Post: 14 mar 2012, o 21:27
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2682
Lokalizacja: Ostrowiec Św.
Teoretycznie za 2-3 tygodnie ma być cięty ale trzeba zrobić jeszcze dużo rzeczy a z czasem kulawo.


Załączniki:
Komentarz: Żeby nie było że skrzydła są puste w środku. Plik tej symulacji ma 110Mb
rozkład ultimata.JPG
rozkład ultimata.JPG [ 621.83 KiB | Przeglądany 5657 razy ]
ultimate elektro 1400 skladanie 3d skrzydla12.JPG
ultimate elektro 1400 skladanie 3d skrzydla12.JPG [ 397.57 KiB | Przeglądany 5662 razy ]
składanie kadłuba 4cc.JPG
składanie kadłuba 4cc.JPG [ 288.74 KiB | Przeglądany 5662 razy ]
składanie kadłuba 4nmn.JPG
składanie kadłuba 4nmn.JPG [ 373.08 KiB | Przeglądany 5662 razy ]
składanie kadłuba 4jki.JPG
składanie kadłuba 4jki.JPG [ 245.94 KiB | Przeglądany 5662 razy ]
maska kopyto ultimate 12501.JPG
maska kopyto ultimate 12501.JPG [ 173.78 KiB | Przeglądany 5662 razy ]
Na górę
 Wyświetl profil

Post: 18 mar 2012, o 10:10
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2682
Lokalizacja: Ostrowiec Św.
Rozrysowałem dziś rano wstawki węglowe, głównie służą do usztywnienia dołu kadłuba bo wyginające sie pod naciągiem folii dolne podłużnice są tak szpetne że głowa boli.


Załączniki:
boczek ultmnmn.JPG
boczek ultmnmn.JPG [ 285.33 KiB | Przeglądany 5589 razy ]
boczek ultl.JPG
boczek ultl.JPG [ 453.05 KiB | Przeglądany 5604 razy ]
boczek ult1.JPG
boczek ult1.JPG [ 367.38 KiB | Przeglądany 5604 razy ]
boczek ult.JPG
boczek ult.JPG [ 209.43 KiB | Przeglądany 5615 razy ]
Na górę
 Wyświetl profil

Post: 19 mar 2012, o 21:11
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2682
Lokalizacja: Ostrowiec Św.

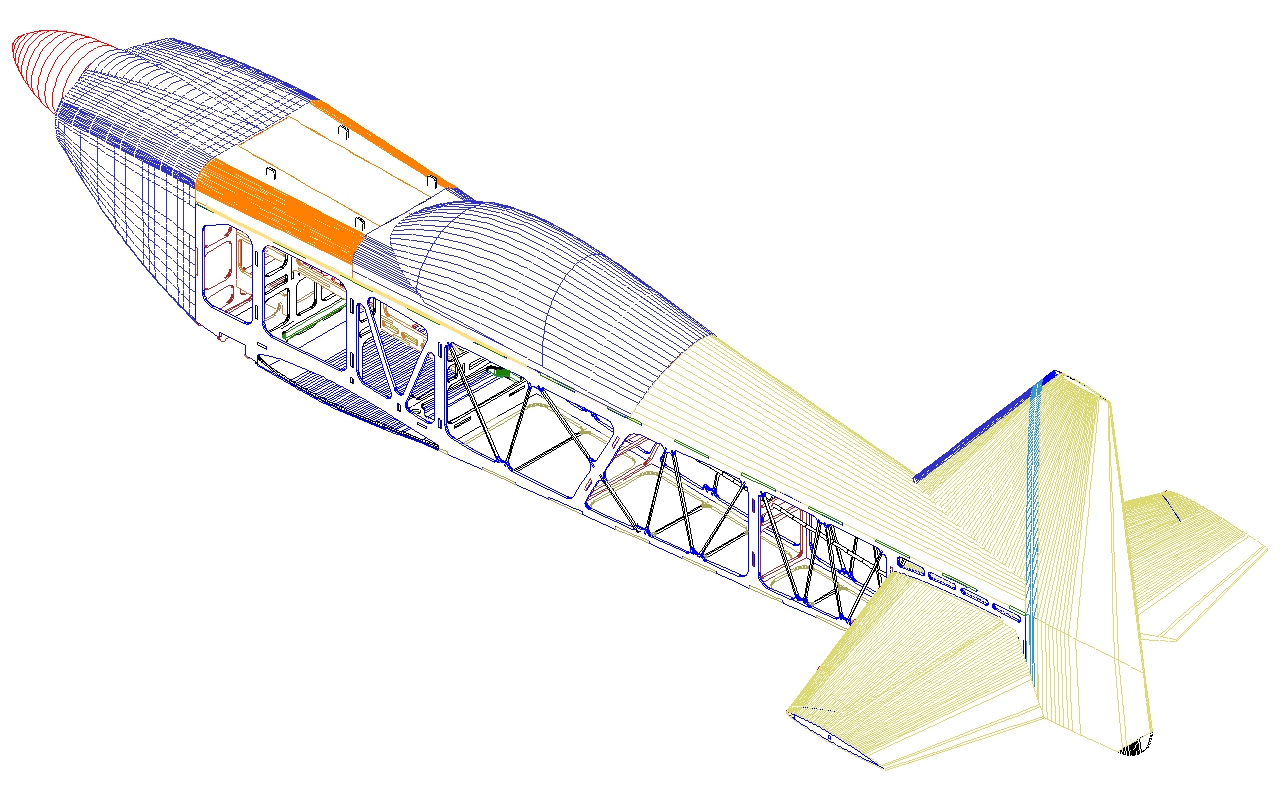

Dobra, tak na finisz wrzucę screeny kopyta, symulacji wytłoczki i widok na elementy ultimate, za tydzień zrobi się formatki i pod laser. Faktura powierzchni wytłoczek wynika z błędów renderowania a nie z niedokładnego zrobienia powierzchni.


Załączniki:
rysowanie ultimate elektro 1400-1dc.JPG
rysowanie ultimate elektro 1400-1dc.JPG [ 260.3 KiB | Przeglądany 5571 razy ]
kabina ultimate 3dmm.JPG
kabina ultimate 3dmm.JPG [ 84.34 KiB | Przeglądany 5571 razy ]
Na górę
 Wyświetl profil

Post: 8 kwie 2012, o 11:05
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2682
Lokalizacja: Ostrowiec Św.
Zrobiłem formatki z mostkami, przygotowałem pliki kopyt do frezowania. Niebawem to wszystko trafi do frezowania i cięcia.


Załączniki:
ultimate 1250 formatki z offsetami i mostkami pod laser.JPG
ultimate 1250 formatki z offsetami i mostkami pod laser.JPG [ 975.2 KiB | Przeglądany 5455 razy ]
maska v2.JPG
maska v2.JPG [ 460.56 KiB | Przeglądany 5455 razy ]
kabina ultimate 3d.JPG
kabina ultimate 3d.JPG [ 369.34 KiB | Przeglądany 5455 razy ]
Na górę
 Wyświetl profil

Post: 2 gru 2012, o 19:58
Offline
Modelarz
Awatar użytkownika

Rejestracja: 2 gru 2012, o 16:33
Posty: 3
Lokalizacja: Lublin
Co słychać w temacie?
Czy projekt doczekał się realizacji bo dwupłaty bardzo mnie rajcują, a w szczególności ultimate właśnie i kolejny mój model będzie ultimate - takie są założenia.


Na górę
 Wyświetl profil

Post: 21 lut 2013, o 16:13
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2682
Lokalizacja: Ostrowiec Św.
Dotarły do mnie wycięte elementy ze sklejki. Coś może się ruszy w temacie.


Na górę
 Wyświetl profil

Post: 3 mar 2013, o 12:29
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2682
Lokalizacja: Ostrowiec Św.
Złożyłem dziś rano kadłub, jest spasowany bardzo dokładnie więc bez trzyma się bez kleju.


Załączniki:
ult1.jpg [ 54.51 KiB | Przeglądany 5045 razy ]
DSC_0094.JPG [ 151.31 KiB | Przeglądany 5045 razy ]
DSC_0093.JPG [ 145.36 KiB | Przeglądany 5045 razy ]
DSC_0092.JPG [ 148.13 KiB | Przeglądany 5045 razy ]
Na górę
 Wyświetl profil

Post: 8 mar 2013, o 20:49
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2682
Lokalizacja: Ostrowiec Św.
Wkleiłem rozpórki węglowe, kadłub zrobił się niewiarygodnie sztywny.

Załącznik:
DSC_0110.JPG [ 152.33 KiB | Przeglądany 4960 razy ]

Załącznik:
DSC_0109.JPG [ 153.66 KiB | Przeglądany 4960 razy ]

Załącznik:
DSC_0111.JPG [ 128.11 KiB | Przeglądany 4942 razy ]

Załącznik:
DSC_0112.JPG [ 131.12 KiB | Przeglądany 4942 razy ]


Na górę
 Wyświetl profil

Post: 11 mar 2013, o 18:32
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2682
Lokalizacja: Ostrowiec Św.
Wysłałem dziś balsę do cięcia, podejrzewam że pod koniec tygodnia będzie u mnie reszta wyciętych elementów.

Edit: Wycięte elementy będę u mnie 16-tego w poniedziałek.


Na górę
 Wyświetl profil

Post: 22 mar 2013, o 22:21
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2682
Lokalizacja: Ostrowiec Św.
Trochę podgoniłem sprawy z ultem ale fotki dopiero jutro.
