 Tytuł: MM-1 "Tukan"
Post: 28 sie 2017, o 17:51
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 2868
Lokalizacja: Elbląg

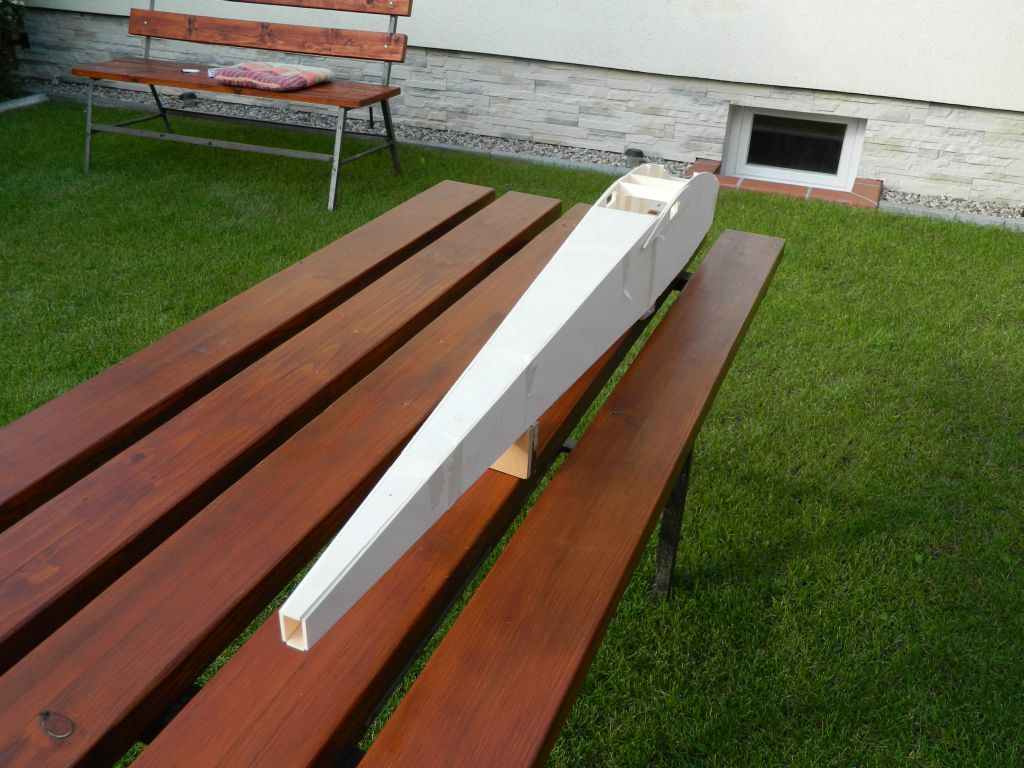

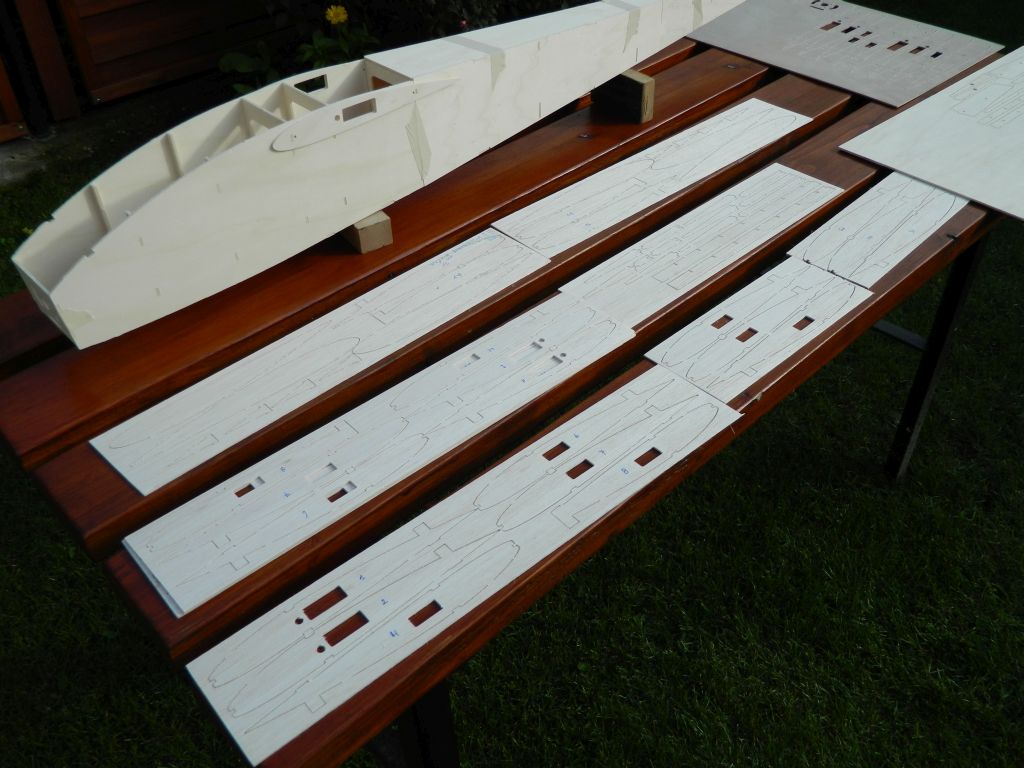

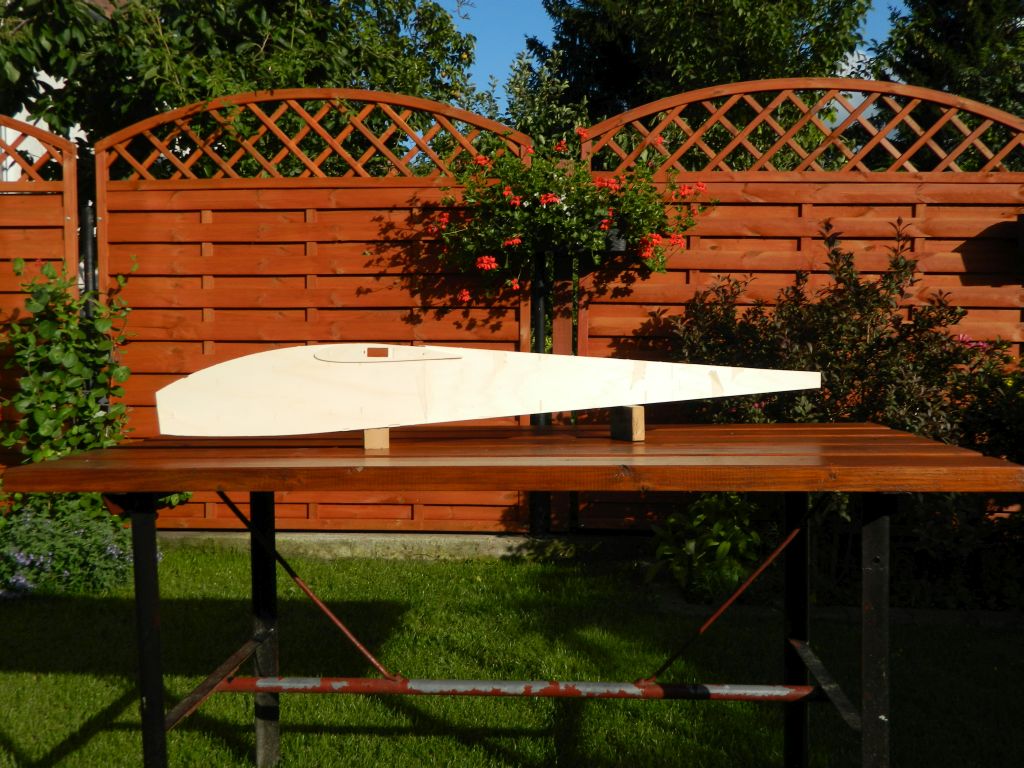

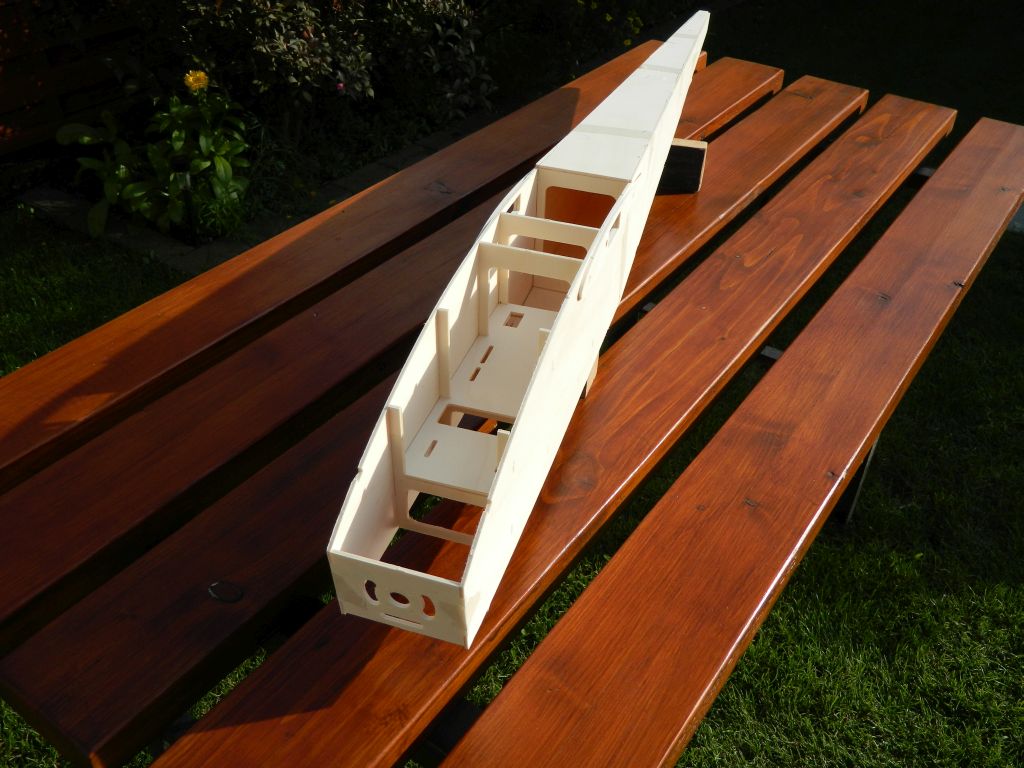

Tak jak zapowiedziałem, temat Tukana powraca, już jako projekt mój i Tomka. Model jest dla nas dość pionierskim zadaniem. Z dwóch powodów. Po pierwsze jest to moja pierwsza wycieczka w świat modeli samolotów z napędem elektrycznym, po drugie jest to pierwszy model wycinany frezarką, którą zbudował Tomek. Jakoś wspólnie udało się rozrysować model, Tomek miał super okazję testować swoje urządzenie :) i dzisiaj odebrałem wycięte elementy kadłuba, płatów i pionowego :D .... oczywiście po powrocie z Gdańska szybko i z dużą ochotą zabrałem się za składanie modelu, dokładniej, kadłuba. Wszystko pasuje :D , to co nie pasuje to z mojej winy :oops: .... jakieś delikatne przesunięcia i brak wpustu na dolne poszycie kadłuba we wrędze. Ale to dosłownie totalne pierdóły. Tukan jest trochę zmieniony w stosunku do tego co pokazywaliśmy wcześniej. Zasadniczo jest inny statecznik pionowy i poziomy w układzie krzyżowym, ale to pokażemy w odpowiednim momencie. Parę danych modelu: rozpiętość 190 cm, długość ok 130 cm, profil NACA 2412, wyposażenie elektryczne bez zmian. Na zdjęciach kadłub złożony "na sucho" i inne elementy Tukana, jeszcze na formatkach. Pewnie Tomek opisze w odpowiednim dziale swoje doświadczenia w wycinaniem.
Na razie jest to prototyp, w planach wersja z klapami i ewentualnie z innym napędem.....zobaczymy po oblocie. Tukan w zamyśle ma być modelem wielozadaniowym - docelowo ma służyć do holowania modeli szybowców - ma służyć do treningu, akrobacji i lotów rekreacyjnych. Jak będzie zobaczymy.


Załączniki:
DSCN4148.jpg [ 162.65 KiB | Przeglądany 3541 razy ]
DSCN4142.jpg [ 216.38 KiB | Przeglądany 3541 razy ]
DSCN4144.jpg [ 192.73 KiB | Przeglądany 3541 razy ]
DSCN4143.jpg [ 173.46 KiB | Przeglądany 3541 razy ]
DSCN4145.jpg [ 172.29 KiB | Przeglądany 3541 razy ]

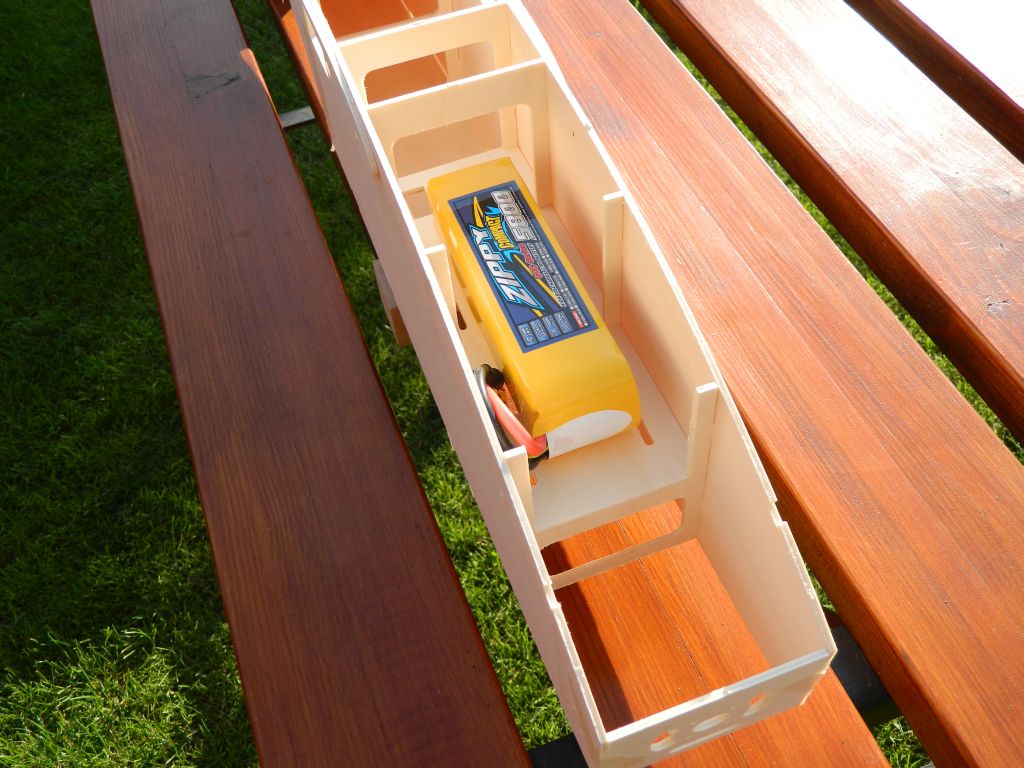

Komentarz: przymiarka pakietu
DSCN4147.jpg [ 187.99 KiB | Przeglądany 3541 razy ]

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 28 sie 2017, o 18:48
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2631
Lokalizacja: Ostrowiec Św.
Kadłub wygląda jak przerośnięty kadłub szybowca no ale to rzecz gustu a o tych ponoć się nie dyskutuje. Łącznik płatów dość filigranowy a profil gruby i nośny. Jakieś zastrzały planujecie?


Na górę
 Wyświetl profil

Post: 28 sie 2017, o 19:39
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 2868
Lokalizacja: Elbląg
slawekmod pisze:
Kadłub wygląda jak przerośnięty kadłub szybowca no ale to rzecz gustu


Dokładnie ;) cóż, takie zboczenie :lol: . Czy będzie to miało wpływ na własności lotne modelu? Zobaczymy. Profil 12 % czyli cieńszy niż w Trenerku Kakabe. Jest jeszcze jedna zmiana. Łącznik z pręta 6 mm osadzony w rurce mosiężnej. Zastrzałów nie będzie.

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 28 sie 2017, o 19:46
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2631
Lokalizacja: Ostrowiec Św.
A jaka cięciwa? Co do łącznika to przy 190cm rozpiętości może być niewesoło no ale czas pokaże. Zmniejszając grubość zwiększacie prędkość no ale co kto lubi.


Na górę
 Wyświetl profil

Post: 28 sie 2017, o 19:53
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 2868
Lokalizacja: Elbląg
Cięciwa 250 mm.

slawekmod pisze:
Co do łącznika to przy 190cm rozpiętości może być niewesoło ...


Co masz na myśli?

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 28 sie 2017, o 20:04
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2631
Lokalizacja: Ostrowiec Św.
Przy tej rozpiętości cięciwa nie wydaje się duża. Chyba zastosowaliście duże wydłużenie a na myśli miałem to, że pręt przy tak dużym skrzydle w jakiejś tam podstawowej akrobacji może się najzwyczajniej wygiąć. Dlatego też napisałem, że wyjdzie to w praniu po której stronie jest racja.


Na górę
 Wyświetl profil

Post: 28 sie 2017, o 21:11
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 461
Lokalizacja: Elbląg
Urodą nie grzeszy. Nazwa adekwatna do wyglądu. Ptak też nie jest urodziwy. Gorąco popieram te poczynania. Kółka dajcie w miarę duże. Odpowiednia kolorystyka da mu piękność. Przydałoby się trochę orientalnej egzotyki. Będzie super! ;) Moja delikatna propozycja. :)

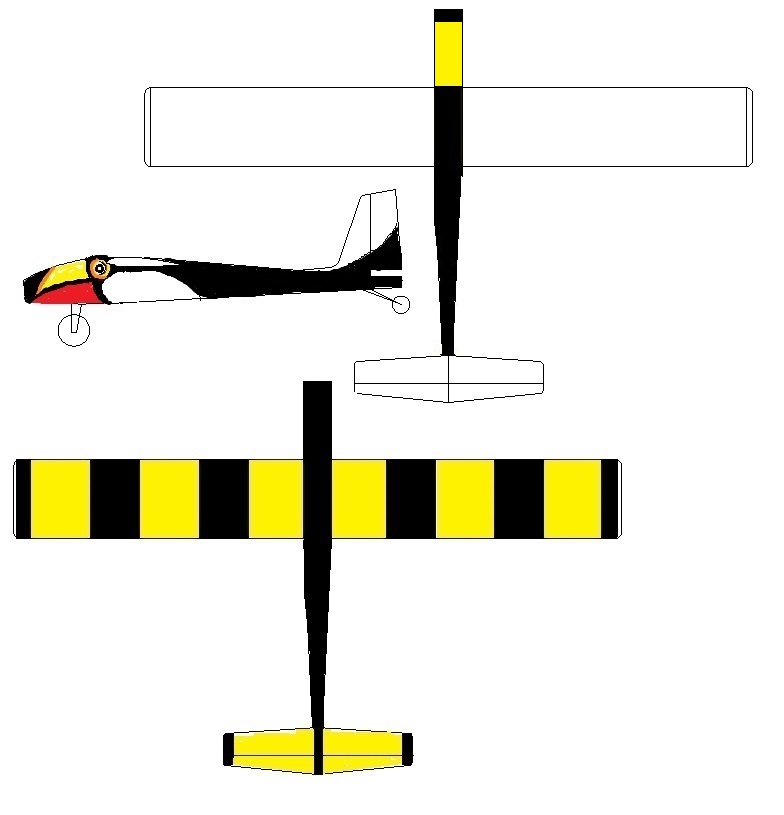

Załącznik:
Tukan.jpg [ 48.05 KiB | Przeglądany 3475 razy ]

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami...

Pozdrawiam Mirek


Na górę
 Wyświetl profil

Post: 29 sie 2017, o 19:14
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 2868
Lokalizacja: Elbląg
pepcio 11 pisze:
Moja delikatna propozycja. :)

Mirek, dzięki za propozycję kolorystyczną na Tukana, postaram się skorzystać :) .

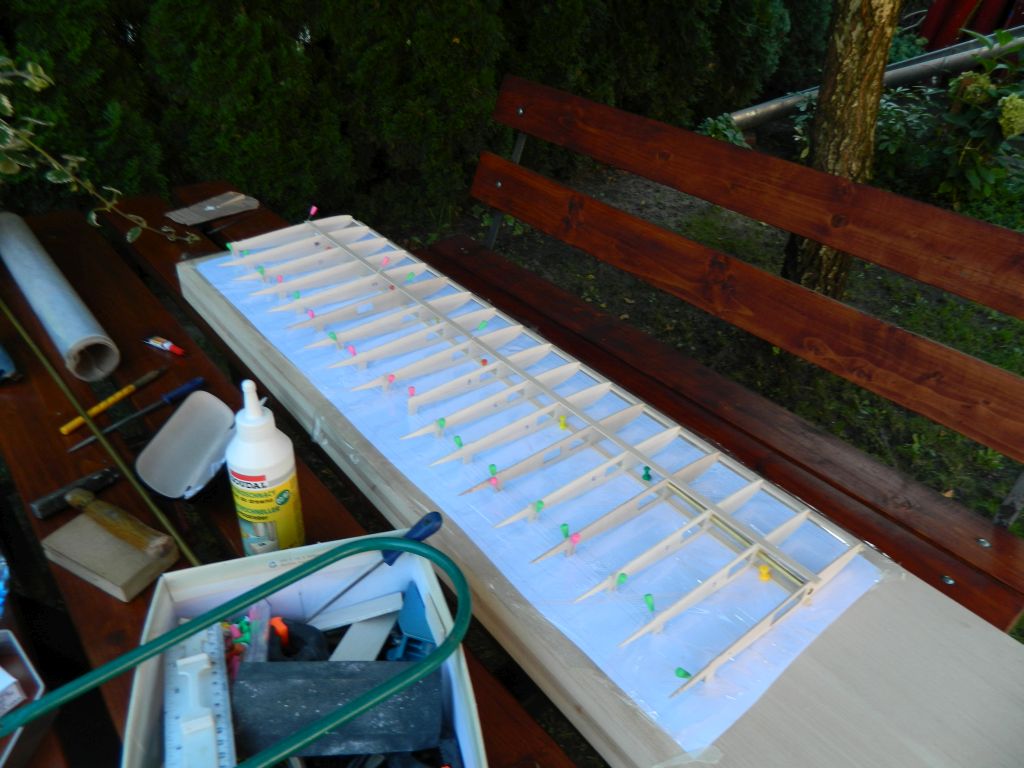

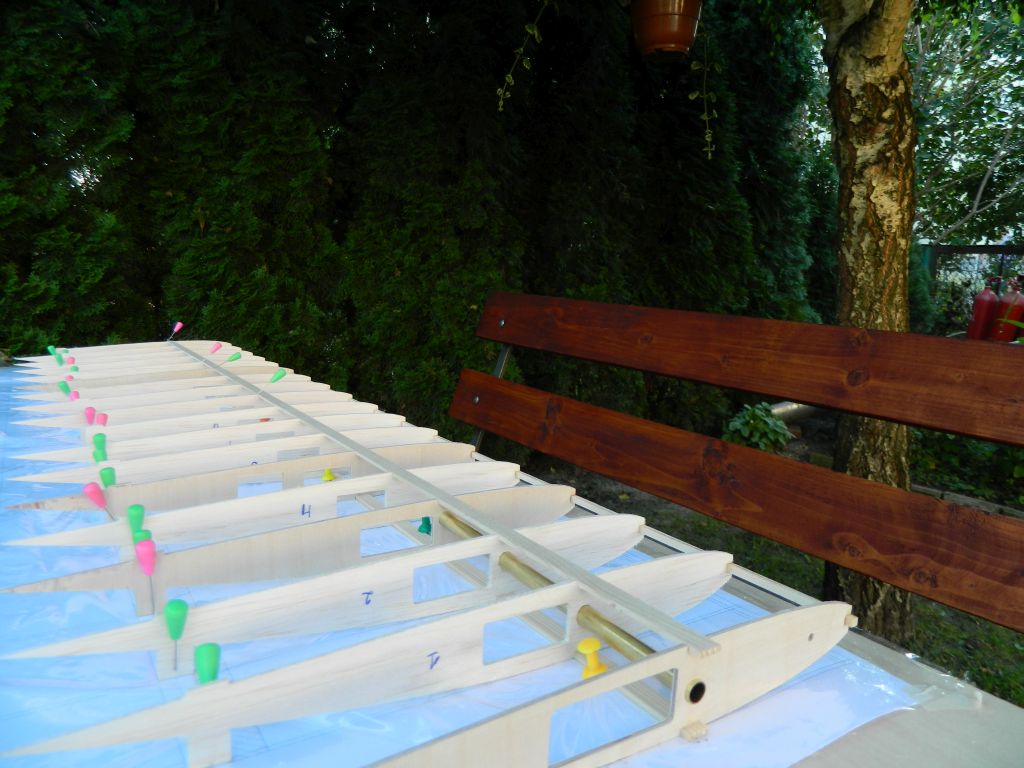

Dzisiaj rozpoczęcie budowy. Na pierwszy ogień płaty. Rurka łącznika wchodzi idealnie w otwory z delikatnym oporem :) .


Załączniki:
DSCN4149.jpg [ 171.88 KiB | Przeglądany 3466 razy ]
DSCN4150.jpg [ 166.33 KiB | Przeglądany 3466 razy ]

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 29 sie 2017, o 21:50
Offline
Moderator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 934
Lokalizacja: Gdańsk
Dobrze wygląda :) Pamiętaj o przekładkach między dźwigarami ;)

_________________
Nic tak nie cieszy, jak własny szybowiec :D

Obrazek


Na górę
 Wyświetl profil

Post: 30 sie 2017, o 10:26
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 461
Lokalizacja: Elbląg
Skrzydełka wzbudzają zaufanie. Jeszcze nie dokończone a odbył się oblot :lol: :lol: :lol: . Tak, dla poprawienia humoru.
Załącznik:
Tukan MM-1.jpg
Tukan MM-1.jpg [ 24.36 KiB | Przeglądany 3425 razy ]

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami...

Pozdrawiam Mirek


Na górę
 Wyświetl profil
