Ponieważ nikt jeszcze nie pokusił się o wykonanie tego ciekawego modelu, postanowiłem spróbować.

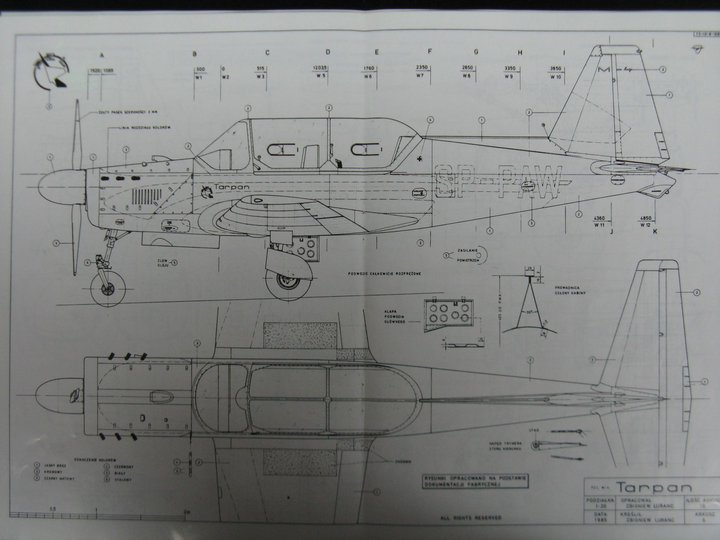

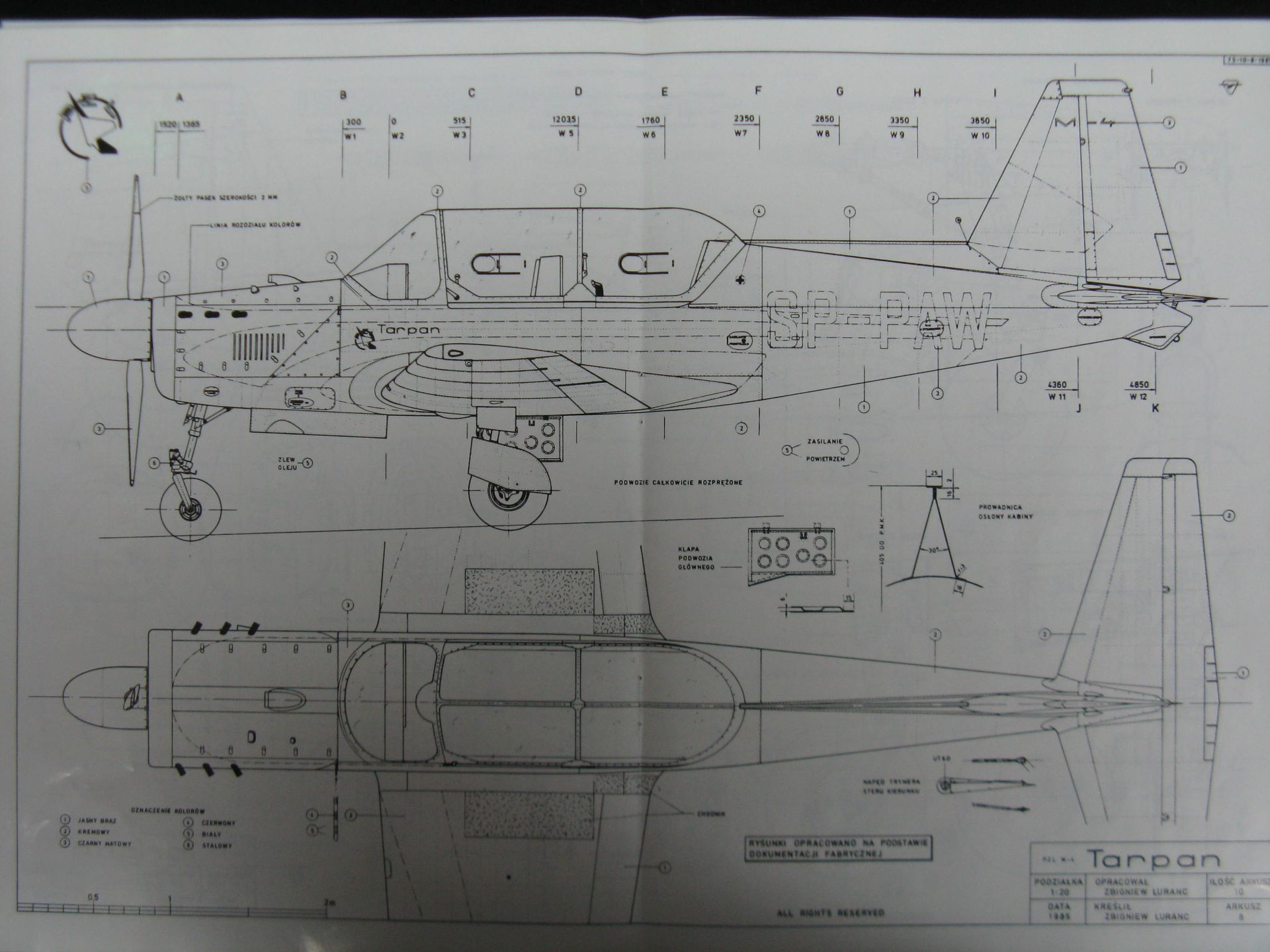

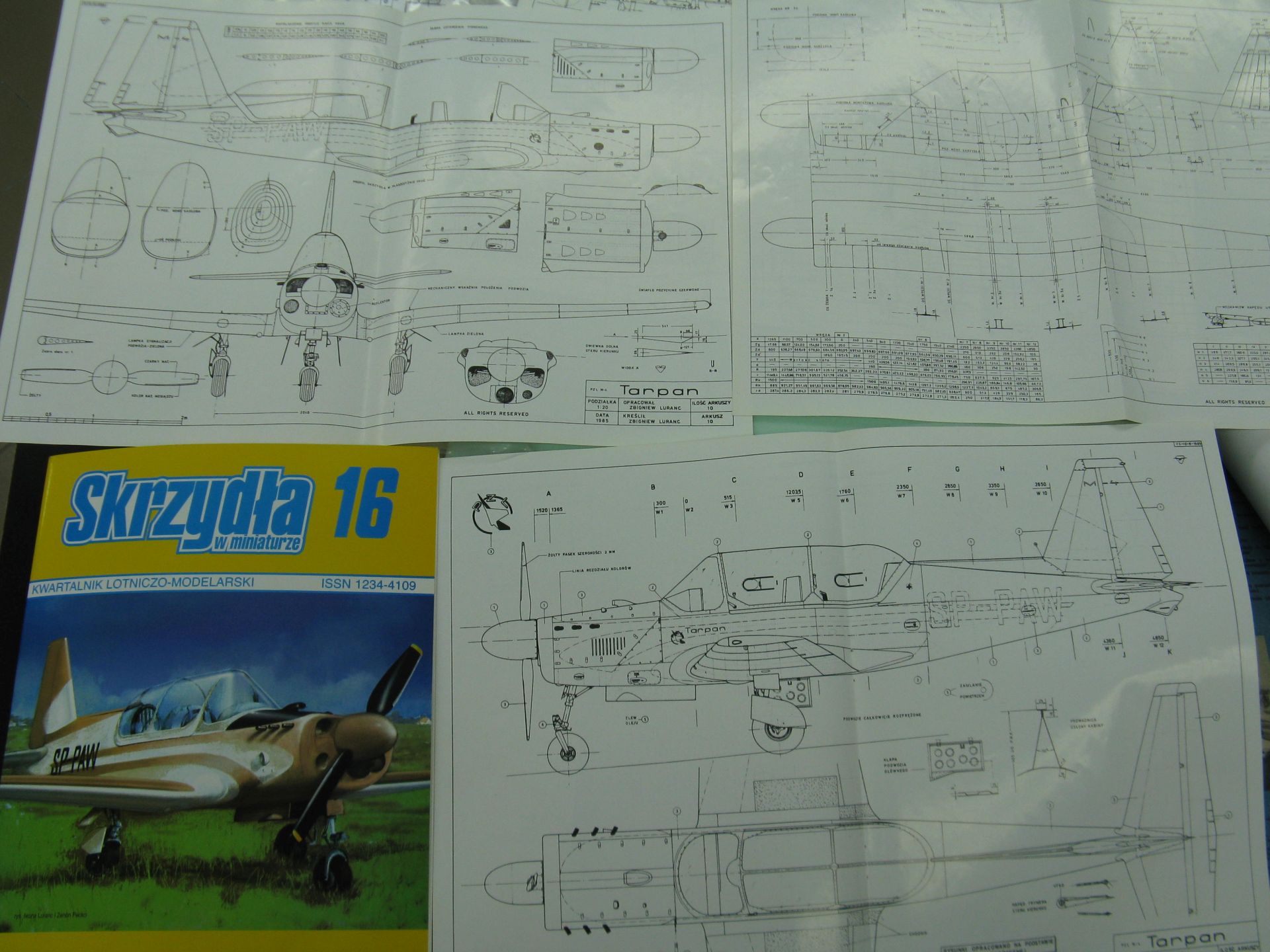

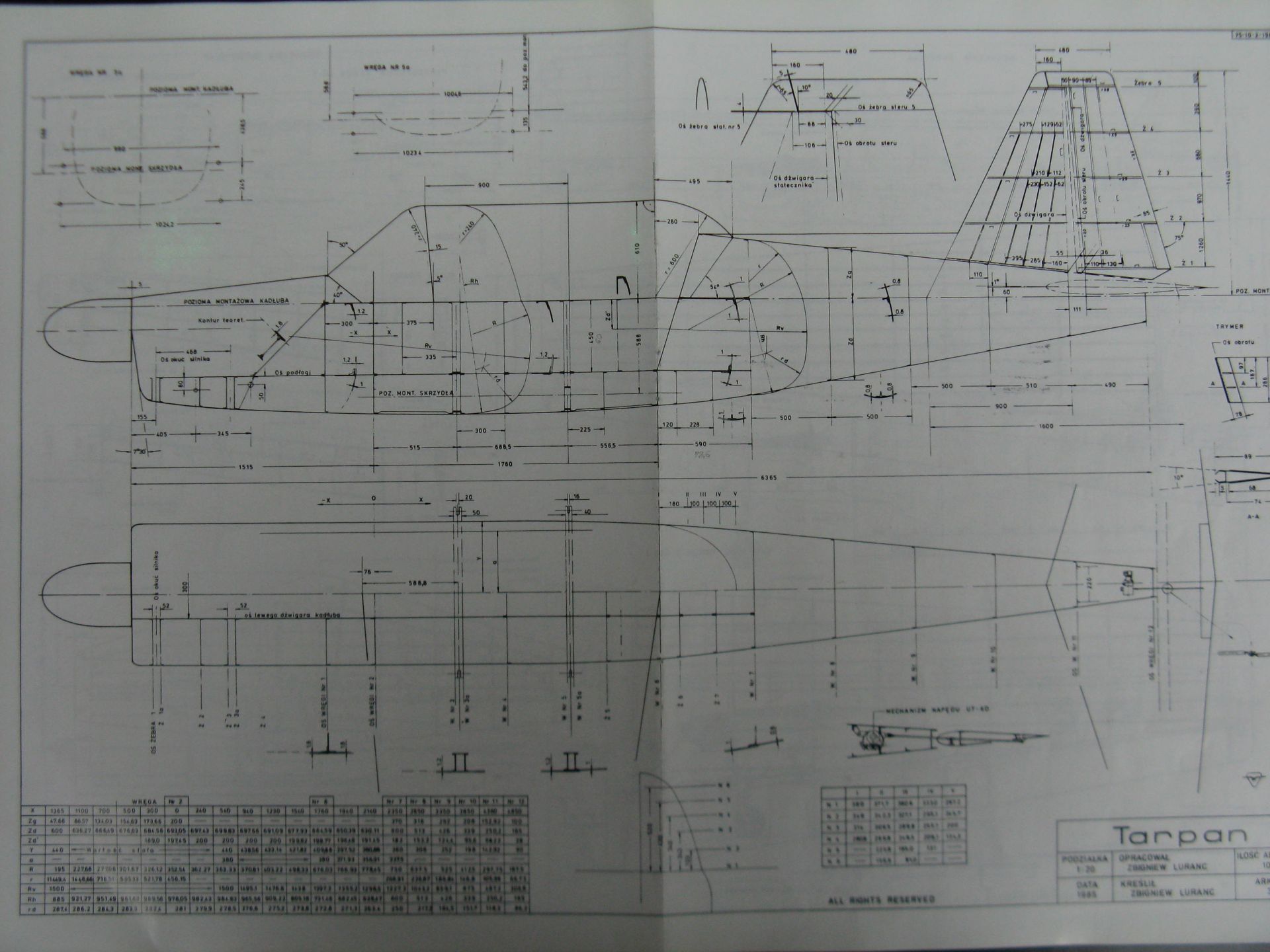

Model w tej skali będzie miał ok. 1180mm rozpiętości. Do narysowania planów wykonawczych posłużyła mi monografia tego samolotu zamieszczona w kwartalniku lotniczo - modelarskim "Skrzydła w miniaturze" nr 16.

W założeniu ma to być uproszczona wersja (bez podwozia) do rekreacyjnego latania bez szczególnej ambicji wykonania makiety. Do napędu jest przeznaczony silnik elektryczny E-Max GT 2215/09 i Lipol 11,1V poj. 2,2Ah.

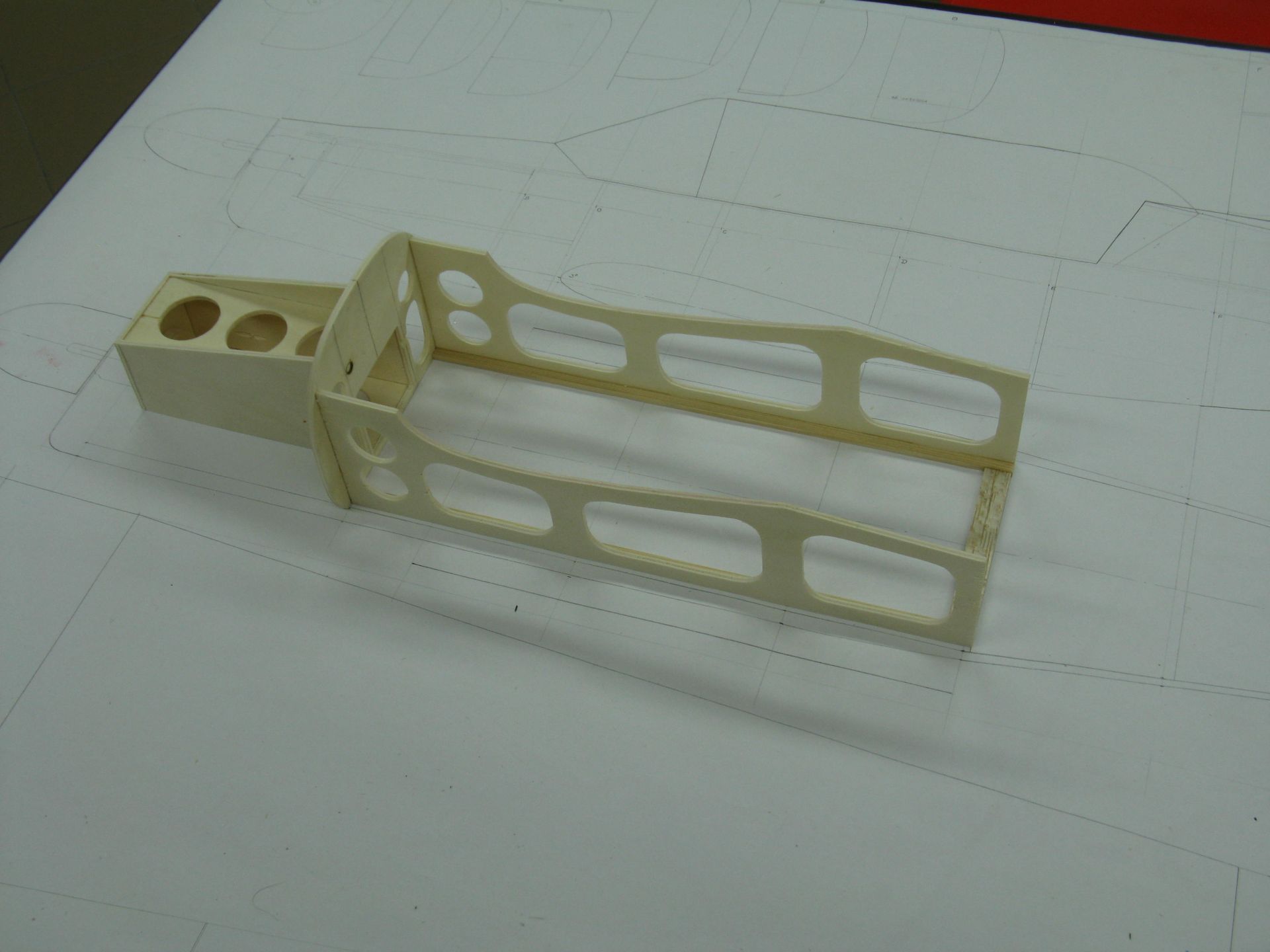

Konstrukcja mieszana sklejkowo-balsowo-styropianowa, oklejona cienką bibułką na lakier Eze-Kote.


Załączniki:
IMG_3063.jpg [ 149.36 KiB | Przeglądany 16103 razy ]
IMG_3064.jpg [ 149.87 KiB | Przeglądany 16103 razy ]
IMG_3065.jpg [ 154.02 KiB | Przeglądany 16103 razy ]
IMG_3066.jpg [ 225.19 KiB | Przeglądany 16103 razy ]
IMG_3067.jpg [ 316.58 KiB | Przeglądany 16103 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

pepcio
Post: 18 gru 2015, o 19:52
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 798
Lokalizacja: Elbląg
Śledzę temat na PFM. Jestem pod wrażeniem technologii budowy. Nigdy nie sądziłem, że z depronu w połączeniu z balsą można wyczarować takie cuda. :lol: Odstrasza mnie w tej pracy laminowanie. Tego nigdy się nie nauczę a i nie mam po temu warunków (pomieszczenie). Ze względu na specyficzne zapachy tylko pozostaje garaż w letnie dni ;)
Widziałem ten model w książce Schiera i muszę stwierdzić, że przy tak potężnej, wyeksponowanej, dwuosobowej kabinie trzeba będzie ją dla oka wyposażyć. Inaczej ten model może dużo stracić ;)

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek
Na górę
 Wyświetl profil

milo
Post: 18 gru 2015, o 23:25
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3842
Lokalizacja: Elbląg
Modelik zapowiada się super :D ....nie jestem fanem samolotów, ale "PZL M-2" to moje marzenie ;) śliczny samolocik o idealnej wręcz linii :)
pepcio 11 pisze:
Ze względu na specyficzne zapachy tylko pozostaje garaż w letnie dni ;)

Mirek, żyjesz w epoce Epidianu, L-285 jest bez zapachu, spróbuj, przekonasz się :)

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

wieslaw
Post: 20 gru 2015, o 20:39
Offline
Modelarz
Awatar użytkownika

Rejestracja: 14 maja 2012, o 10:03
Posty: 30
Lokalizacja: Elbląg
Witam :D Opracowanie tego ciekawego samolotu jest również w czasopiśmie Mini Replika nr.79, plany, zdjęcia oraz ciekawe malowania, może będziesz zainteresowany. Pozdrawiam i życzę udanego modelu :)
Na górę
 Wyświetl profil

kesto
Post: 16 lut 2016, o 17:31
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk
Model właściwie to już jest skończony, ale powinienem dokończyć relację, aby nie pozostawiać rozpoczętego wątku.

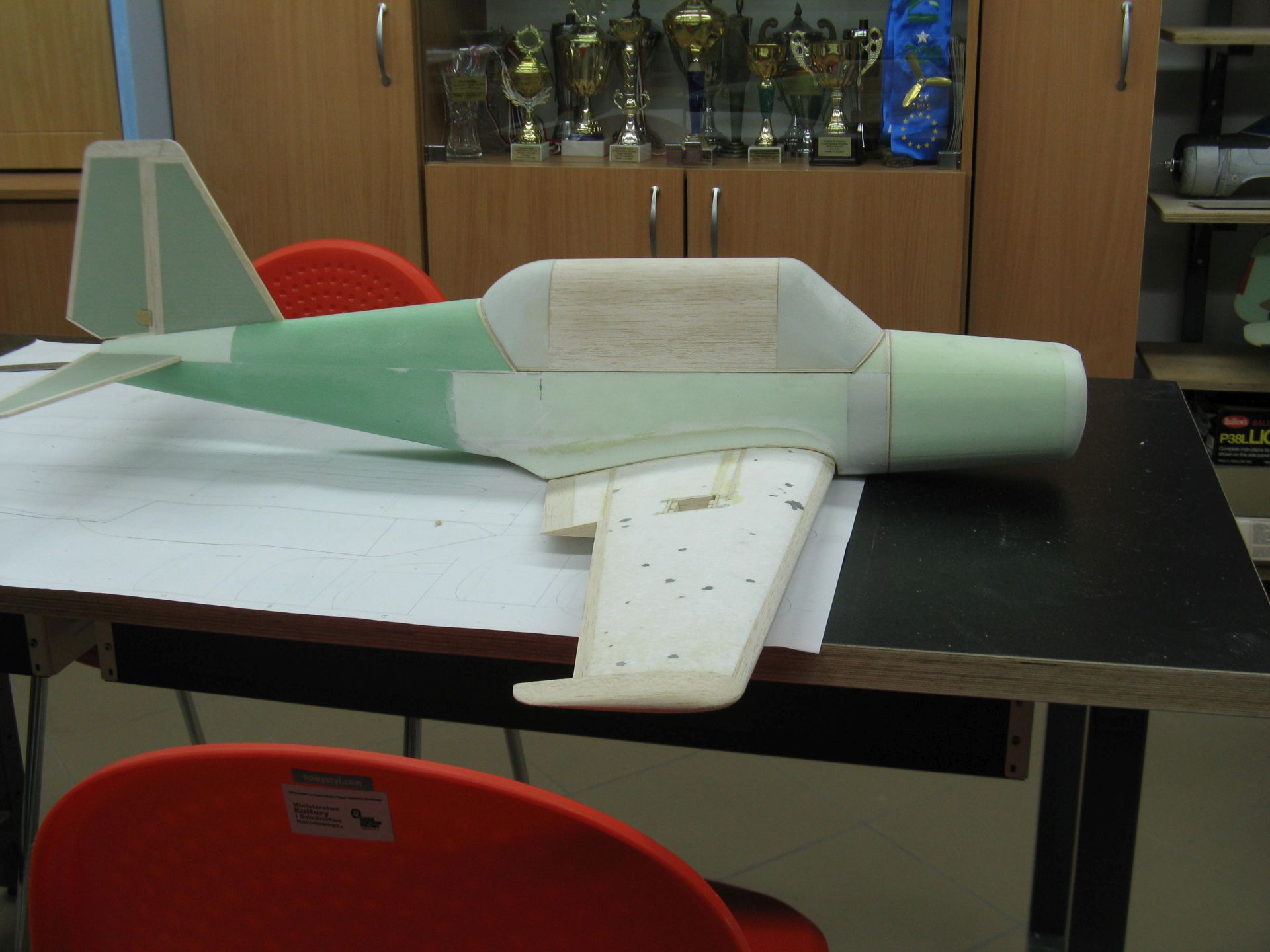

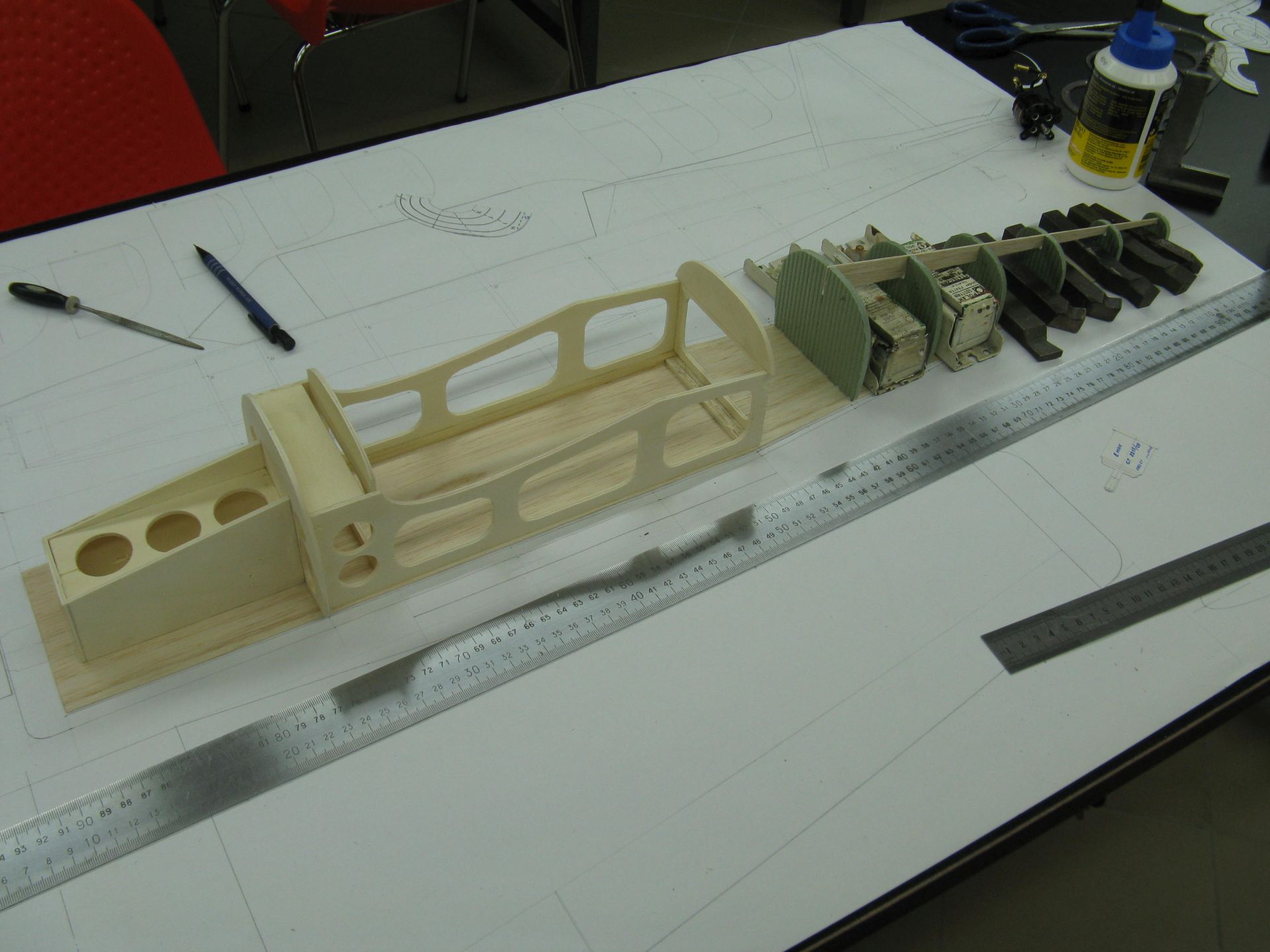

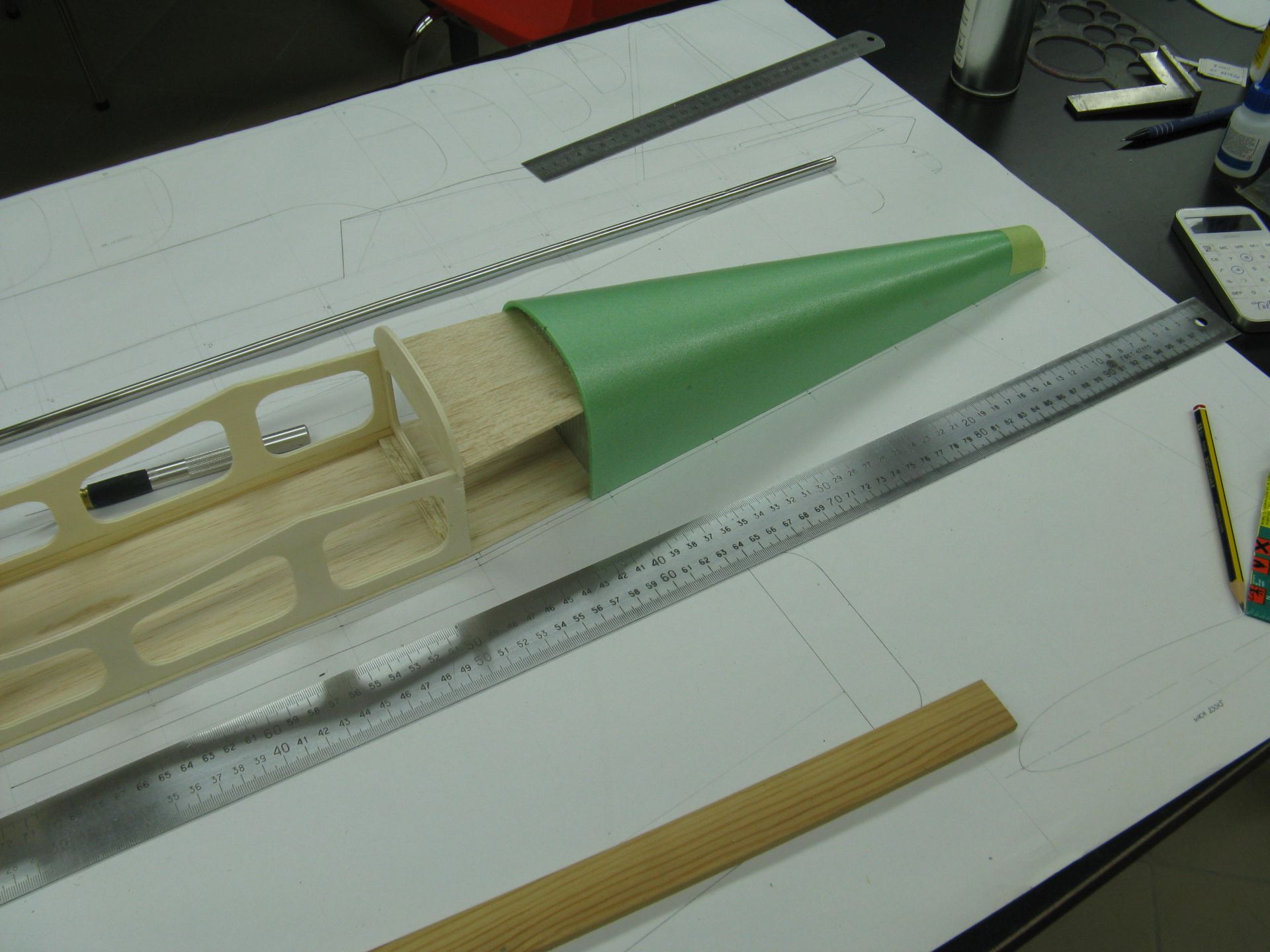

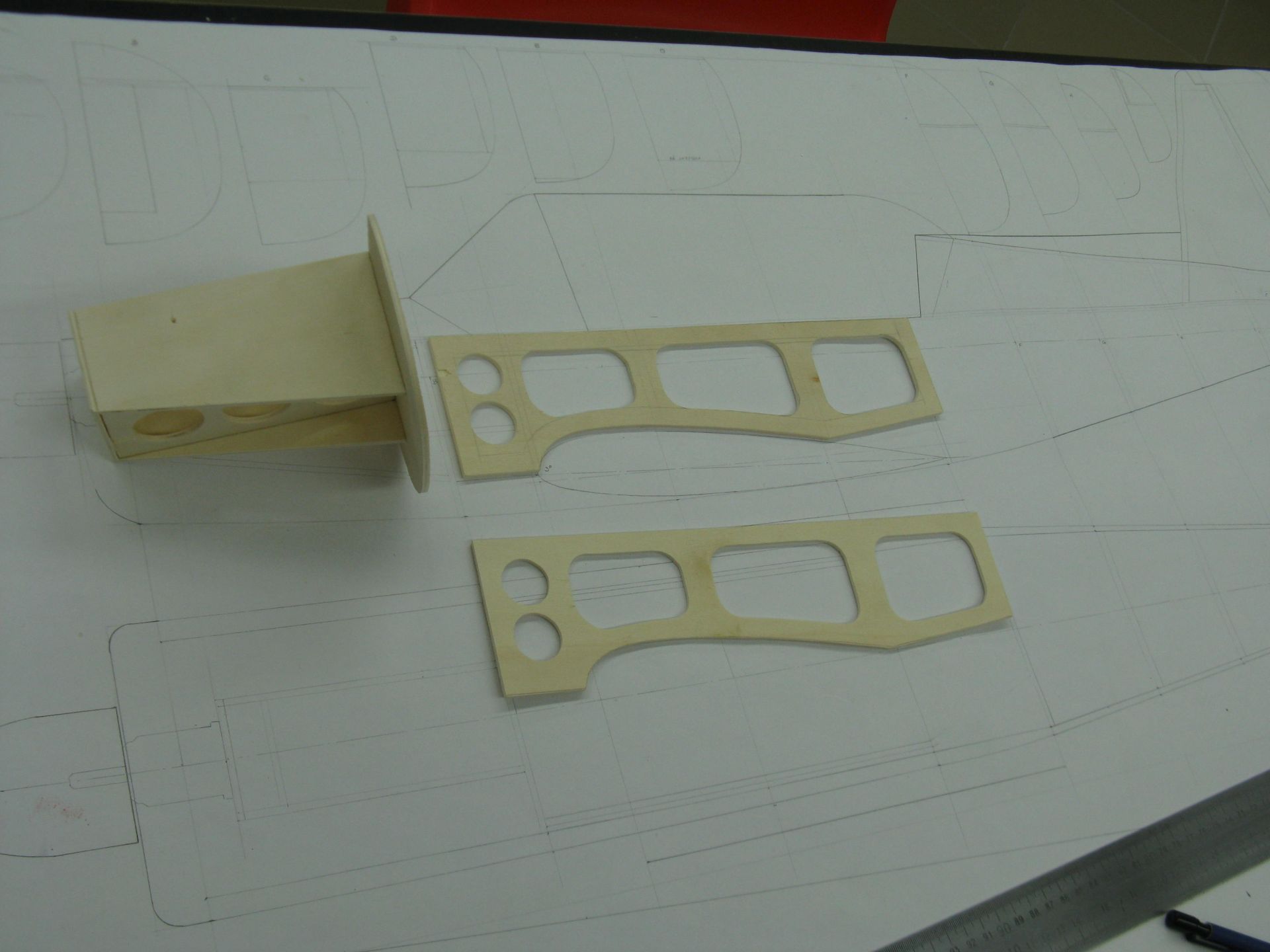

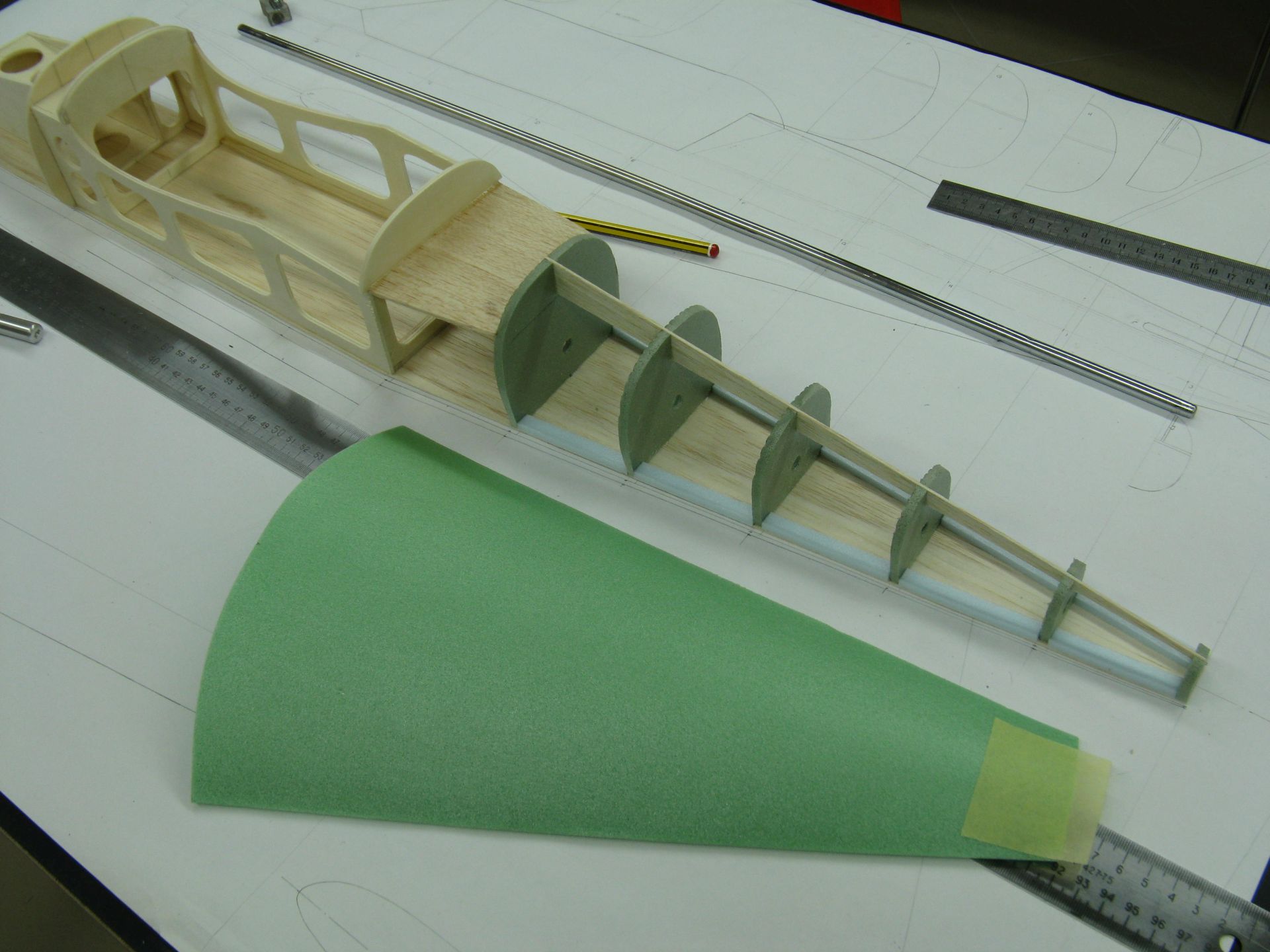

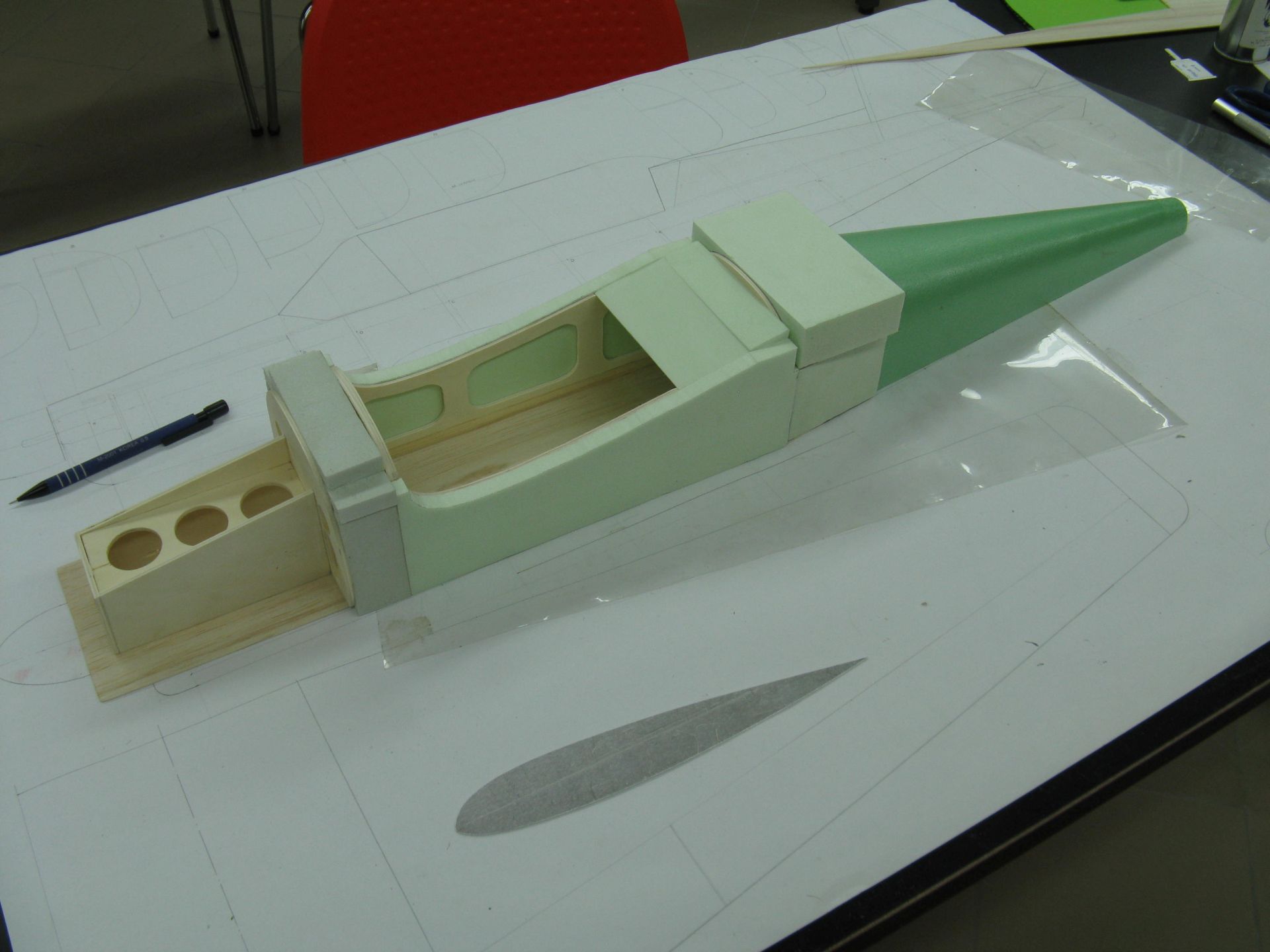

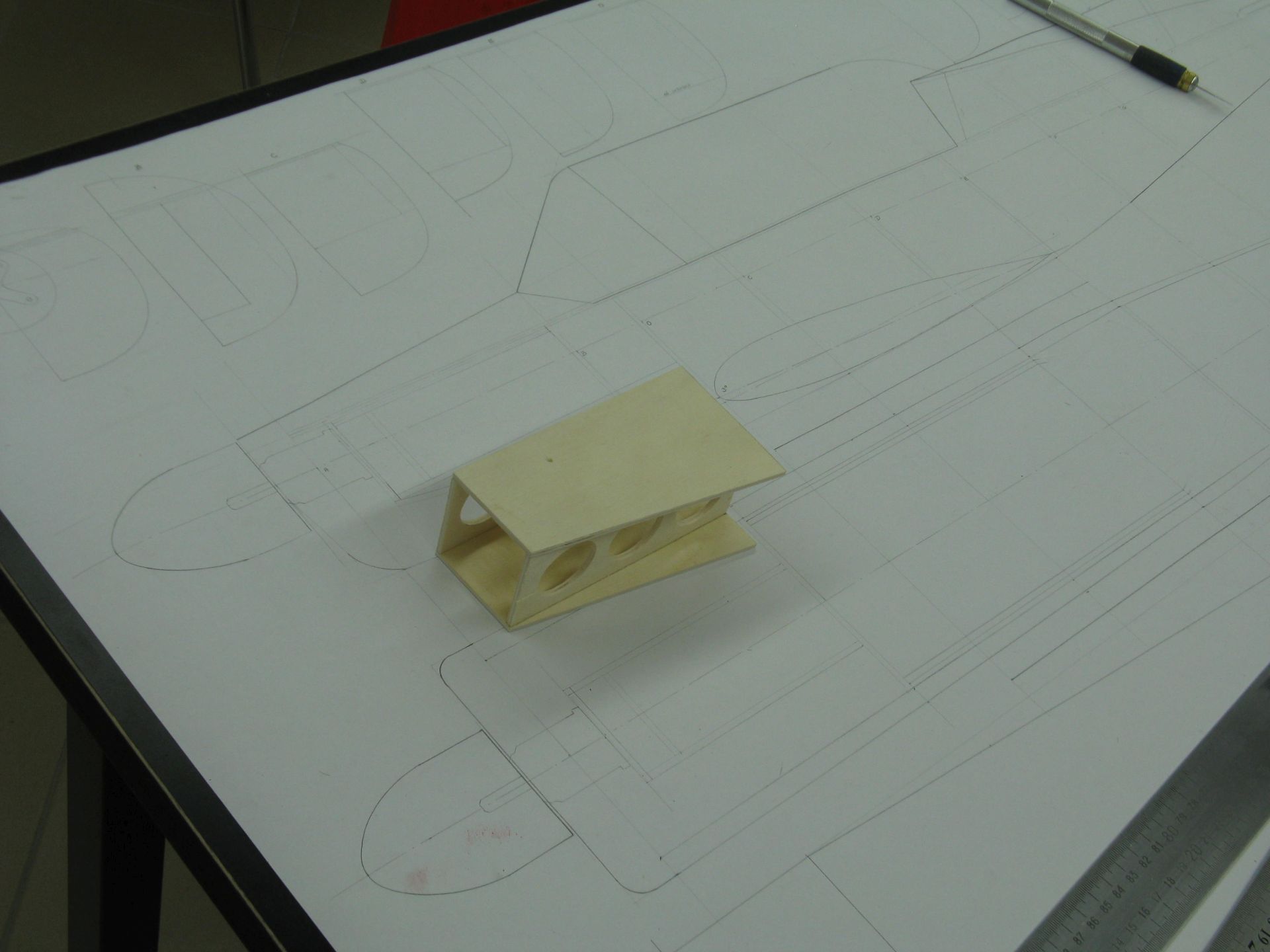

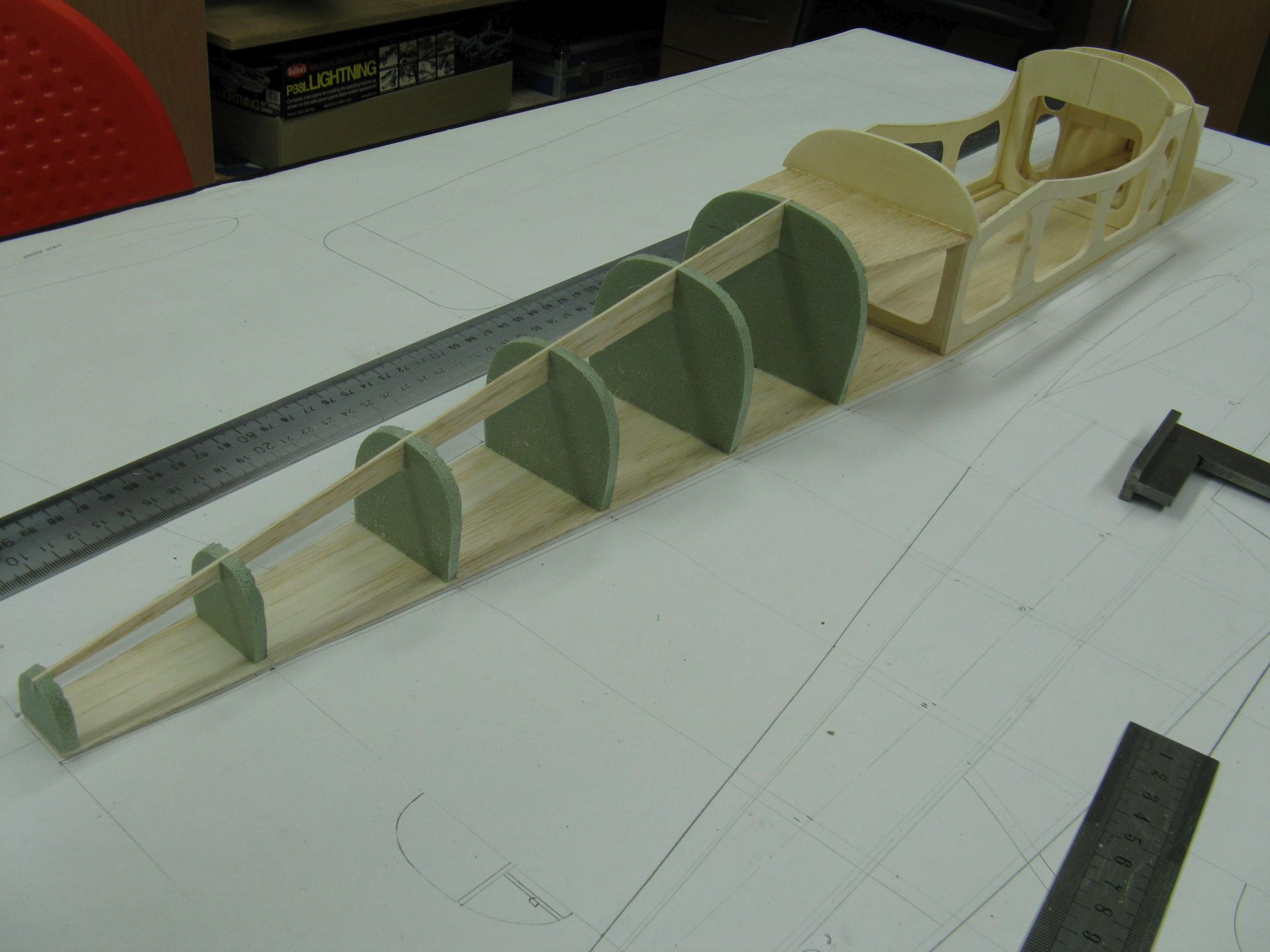

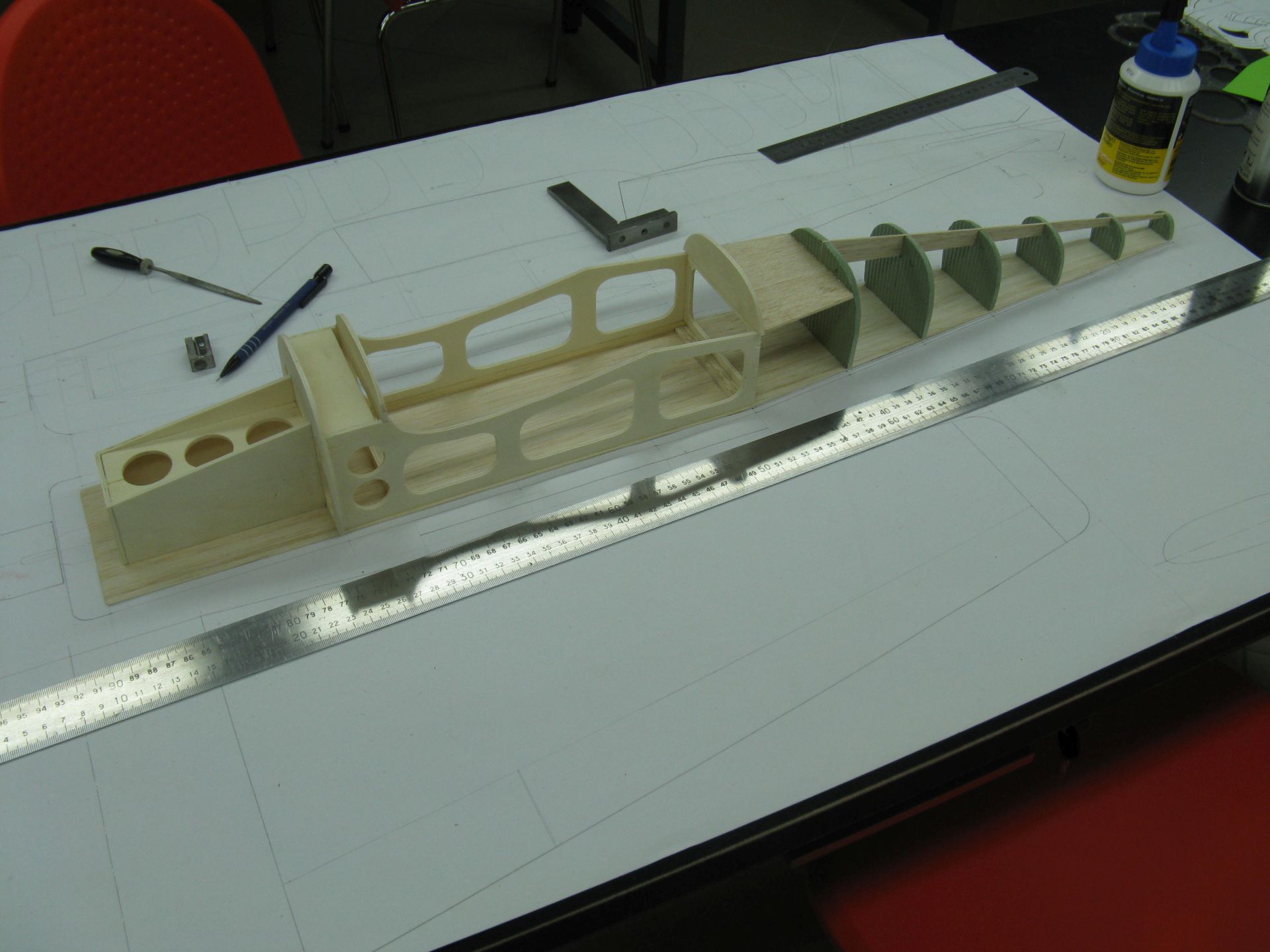

Tak wiec kolejna porcja zdjęć z budowy.


Załączniki:
IMG_3068.jpg [ 205.56 KiB | Przeglądany 15820 razy ]
IMG_3069.jpg [ 206.76 KiB | Przeglądany 15820 razy ]
IMG_3070.jpg [ 244.67 KiB | Przeglądany 15820 razy ]
IMG_3071.jpg [ 235.65 KiB | Przeglądany 15820 razy ]
IMG_3072.jpg [ 170.58 KiB | Przeglądany 15820 razy ]
IMG_3073.jpg [ 200.17 KiB | Przeglądany 15820 razy ]
IMG_3074.jpg [ 174.61 KiB | Przeglądany 15820 razy ]
IMG_3075.jpg [ 169.78 KiB | Przeglądany 15820 razy ]
IMG_3076.jpg [ 165.52 KiB | Przeglądany 15820 razy ]
IMG_3077.jpg [ 277.35 KiB | Przeglądany 15820 razy ]
IMG_3078.jpg [ 202.63 KiB | Przeglądany 15820 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

kesto
Post: 16 lut 2016, o 18:29
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk

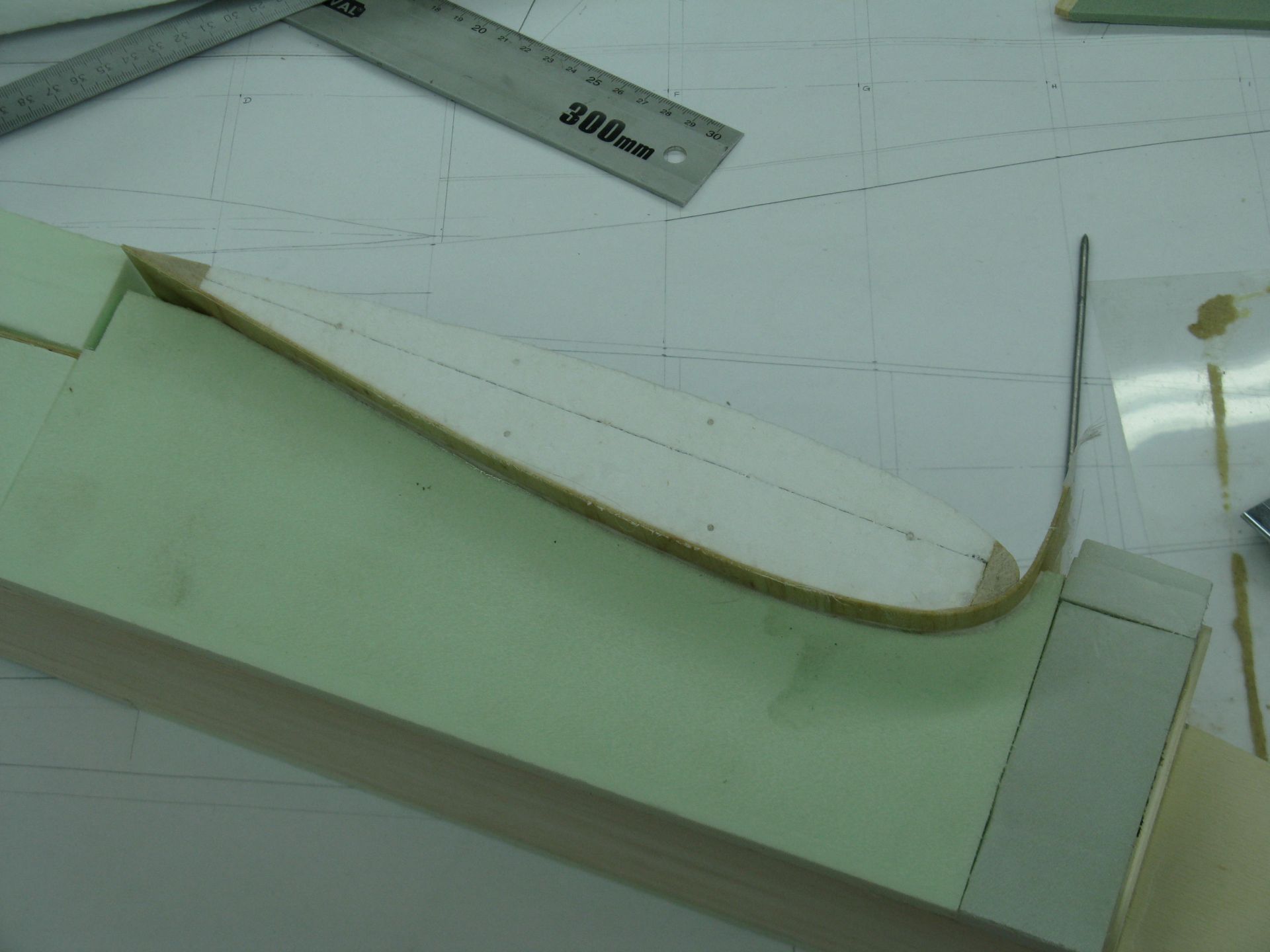

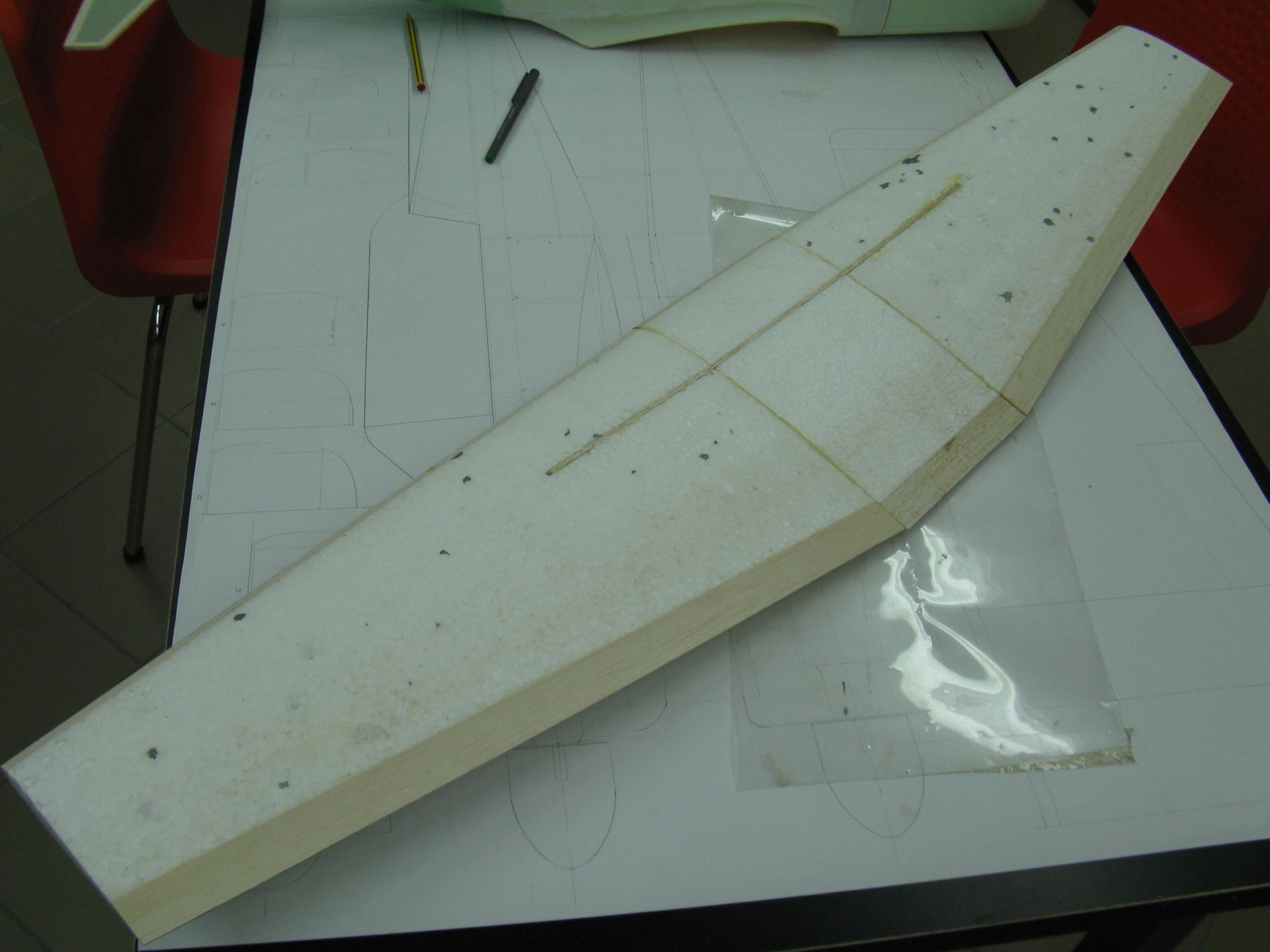

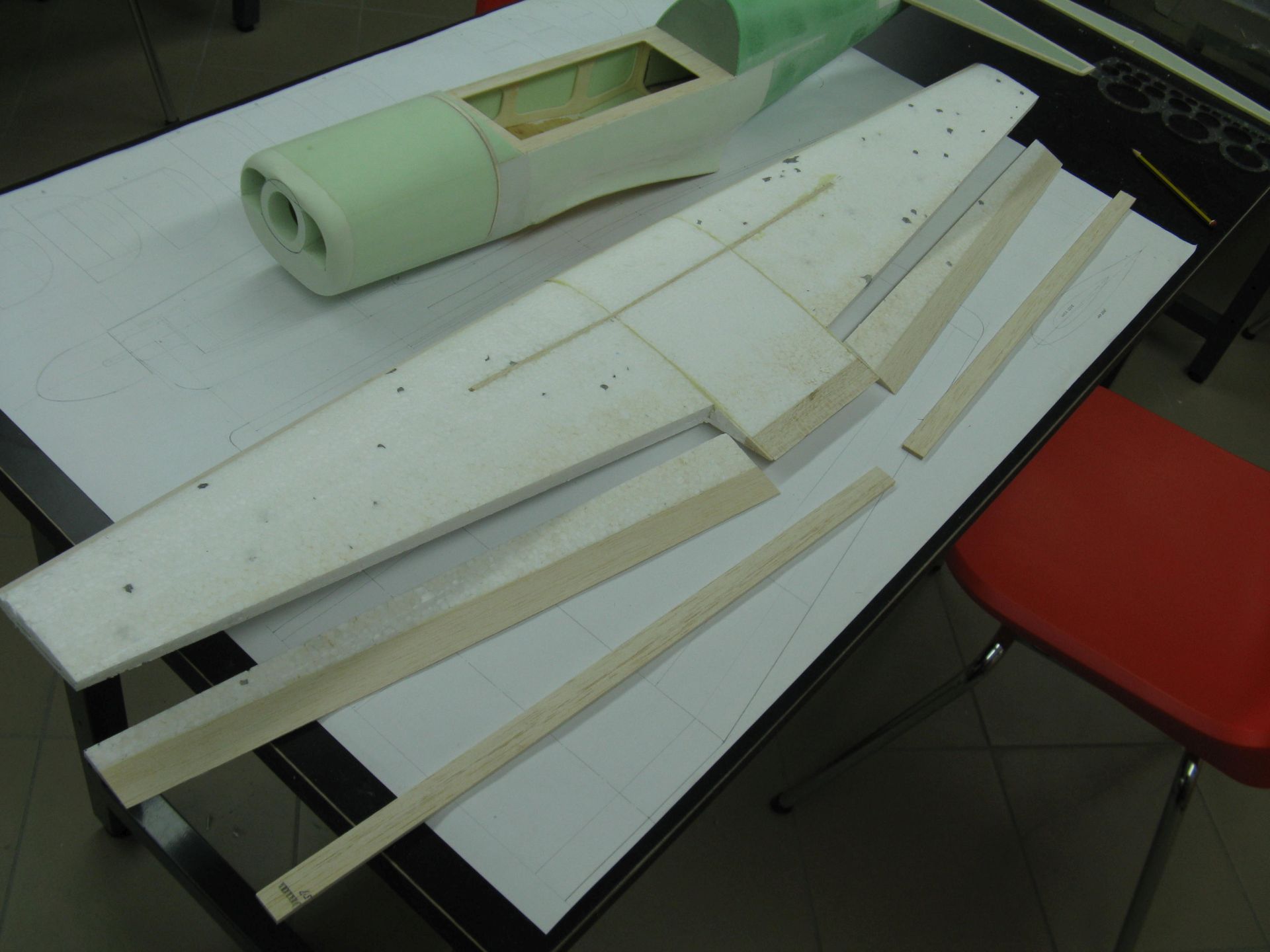

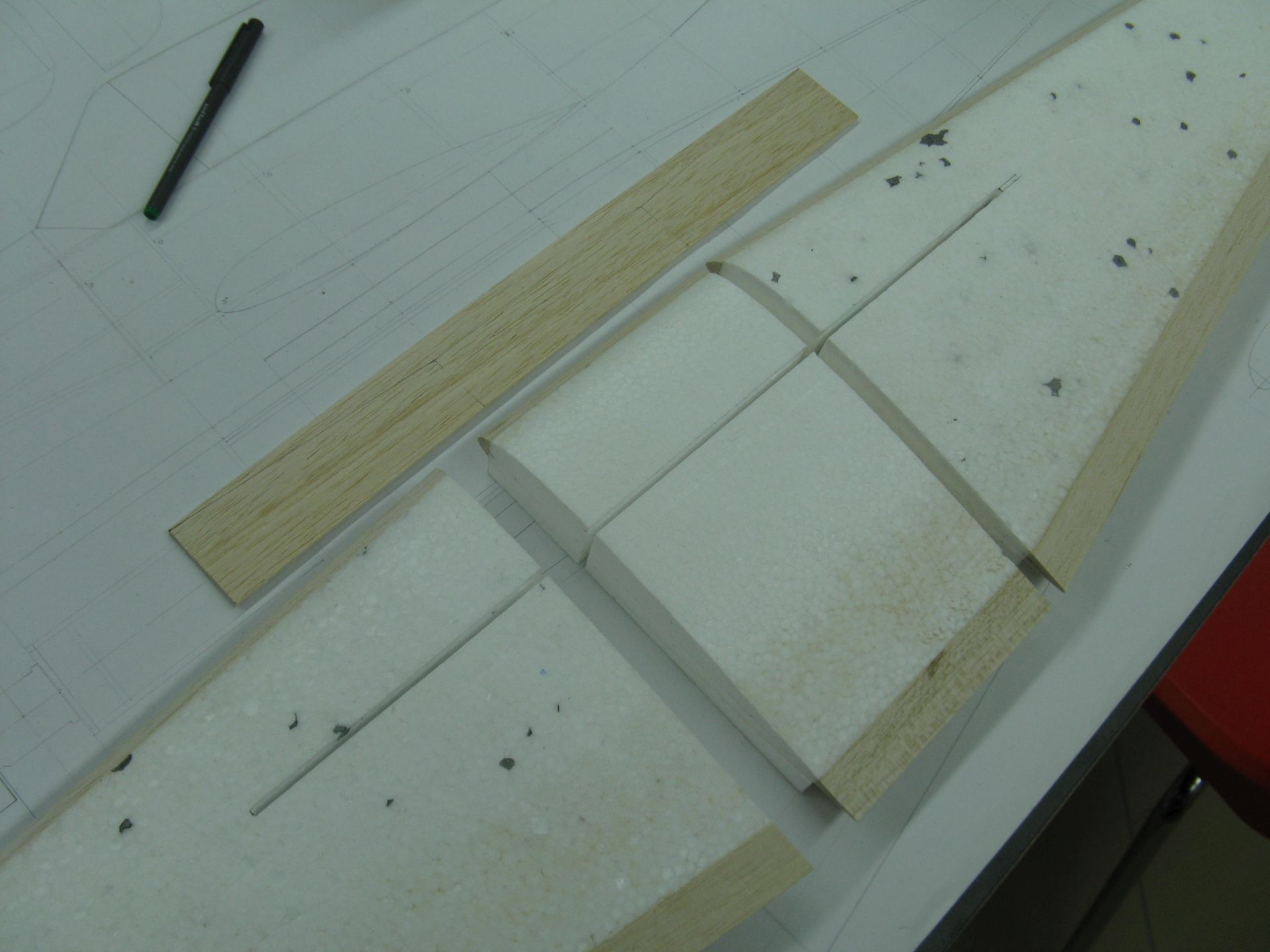

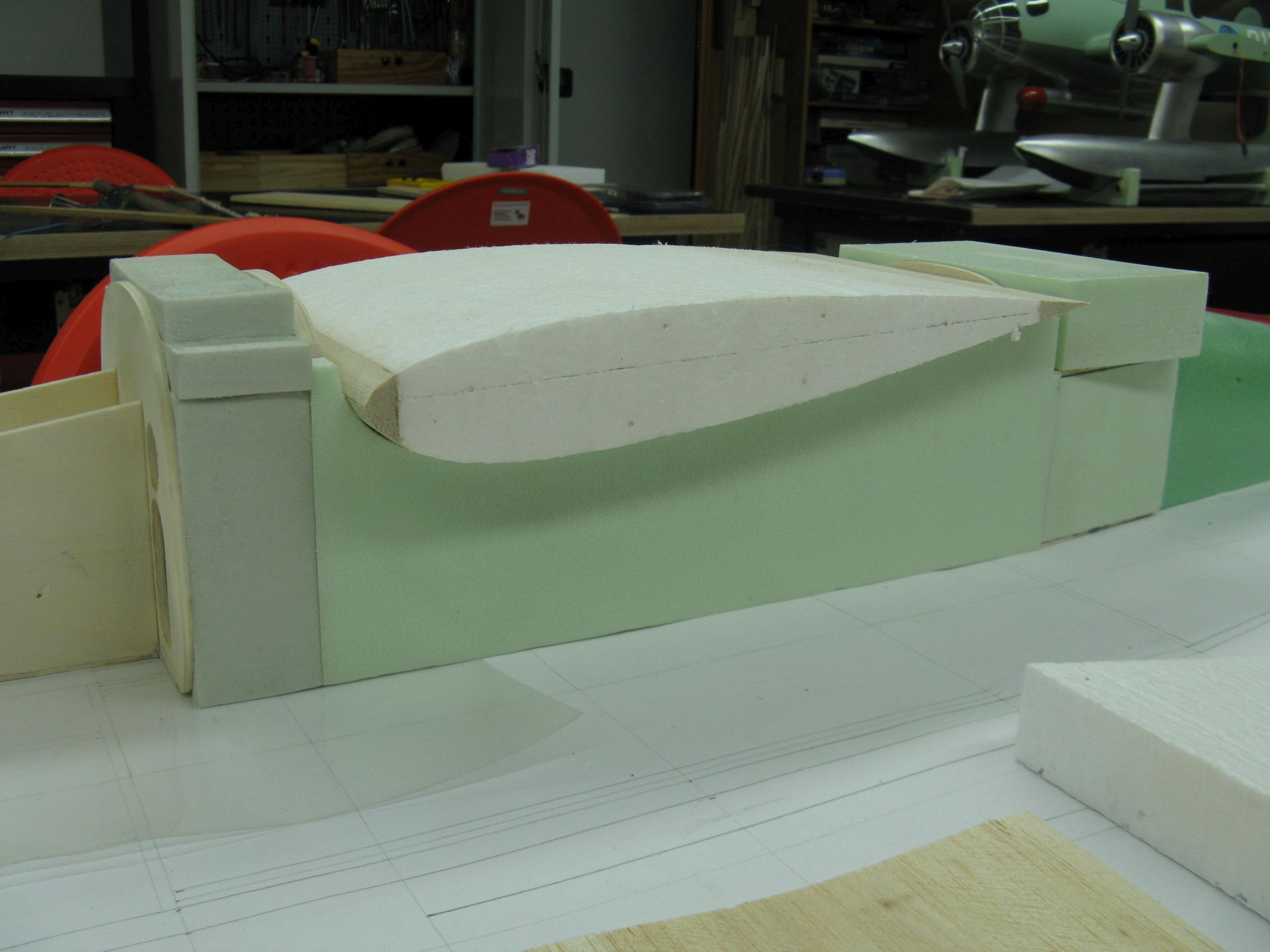

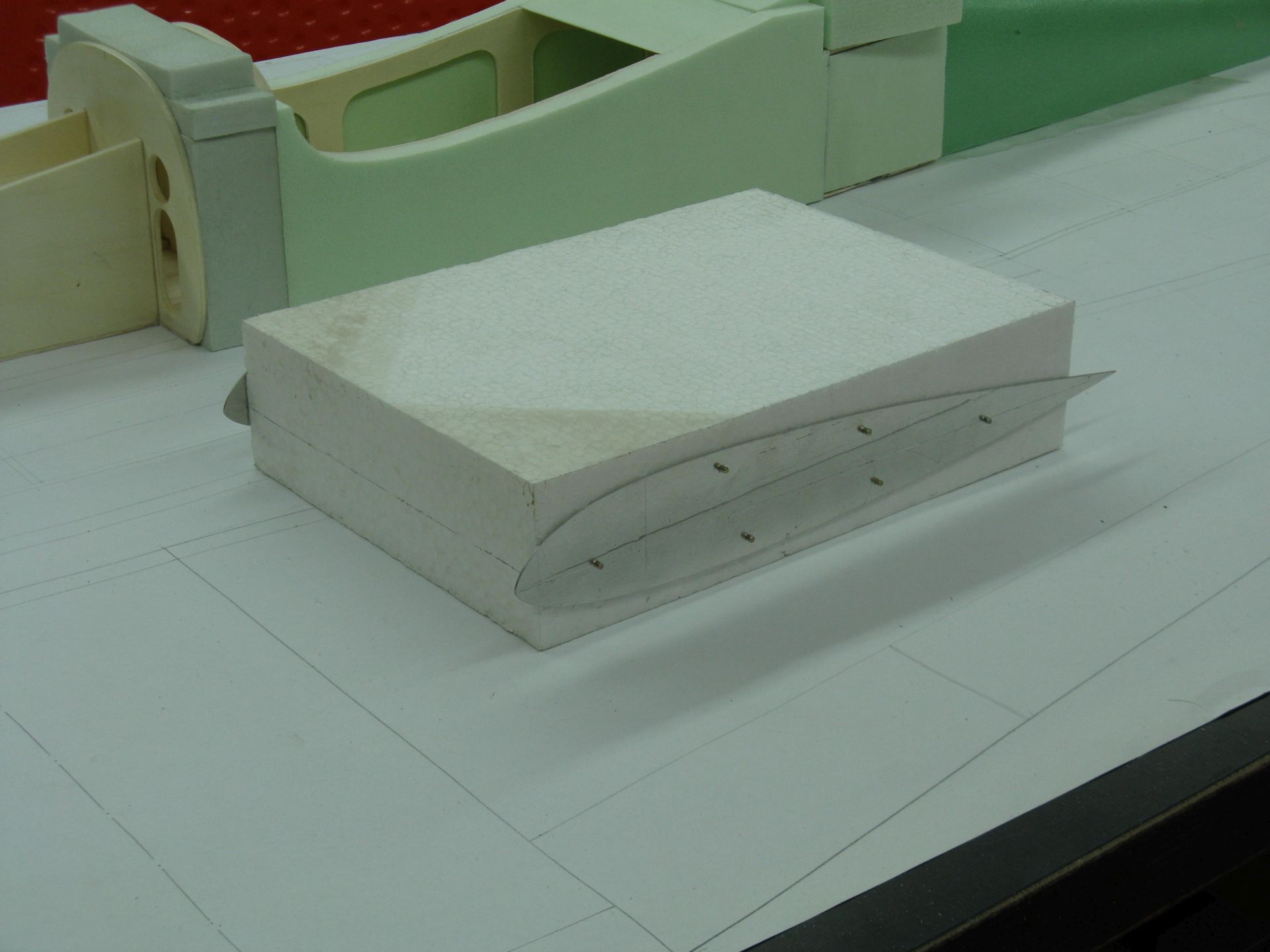

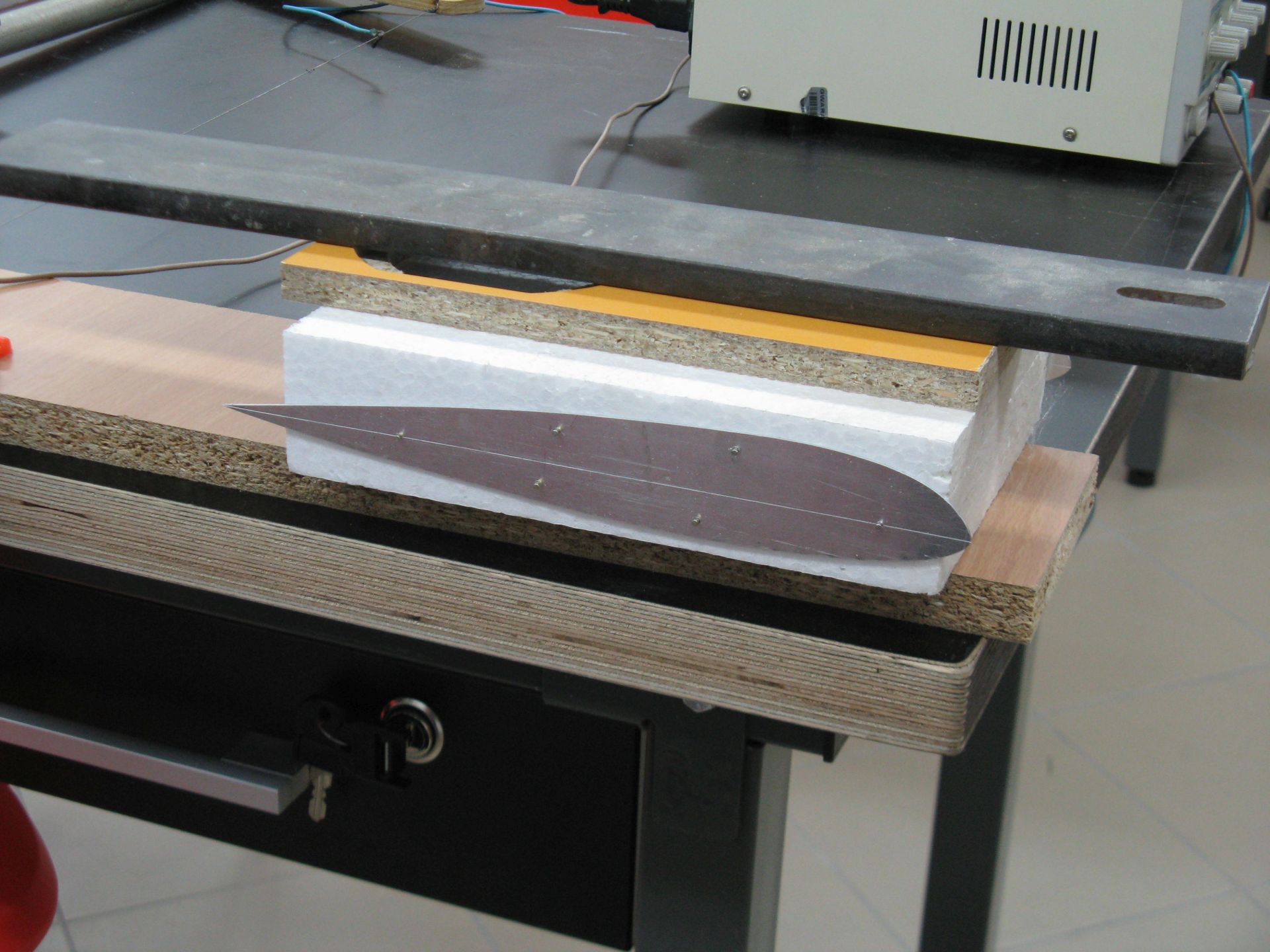

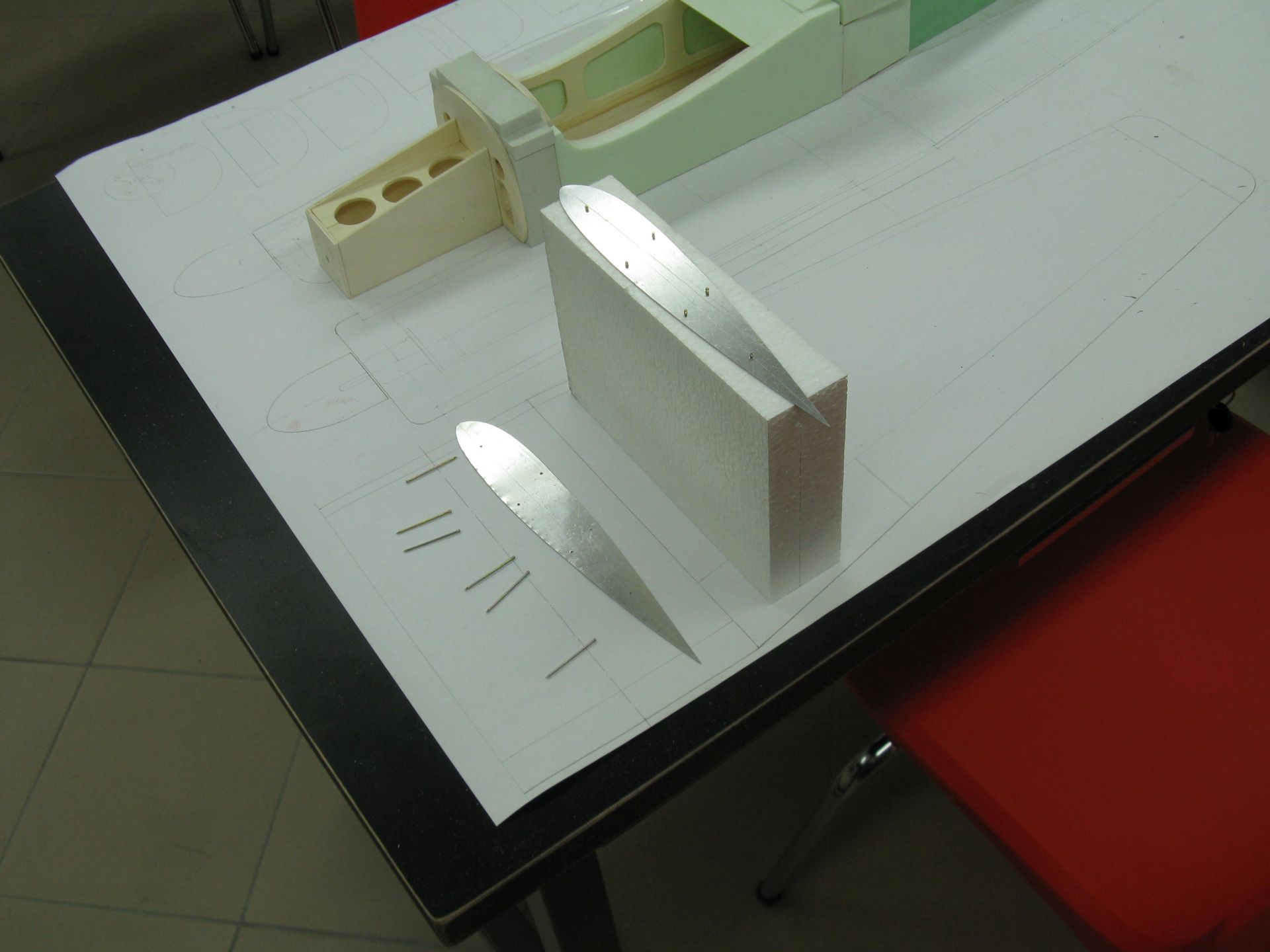

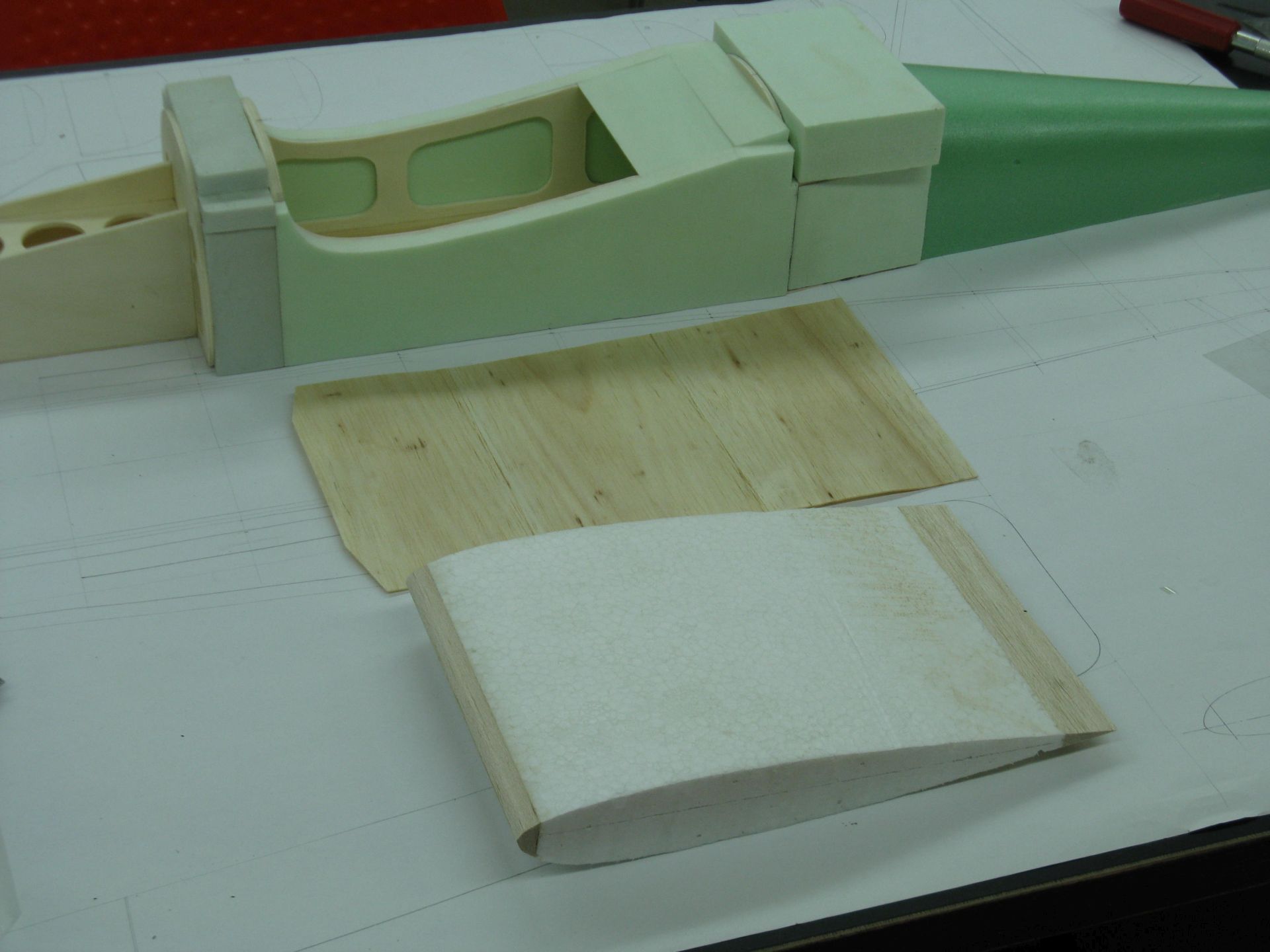

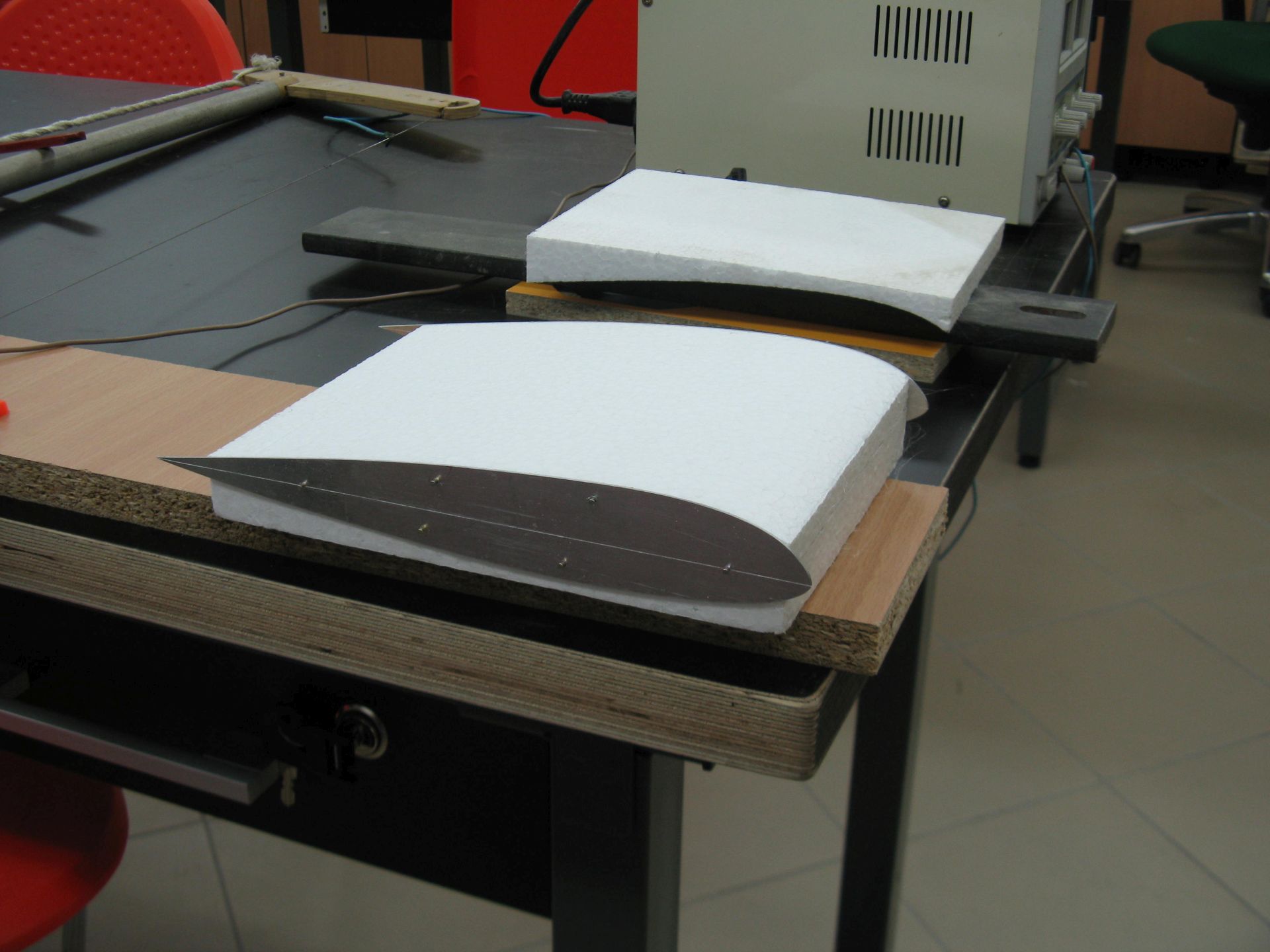

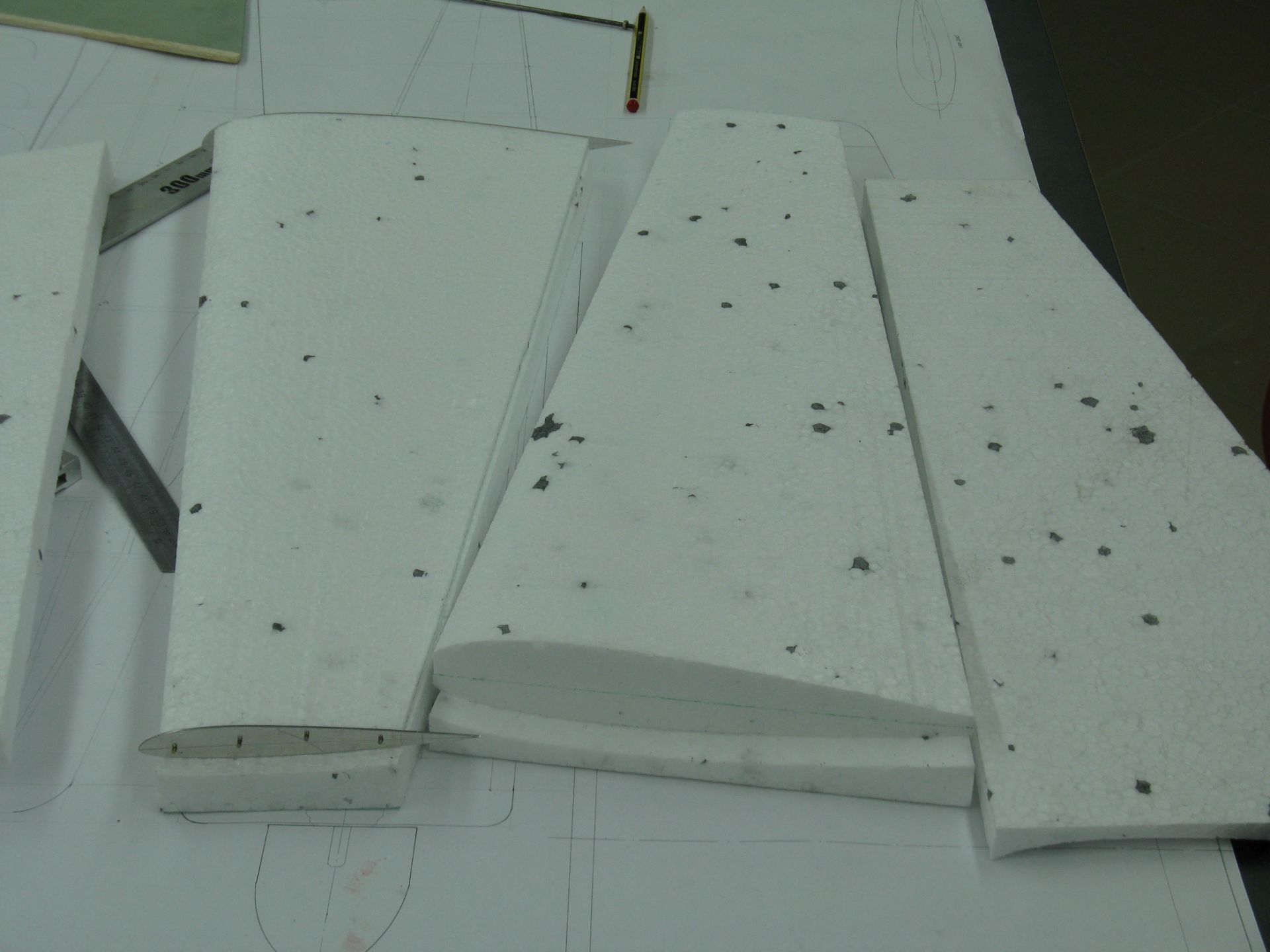

Styropianowe rdzenie skrzydeł i łoże skrzydła.


Załączniki:
IMG_3080.jpg [ 193.3 KiB | Przeglądany 15820 razy ]
IMG_3081.jpg [ 171.51 KiB | Przeglądany 15820 razy ]
IMG_3082.jpg [ 322.07 KiB | Przeglądany 15820 razy ]
IMG_3083.jpg [ 238.39 KiB | Przeglądany 15820 razy ]
IMG_3084.jpg [ 170.76 KiB | Przeglądany 15820 razy ]
IMG_3086.jpg [ 176.13 KiB | Przeglądany 15820 razy ]
IMG_3087.jpg [ 174.3 KiB | Przeglądany 15820 razy ]
IMG_3088.jpg [ 176.89 KiB | Przeglądany 15820 razy ]
IMG_3089.jpg [ 181.5 KiB | Przeglądany 15820 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

kesto
Post: 16 lut 2016, o 18:35
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk

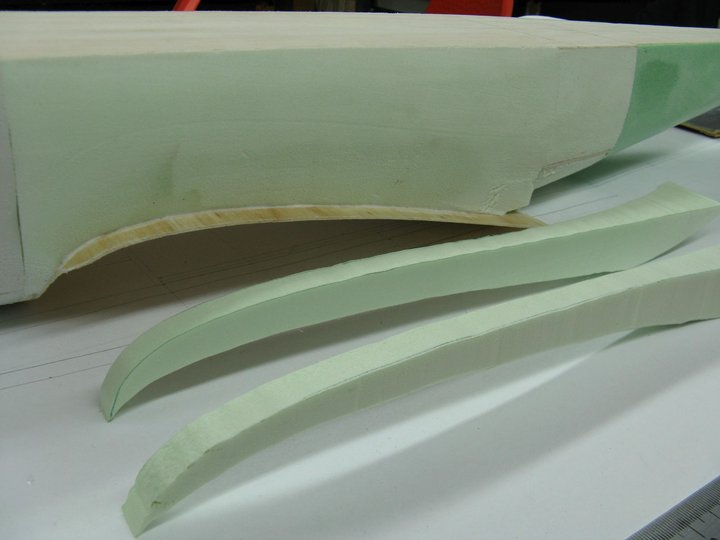

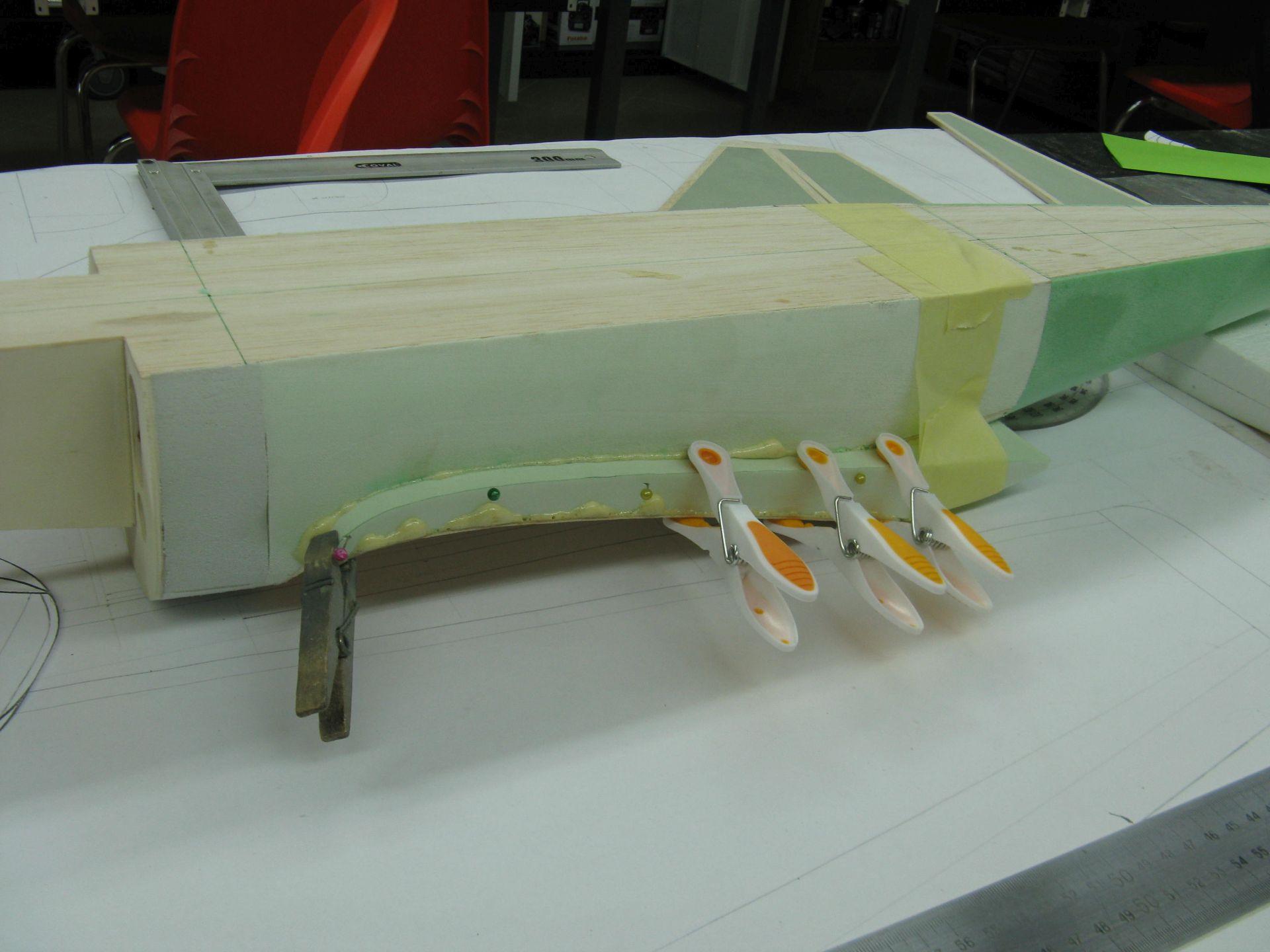

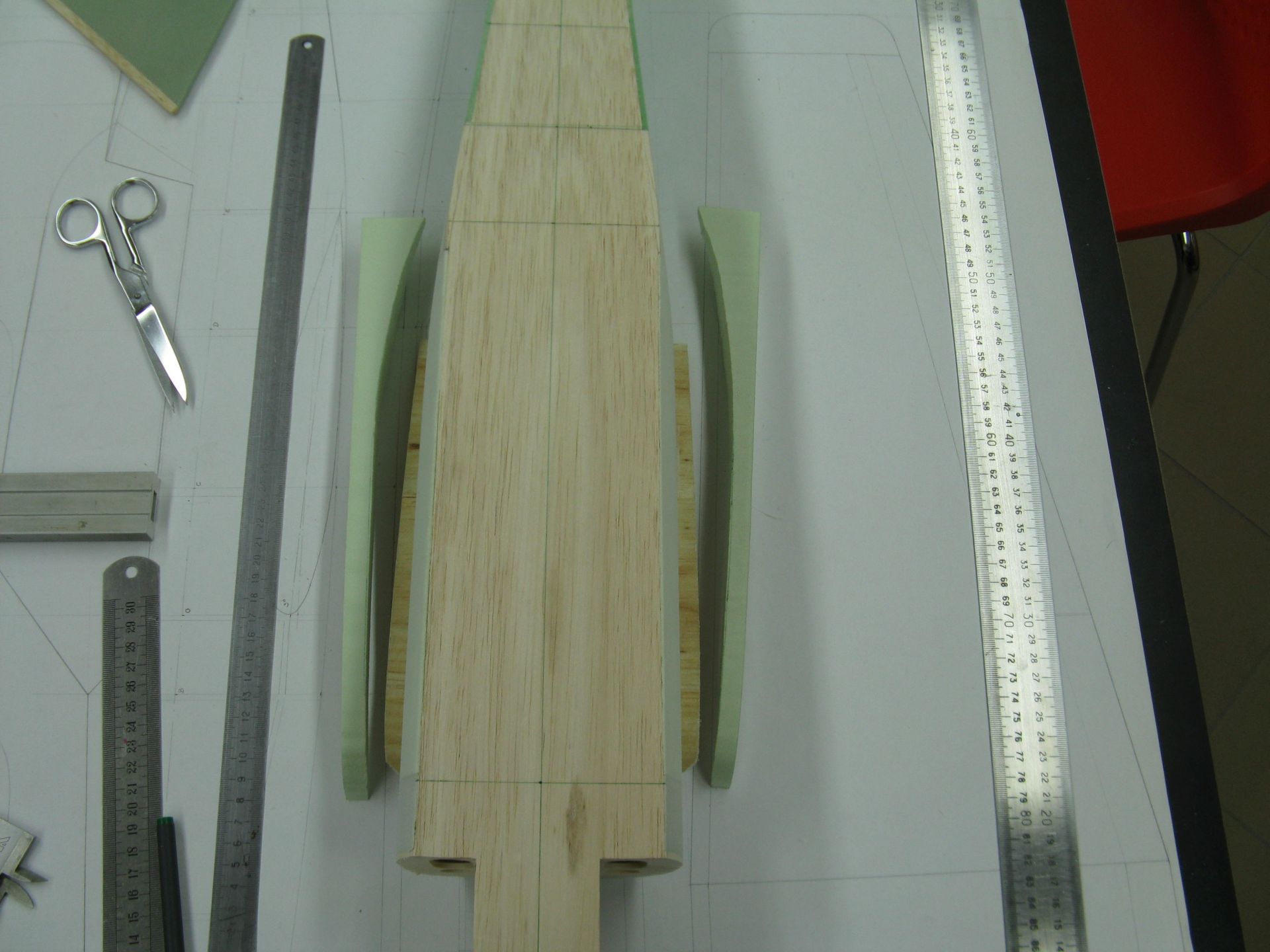

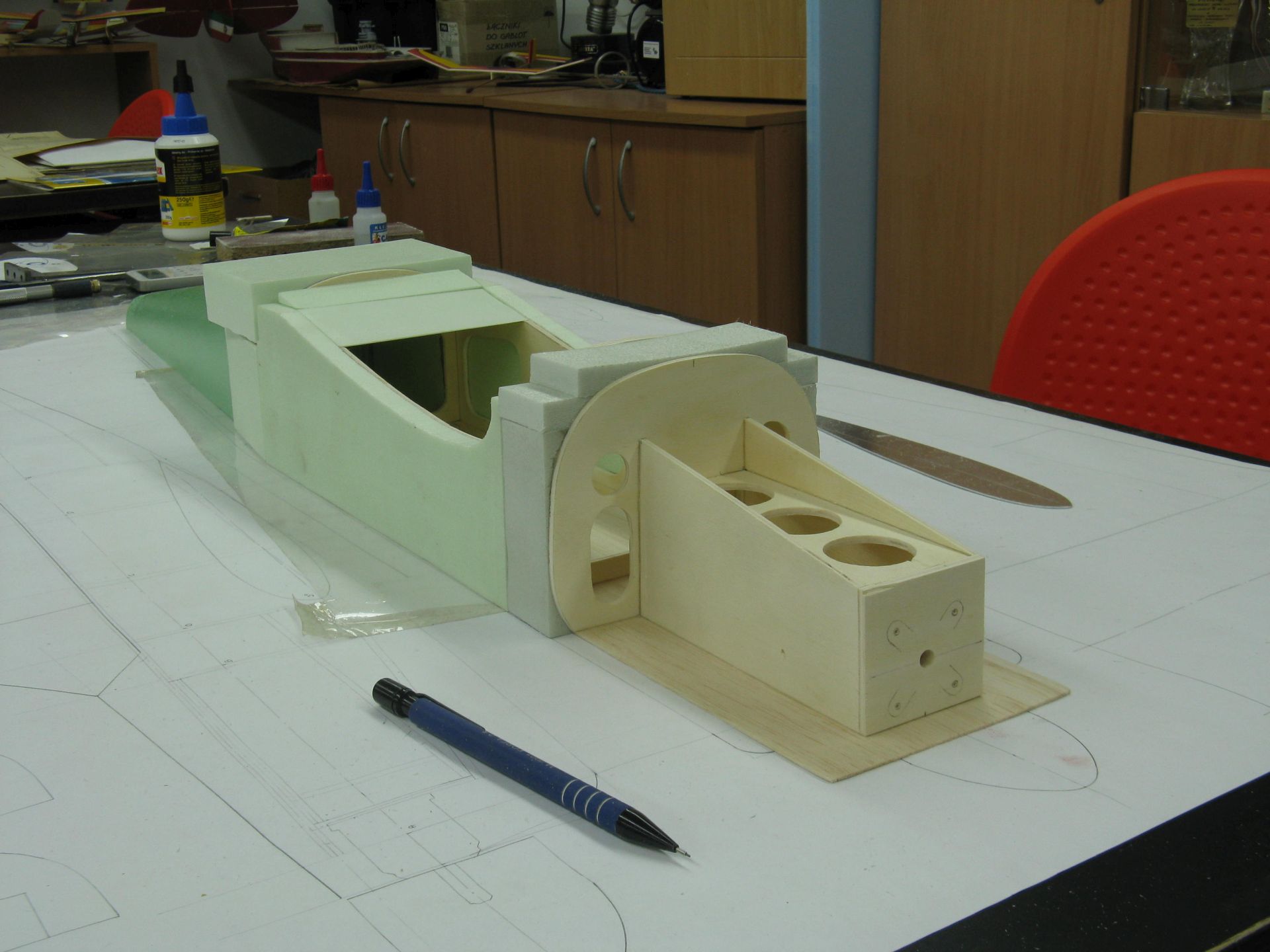

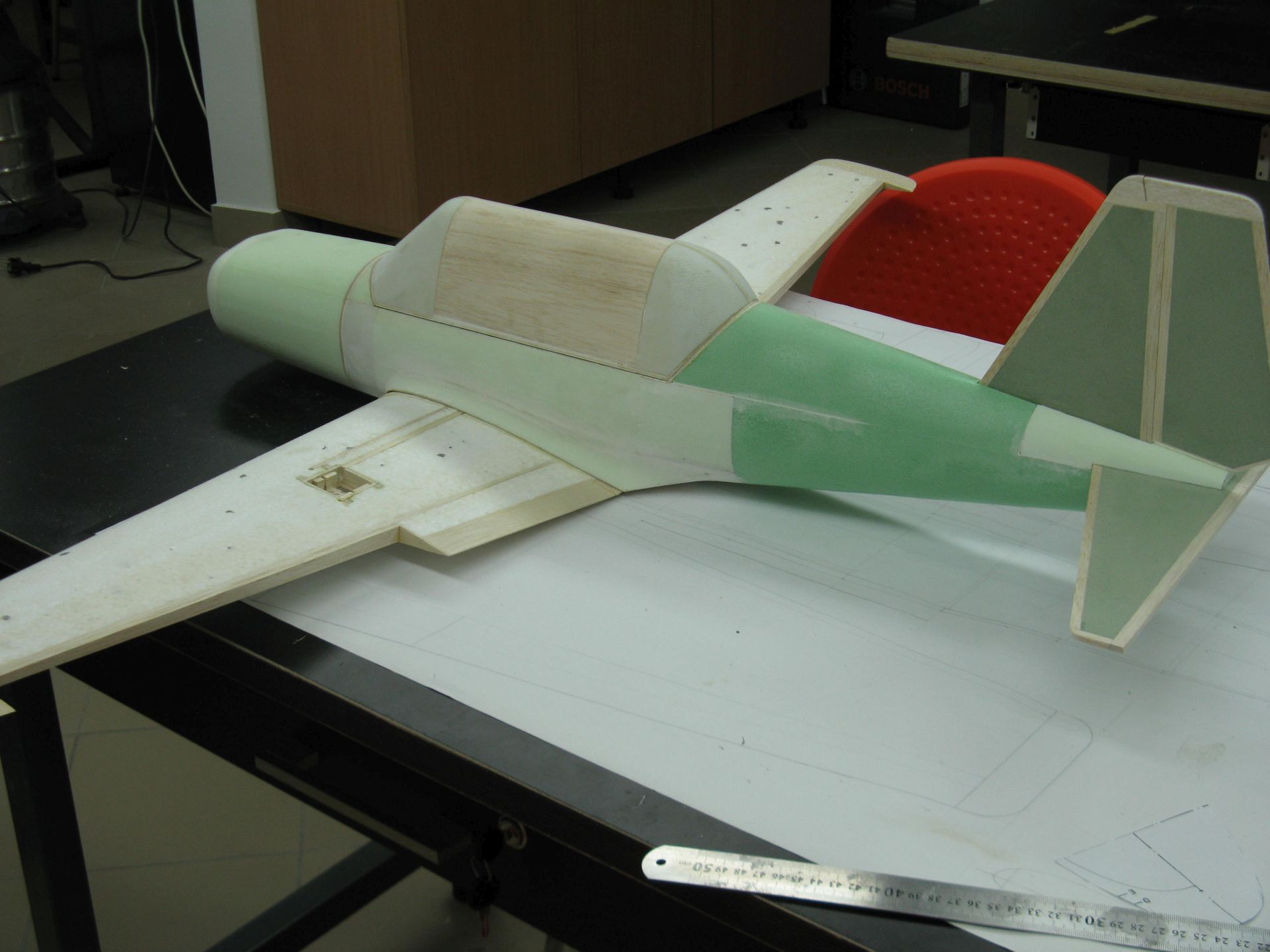

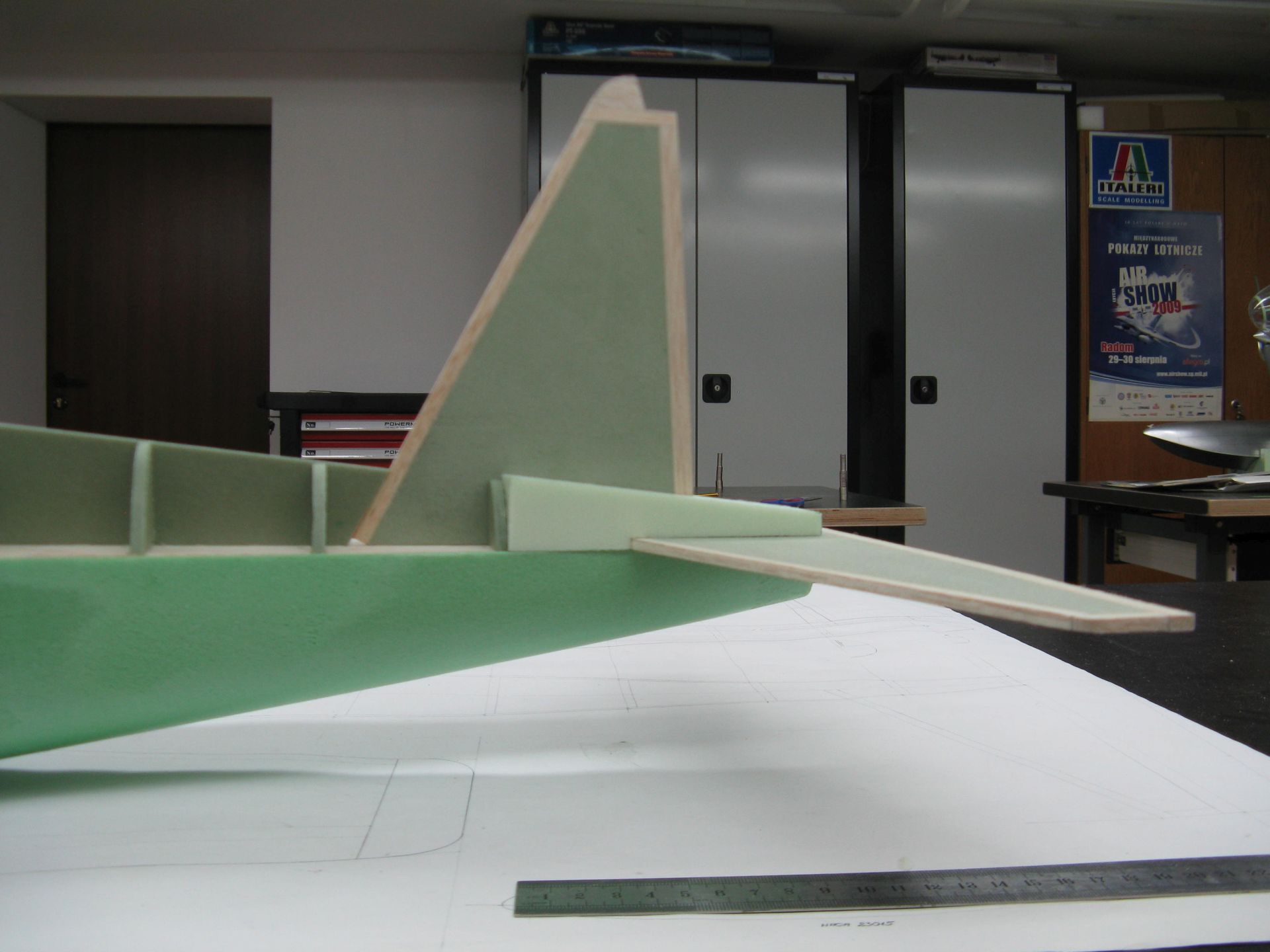

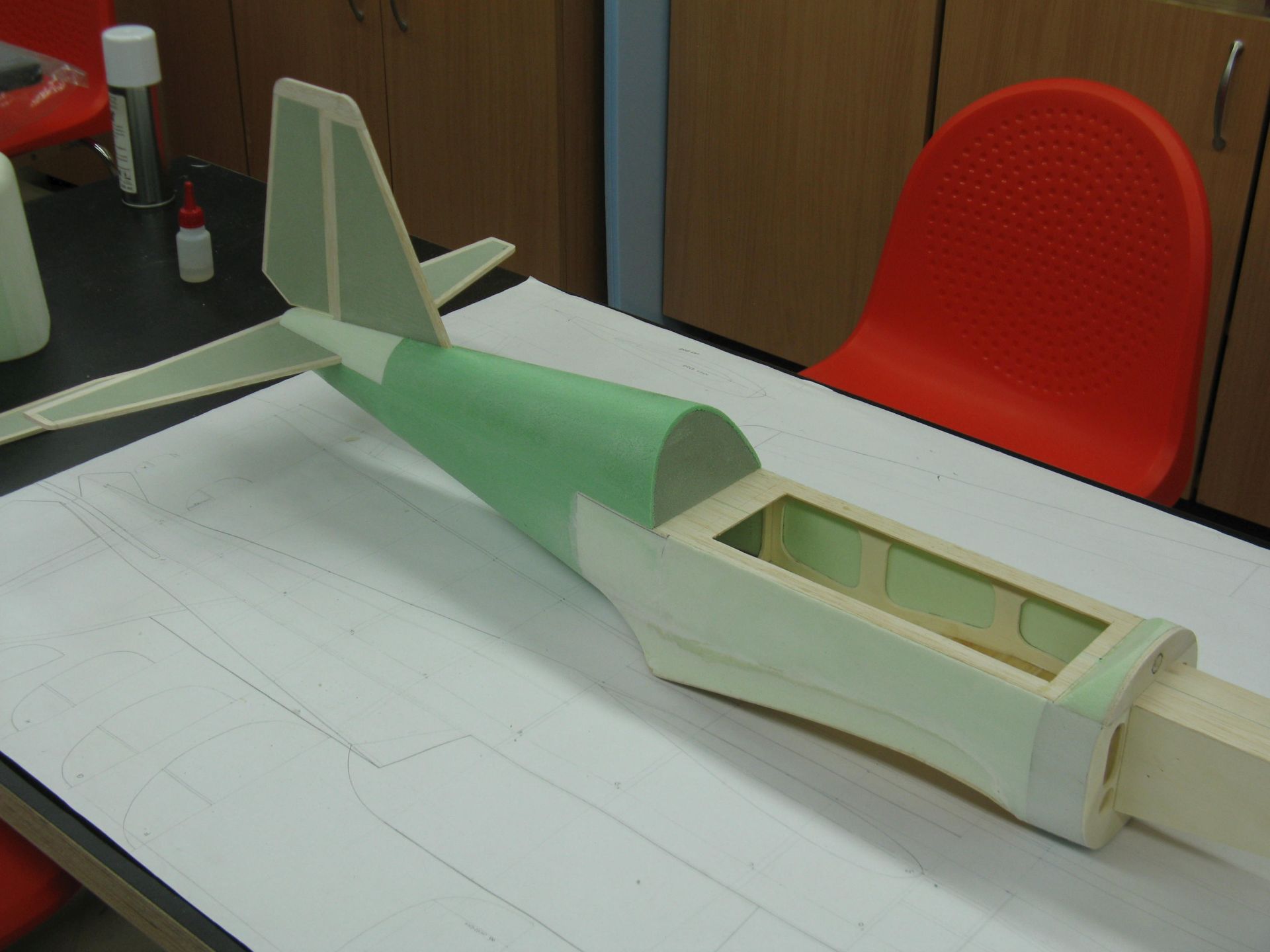

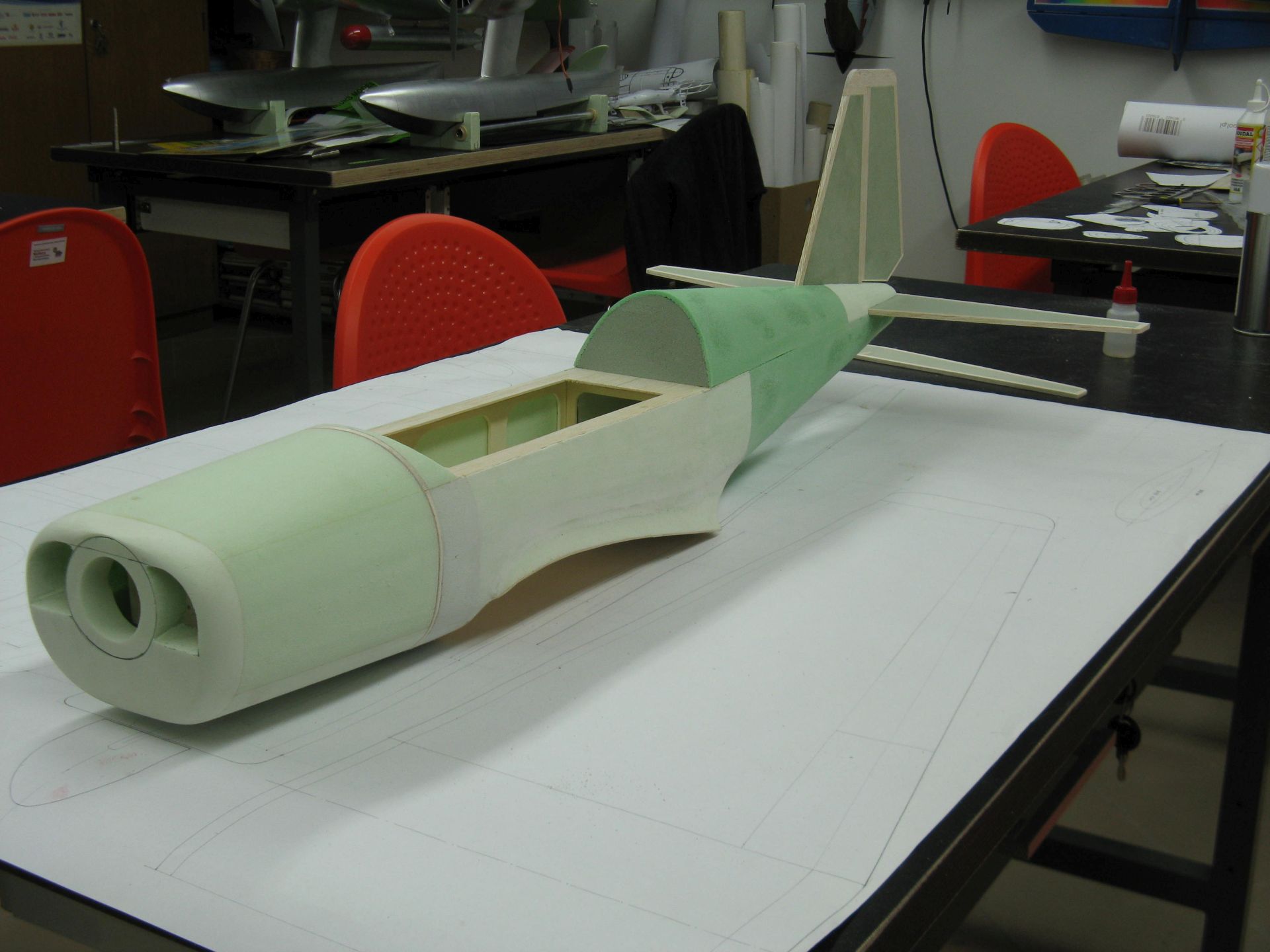

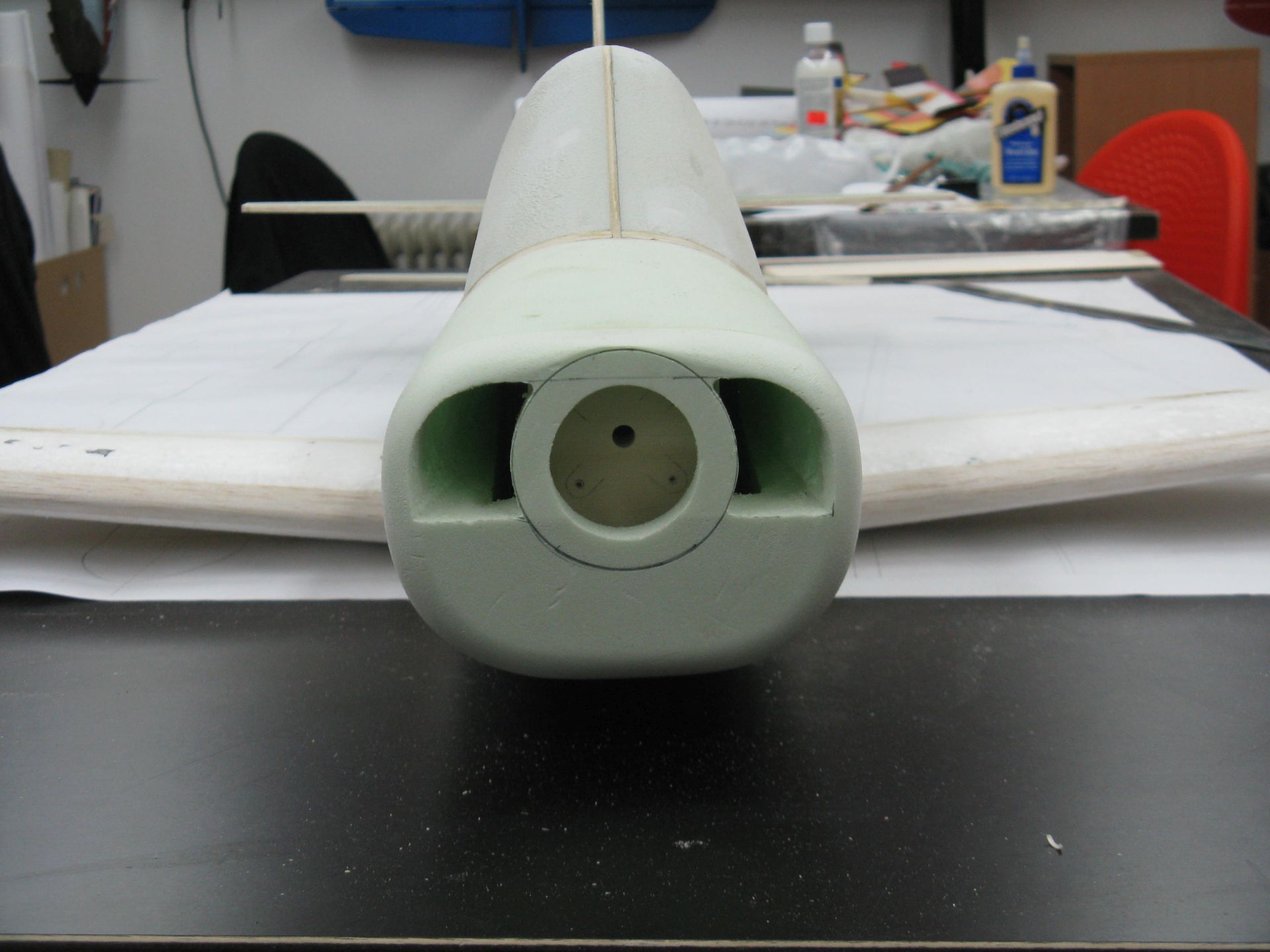

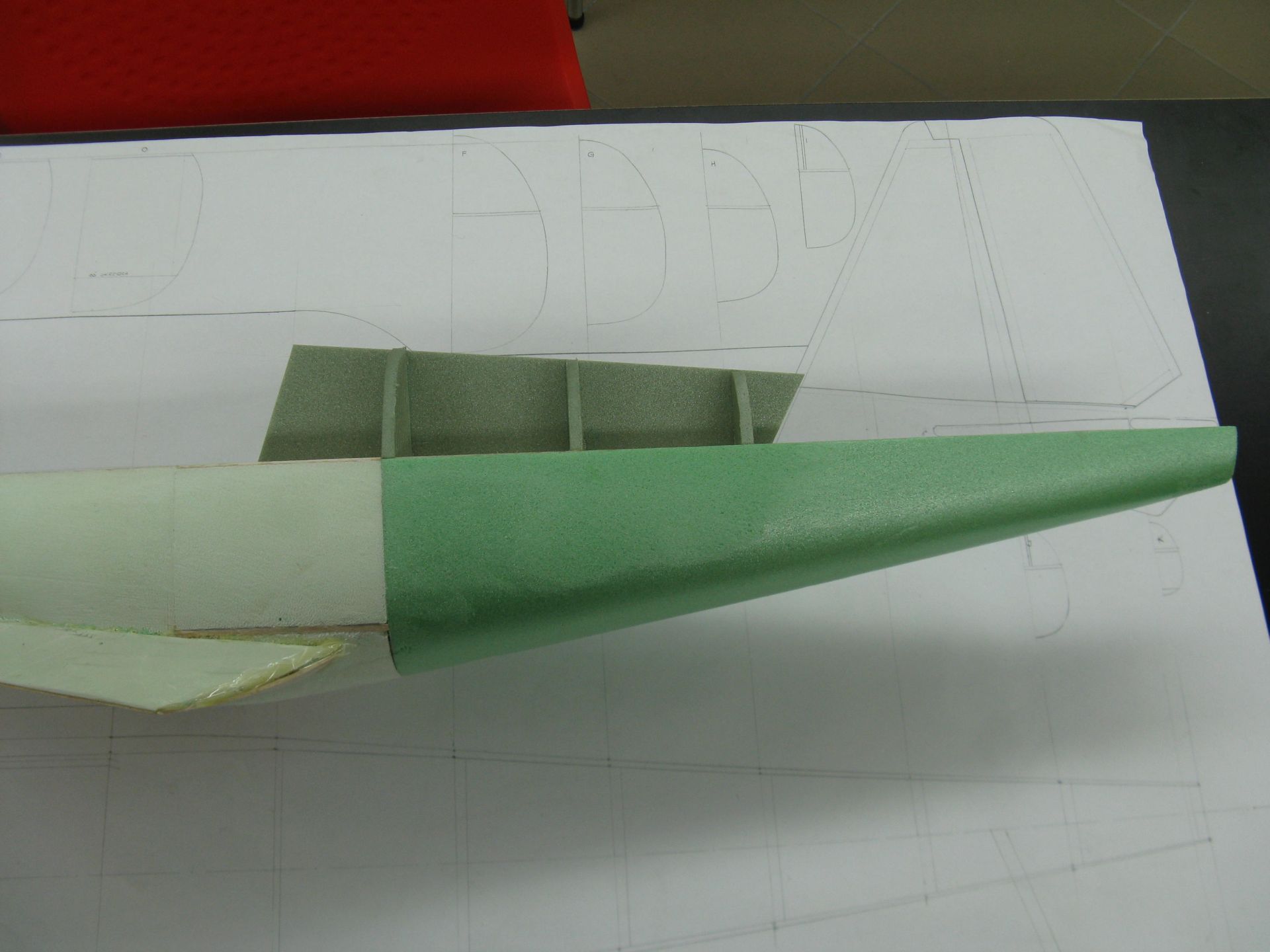

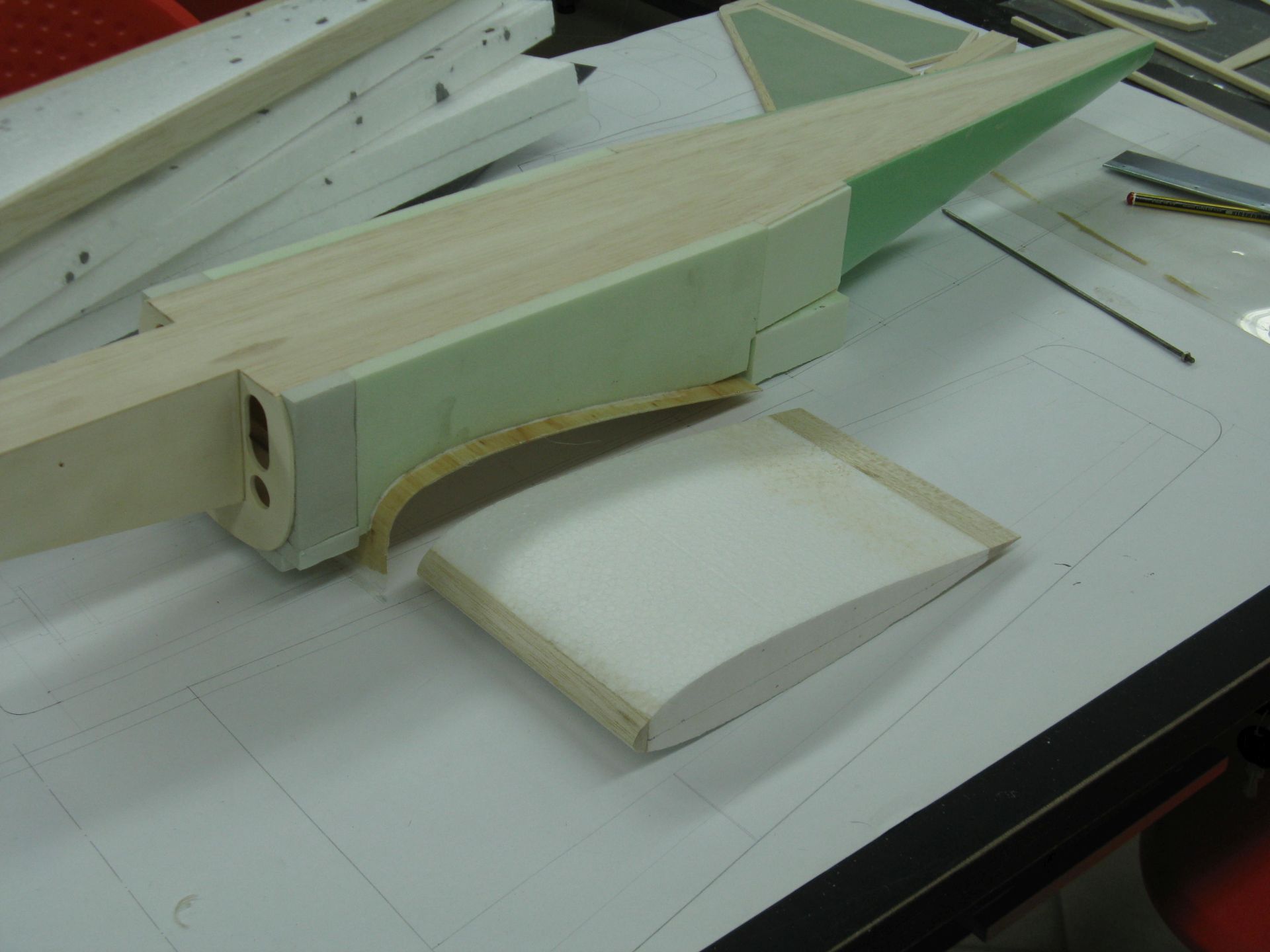

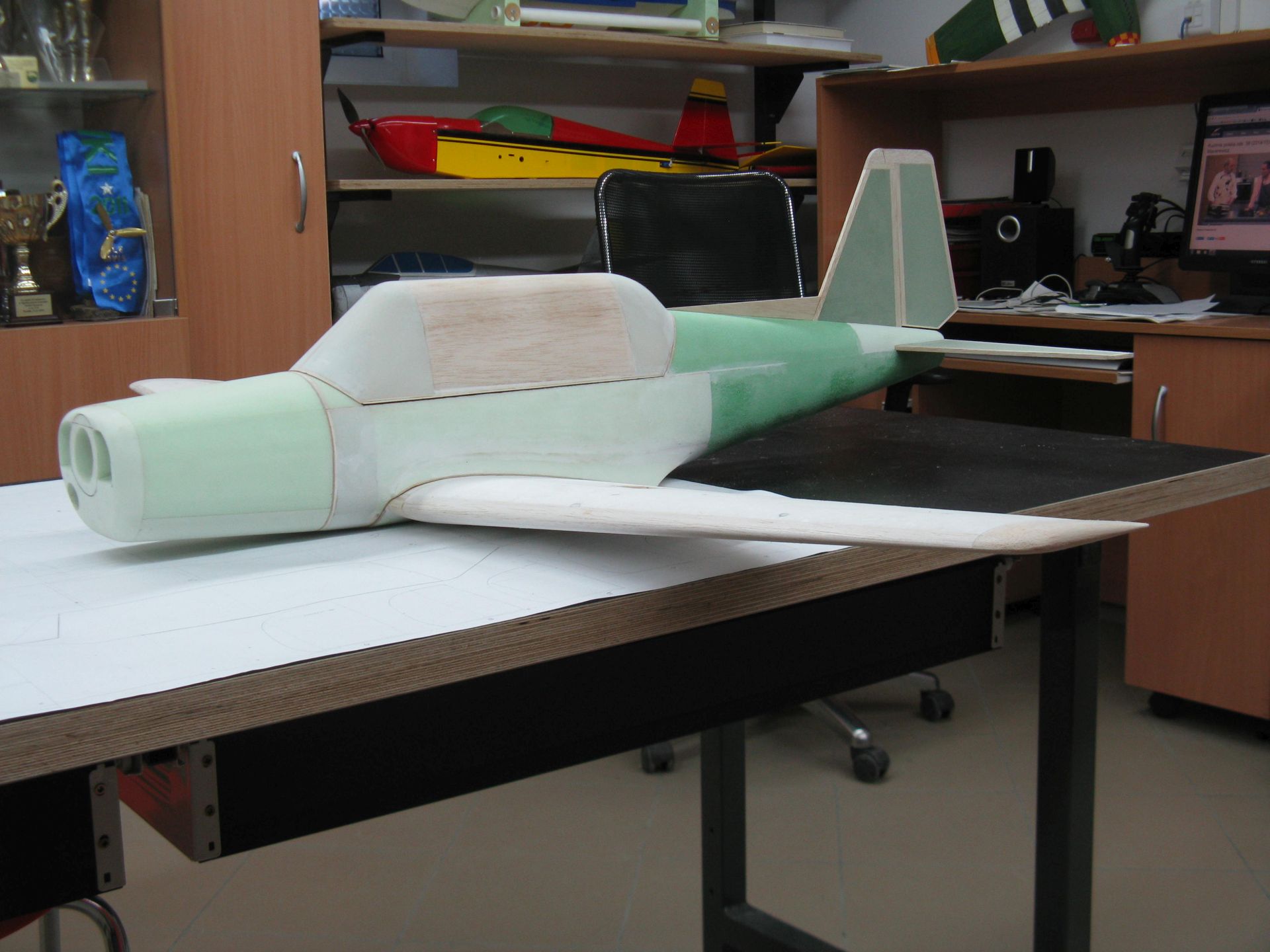

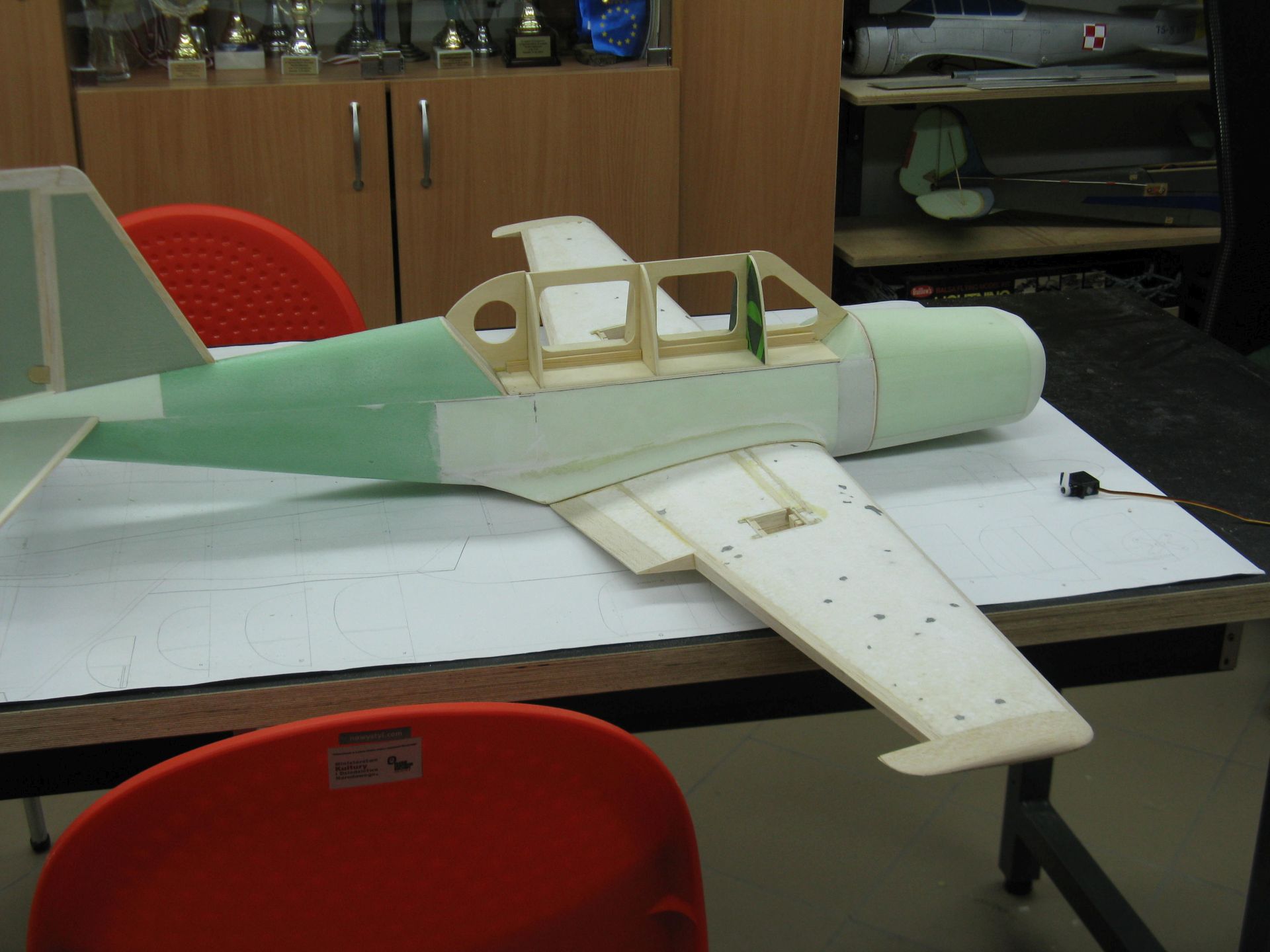

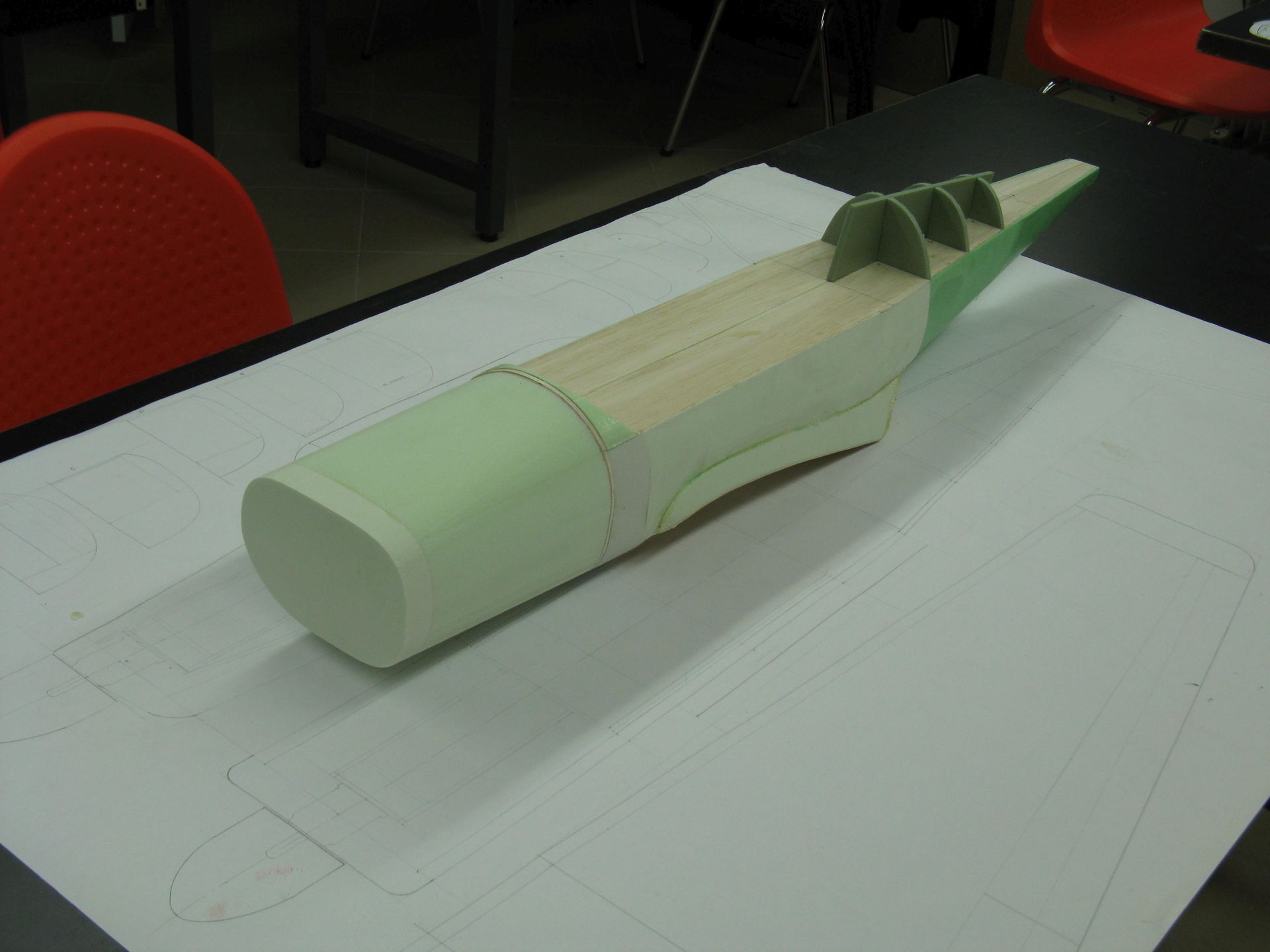

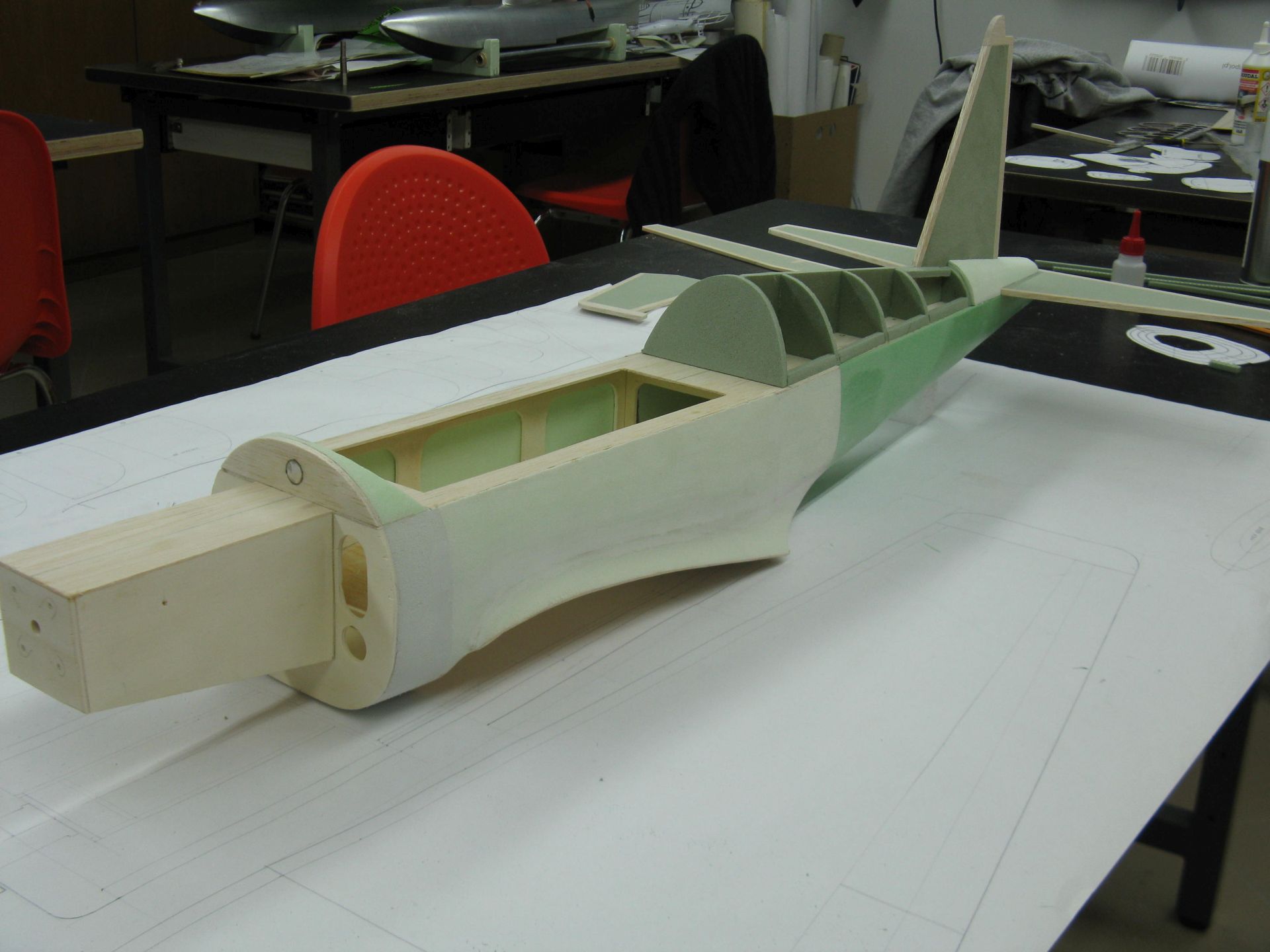

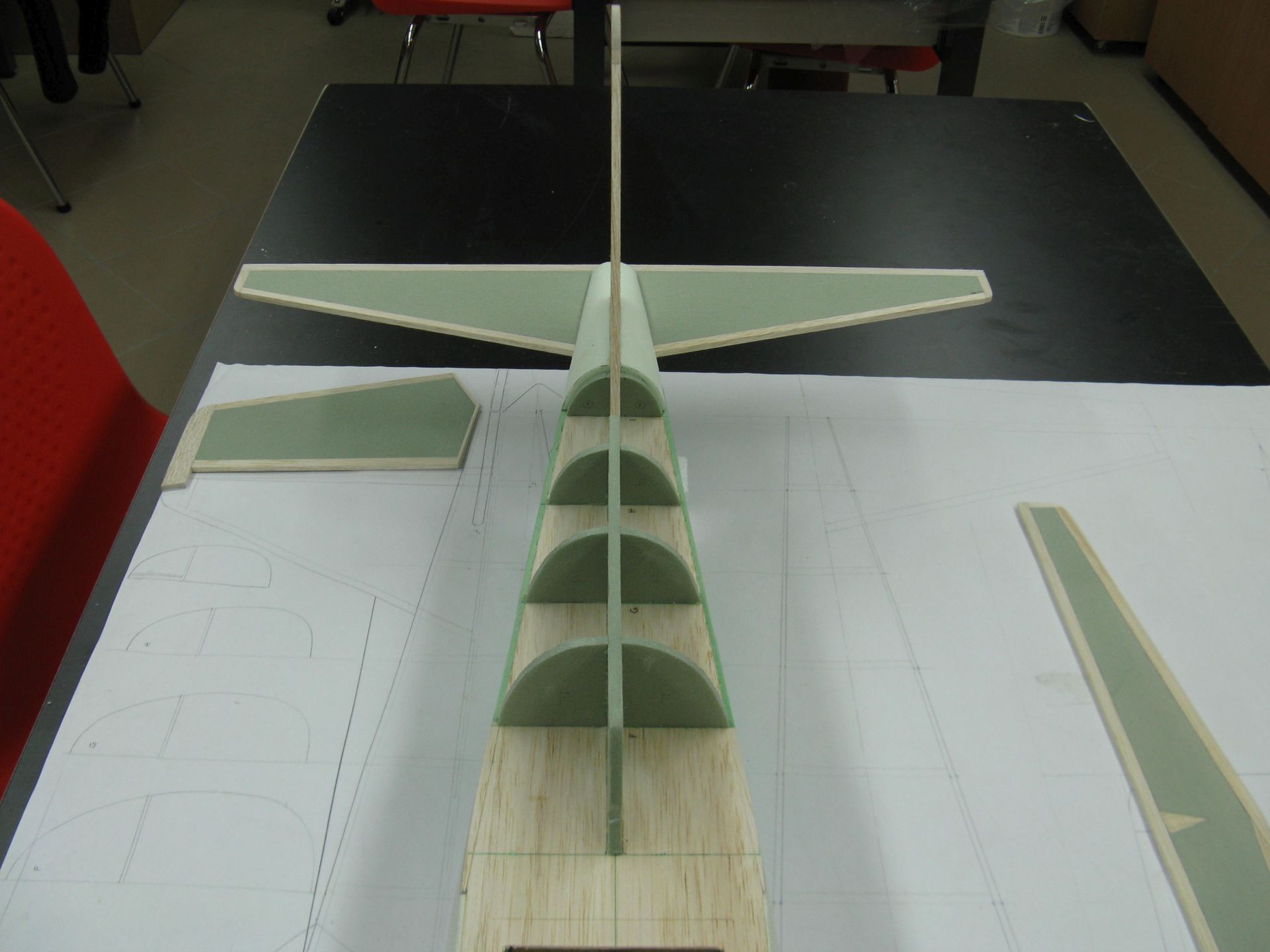

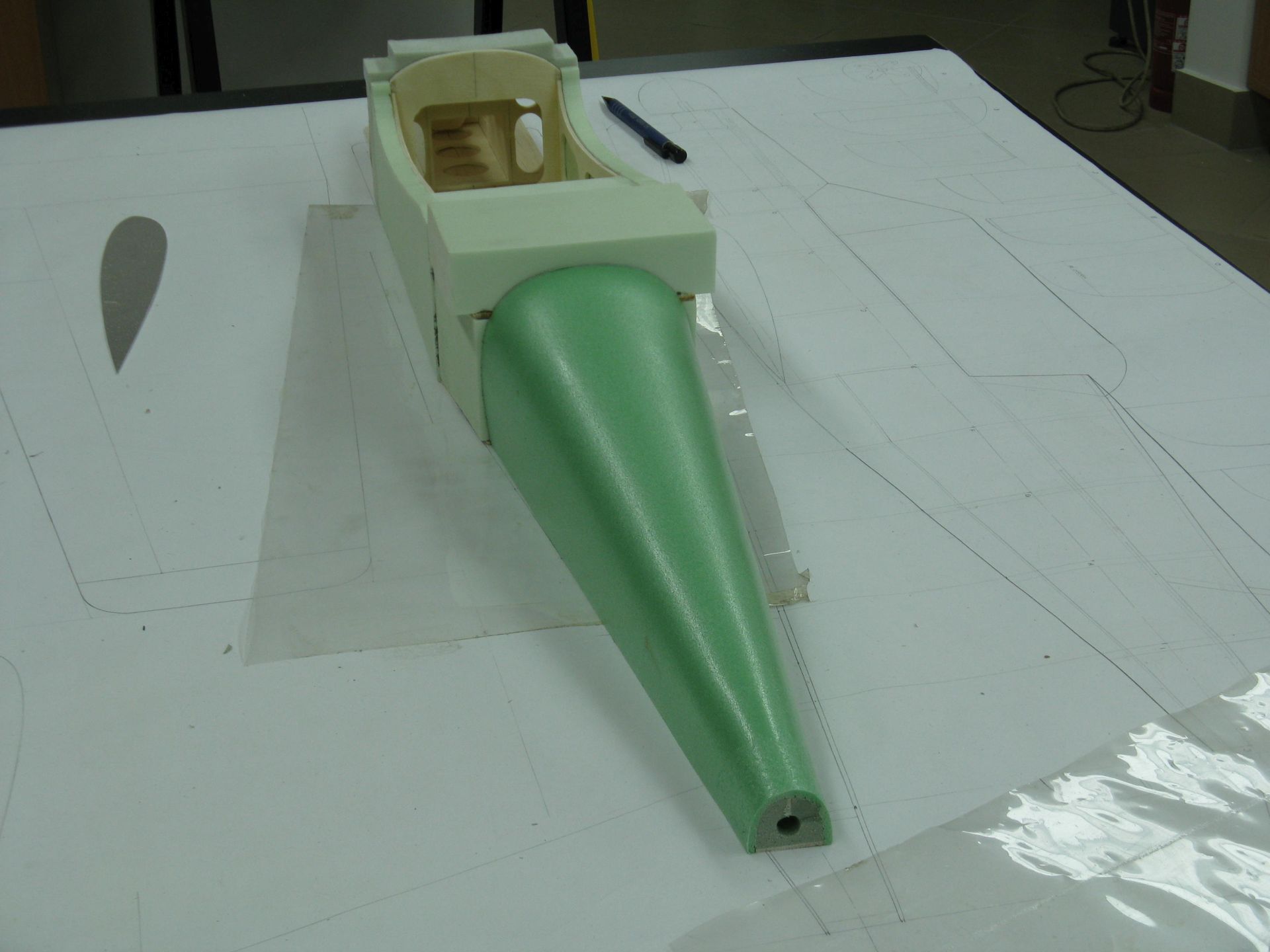

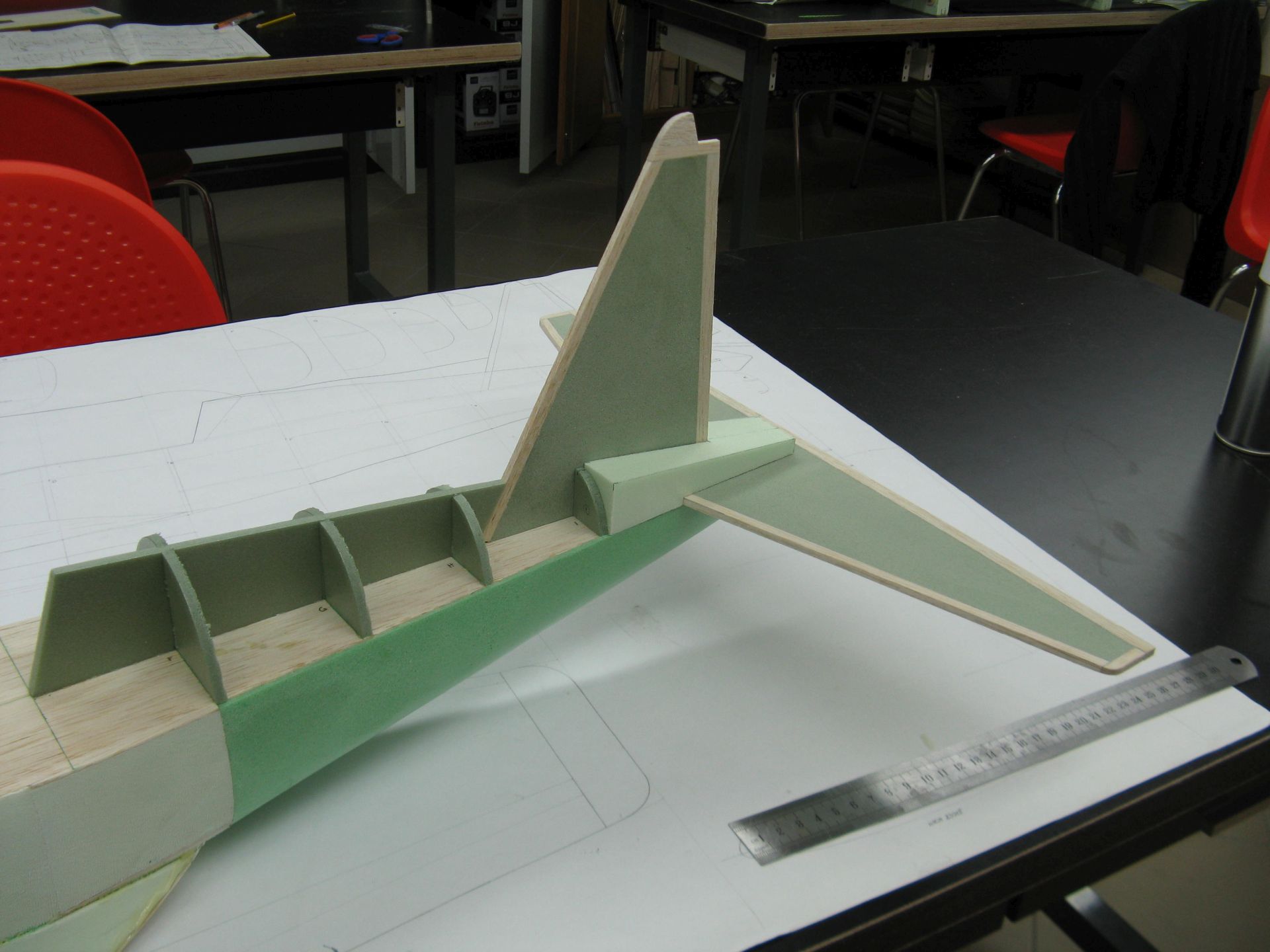

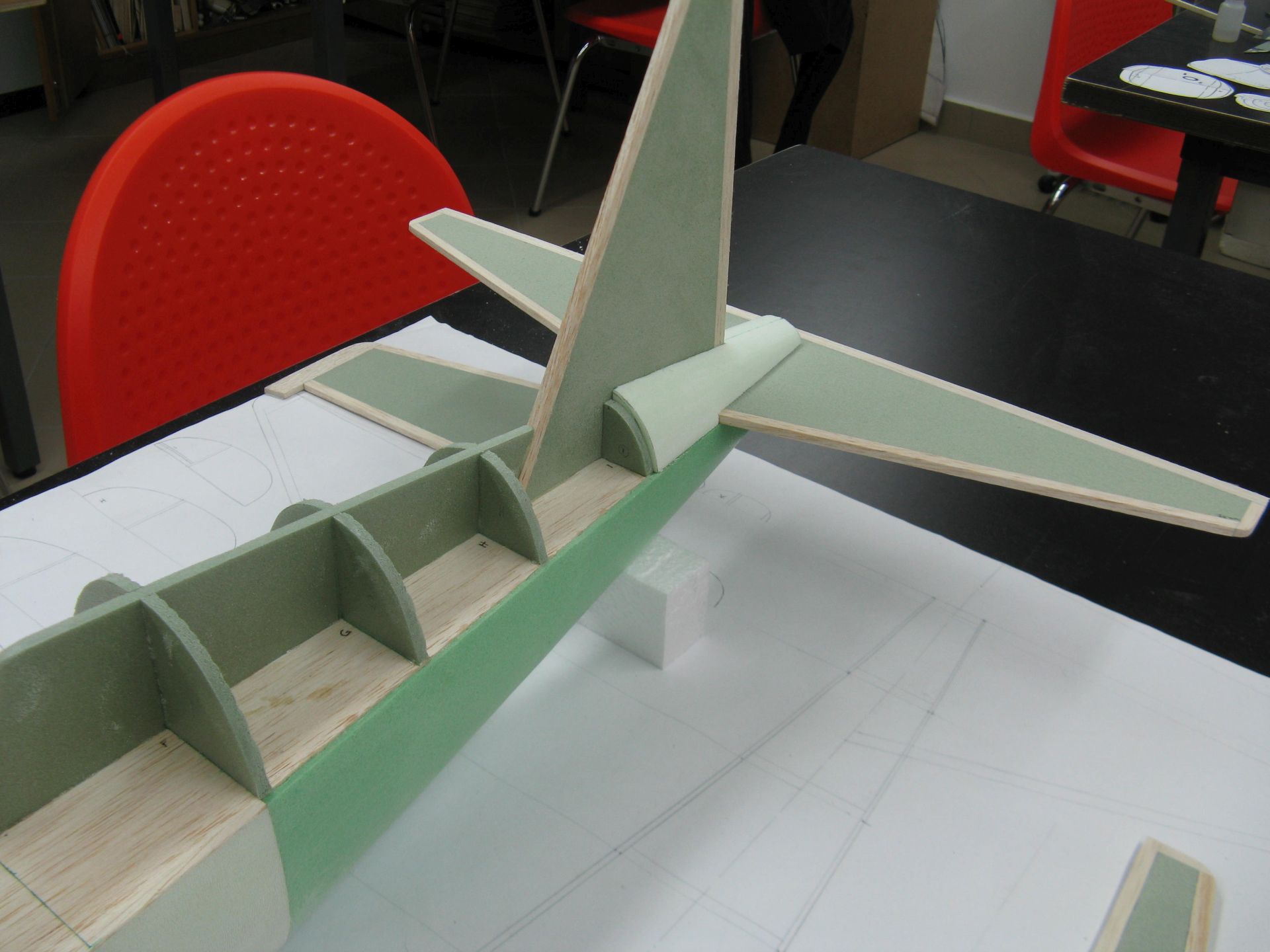

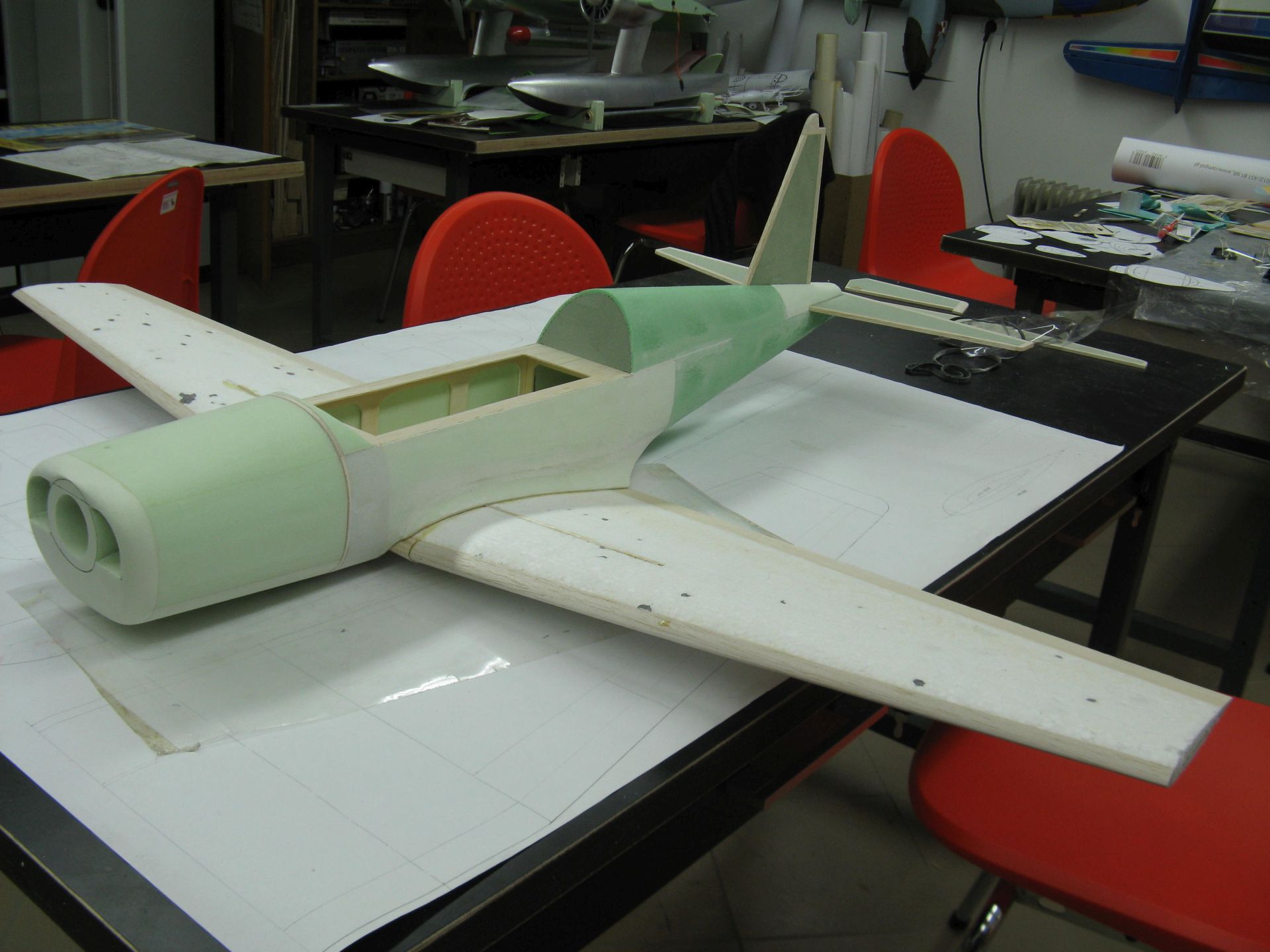

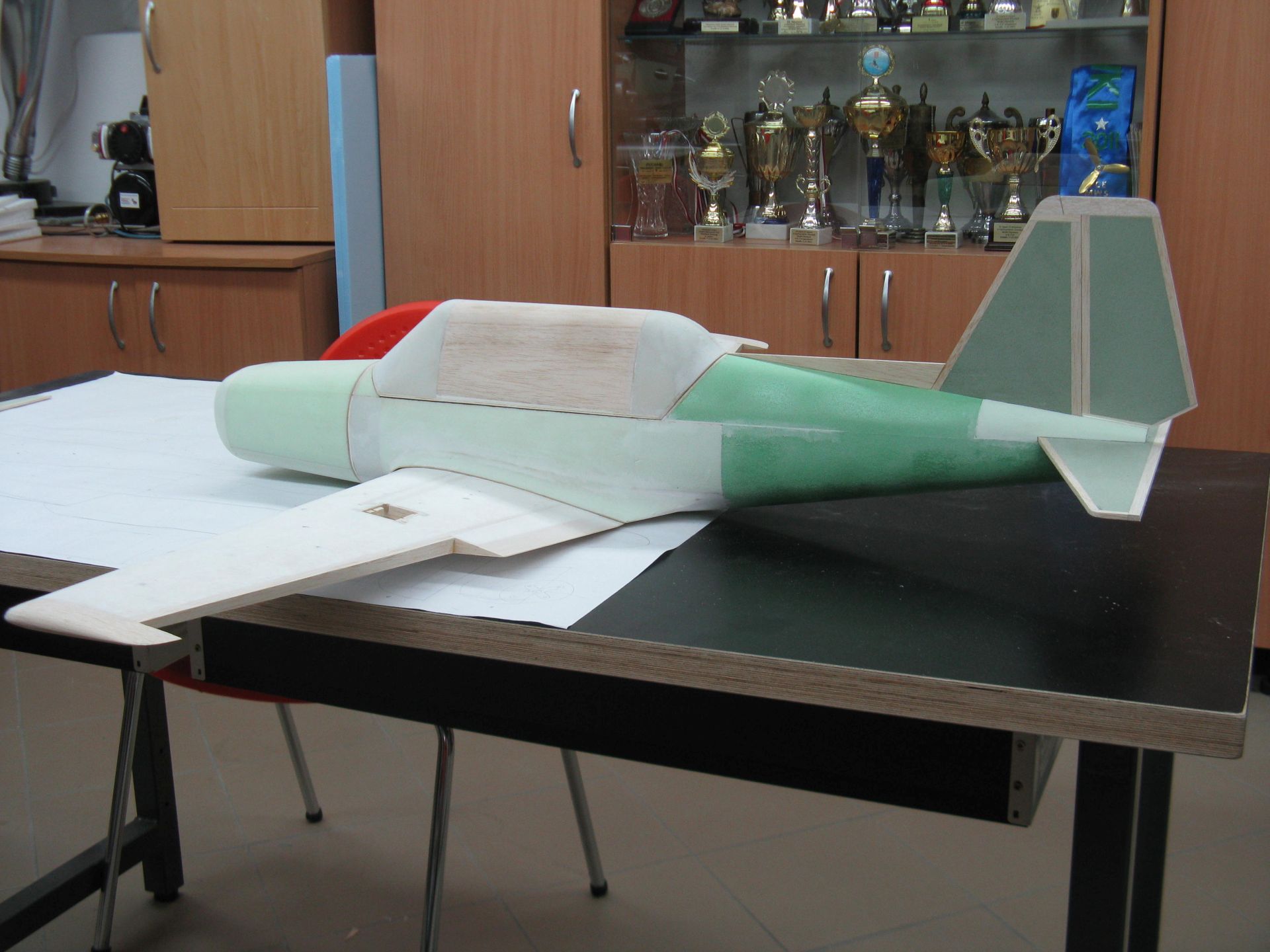

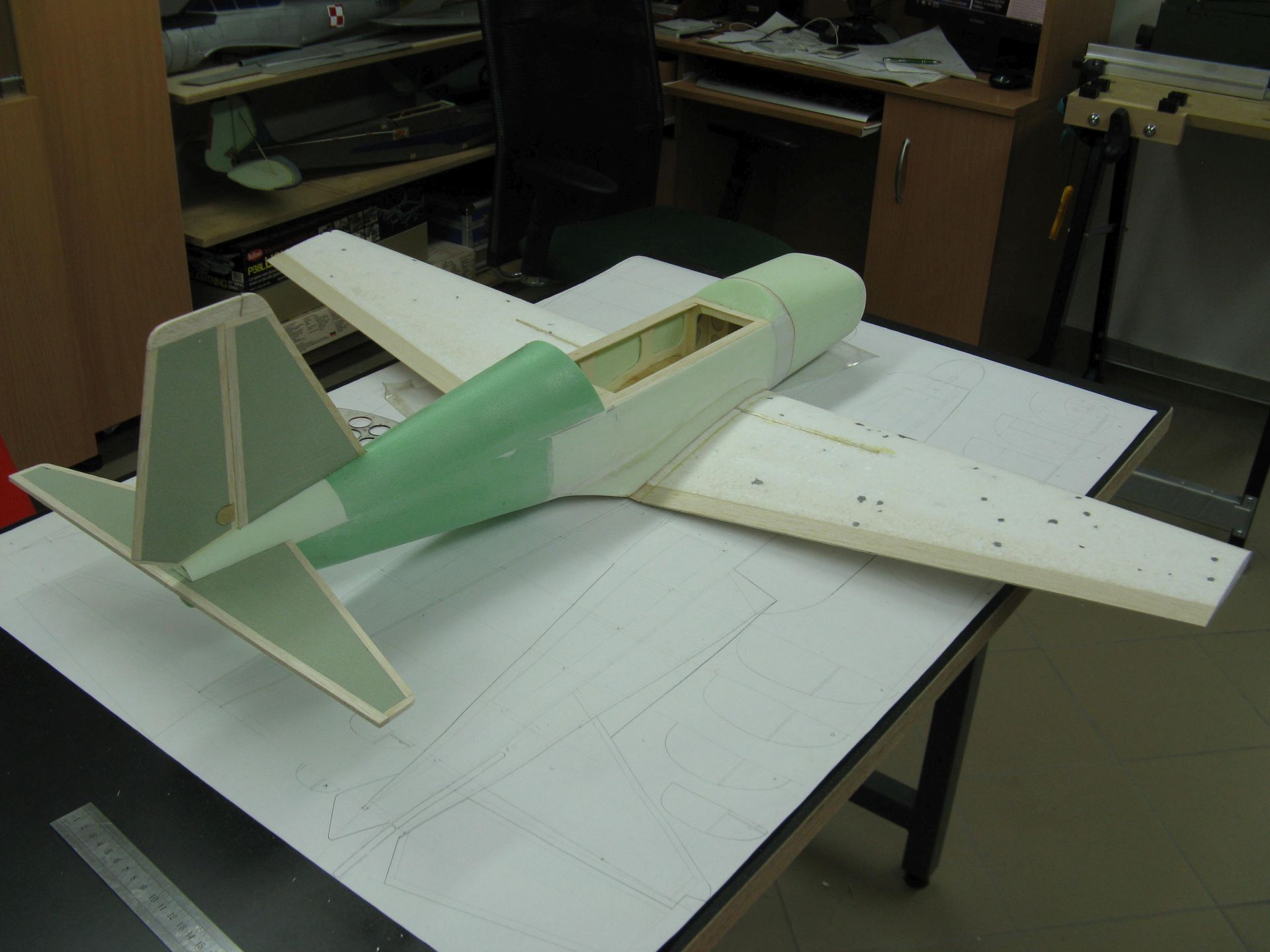

Przejście kadłub-skrzydło, maska silnika, garb kadłuba i mocowanie stateczników.


Załączniki:
IMG_3090.jpg [ 216 KiB | Przeglądany 15820 razy ]
IMG_3091.jpg [ 182.67 KiB | Przeglądany 15820 razy ]
IMG_3092.jpg [ 140.64 KiB | Przeglądany 15820 razy ]
IMG_3093.jpg [ 152.44 KiB | Przeglądany 15820 razy ]
IMG_3094.jpg [ 174.67 KiB | Przeglądany 15820 razy ]
IMG_3095.jpg [ 142.68 KiB | Przeglądany 15820 razy ]
IMG_3096.jpg [ 202.25 KiB | Przeglądany 15820 razy ]
IMG_3098.jpg [ 175.27 KiB | Przeglądany 15820 razy ]
IMG_3099.jpg [ 203.15 KiB | Przeglądany 15820 razy ]
IMG_3100.jpg [ 171.97 KiB | Przeglądany 15820 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

kesto
Post: 17 lut 2016, o 13:28
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk

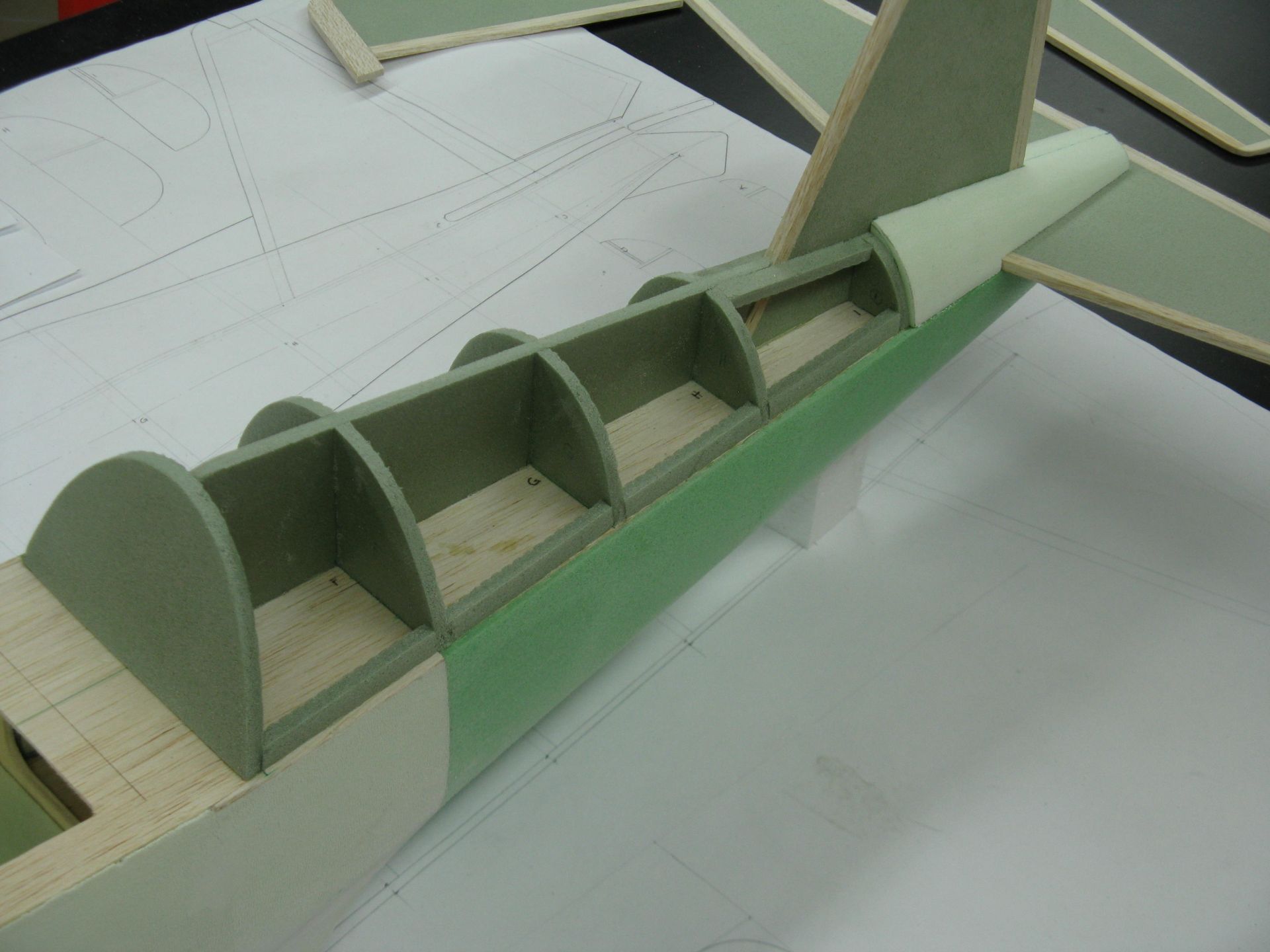

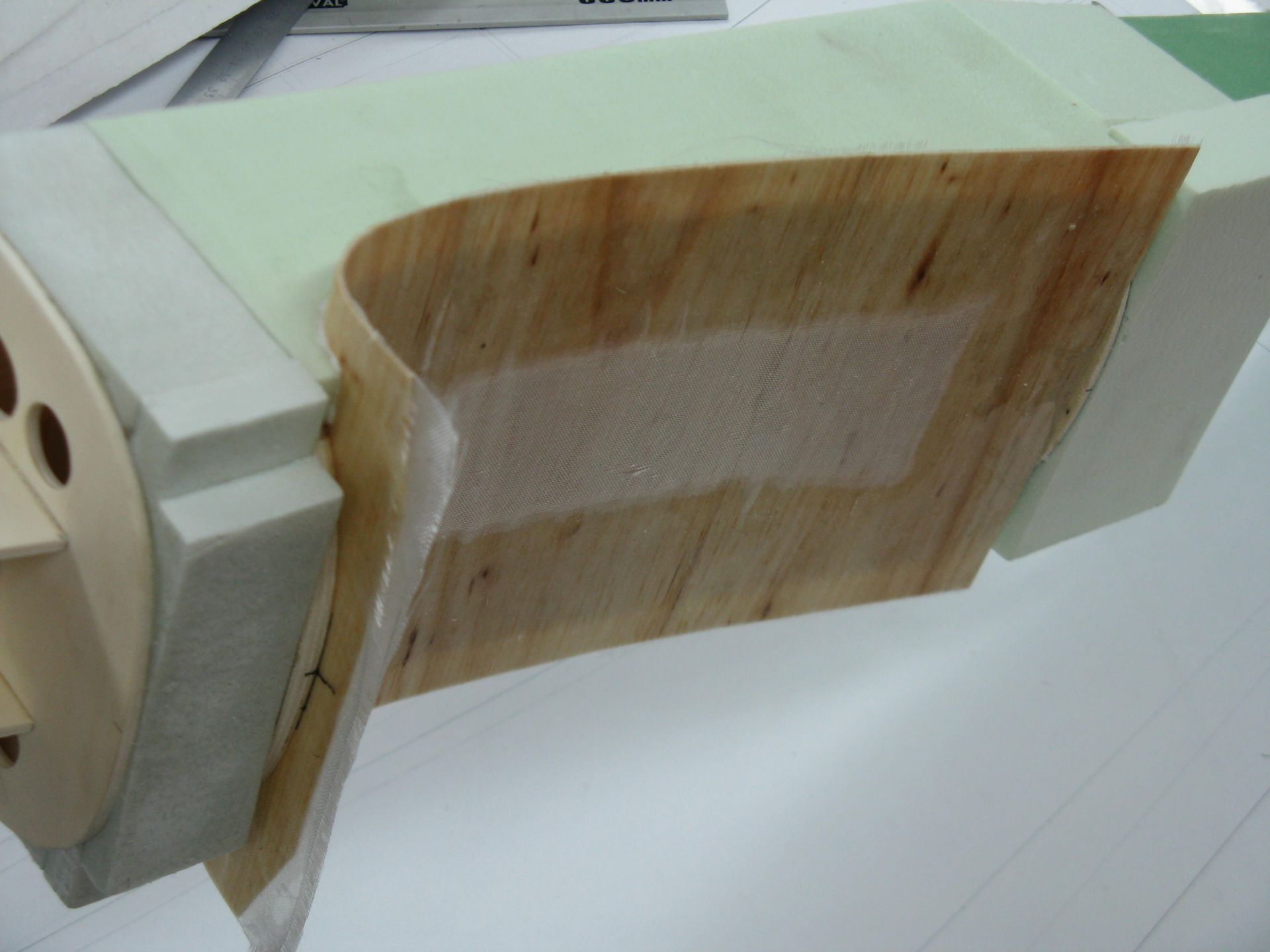

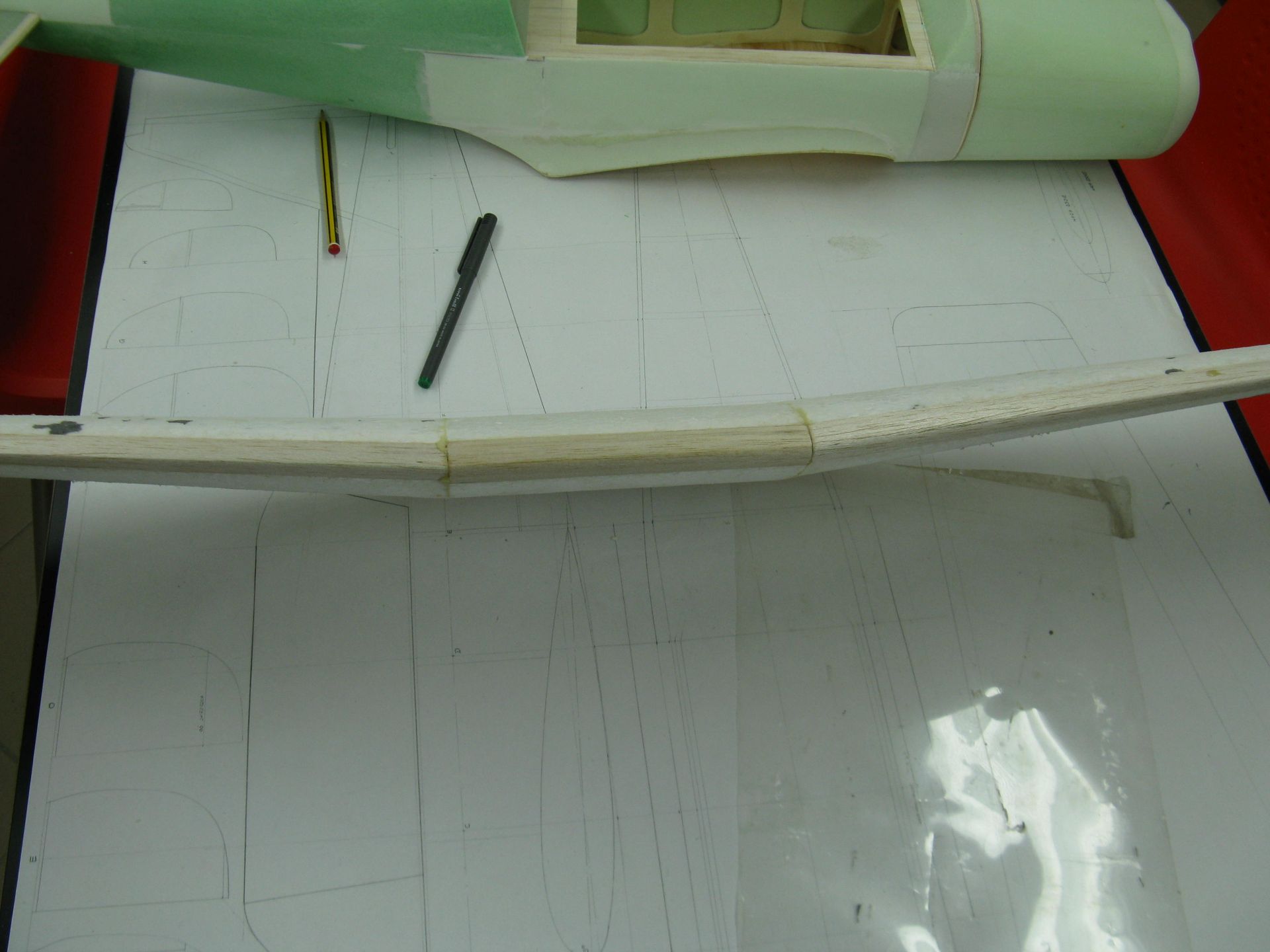

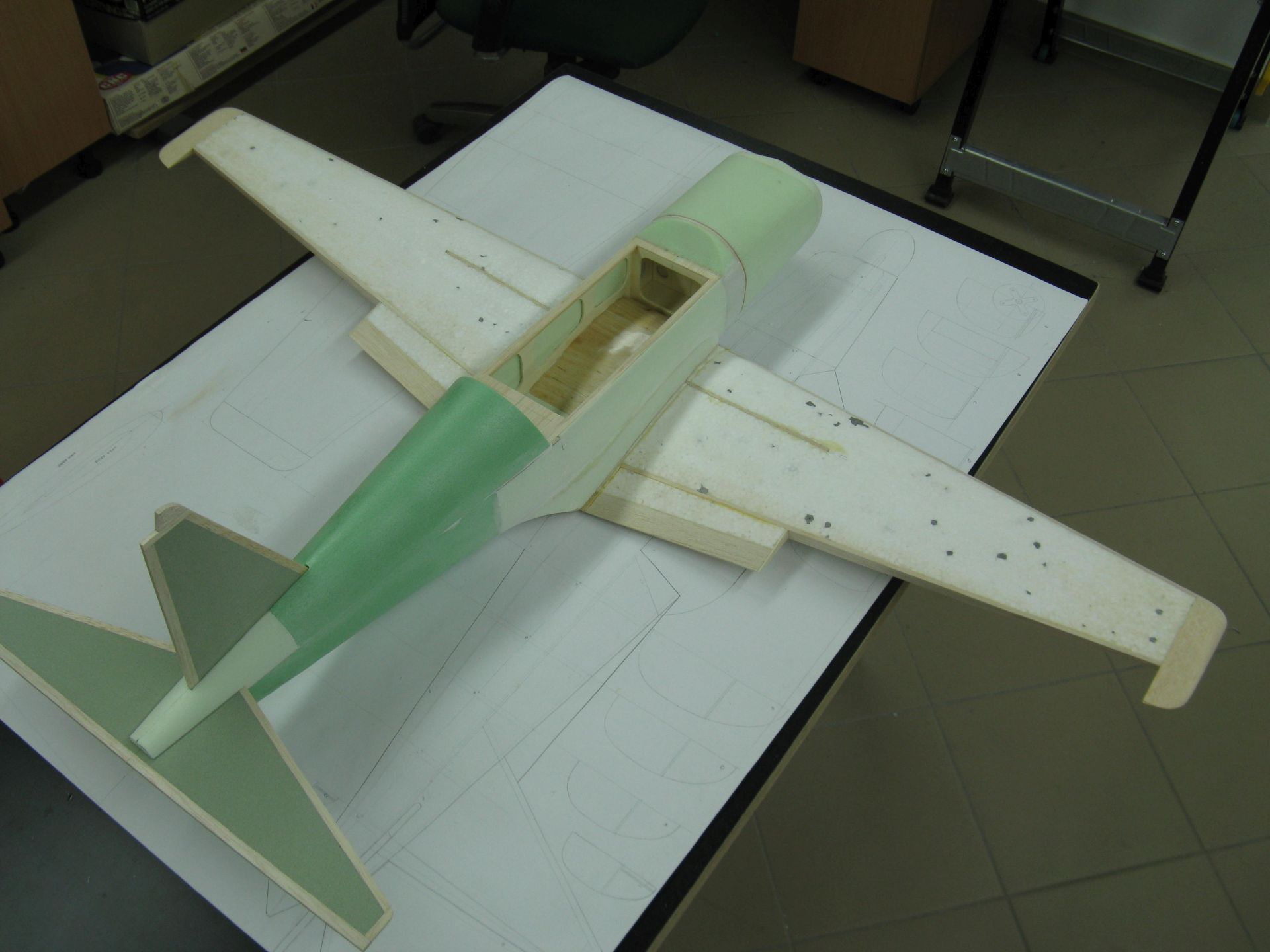

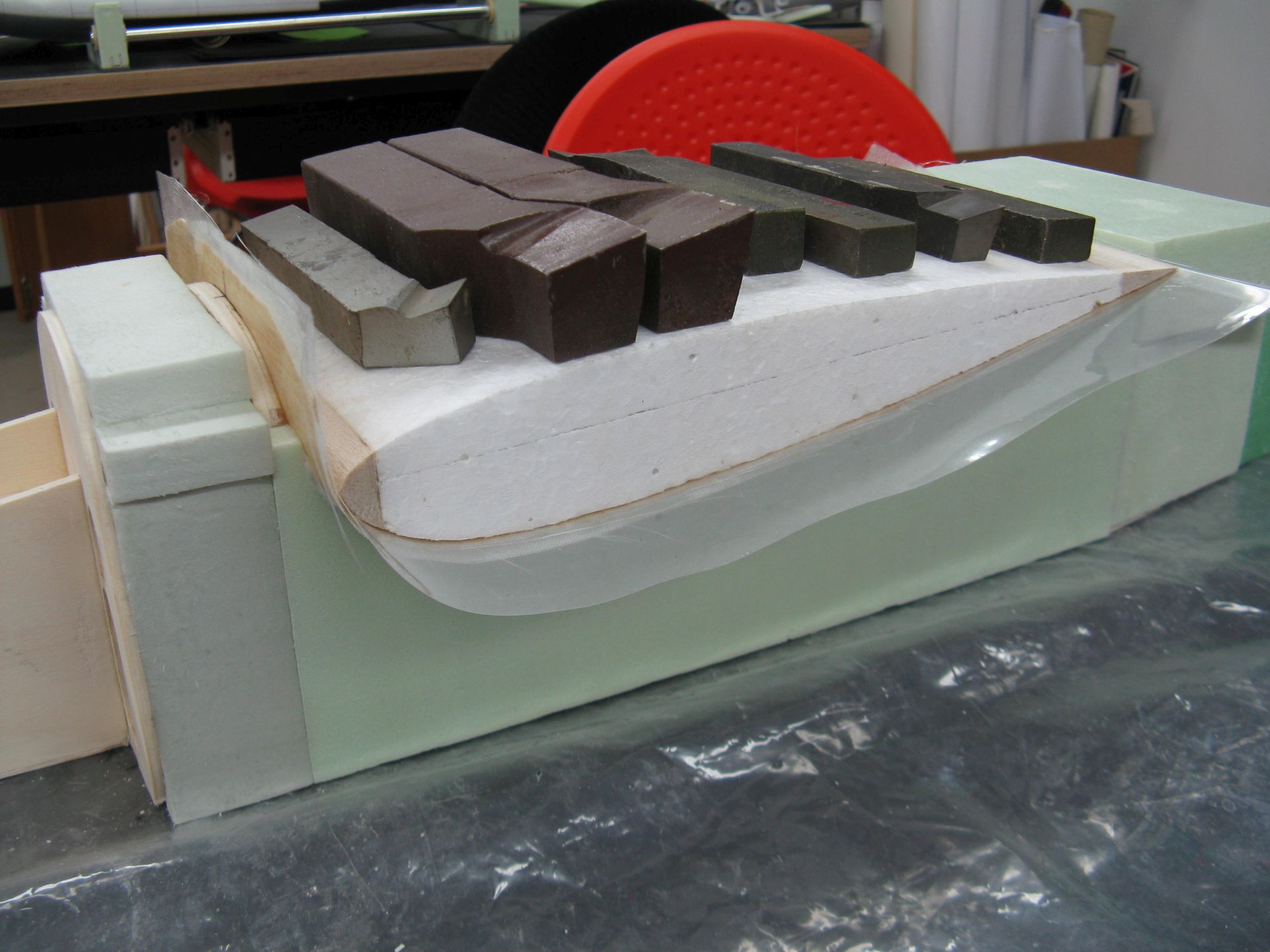

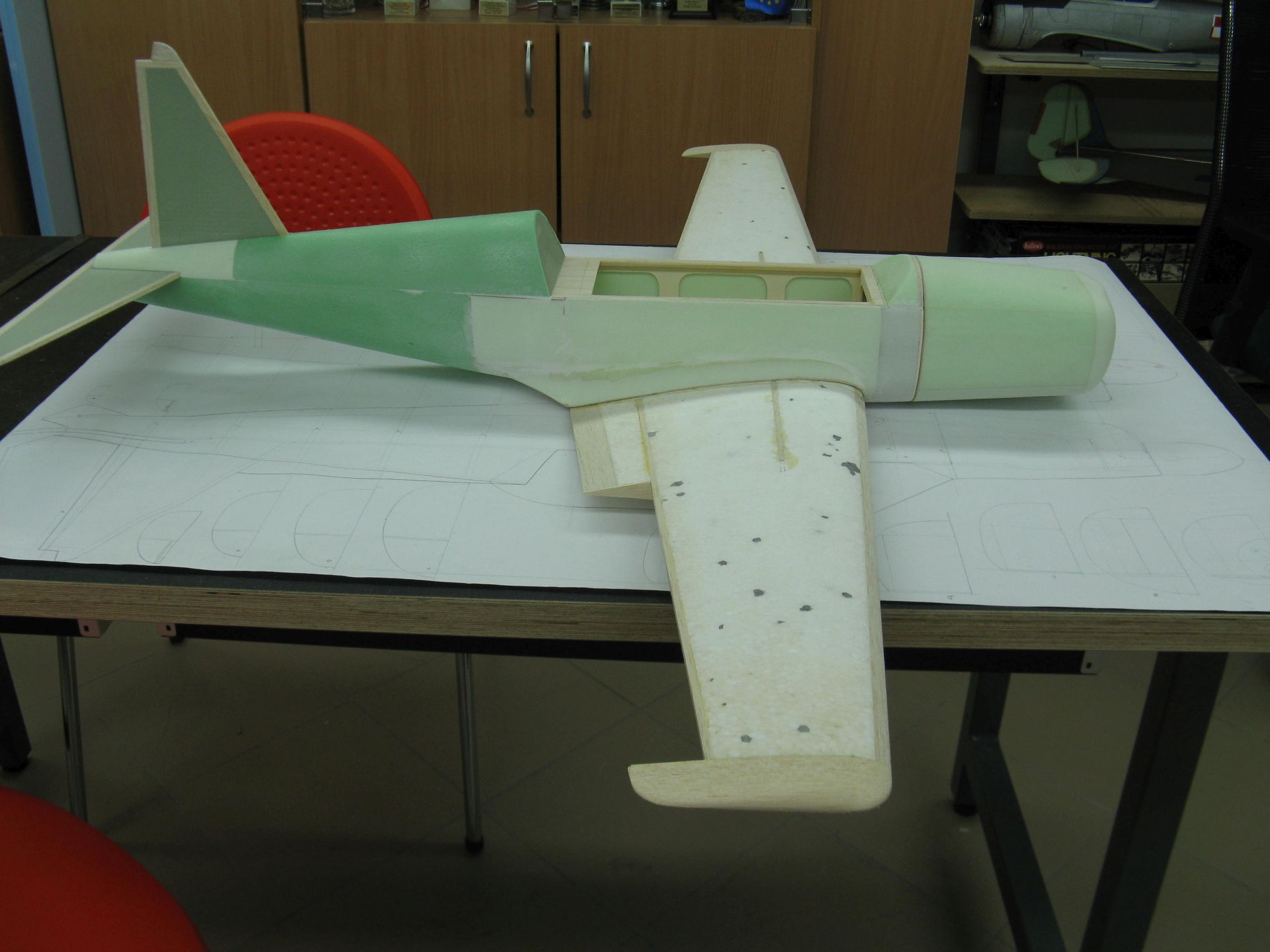

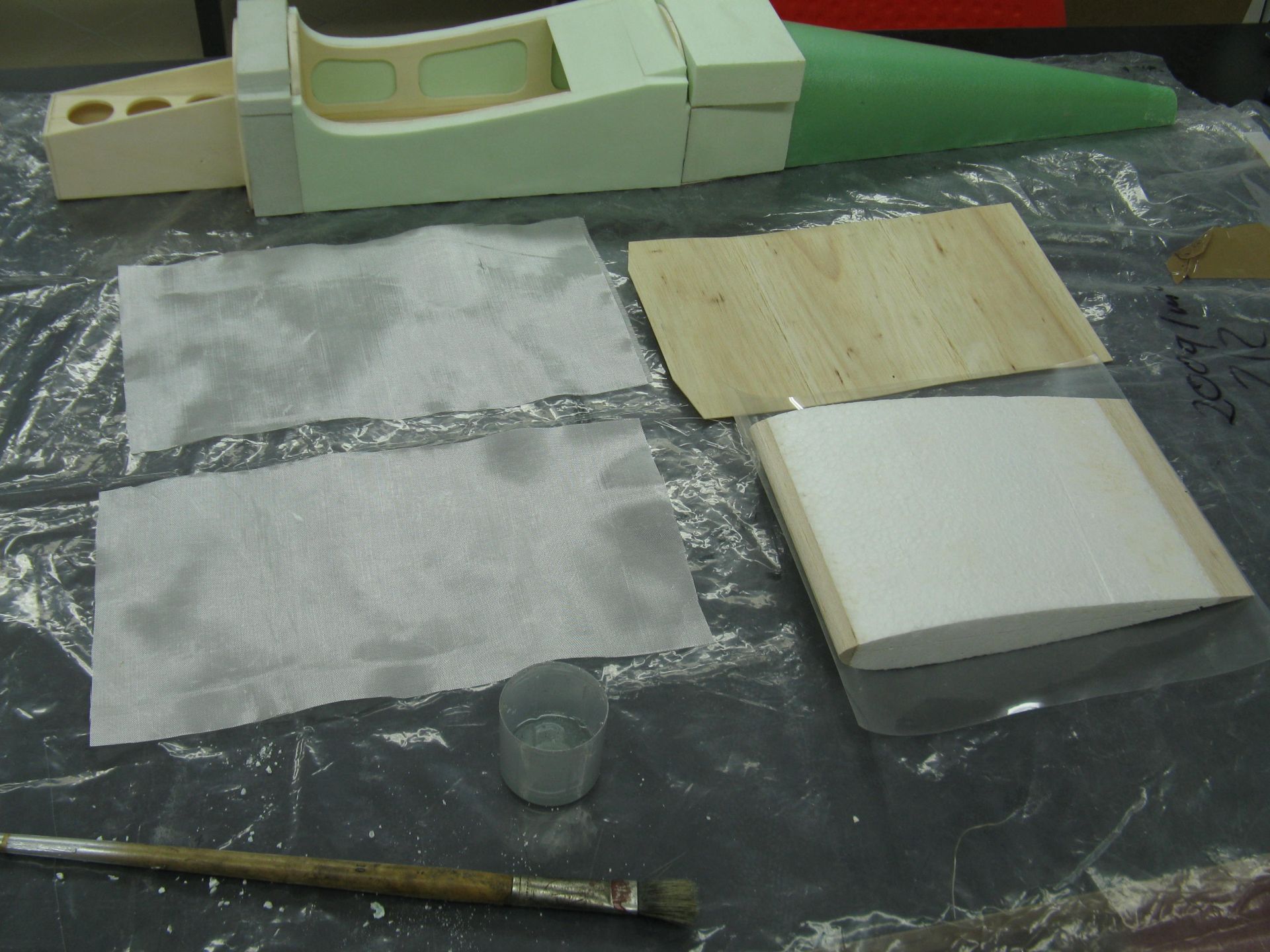

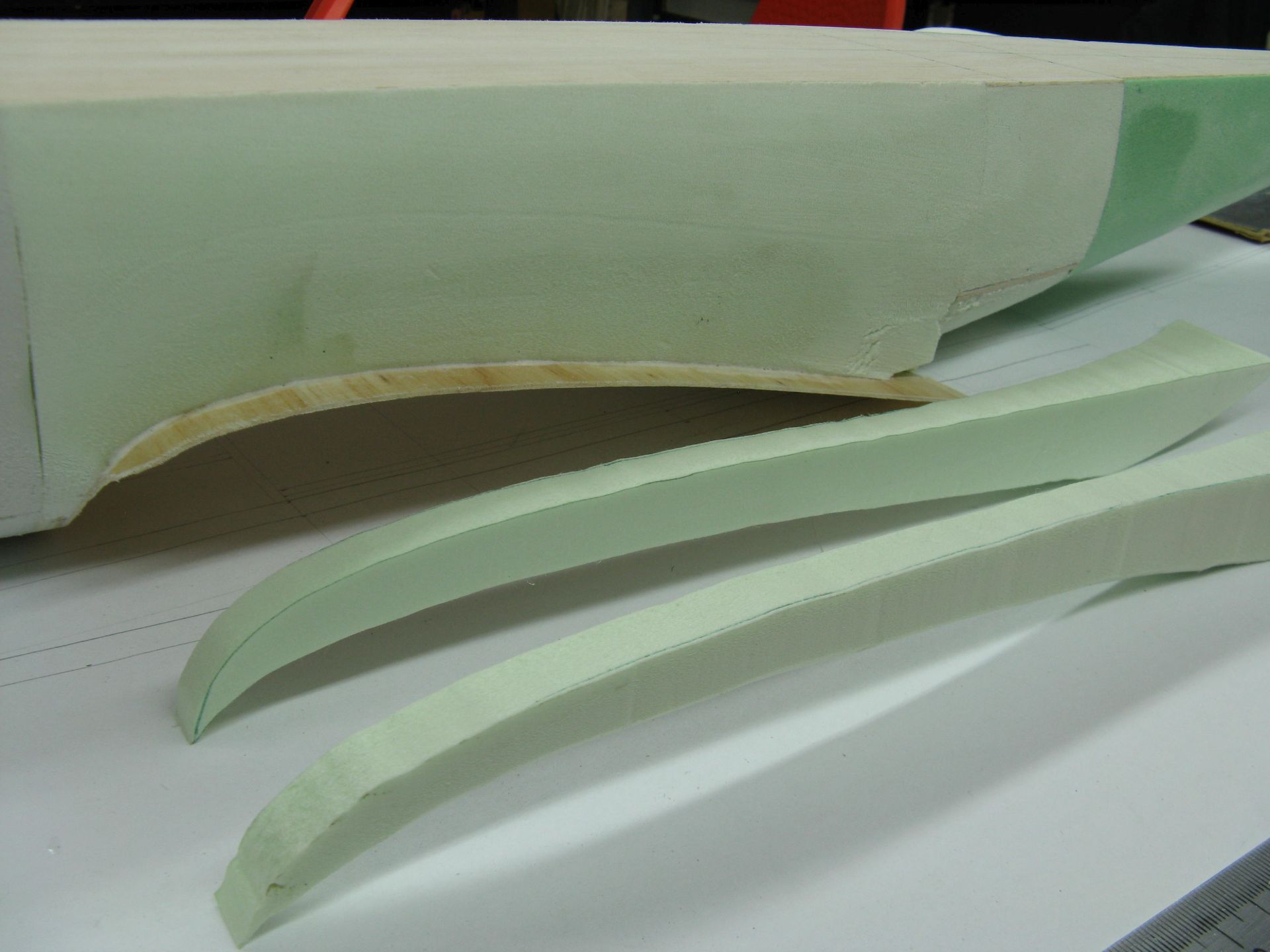

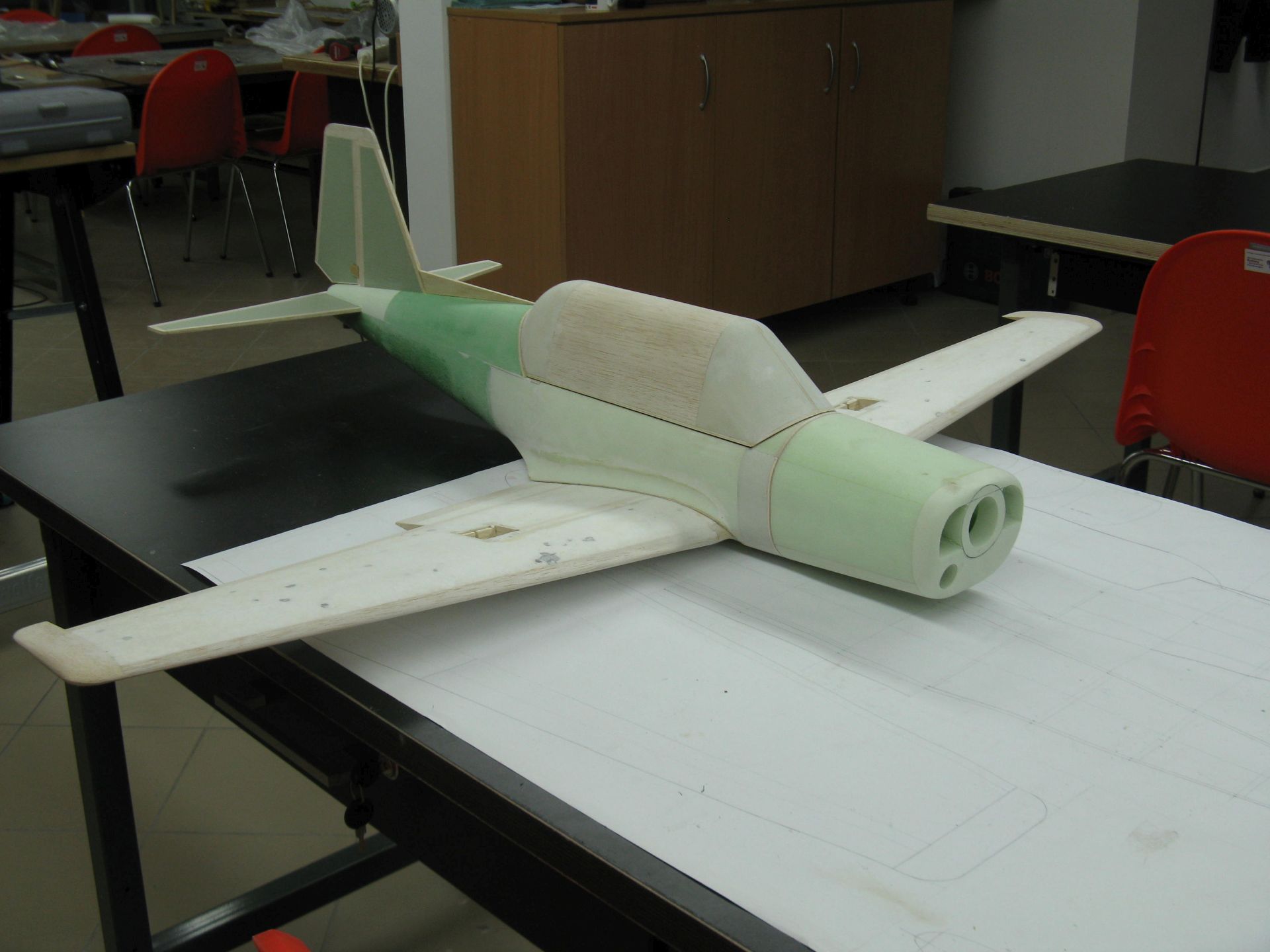

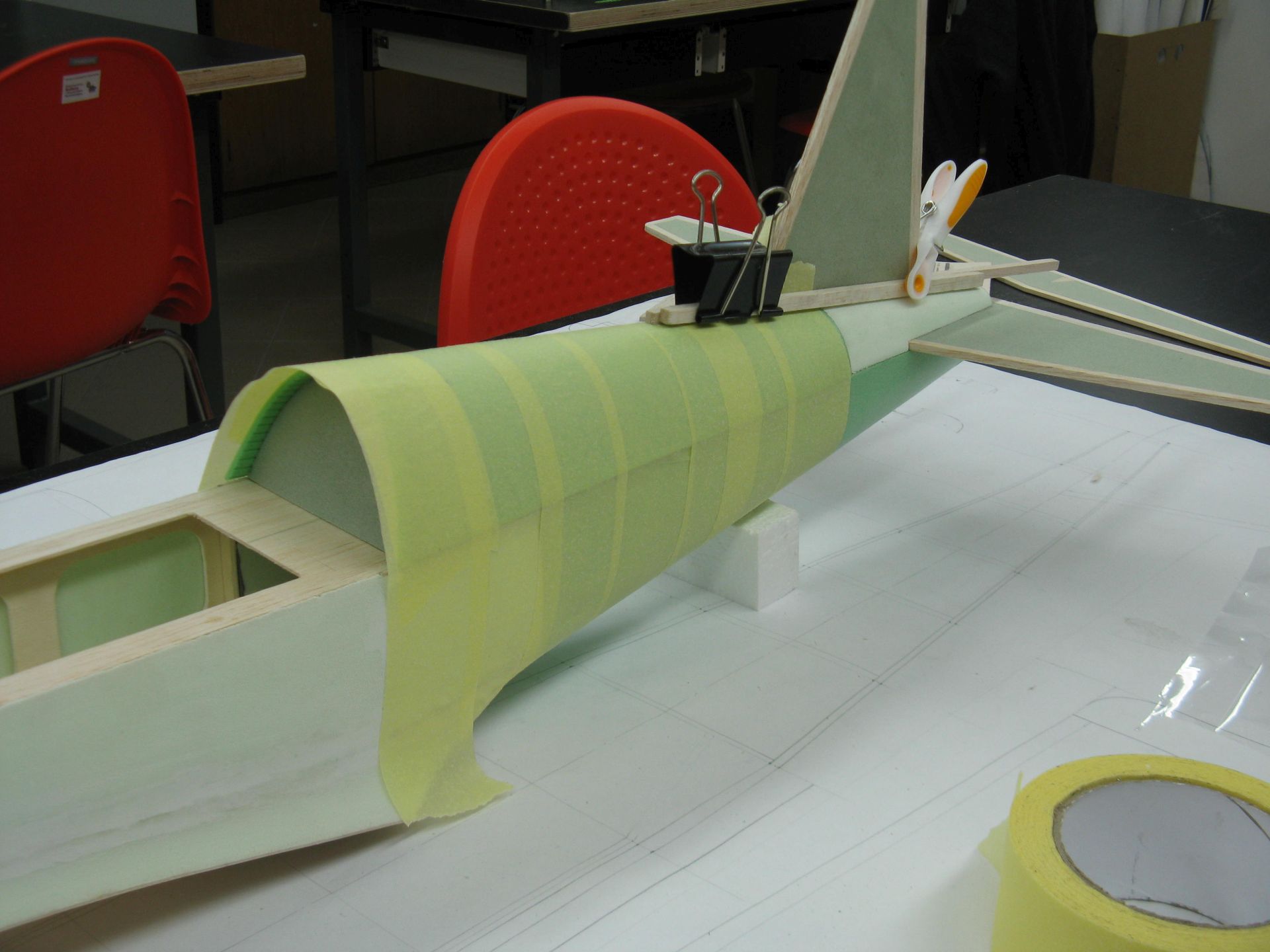

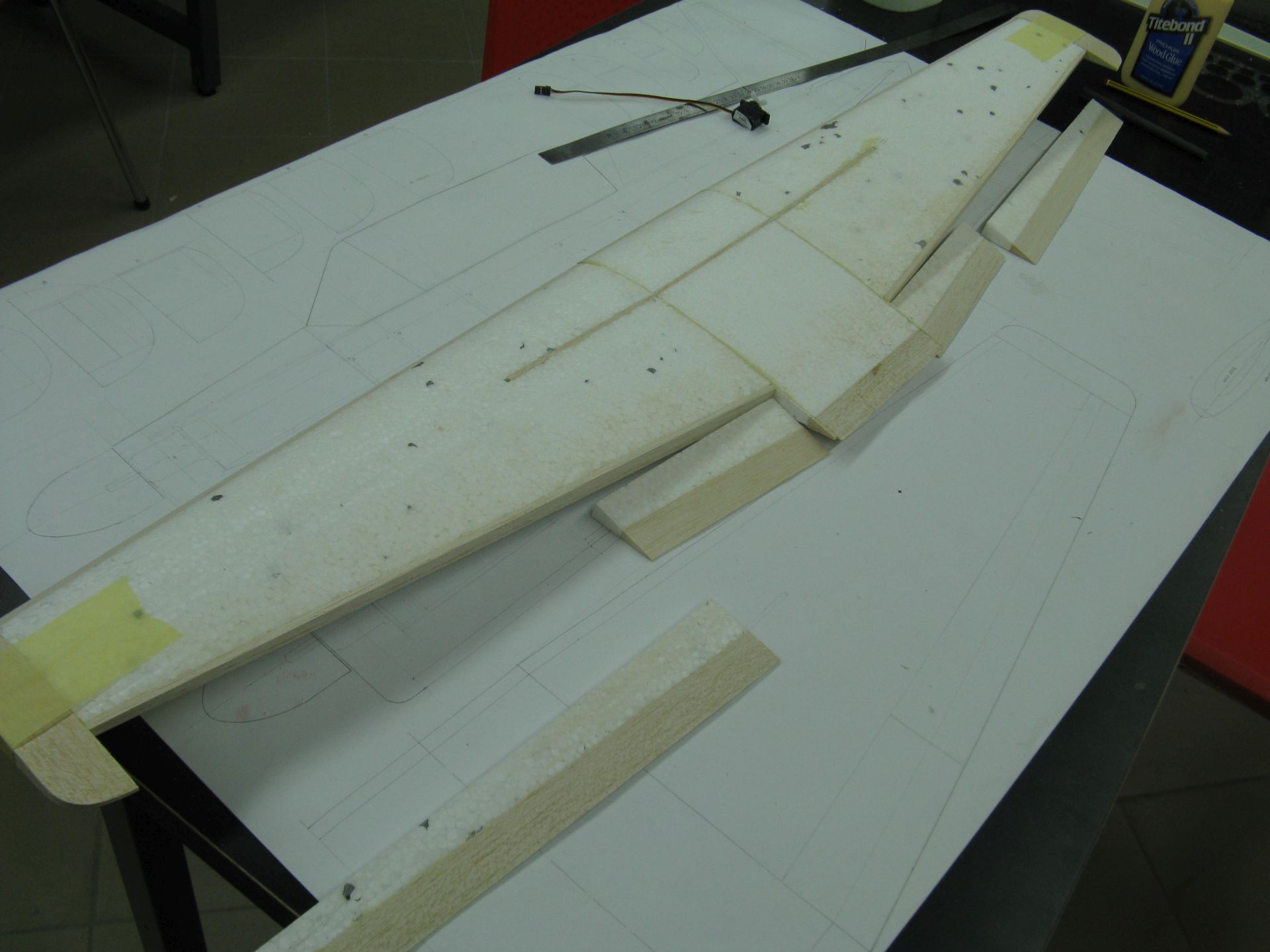

Oklejenie garbu kadłuba i sklejenie skrzydeł.


Załączniki:
IMG_3101.jpg [ 204.07 KiB | Przeglądany 15787 razy ]
IMG_3102.jpg [ 195.44 KiB | Przeglądany 15787 razy ]
IMG_3110.jpg [ 189.43 KiB | Przeglądany 15787 razy ]
IMG_3111.jpg [ 183.22 KiB | Przeglądany 15787 razy ]
IMG_3112.jpg [ 202.05 KiB | Przeglądany 15787 razy ]
IMG_3113.jpg [ 179.94 KiB | Przeglądany 15787 razy ]
IMG_3114.jpg [ 173.96 KiB | Przeglądany 15787 razy ]
IMG_3115.jpg [ 177.5 KiB | Przeglądany 15787 razy ]
IMG_3116.jpg [ 226.76 KiB | Przeglądany 15787 razy ]
IMG_3117.jpg [ 201.22 KiB | Przeglądany 15787 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

kesto
Post: 17 lut 2016, o 13:31
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk

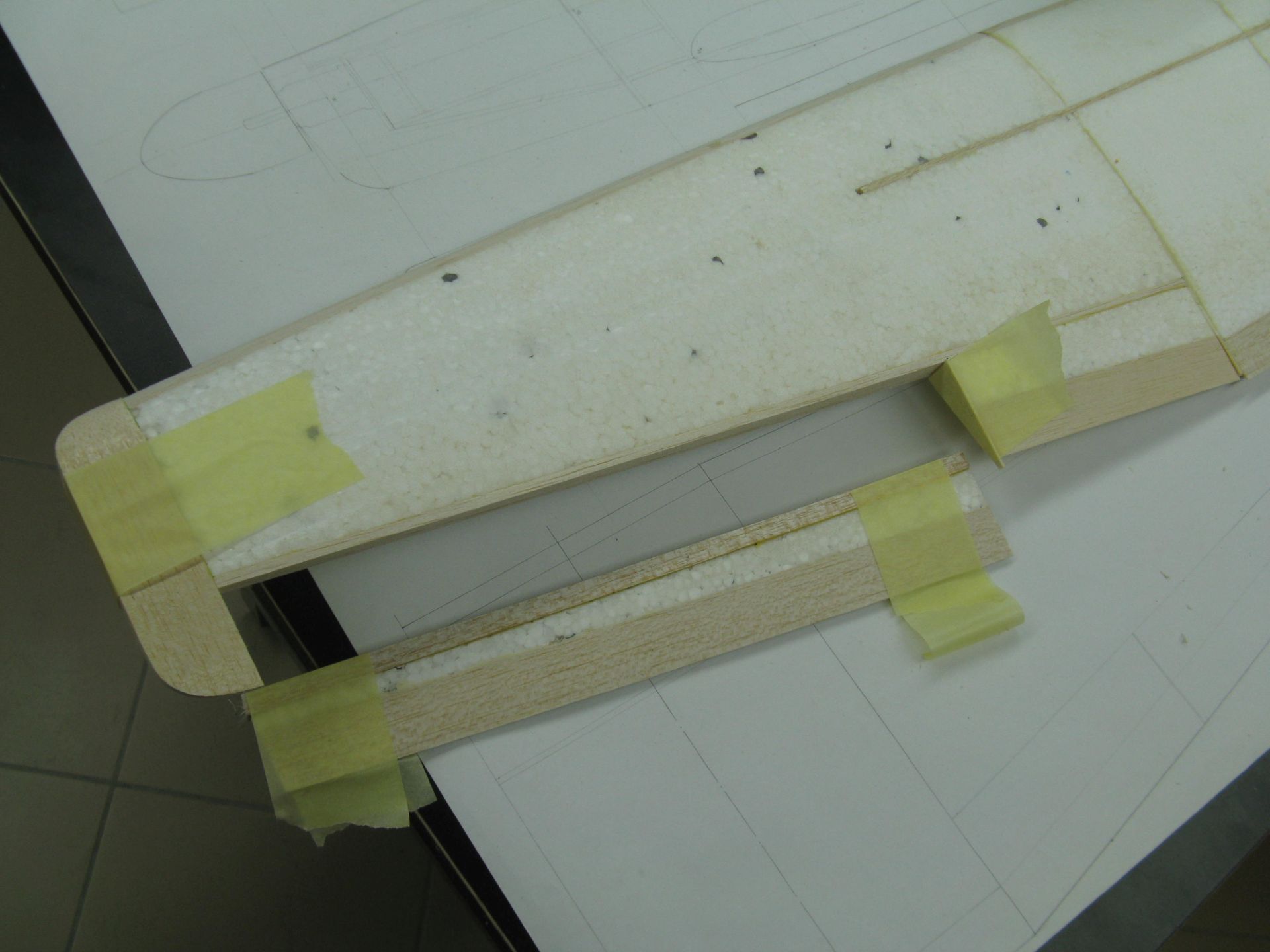

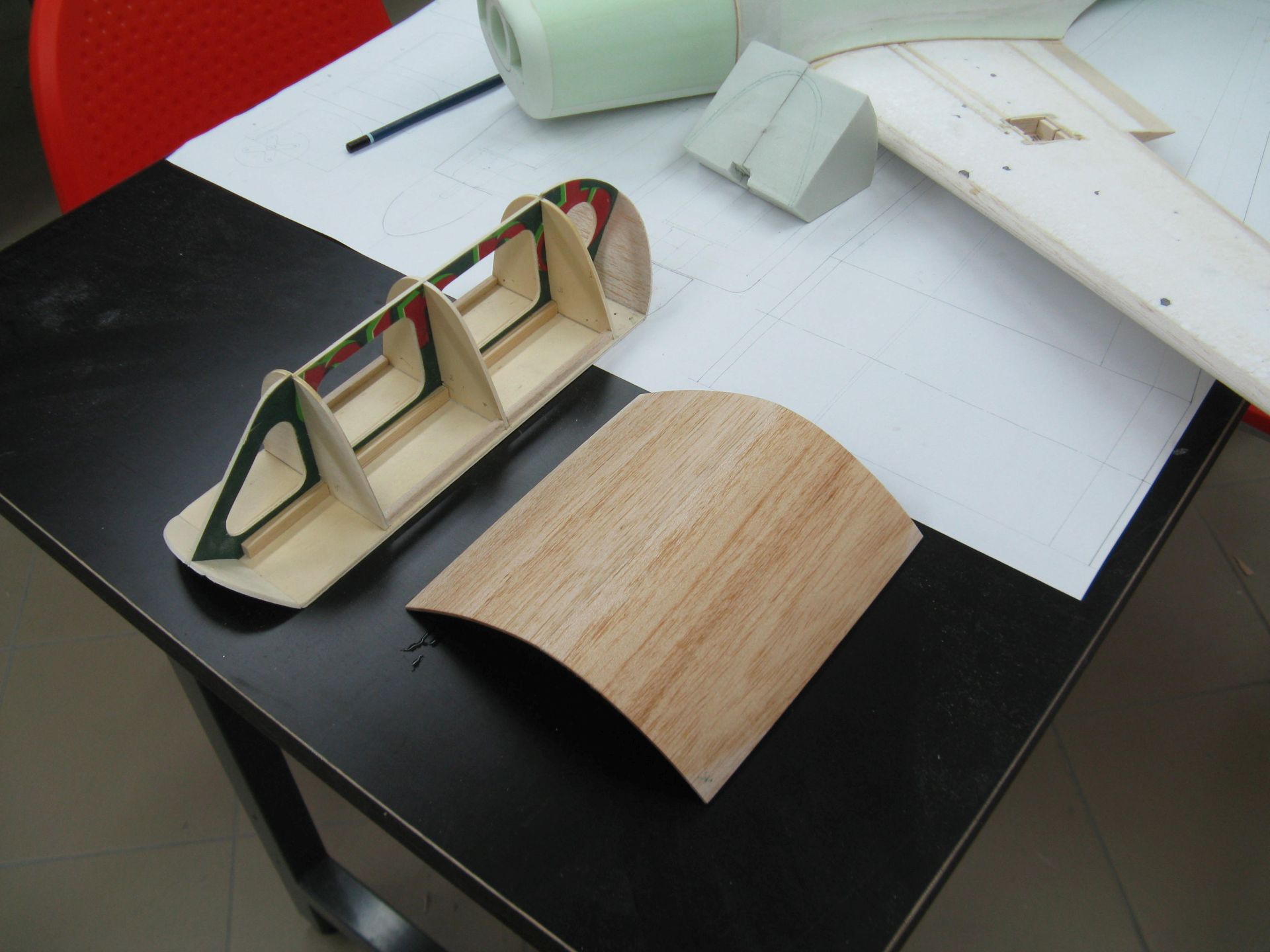

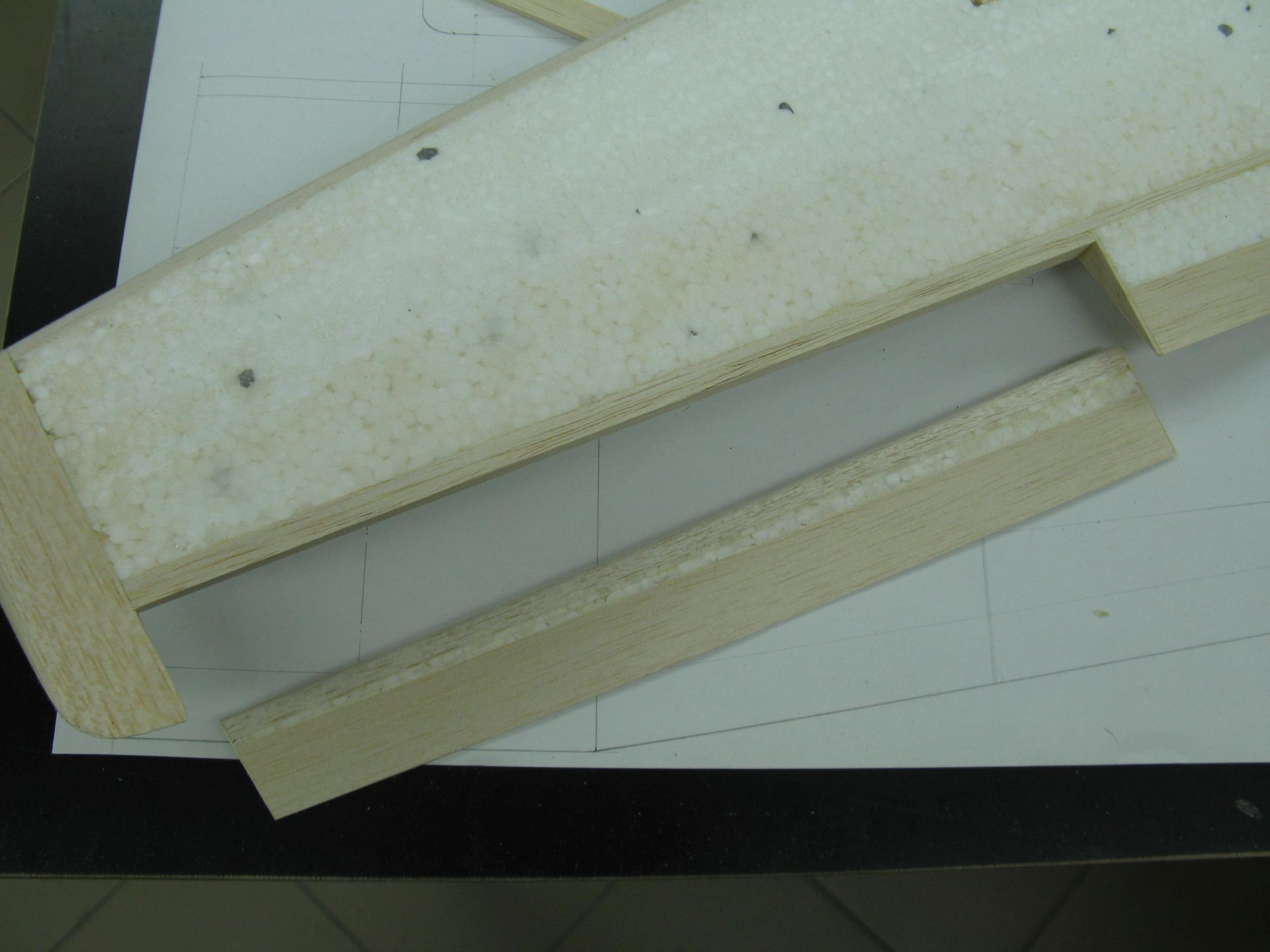

Odcięcie lotek i wstępne prace nad kopytem kabiny.


Załączniki:
IMG_3118.jpg [ 192.8 KiB | Przeglądany 15787 razy ]
IMG_3119.jpg [ 176.09 KiB | Przeglądany 15787 razy ]
IMG_3120.jpg [ 172.08 KiB | Przeglądany 15787 razy ]
IMG_3123.jpg [ 183.79 KiB | Przeglądany 15787 razy ]
IMG_3124.jpg [ 190.38 KiB | Przeglądany 15787 razy ]
IMG_3128.jpg [ 176.21 KiB | Przeglądany 15787 razy ]
IMG_3129.jpg [ 215.72 KiB | Przeglądany 15787 razy ]
IMG_3130.jpg [ 197.48 KiB | Przeglądany 15787 razy ]
IMG_3131.jpg [ 209.86 KiB | Przeglądany 15787 razy ]
IMG_3132.jpg [ 216.02 KiB | Przeglądany 15787 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

kesto
Post: 17 lut 2016, o 13:38
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk

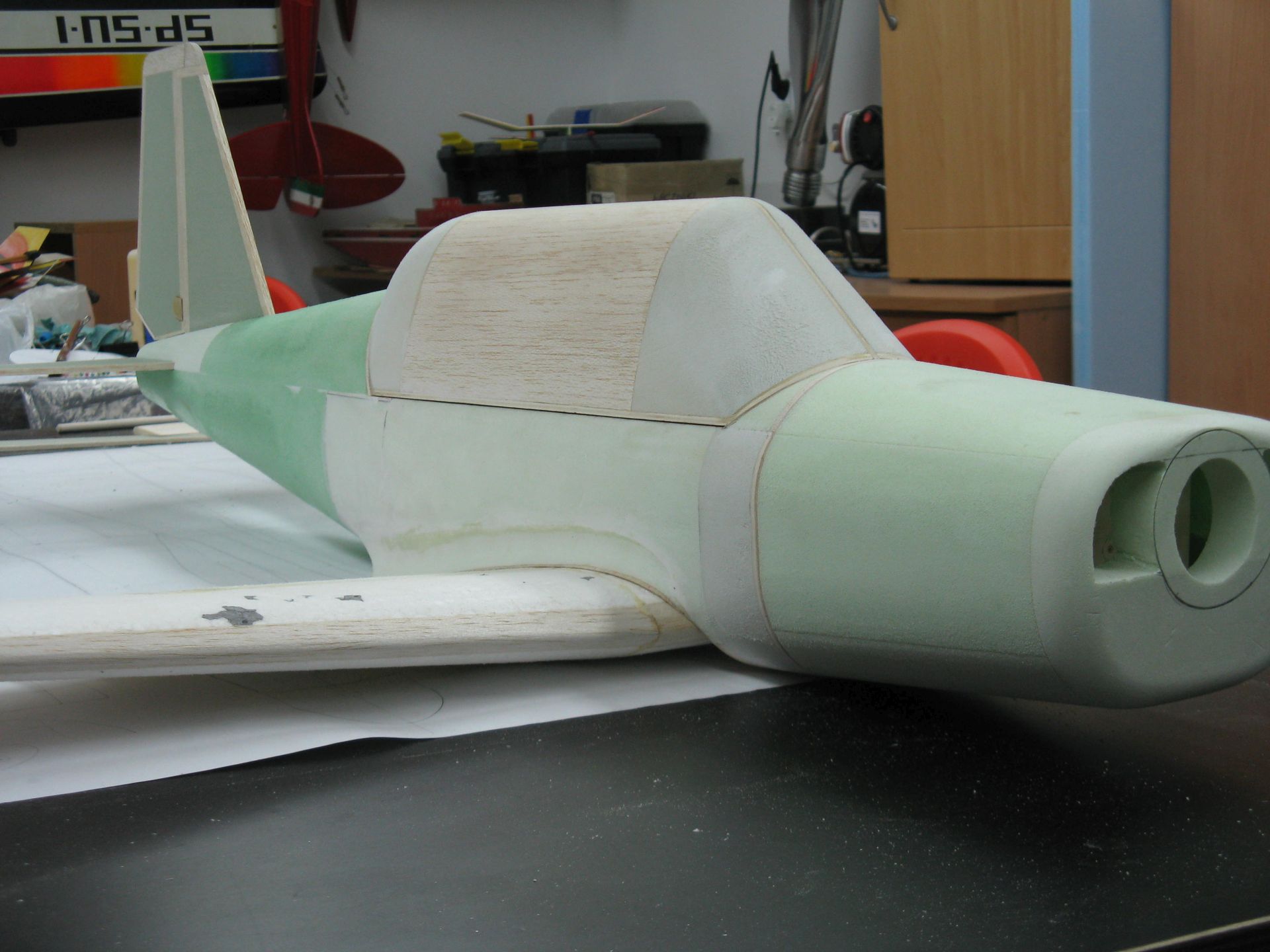

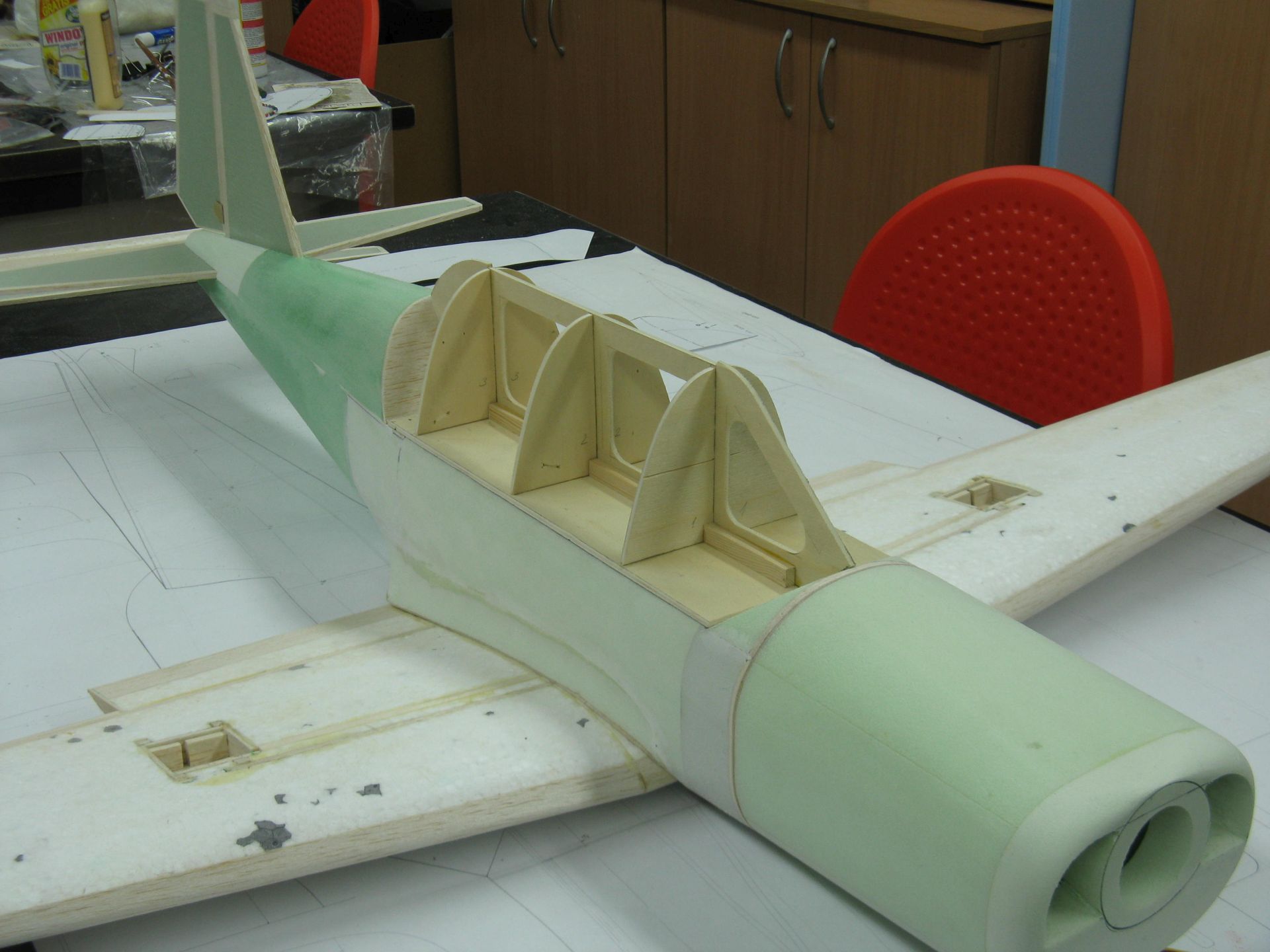

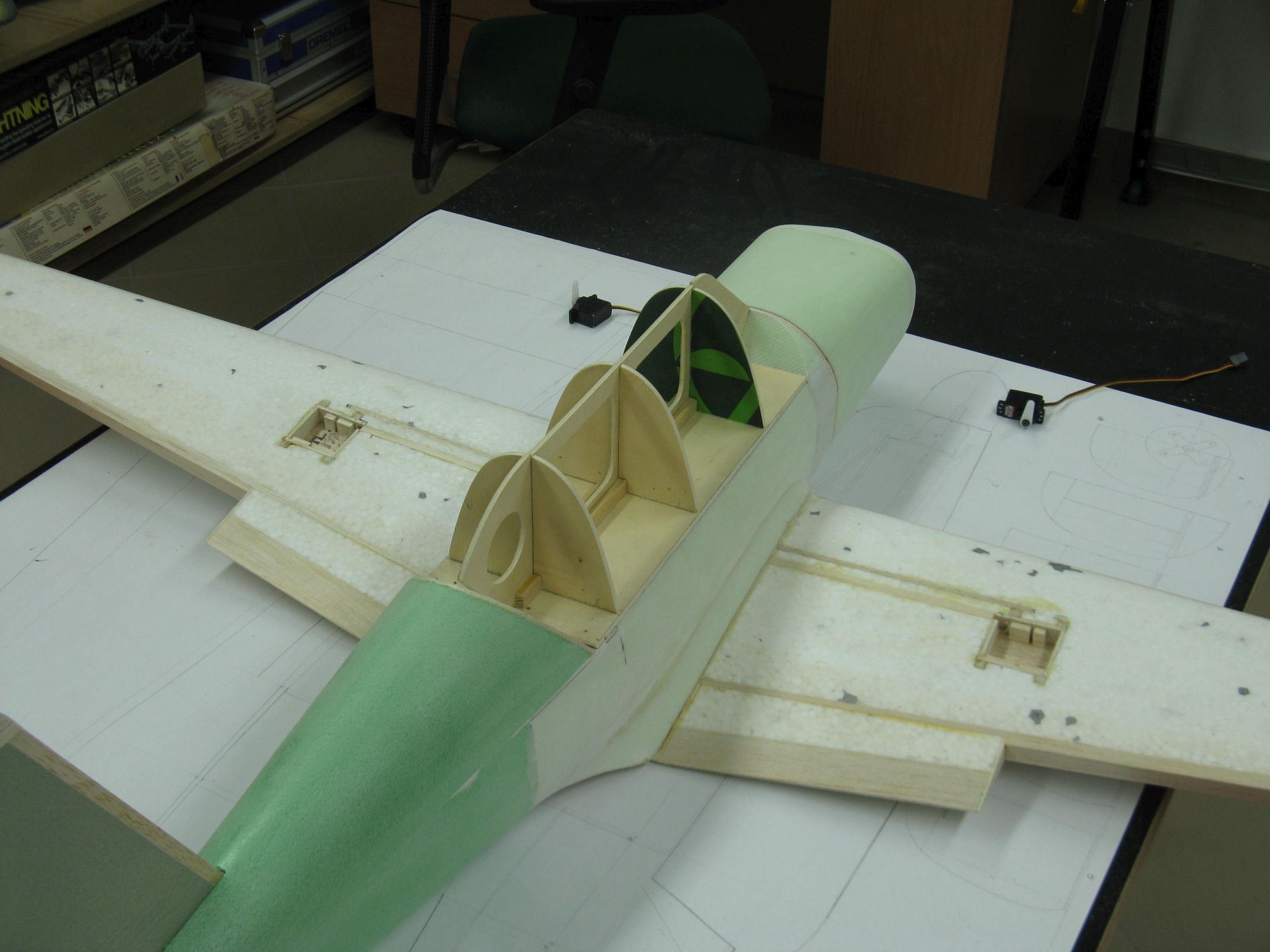

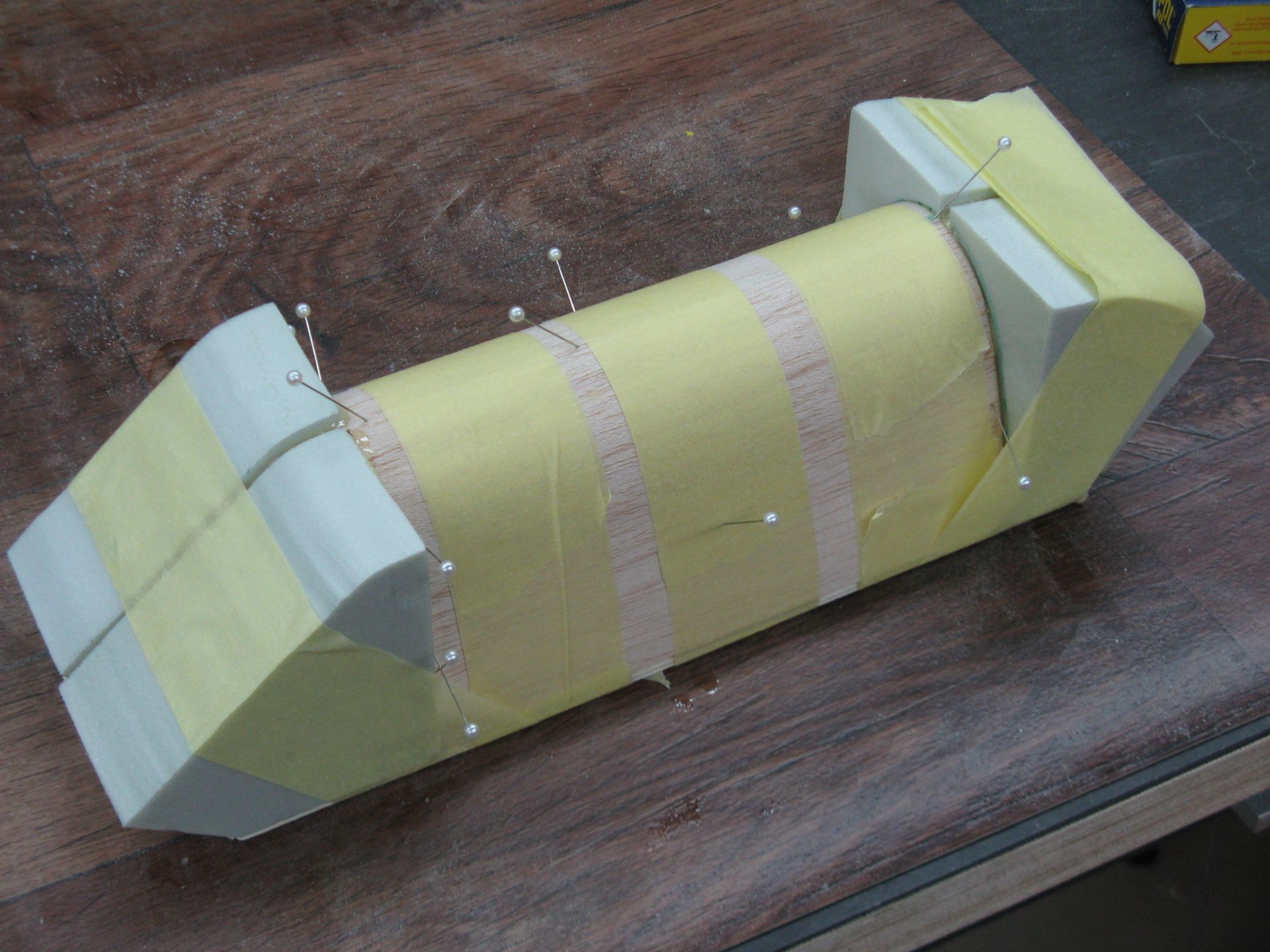

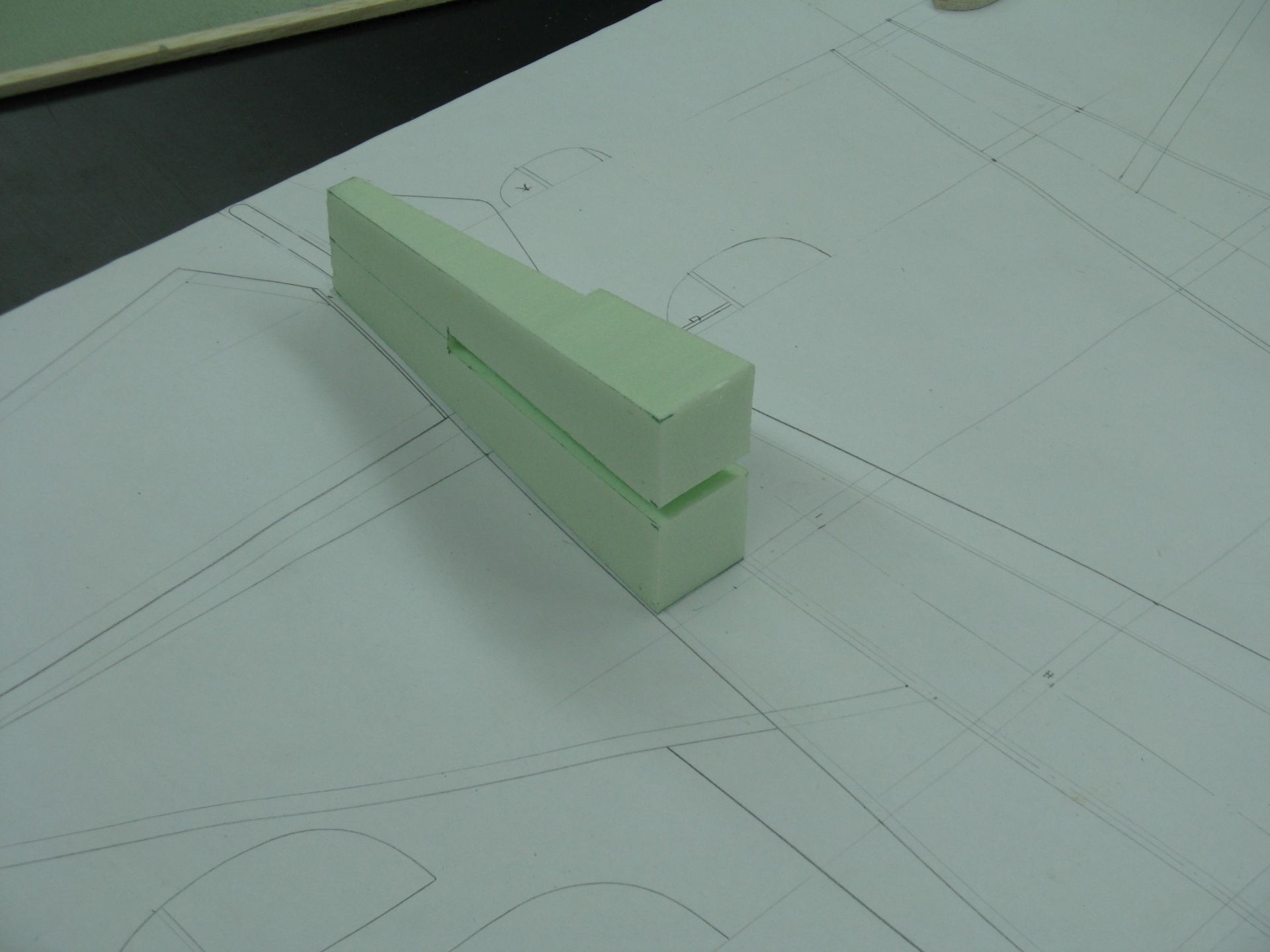

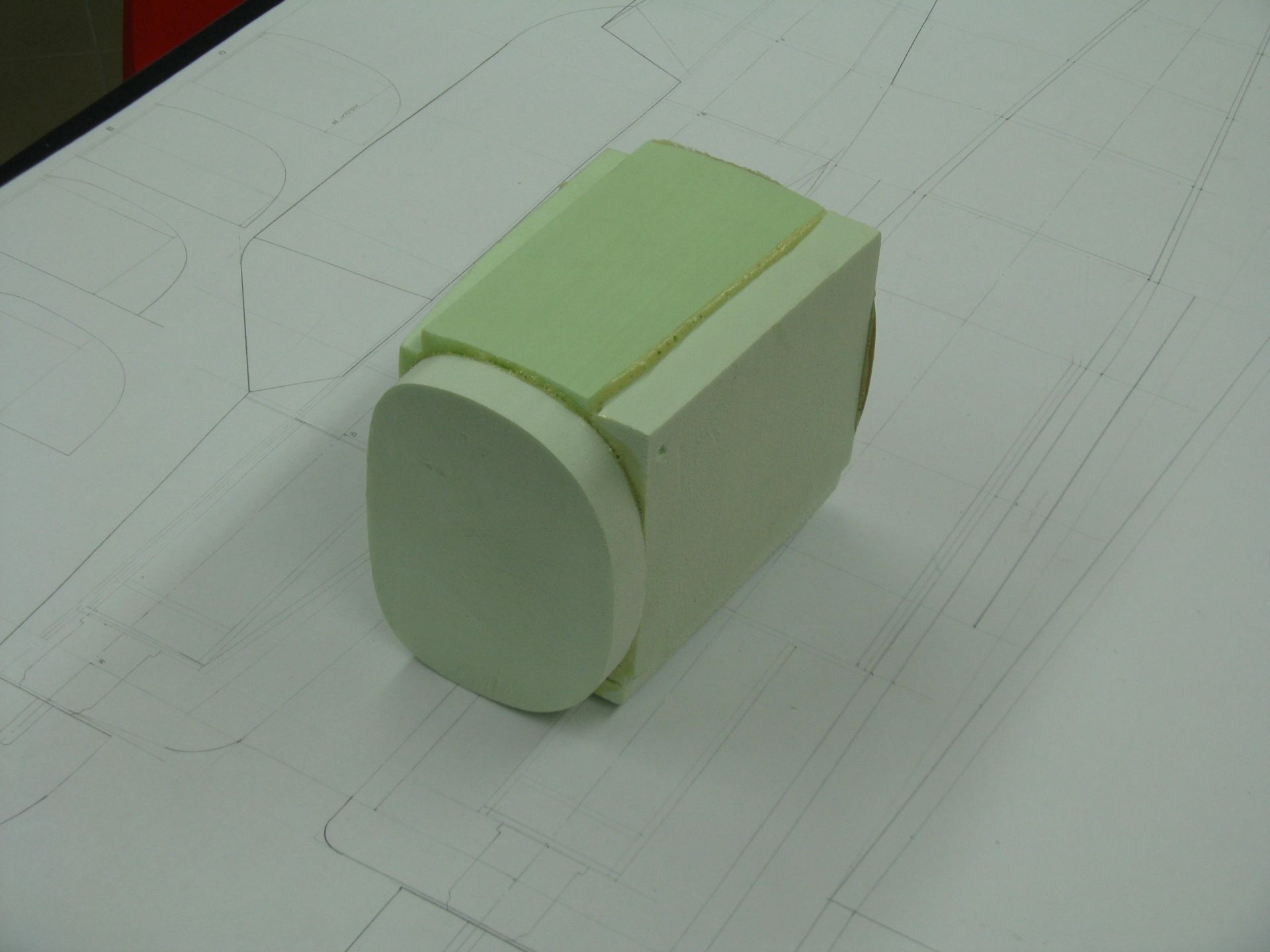

Dalsze prace nad kopytem kabiny.


Załączniki:
IMG_3133.jpg [ 300.99 KiB | Przeglądany 15785 razy ]
IMG_3134.jpg [ 215.23 KiB | Przeglądany 15785 razy ]
IMG_3135.jpg [ 221.1 KiB | Przeglądany 15785 razy ]
IMG_3136.jpg [ 188.45 KiB | Przeglądany 15785 razy ]
IMG_3137.jpg [ 197.91 KiB | Przeglądany 15785 razy ]
IMG_3138.jpg [ 255.36 KiB | Przeglądany 15785 razy ]
IMG_3139.jpg [ 259.01 KiB | Przeglądany 15785 razy ]
IMG_3140.jpg [ 248.36 KiB | Przeglądany 15785 razy ]
IMG_3141.jpg [ 232.96 KiB | Przeglądany 15785 razy ]
IMG_3142.jpg [ 183.91 KiB | Przeglądany 15785 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil
