 Tytuł: Su 29 1250mm
Post: 30 wrz 2014, o 21:59
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2964
Lokalizacja: Warszawa
Mała extra zakończona, na wycinankę większej czekam więc w ramach pracy na zimę zacząłem robić przymiarkę do Su 29-lekkiego. Wizualizacje w SketchUp- jakaś wersja do użytku domowego. Jak widać można jakoś zwizualizować nawet zaimportowane pliki CAD. Może warto ogarnąć ten program.


Załączniki:
kadłub sam144.jpg
kadłub sam144.jpg [ 77.97 KiB | Przeglądany 8855 razy ]
kadłub sam12.jpg
kadłub sam12.jpg [ 104.13 KiB | Przeglądany 8855 razy ]
kadłub sam1.jpg
kadłub sam1.jpg [ 99.95 KiB | Przeglądany 8855 razy ]
Na górę
 Wyświetl profil

Post: 15 paź 2014, o 22:12
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2964
Lokalizacja: Warszawa

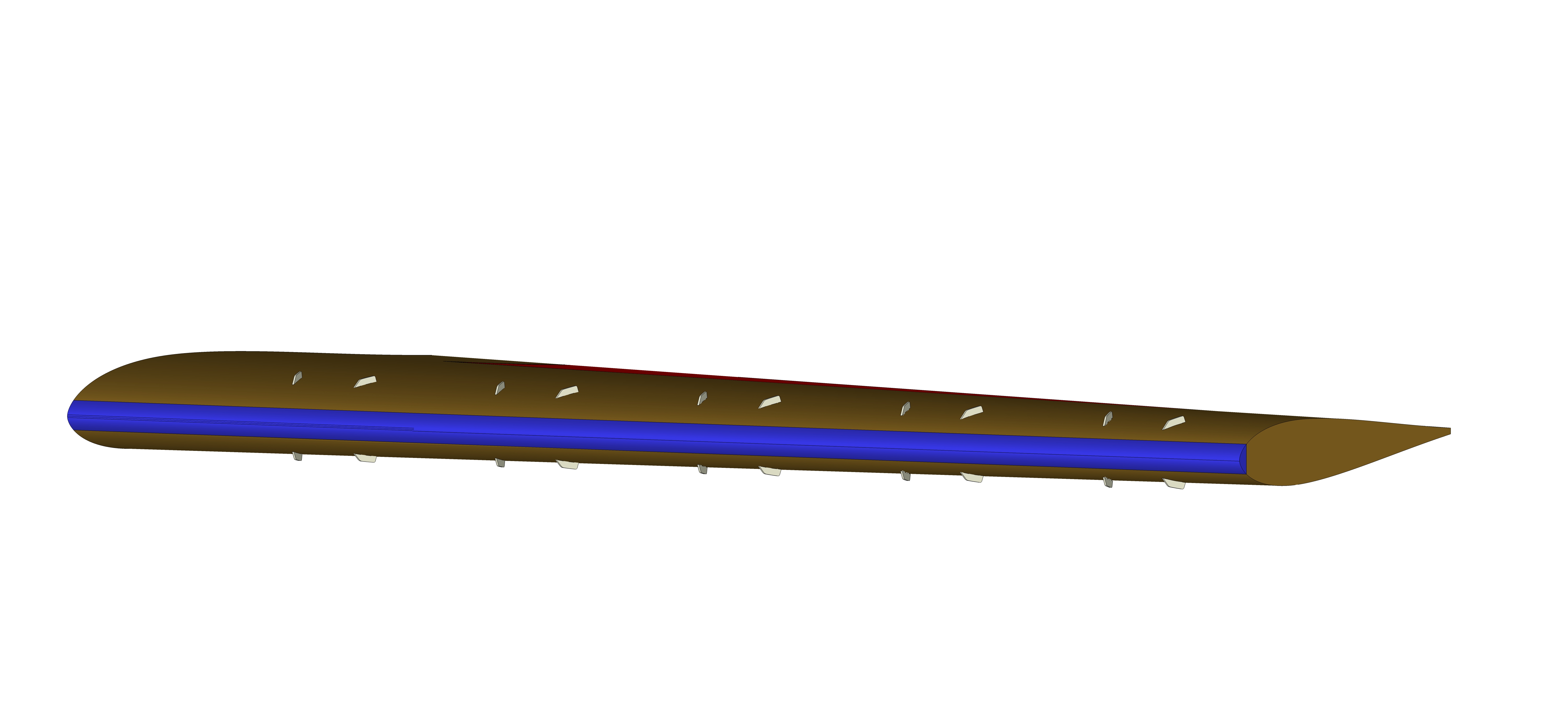

Sprawy su posunęły się dalej. Zaprojektowałem skrzydła, dokończyłem rysowanie, zrobiłem formatki i wysłałem do wyceny. Jestem bardzo ciekawy efektu. Model będzie dość lekki. Zmieniłem profil na bardziej funflajowy, dodałem generatory Vortex które ponoć zdecydowanie poprawiają właściwości aerodynamiczne płatów. Parę screenów:


Załączniki:
kadłub sam1ll.jpg
kadłub sam1ll.jpg [ 2.34 MiB | Przeglądany 8767 razy ]
kadłub sam1.jpg
kadłub sam1.jpg [ 1.09 MiB | Przeglądany 8767 razy ]
formatki su 29 offset zoptymalizowane bez mostkow.JPG
formatki su 29 offset zoptymalizowane bez mostkow.JPG [ 490.26 KiB | Przeglądany 8782 razy ]
kadłub sam1za.jpg
kadłub sam1za.jpg [ 1.66 MiB | Przeglądany 8782 razy ]
skrzydło vortexy1.jpg
skrzydło vortexy1.jpg [ 756.77 KiB | Przeglądany 8782 razy ]
skrzydło vortexy.jpg
skrzydło vortexy.jpg [ 896.31 KiB | Przeglądany 8782 razy ]
skrzydło su 2 d prawie gotowe1.jpg
skrzydło su 2 d prawie gotowe1.jpg [ 1.91 MiB | Przeglądany 8782 razy ]
kadłub sam.jpg
kadłub sam.jpg [ 514.53 KiB | Przeglądany 8782 razy ]
Na górę
 Wyświetl profil

Post: 25 lis 2014, o 22:06
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2964
Lokalizacja: Warszawa

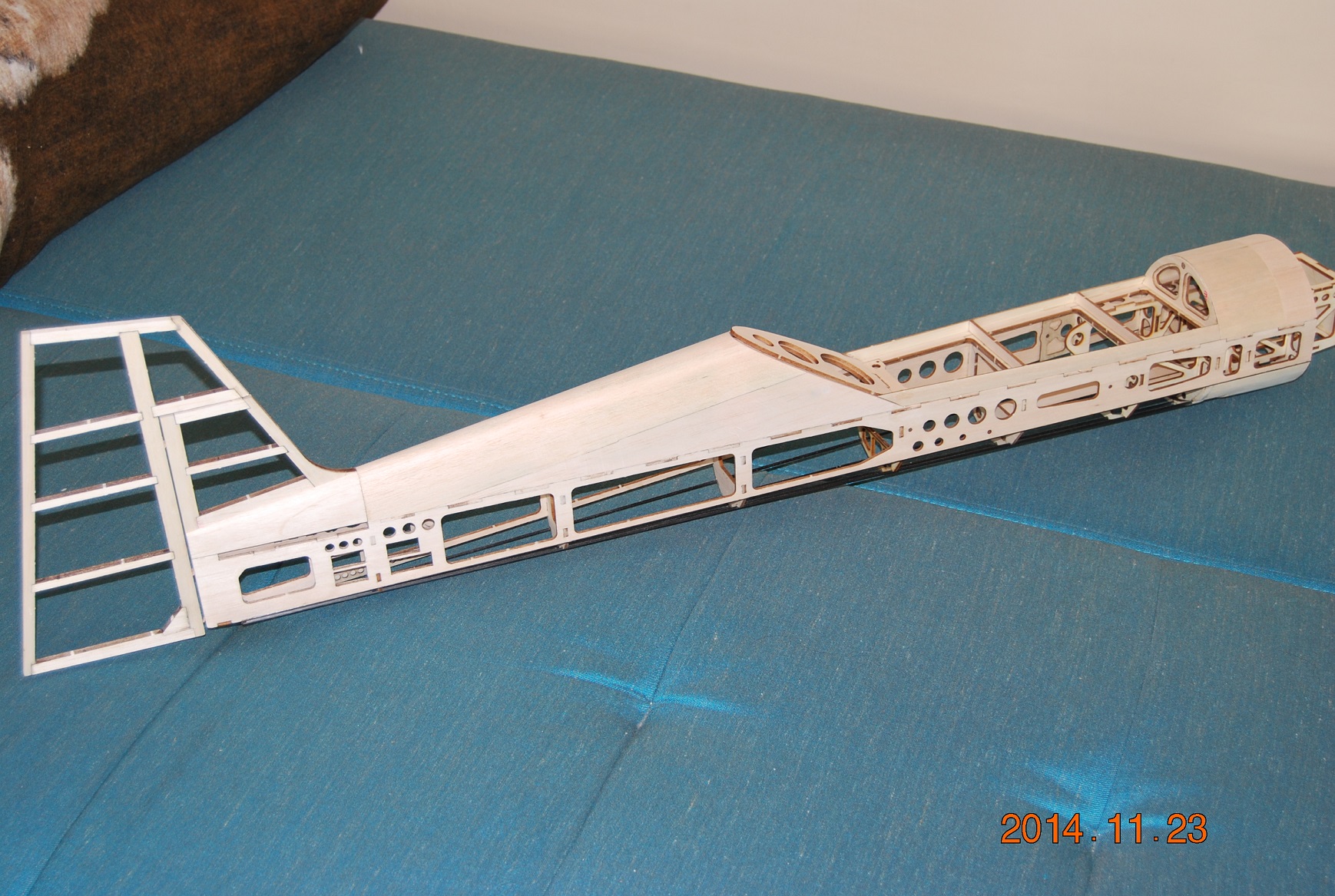

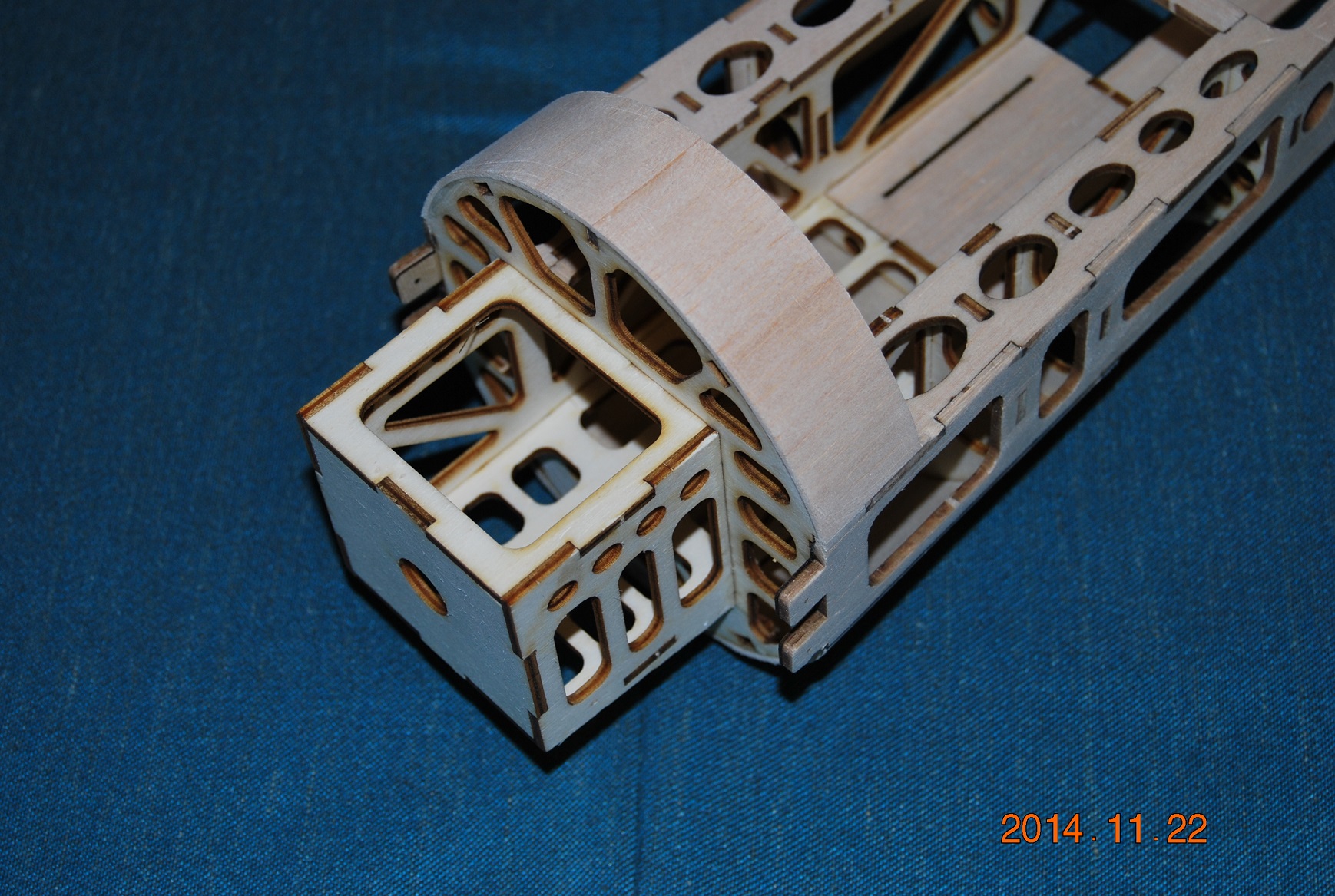

Doszły formatki Su jakiś czas temu. Skleiłem kadłub. To co na zdjęciach wraz z usterzeniem poziomym waży 198g.Kopyto kabiny jest już wyfrezowane i niebawem będzie u mnie. Niestety ale kopyto maski musze narysować raz jeszcze i chyba zrobię to w sketchupie. Zobaczymy. Z wagi jestem zadowolony bo wychodzi lekko a kadłub jest sztywny. Dwa screeny z Rhinoceros (trial)


Załączniki:
ma2.jpg [ 93.12 KiB | Przeglądany 8601 razy ]
ma.jpg [ 93.06 KiB | Przeglądany 8601 razy ]
DSC_0010.JPG [ 674.19 KiB | Przeglądany 8601 razy ]
DSC_0011.JPG [ 731.04 KiB | Przeglądany 8601 razy ]
DSC_0012.JPG [ 554.71 KiB | Przeglądany 8601 razy ]
DSC_0013.JPG [ 648.03 KiB | Przeglądany 8601 razy ]
DSC_0014.JPG [ 730.53 KiB | Przeglądany 8601 razy ]
DSC_0015.JPG [ 808.77 KiB | Przeglądany 8601 razy ]
DSC_0016.JPG [ 634.8 KiB | Przeglądany 8601 razy ]
DSC_0017.JPG [ 491.65 KiB | Przeglądany 8601 razy ]
DSC_0018.JPG [ 571.99 KiB | Przeglądany 8601 razy ]
DSC_0019.JPG [ 471.3 KiB | Przeglądany 8601 razy ]
DSC_0020.JPG [ 818.96 KiB | Przeglądany 8601 razy ]
DSC_0021.JPG [ 686.37 KiB | Przeglądany 8601 razy ]
DSC_0022.JPG [ 519.82 KiB | Przeglądany 8601 razy ]
DSC_0023.JPG [ 553.71 KiB | Przeglądany 8601 razy ]
Na górę
 Wyświetl profil

Post: 1 gru 2014, o 17:59
Offline
Modelarz
Awatar użytkownika

Rejestracja: 29 maja 2013, o 20:29
Posty: 6
Lokalizacja: Grzybów/Europa
Dawno nie zaglądałem, jako, że praca nie pozwala ale mam chwilowi Wi-fi przy A2 w D, a tu proszę następna maszyna w produkcji. :D


Na górę
 Wyświetl profil

Post: 10 sty 2015, o 18:03
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2964
Lokalizacja: Warszawa

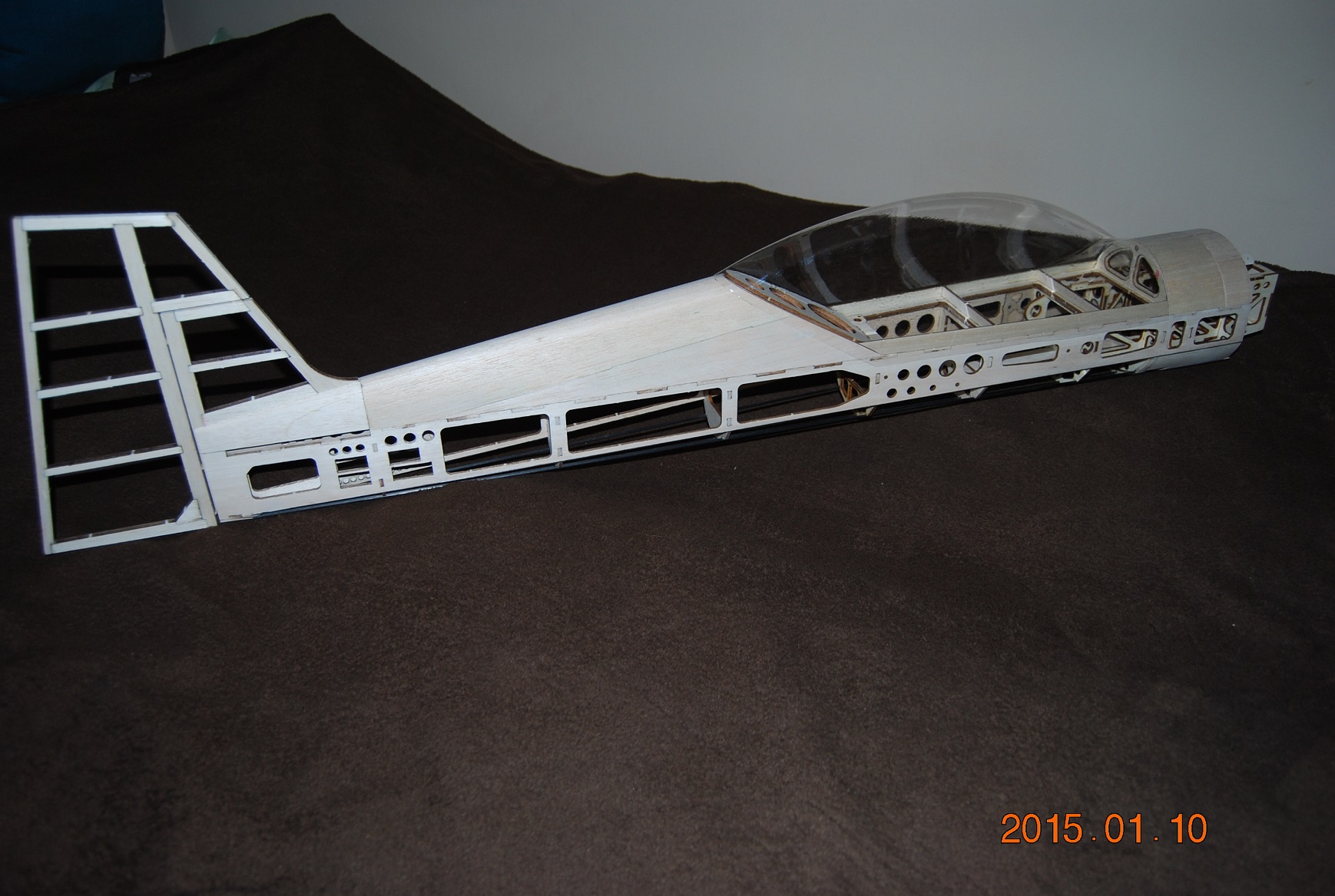

Dawno nic nie pisałem bo i nie było o czym. Dostałem kopyto kabiny, wyszpachlowałem je, pomalowałem, wygładziłem a dziś zrobiłem próbną wytłoczkę z Vivaku. Samo tłoczenie poszło bez problemów. Kabina wydaje mi się za cienka ale może to złudzenie.


Załączniki:
DSC_0043.JPG [ 464.19 KiB | Przeglądany 8295 razy ]
DSC_0042.JPG [ 490.87 KiB | Przeglądany 8295 razy ]
