kesto
Post: 19 lut 2015, o 16:13
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk

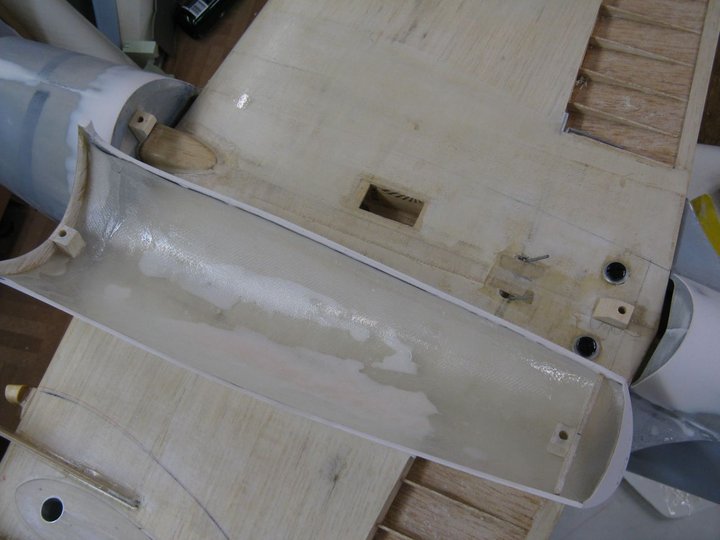

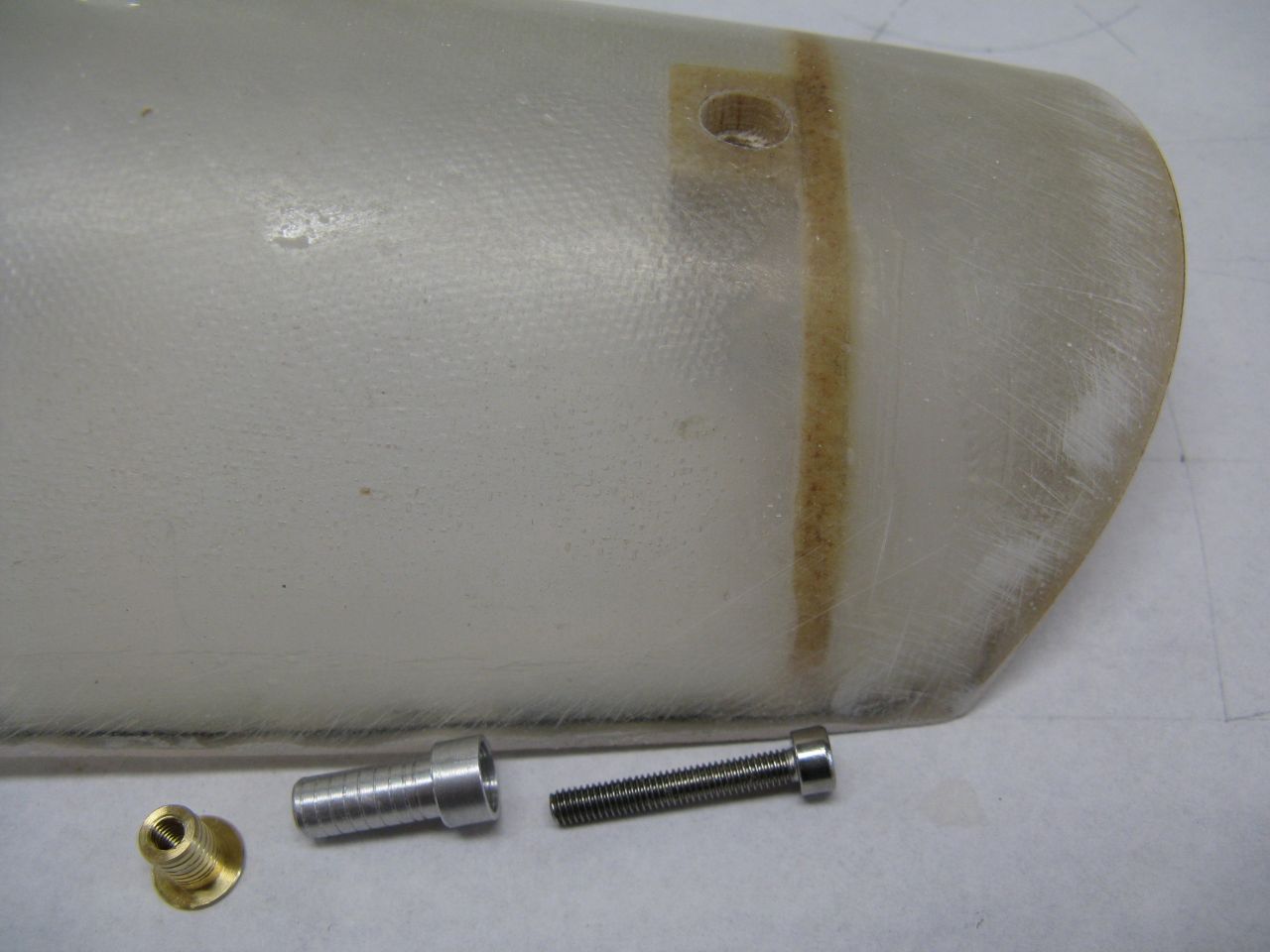

Do zamontowania elementu kadłuba pod skrzydłem, zrobiłem tulejki prowadzące z duralu (wklejone w spód kadłuba) i nagwintowane tulejki z mosiądzu jako nakrętki.


Załączniki:
0braz 032.jpg
0braz 032.jpg [ 120.13 KiB | Przeglądany 9112 razy ]
0braz 033.jpg
0braz 033.jpg [ 99.52 KiB | Przeglądany 9112 razy ]
0braz 034.jpg
0braz 034.jpg [ 96.96 KiB | Przeglądany 9112 razy ]
0braz 035.jpg
0braz 035.jpg [ 105.6 KiB | Przeglądany 9112 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

kesto
Post: 20 lut 2015, o 17:52
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk

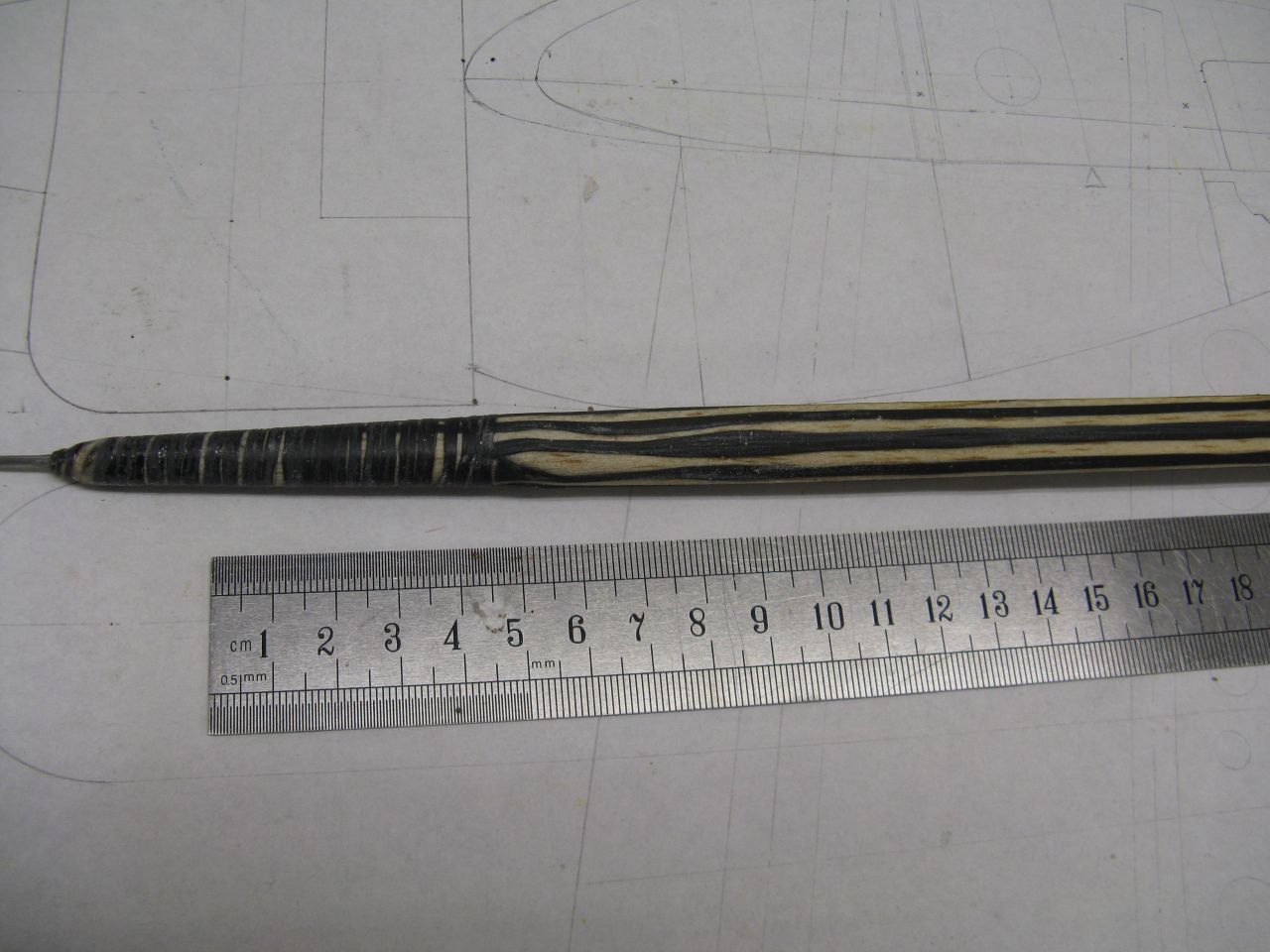

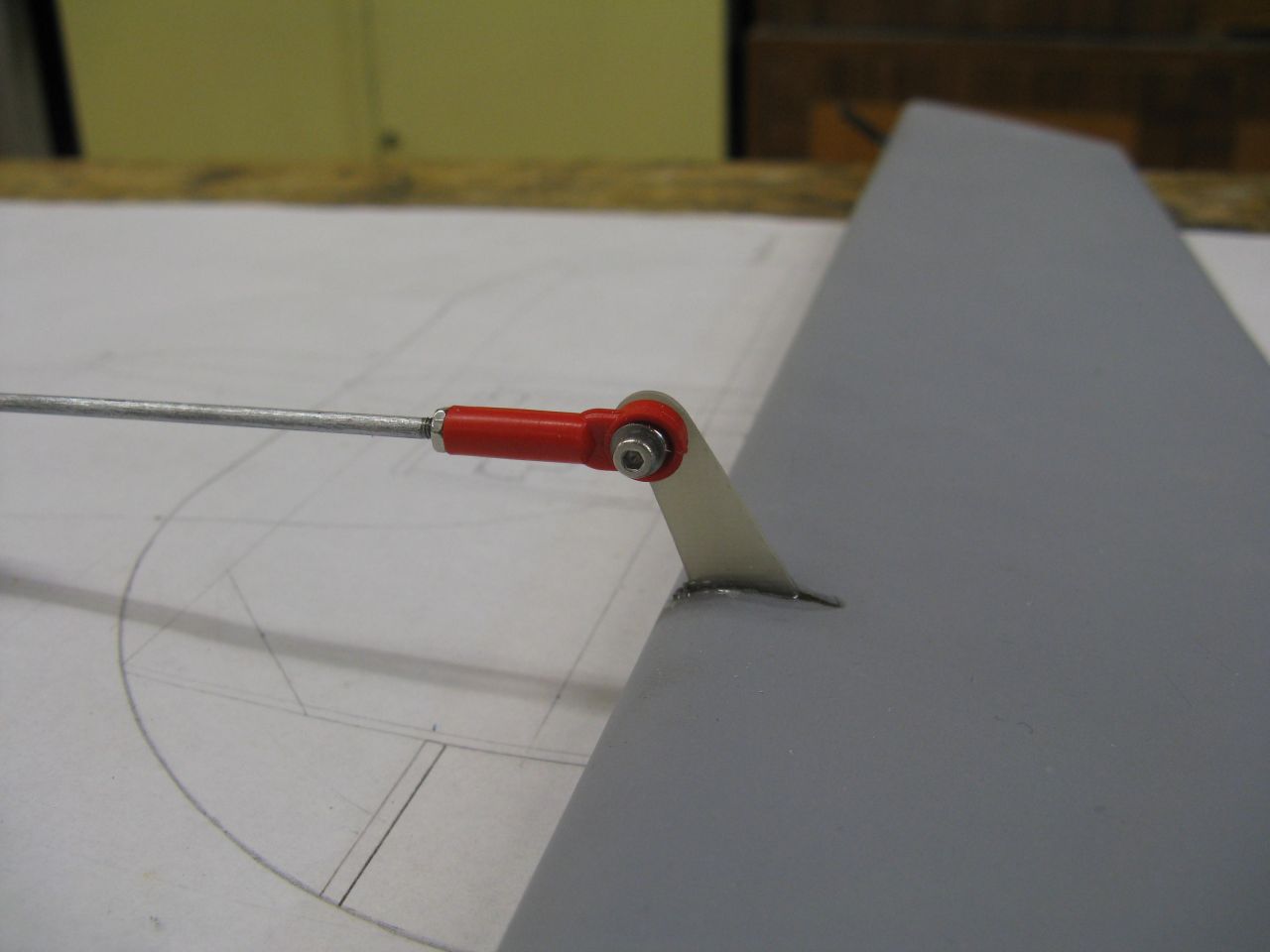

Napęd steru wysokości jest realizowany dość długim (1000mm), sztywnym popychaczem wykonanym z listwy balsowej 13mm zeszlifowanej na ośmiokąt i wzmocnionej rowingiem węglowym. Całość bardzo lekka i sztywna. Snap kulowy dokręcony do dźwigni śrubką nierdzewną M2.


Załączniki:
0braz 038.jpg
0braz 038.jpg [ 131.65 KiB | Przeglądany 9094 razy ]
0braz 037.jpg
0braz 037.jpg [ 55.83 KiB | Przeglądany 9094 razy ]
0braz 036.jpg
0braz 036.jpg [ 60.43 KiB | Przeglądany 9094 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

kesto
Post: 23 lut 2015, o 14:08
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk

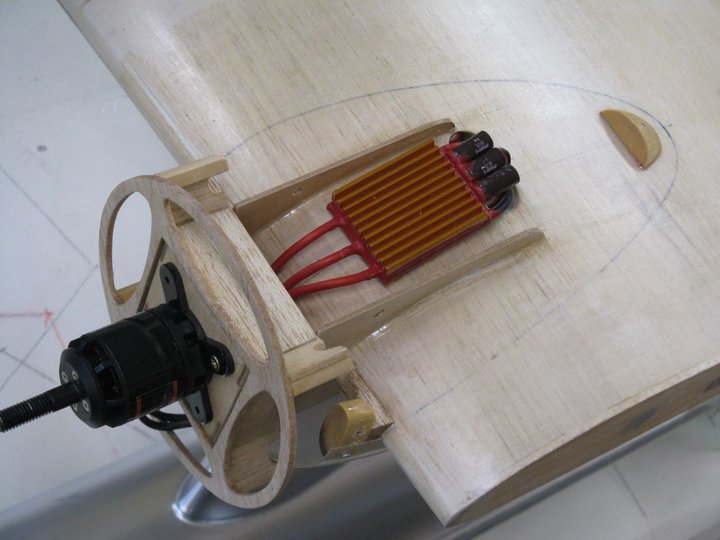

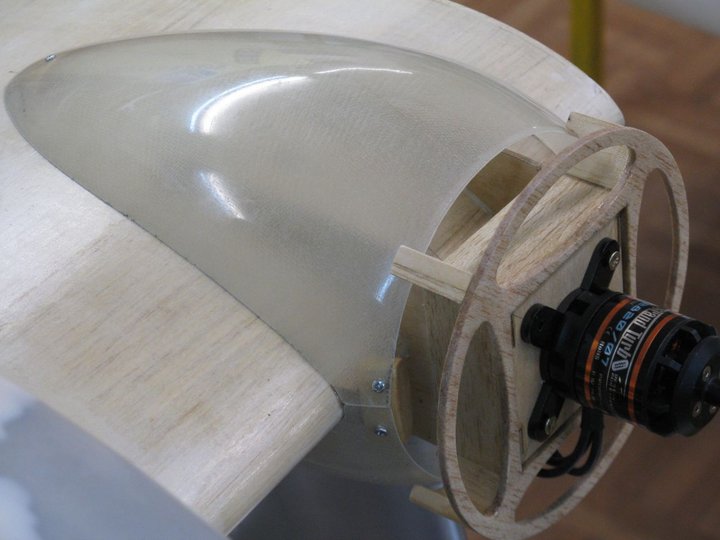

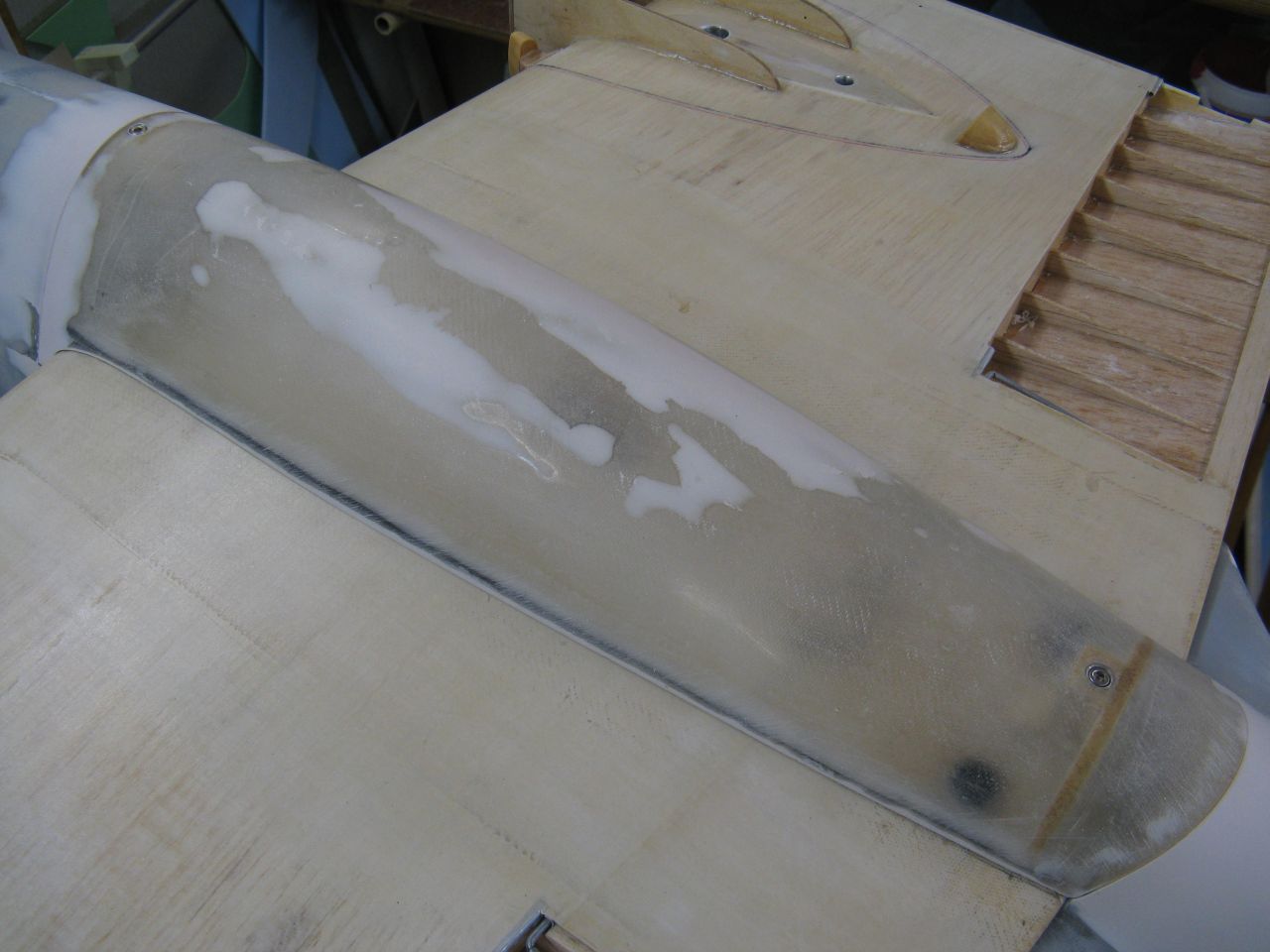

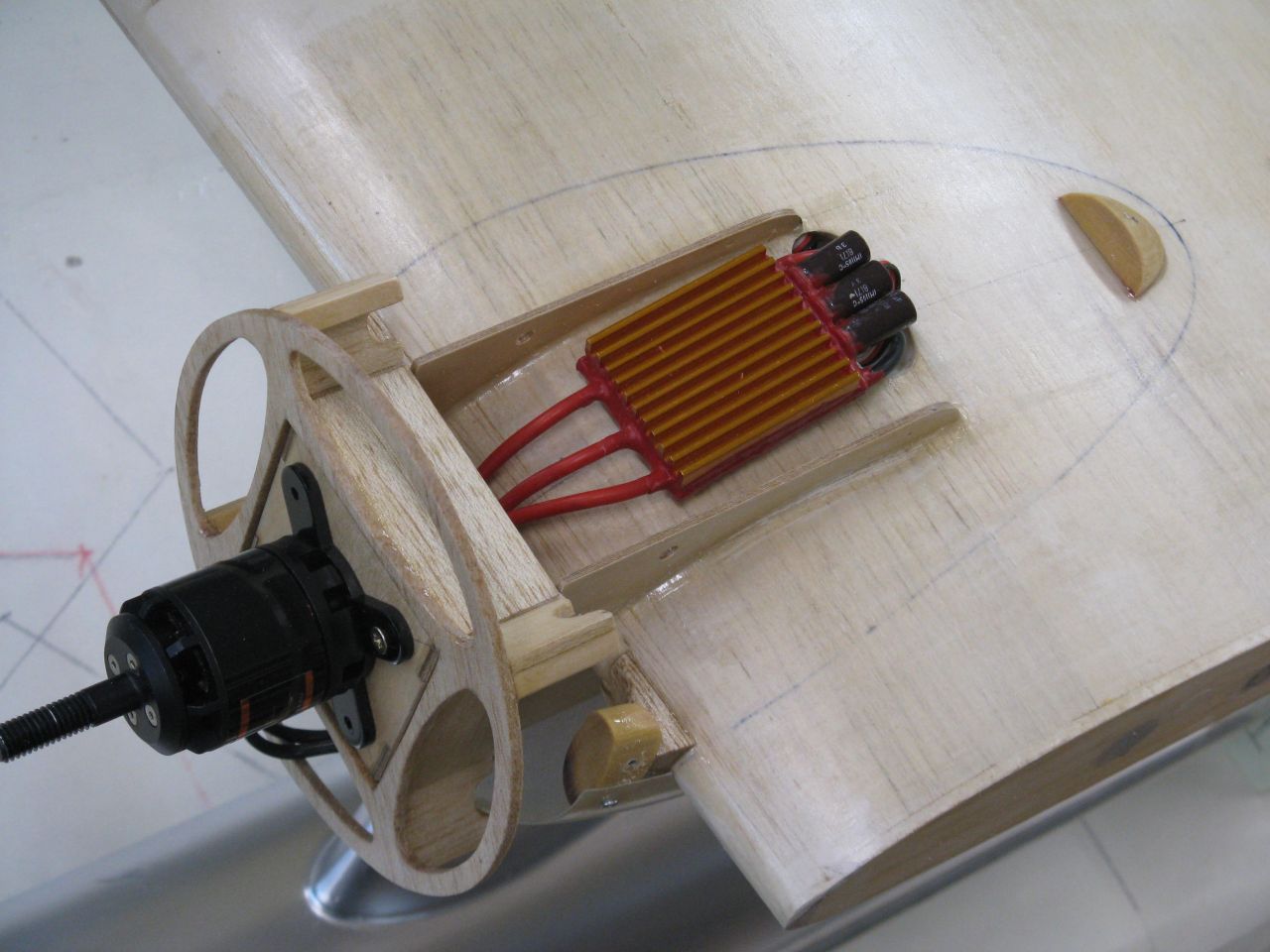

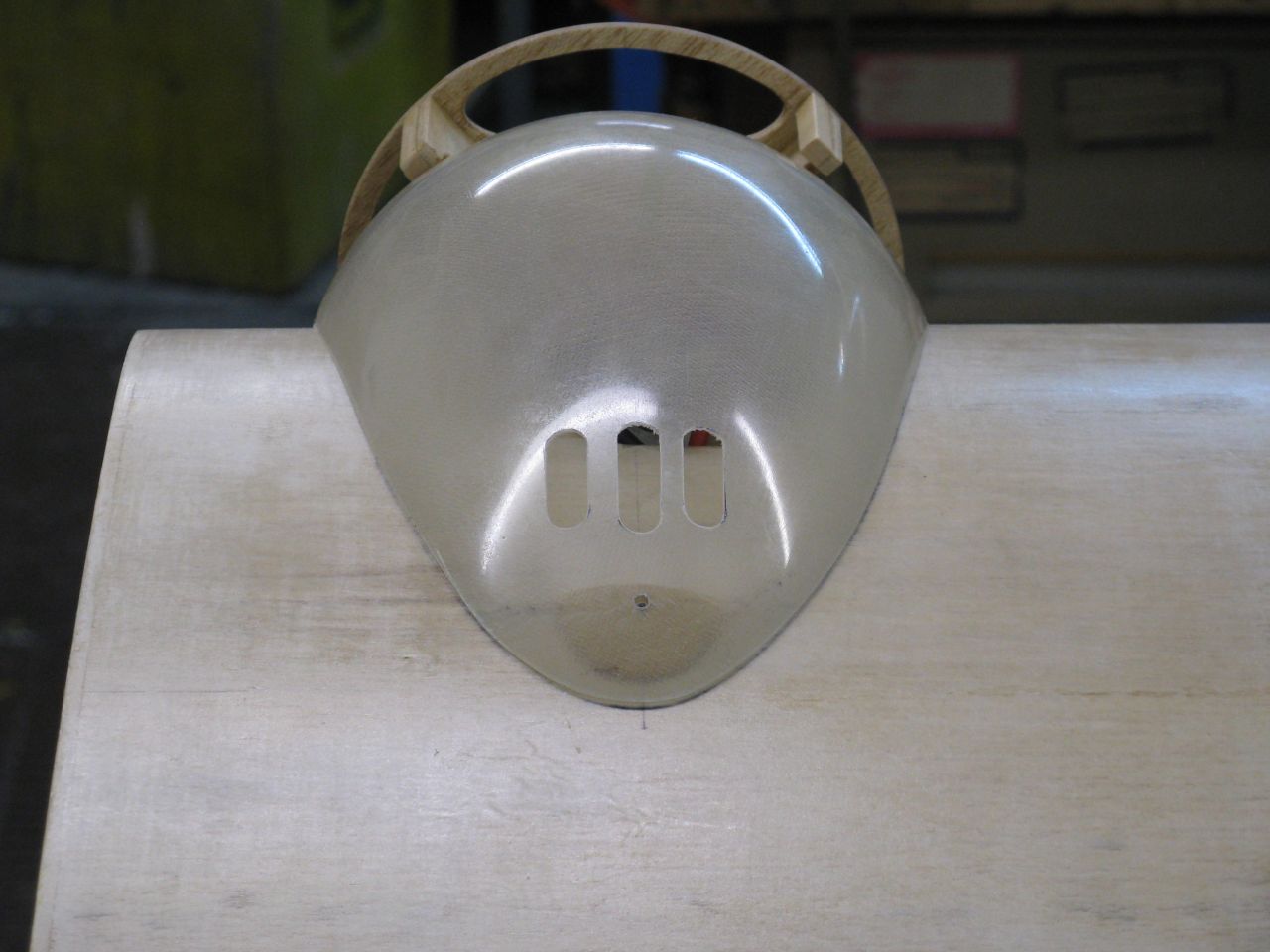

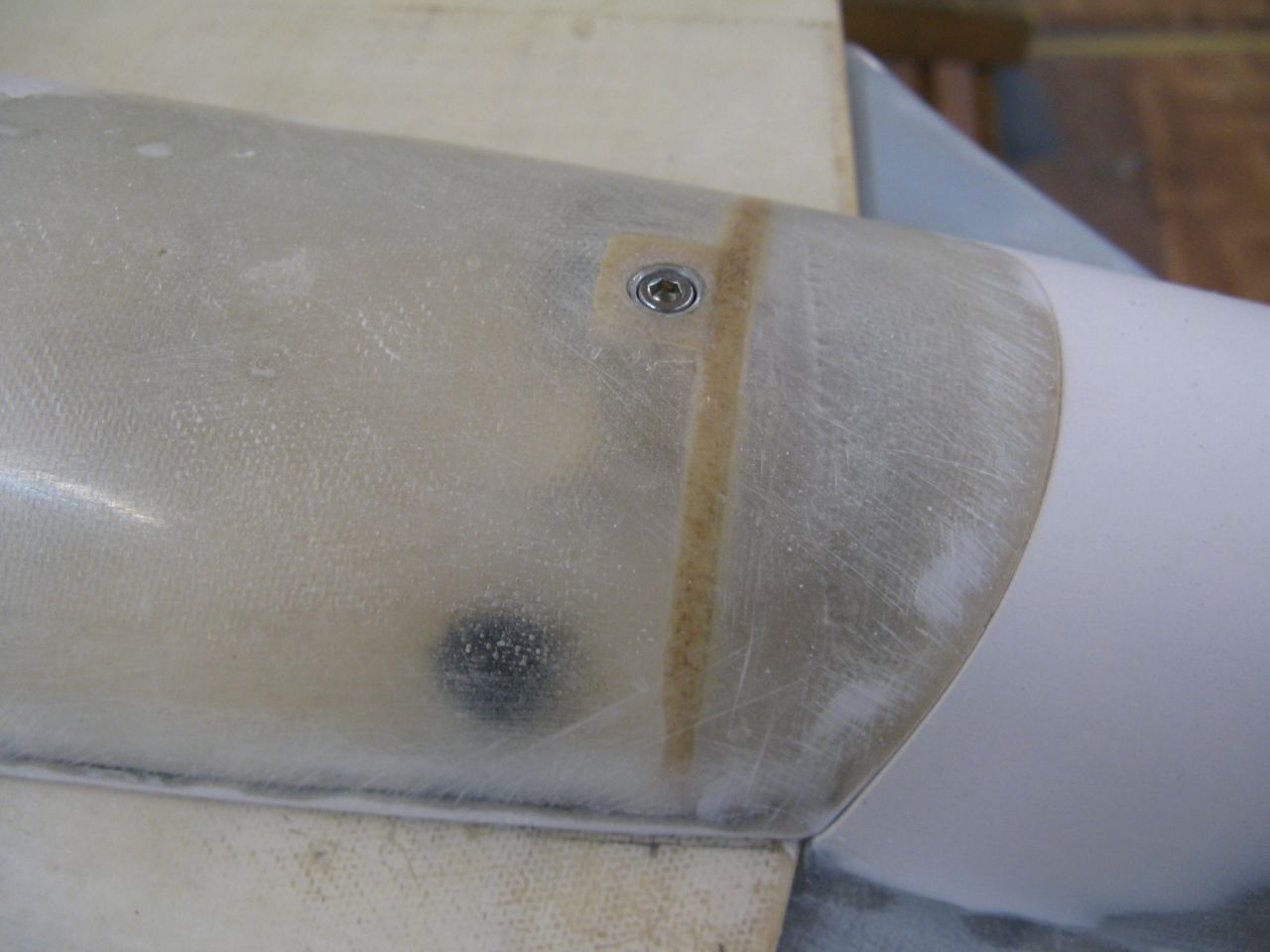

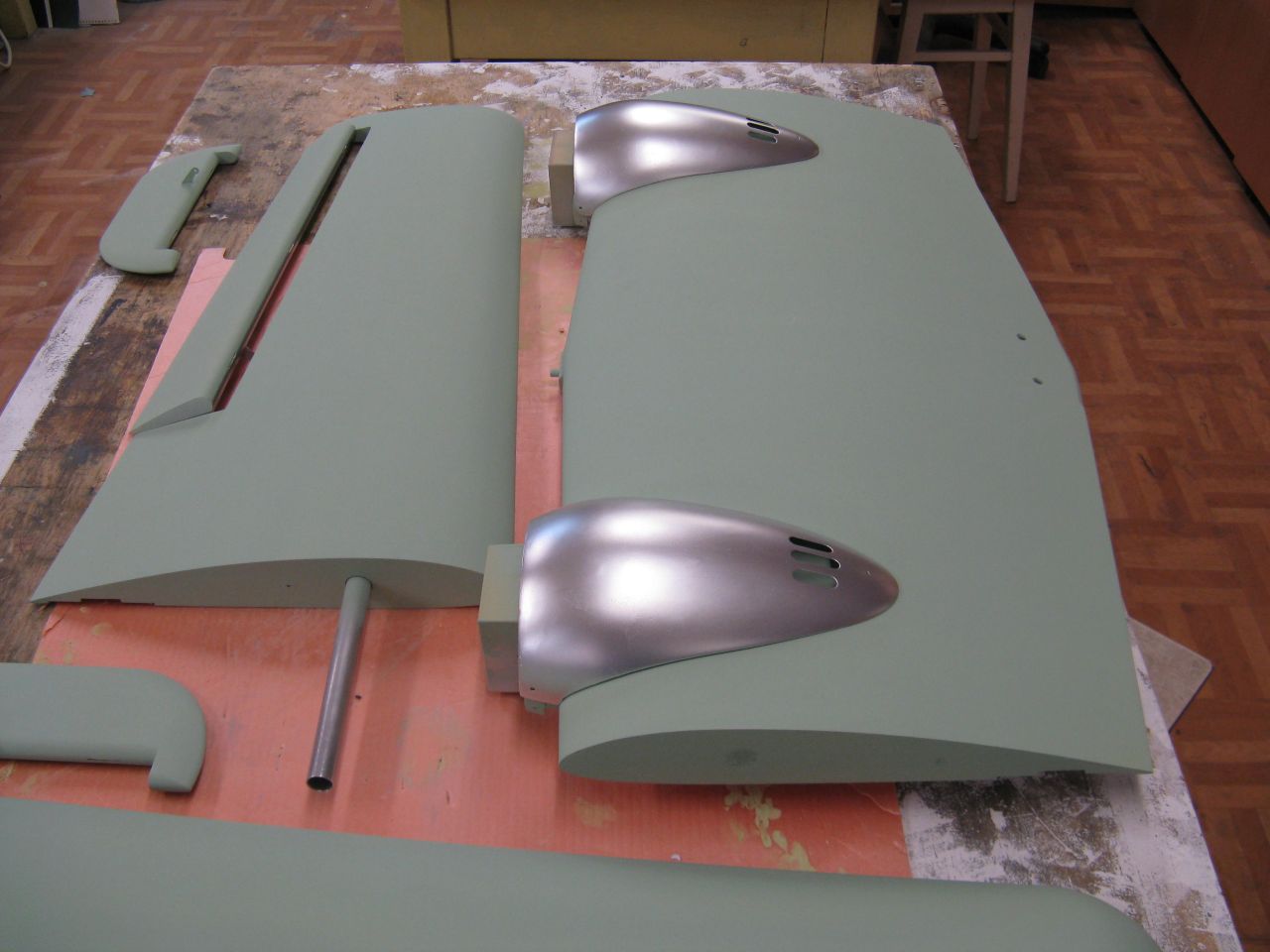

Laminatowe owiewki silników mocowane są przy pomocy wkrętów . Być może nie jest to rozwiązanie zbyt ambitne, ale za to najprostsze i skuteczne. Aby nie "usmażyć" regulatorów, wykonałem otwory wentylacyjne w owiewkach.


Załączniki:
Obraz 1023.jpg
Obraz 1023.jpg [ 155.72 KiB | Przeglądany 9059 razy ]
Obraz 1024.jpg
Obraz 1024.jpg [ 119.17 KiB | Przeglądany 9059 razy ]
Obraz 1025.jpg
Obraz 1025.jpg [ 150.09 KiB | Przeglądany 9059 razy ]
Obraz 1026.jpg
Obraz 1026.jpg [ 124.84 KiB | Przeglądany 9059 razy ]
Obraz 1027.jpg
Obraz 1027.jpg [ 131.38 KiB | Przeglądany 9059 razy ]
Obraz 1028.jpg
Obraz 1028.jpg [ 103.21 KiB | Przeglądany 9059 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

pepcio
Post: 23 lut 2015, o 15:57
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 794
Lokalizacja: Elbląg
Podziwiam, podziwiam. Praktycznie nie ma do czego się przyczepić. Model wyjątkowo starannie budowany. Jednak szkoda, że przy tym wykonaniu nie będzie miał oszklenia. Domyślam się, że przeważyły tutaj względy praktyczne związane ze szczelnością. Jednak nic straconego. Kopyto już jest. Kabinka to element zawsze mocno wyeksponowany i warto żeby była przezroczysta. Co to za srebrna farba? Podkład?

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek
Na górę
 Wyświetl profil

kesto
Post: 24 lut 2015, o 13:46
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk
Pomyślę nad oszkleniem. Farba, to srebrny spray firmy Den Braven, najbardziej aluminiowy kolor jaki znalazłem.

_________________
Krzysiek
Na górę
 Wyświetl profil

kesto
Post: 25 lut 2015, o 15:59
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk
Dzięki uprzejmości kolegi Andrzeja (jendrek) udało się odtworzyć godło II Eskadry Bliskiego Rozpoznania MDLot w Pucku i taką kalkomanię mam nadzieję wykonać i nakleić na RWD-22.


Załączniki:
Obraz 1029.jpg
Obraz 1029.jpg [ 91.84 KiB | Przeglądany 10608 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

kesto
Post: 10 mar 2015, o 18:20
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk

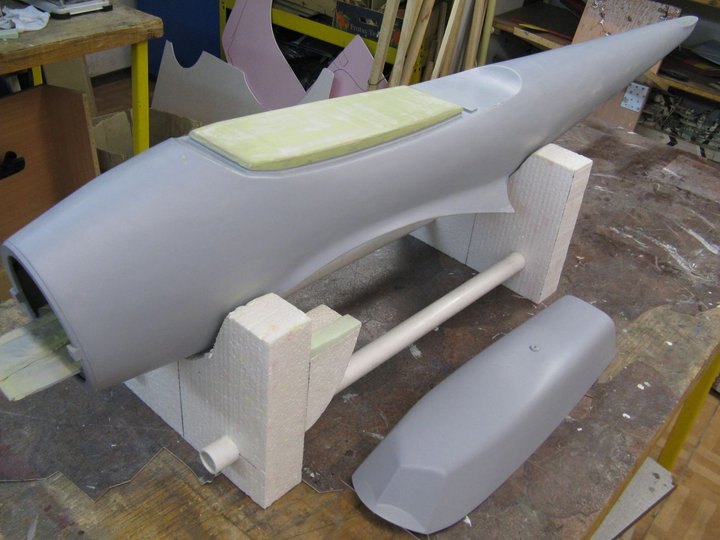

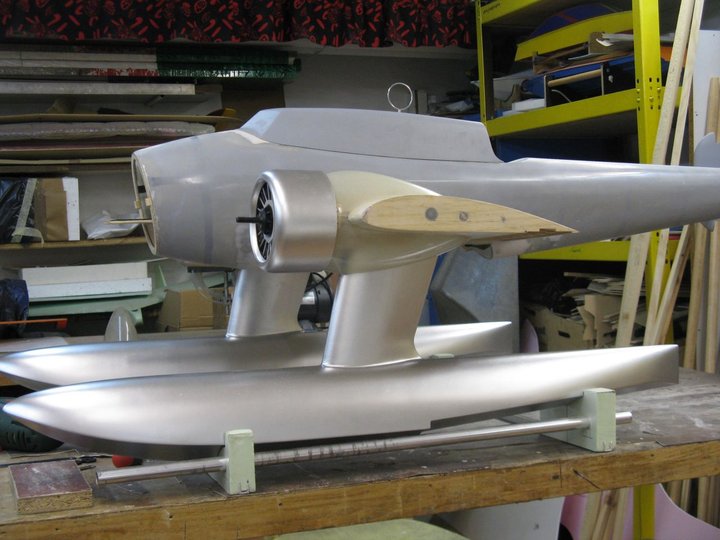

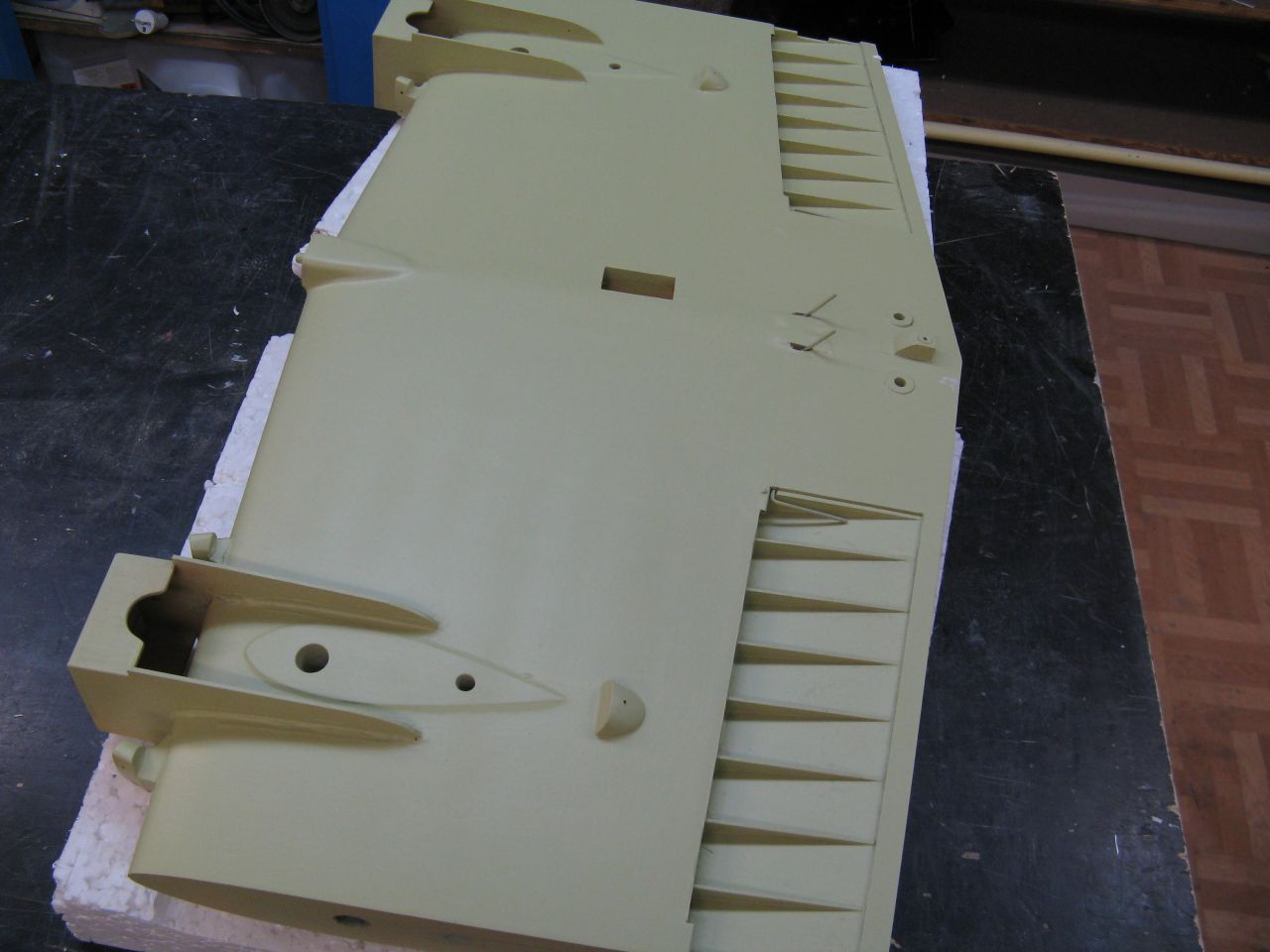

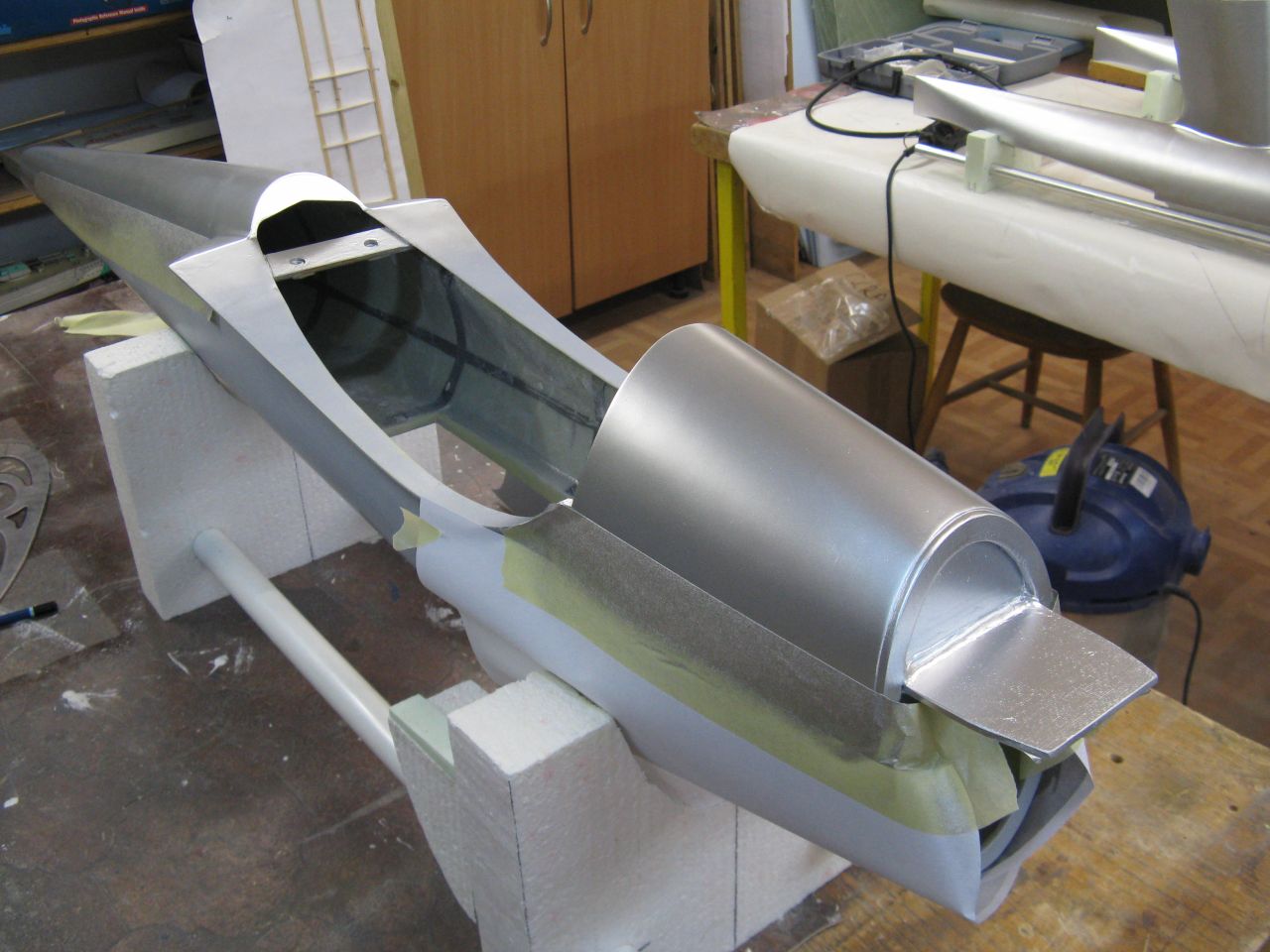

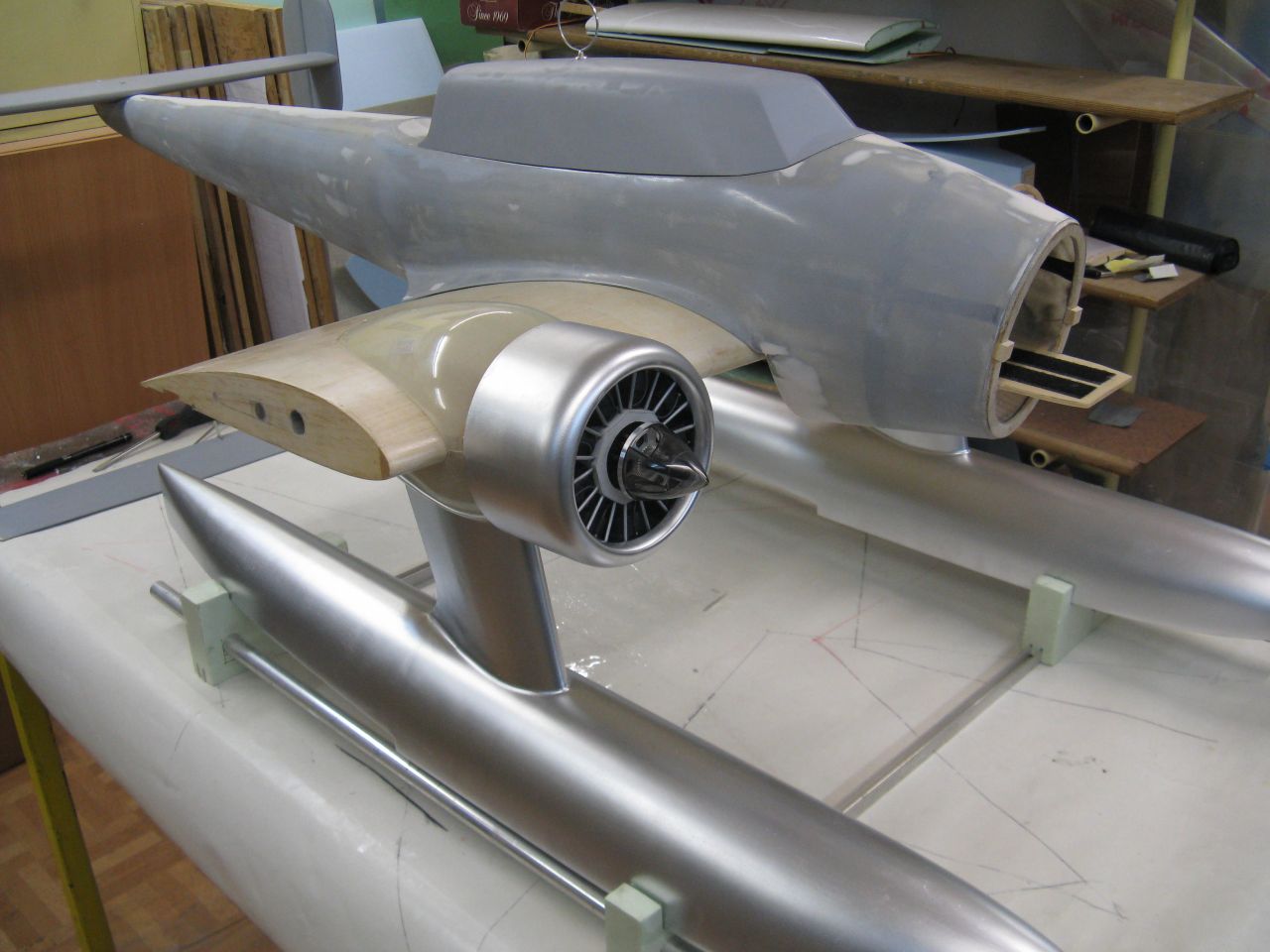

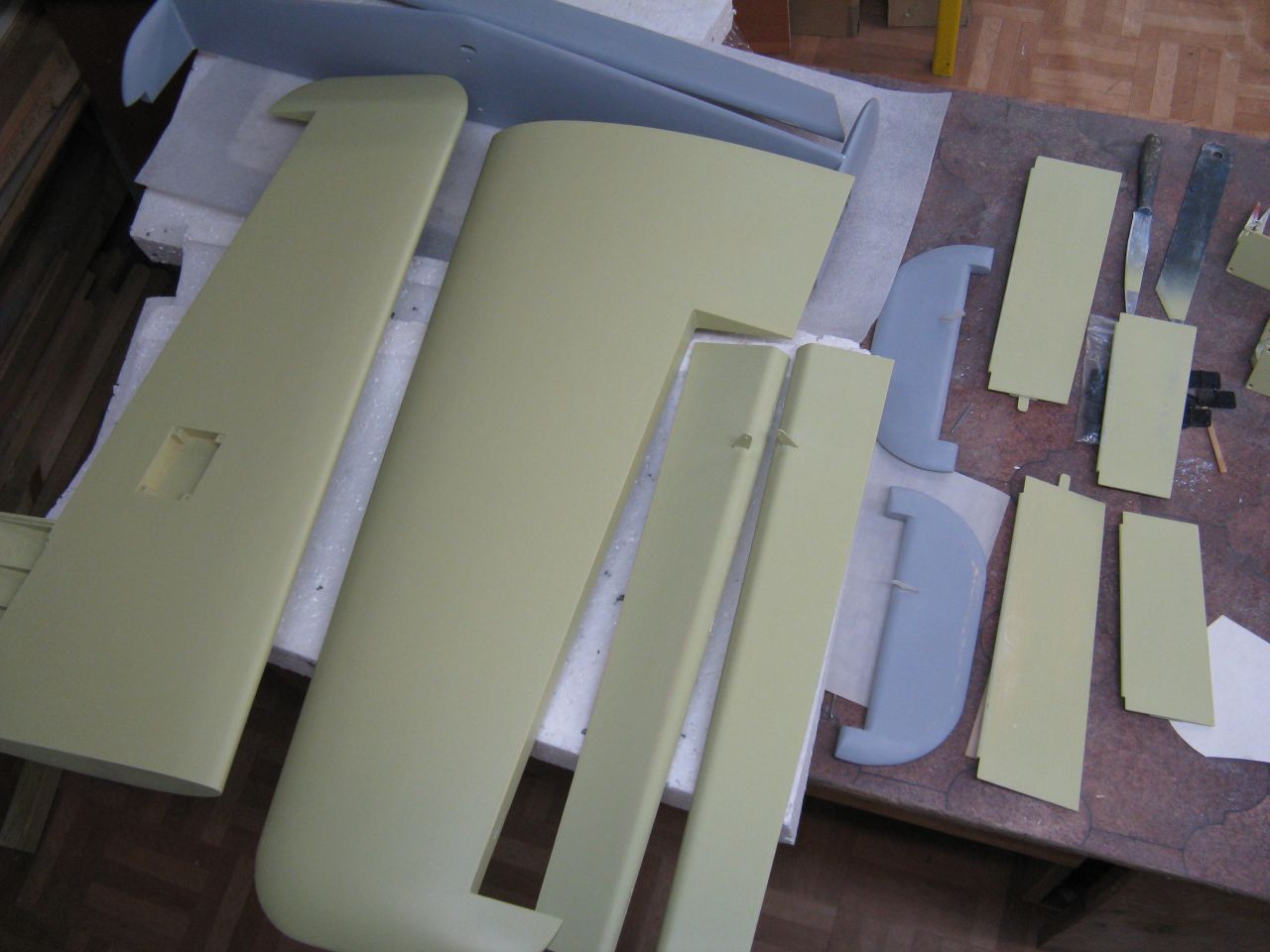

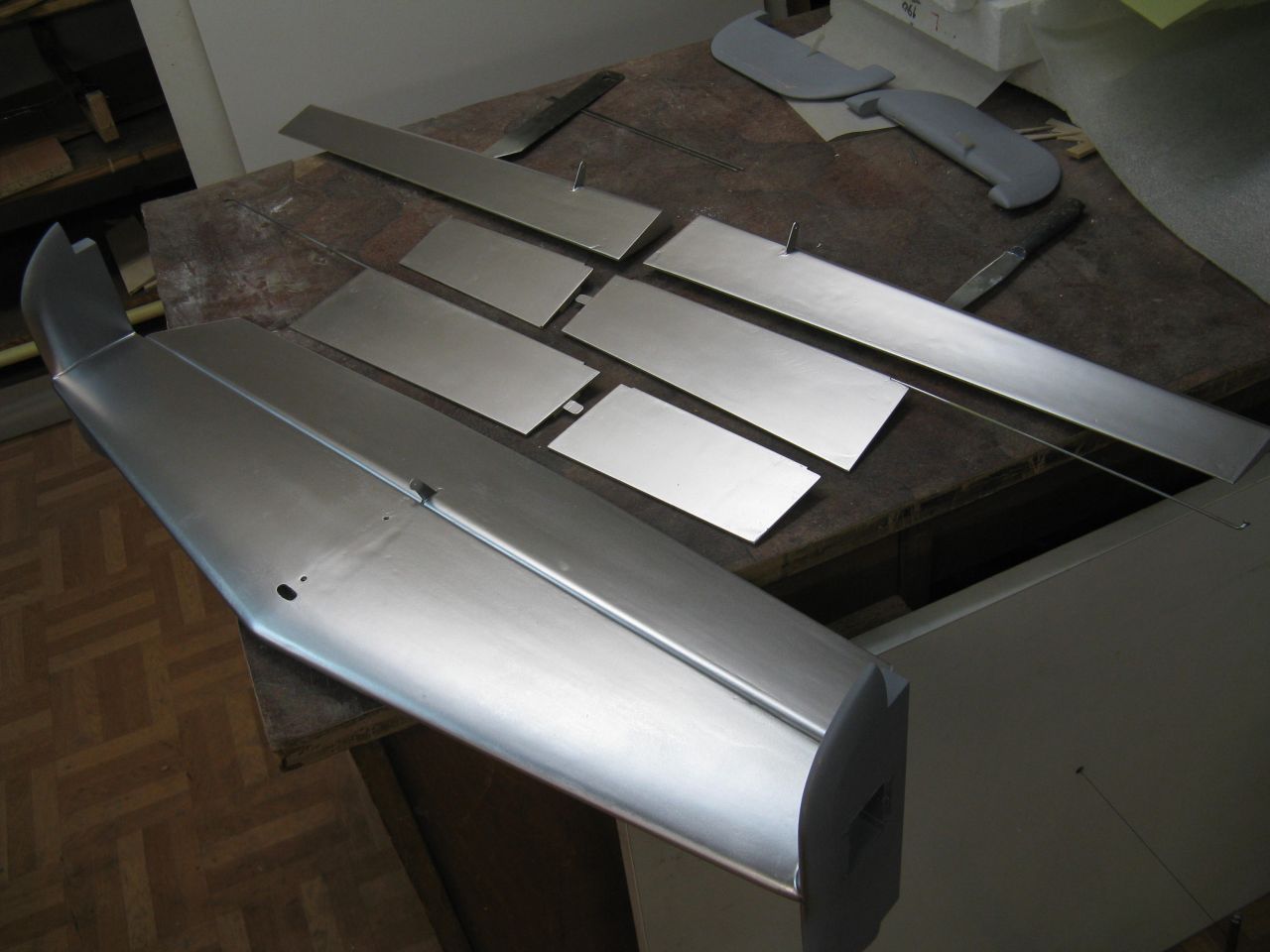

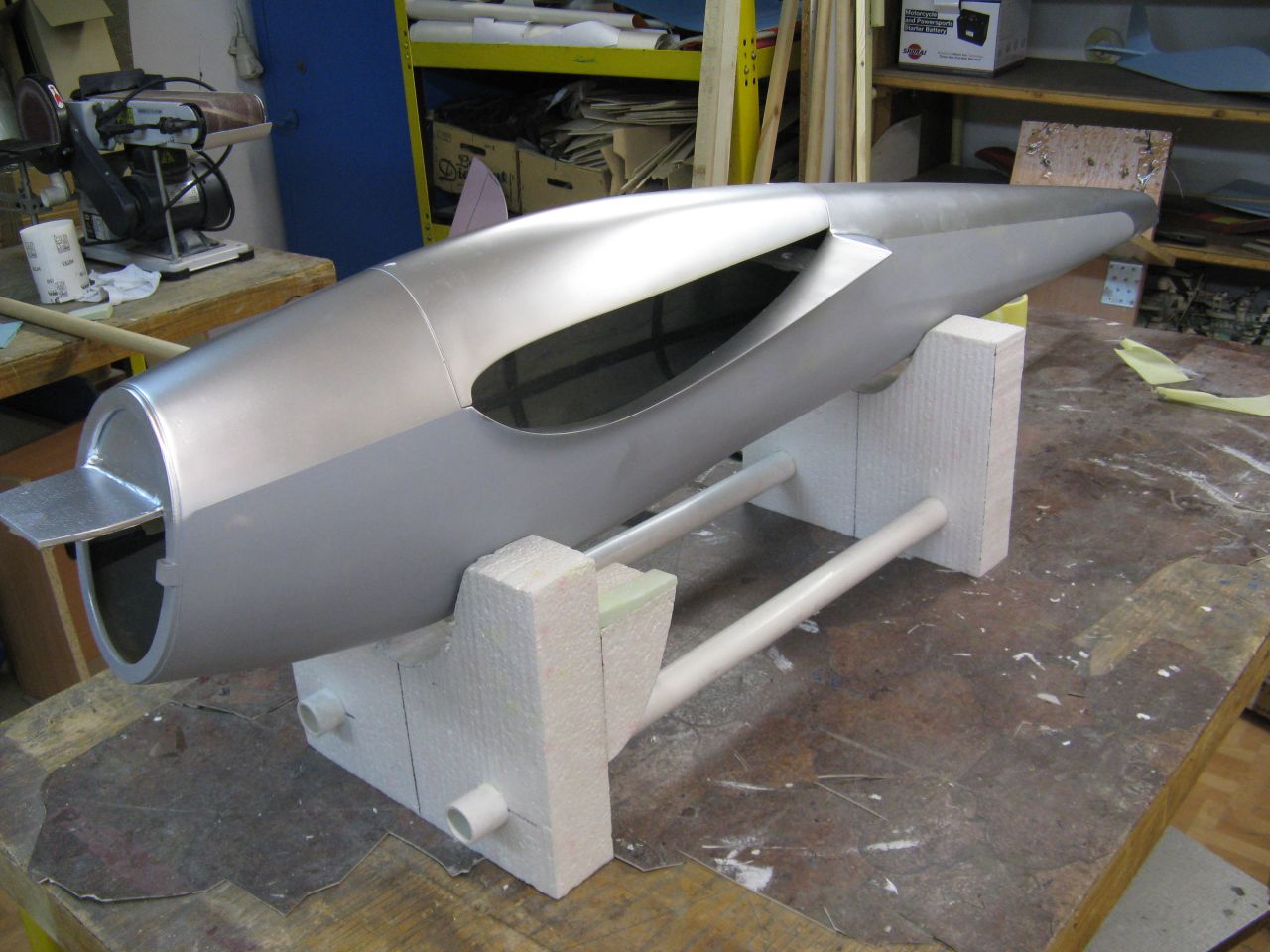

Początek malowania. Najpierw szpachla natryskowa Motip i szary podkład, potem srebrny na dolne powierzchnie.


Załączniki:
Obraz 1031.jpg
Obraz 1031.jpg [ 149.57 KiB | Przeglądany 10577 razy ]
Obraz 1032.jpg
Obraz 1032.jpg [ 109.71 KiB | Przeglądany 10577 razy ]
Obraz 1033.jpg
Obraz 1033.jpg [ 102.66 KiB | Przeglądany 10577 razy ]
Obraz 1034.jpg
Obraz 1034.jpg [ 145.6 KiB | Przeglądany 10577 razy ]
Obraz 1035.jpg
Obraz 1035.jpg [ 108.35 KiB | Przeglądany 10577 razy ]
Obraz 1036.jpg
Obraz 1036.jpg [ 161.88 KiB | Przeglądany 10577 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

kesto
Post: 13 mar 2015, o 11:52
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk

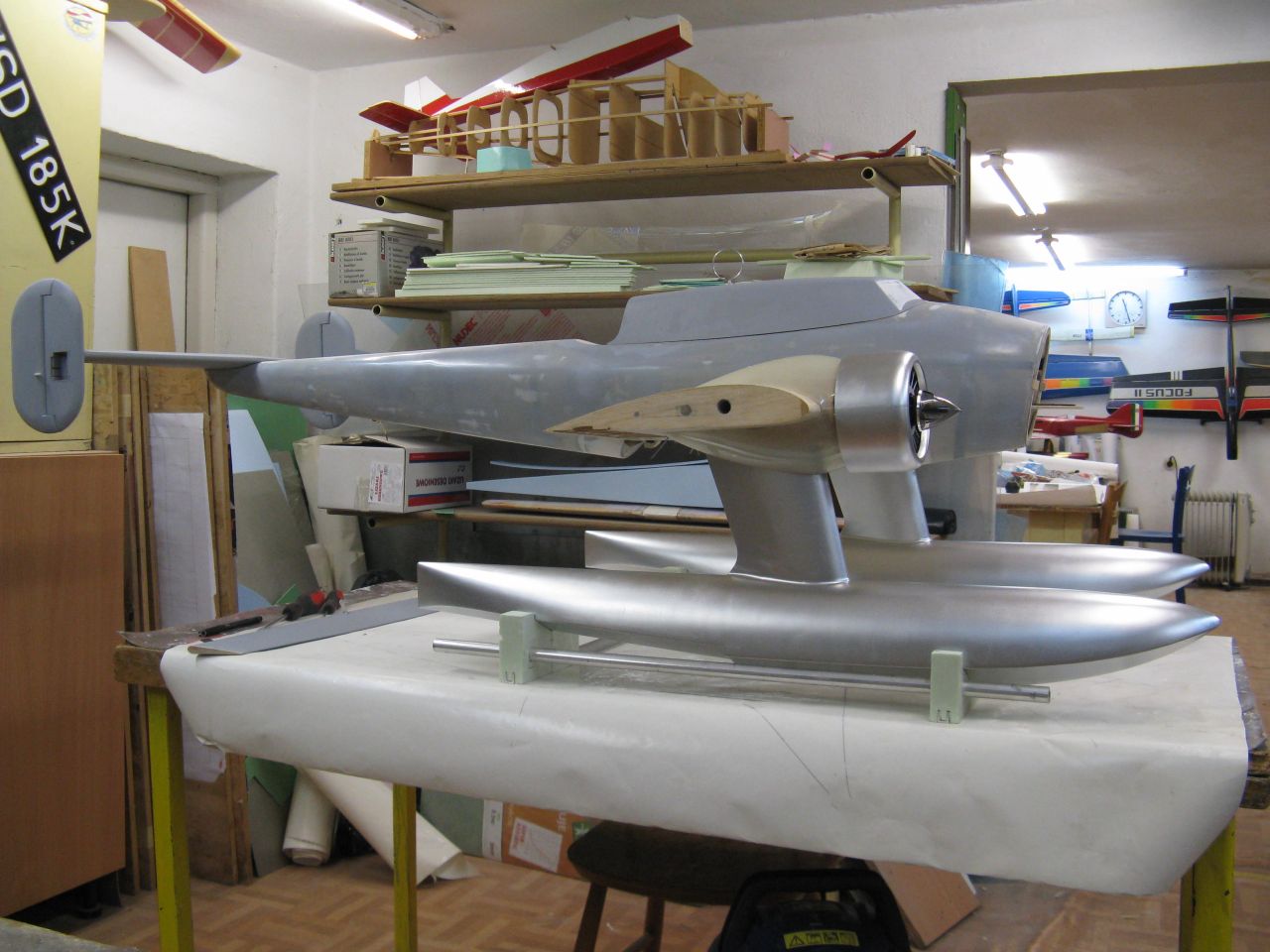

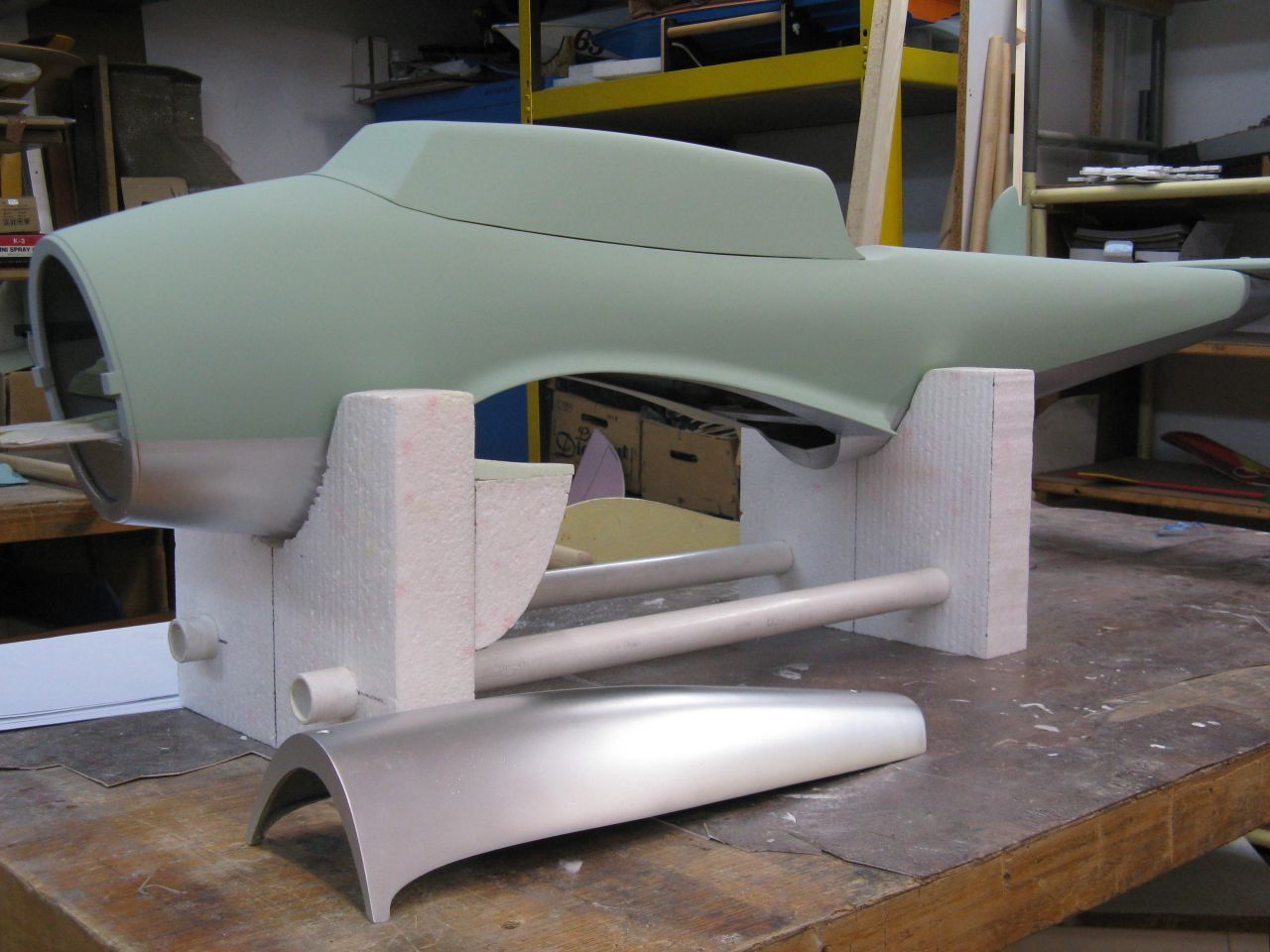

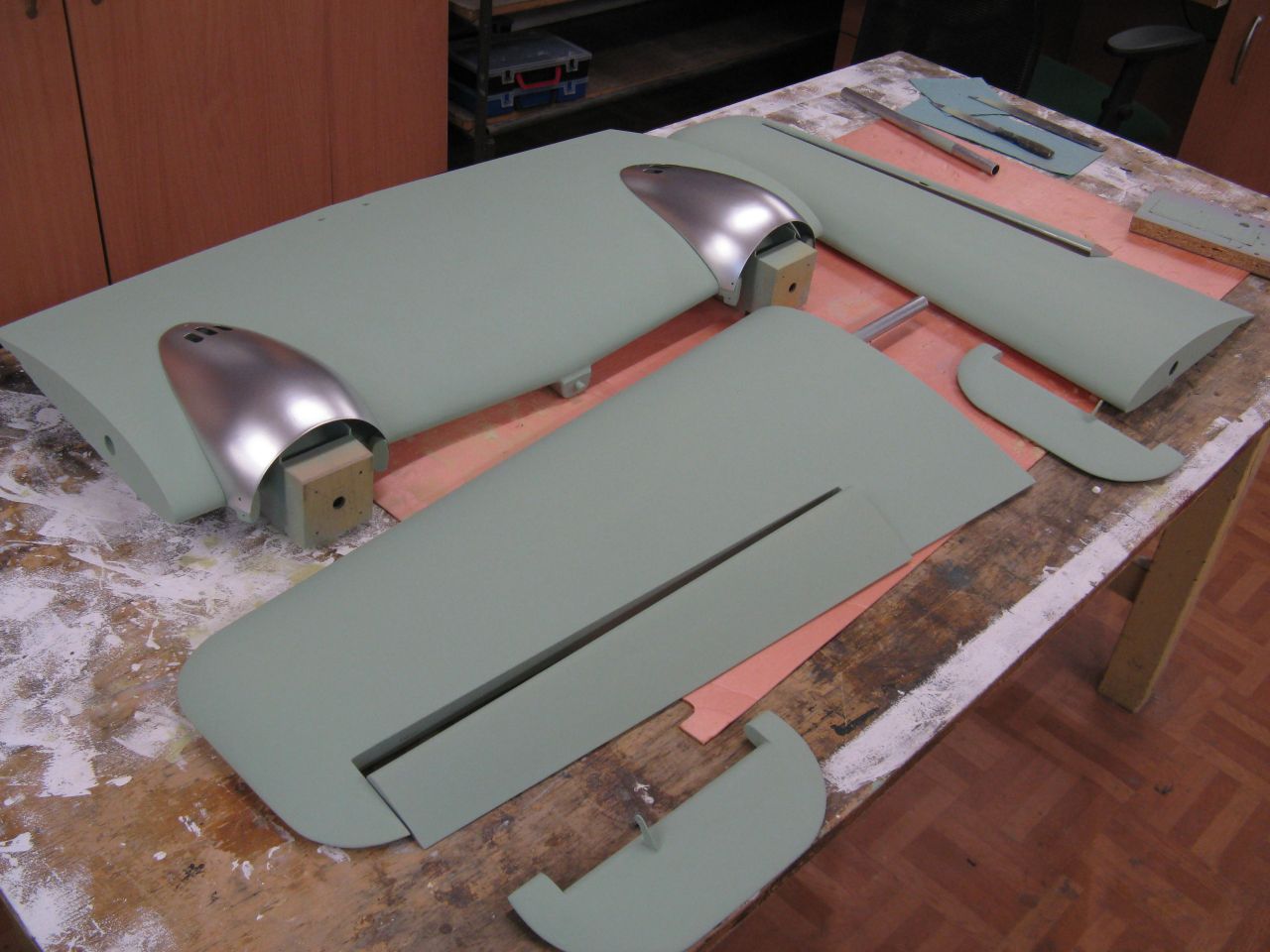

Pomalowałem kolorem FS 34410 czyli polskim morskim.


Załączniki:
Obraz 1037.jpg
Obraz 1037.jpg [ 136.8 KiB | Przeglądany 10658 razy ]
Obraz 1038.jpg
Obraz 1038.jpg [ 140.3 KiB | Przeglądany 10658 razy ]
Obraz 1039.jpg
Obraz 1039.jpg [ 103.68 KiB | Przeglądany 10658 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

kesto
Post: 30 cze 2015, o 15:32
Offline
Modelarz
Awatar użytkownika

Rejestracja: 19 wrz 2011, o 10:38
Posty: 481
Lokalizacja: Ełk

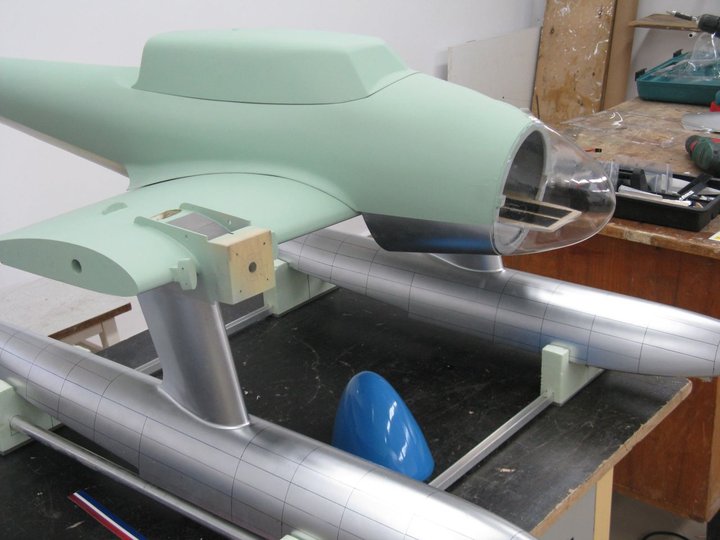

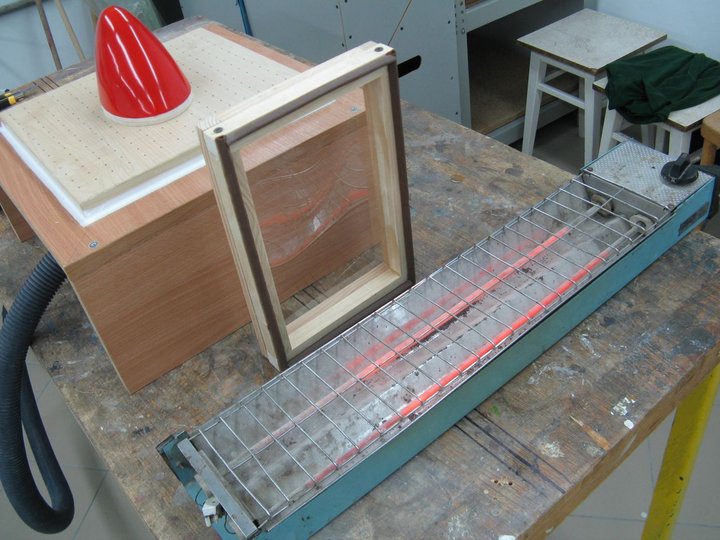

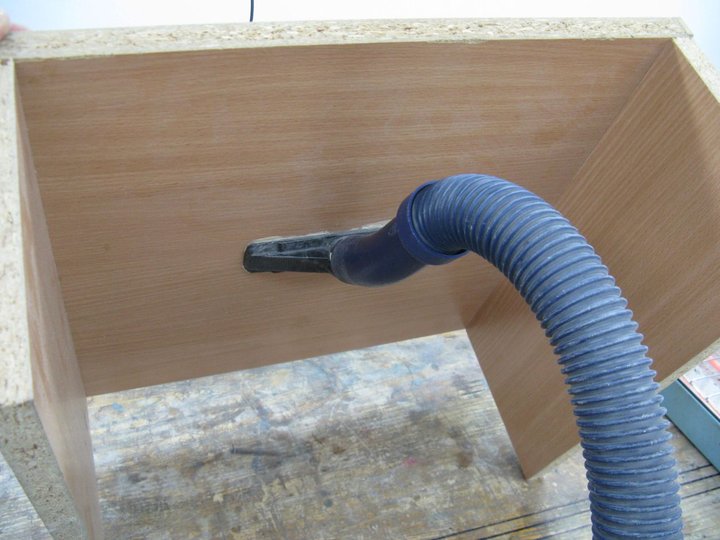

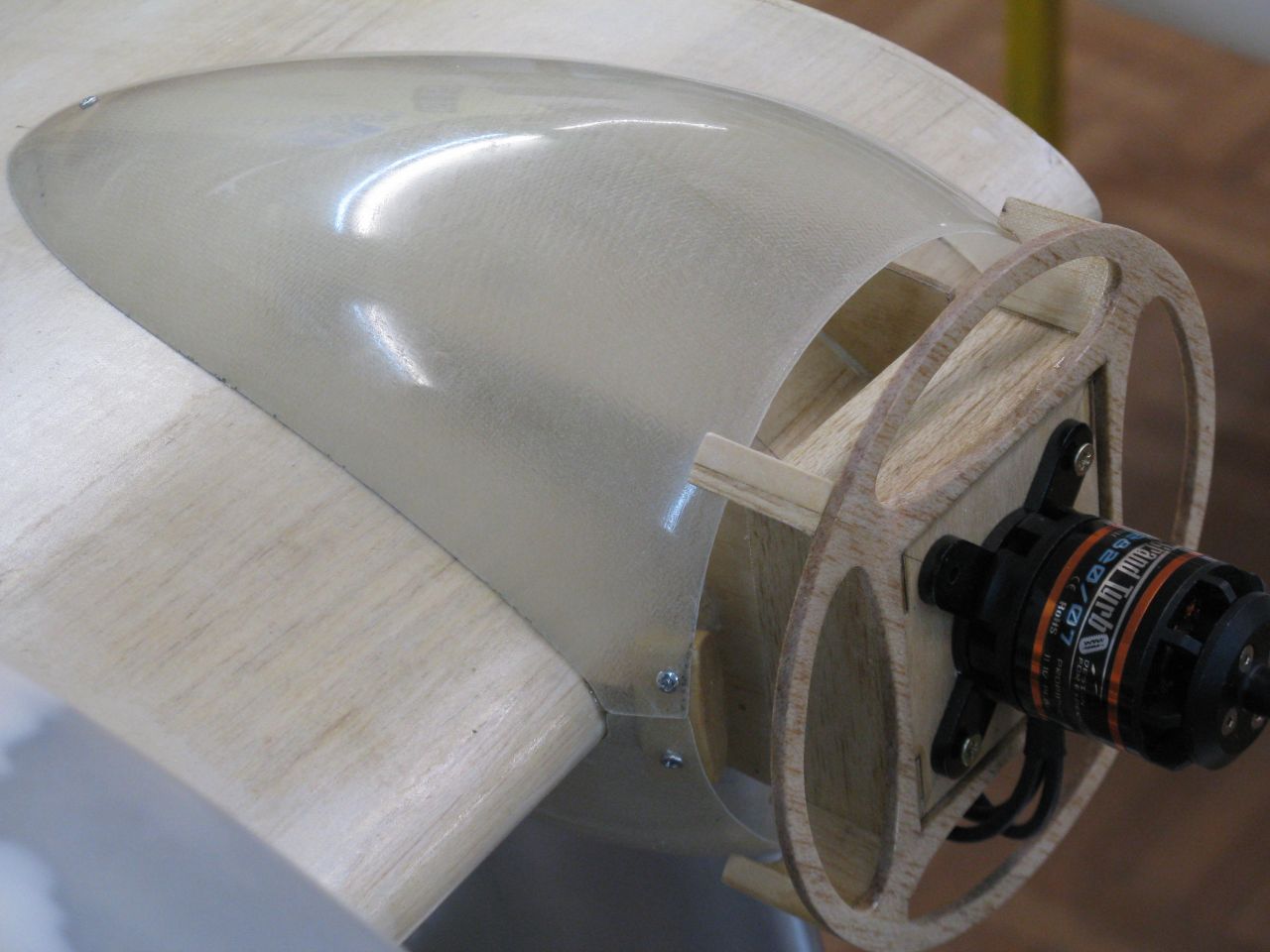

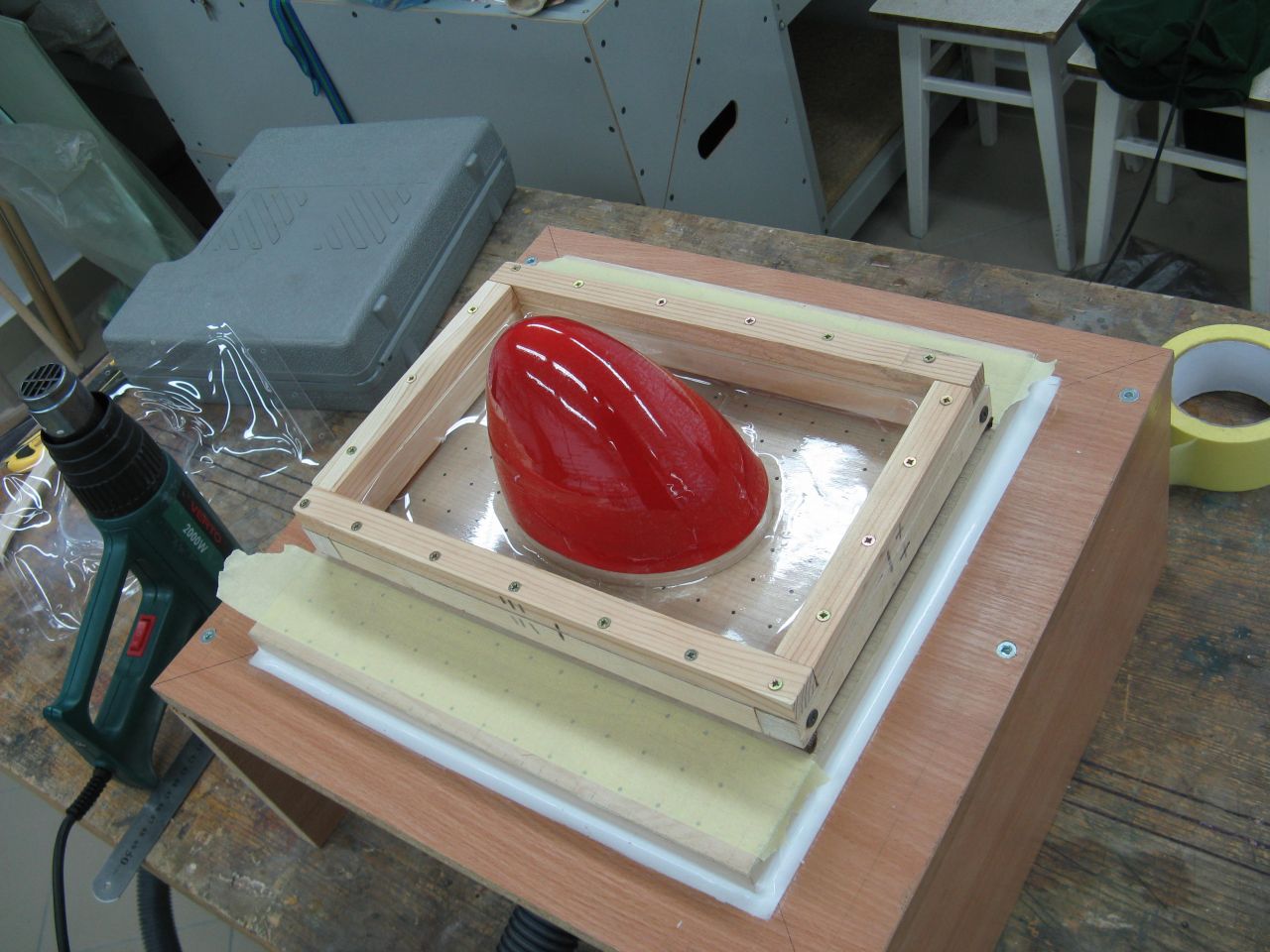

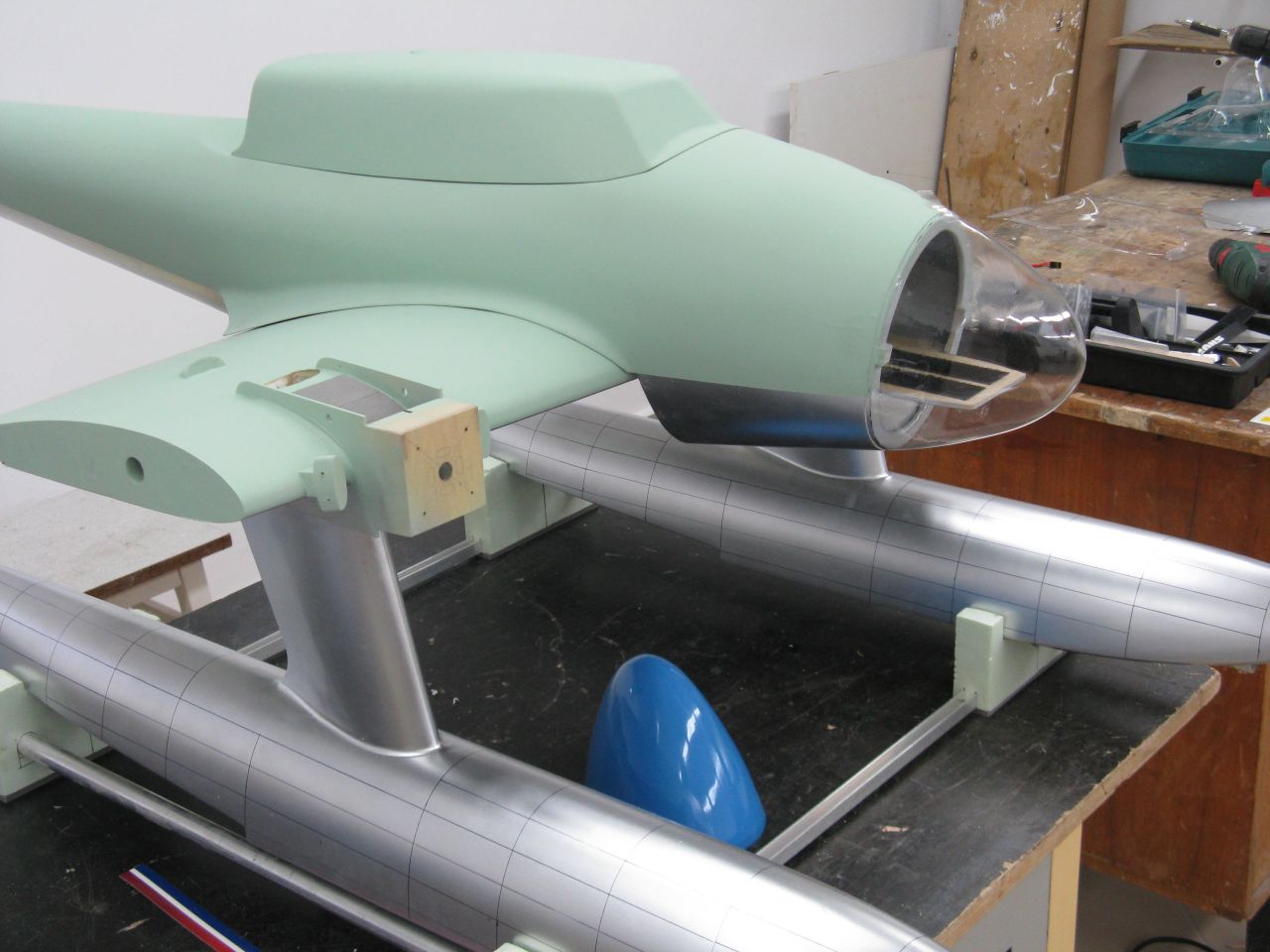

Aby zrobić przezroczysty nos, musiałem najpierw wykonać stół podciśnieniowy. Jako pompę wykorzystałem odkurzacz warsztatowy. Ponieważ nie robiłem jeszcze kabin taką technologią, zakupiłem 4szt. tworzywa PET 0,5mm i ilość okazała się na styk, bo dopiero czwarta sztuka wyszła w miarę dobrze.


Załączniki:
Obraz 1063.jpg
Obraz 1063.jpg [ 151.64 KiB | Przeglądany 10506 razy ]
Obraz 1064.jpg
Obraz 1064.jpg [ 151.25 KiB | Przeglądany 10506 razy ]
Obraz 1065.jpg
Obraz 1065.jpg [ 199.03 KiB | Przeglądany 10506 razy ]
Obraz 1066.jpg
Obraz 1066.jpg [ 168.09 KiB | Przeglądany 10506 razy ]
Obraz 1067.jpg
Obraz 1067.jpg [ 128.81 KiB | Przeglądany 10506 razy ]

_________________
Krzysiek
Na górę
 Wyświetl profil

mgr
Post: 30 cze 2015, o 16:05
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk
Bardzo fajnie wygląda, powiedz czemu pierwsze egzemplarze się nie udały?
Za małe podciśnienie, za słabo rozgrzany materiał?
Także myślę o budowie takiego stołu, jaki zastosowałeś rozstaw i rozmiar otworów?

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl
Na górę
