Widzę ,że powstaje tu piękna konstrukcja RWDdziaka z mego ulubionego okresu międzywojennego.
Piękna praca,oby więcej takich konstrukcji , gratuluję wykonawcy,pełen szacunek.

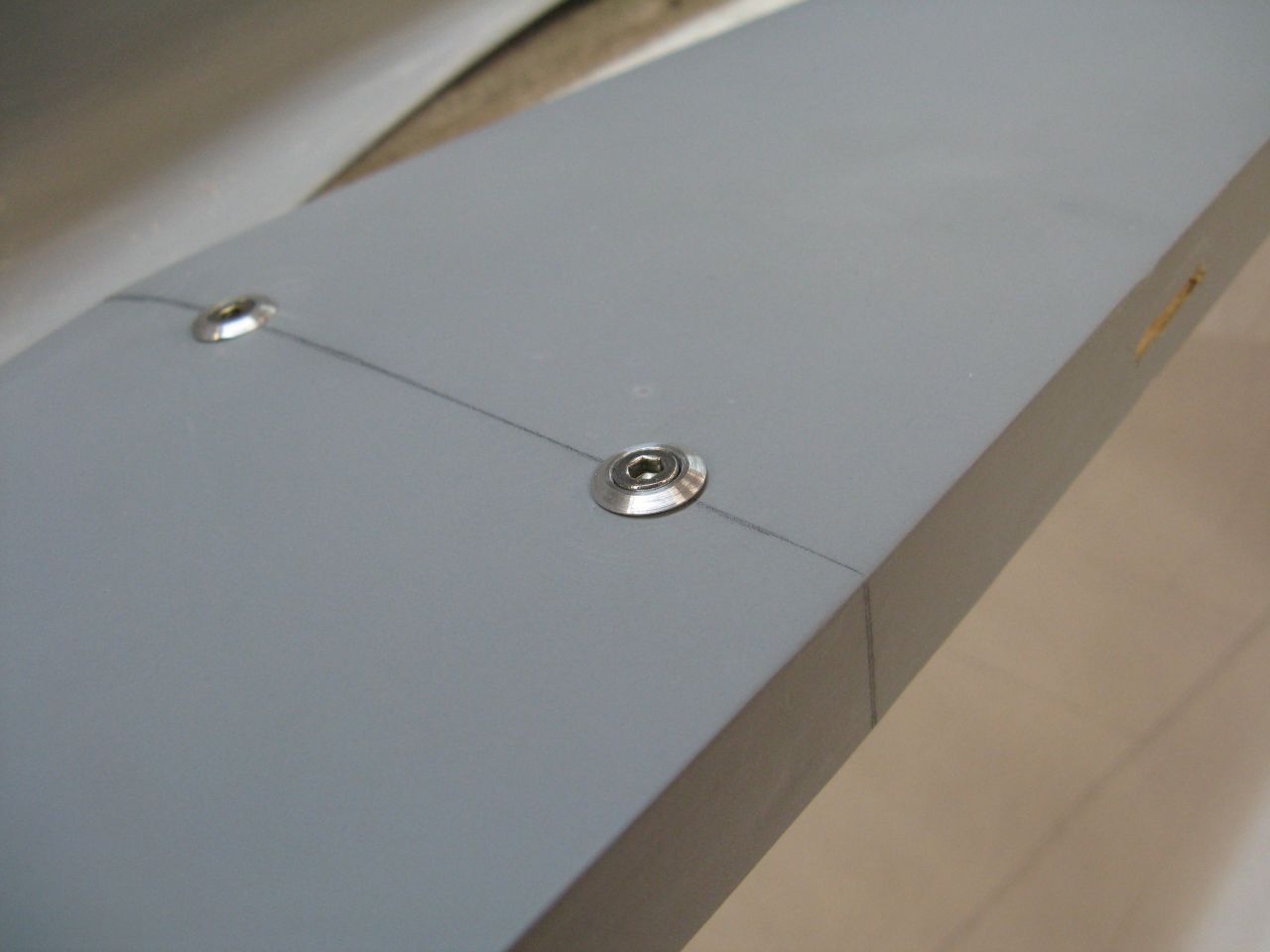

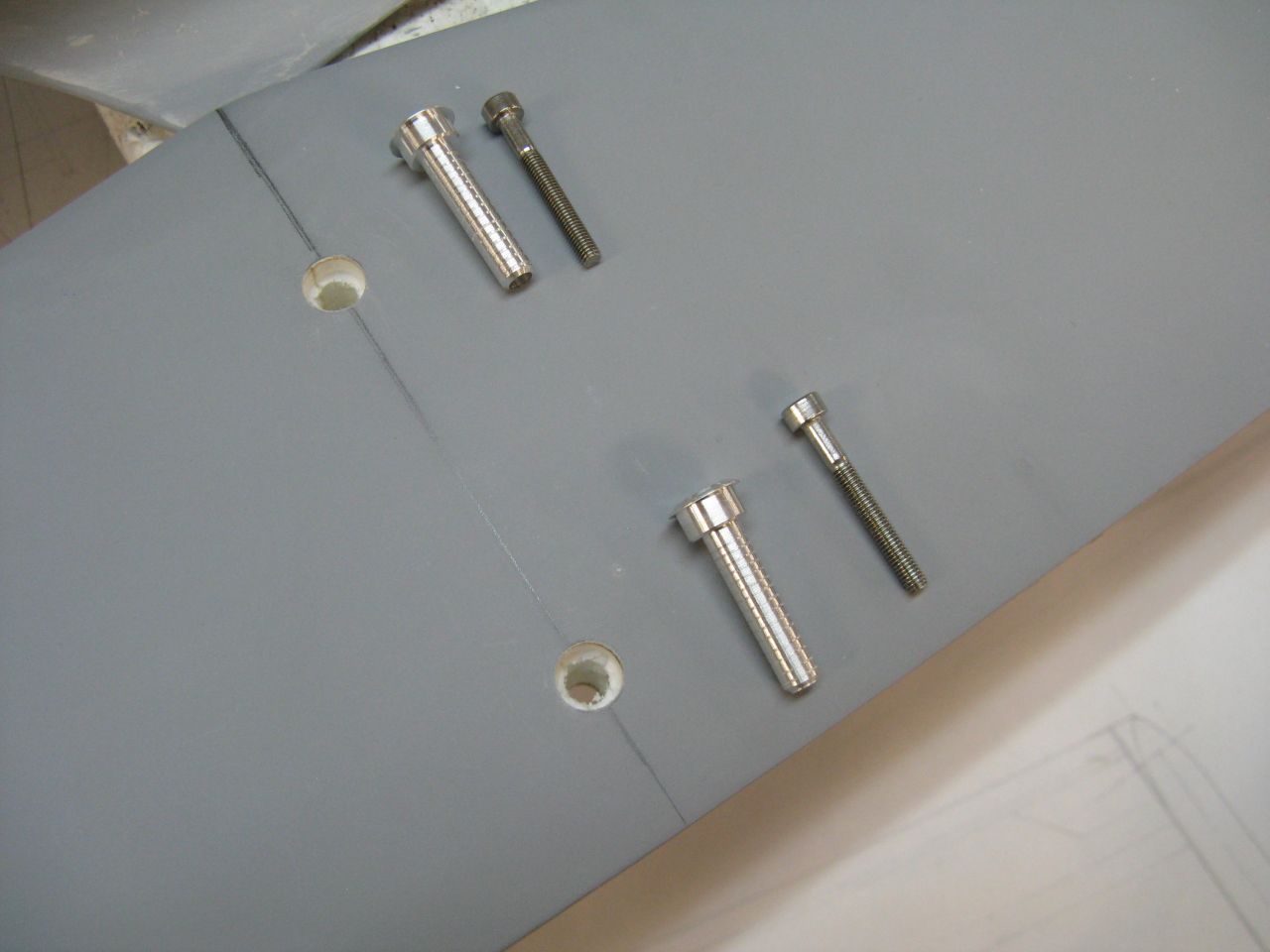

Czas najwyższy wrócić do projektu RWD-22. Statecznik poziomy postanowiłem zrobić dokręcany do kadłuba dwoma śrubami M3. Musiałem wytoczyć tulejki duralowe, które będą wklejone w statecznik i będą stanowiły gniazdo do schowania łba śruby.

_________________
Krzysiek

Postaram się w miarę możliwości dość przejrzyście pokazać proces powstawania formy na kadłub do RWD-22.

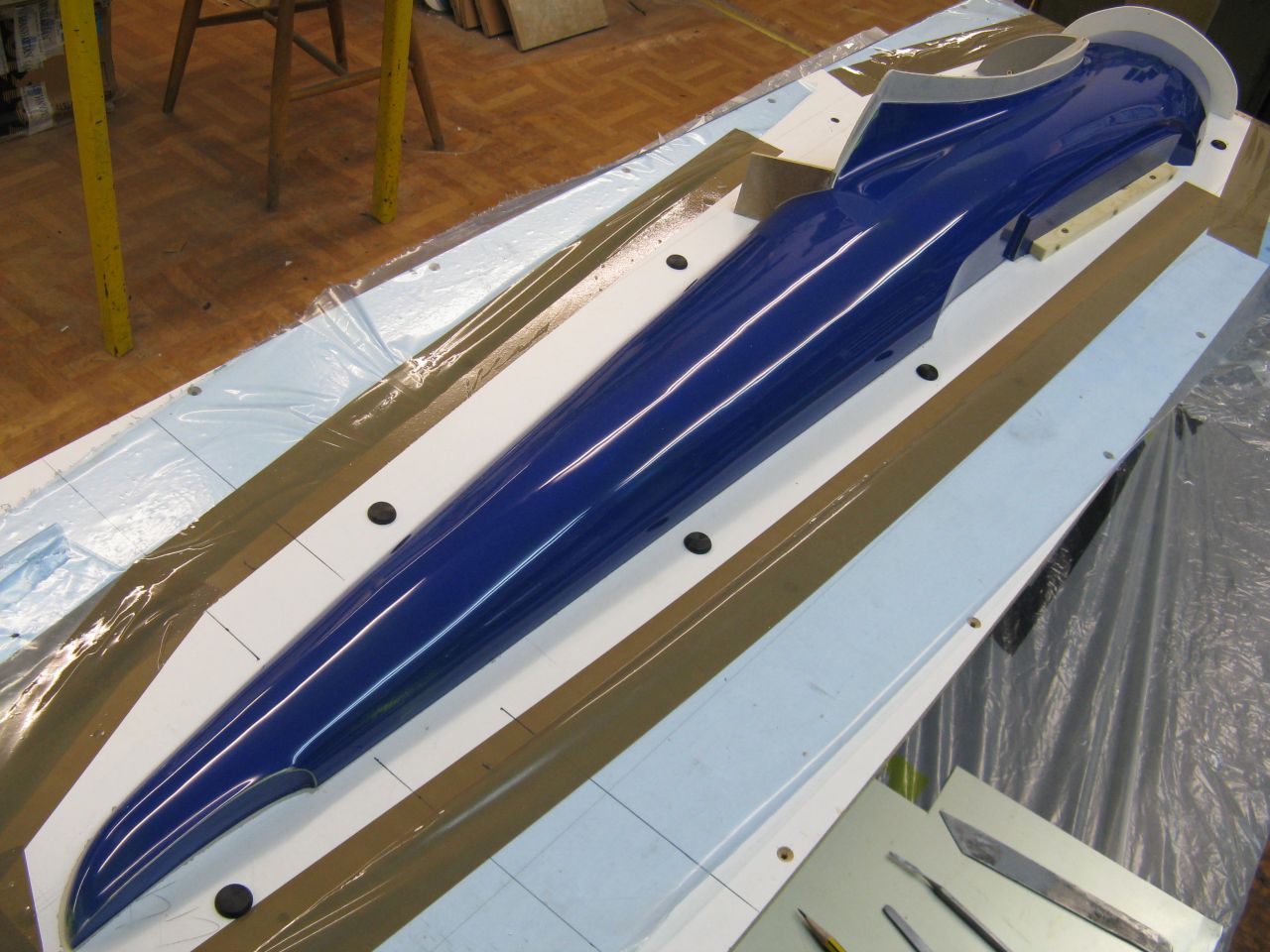

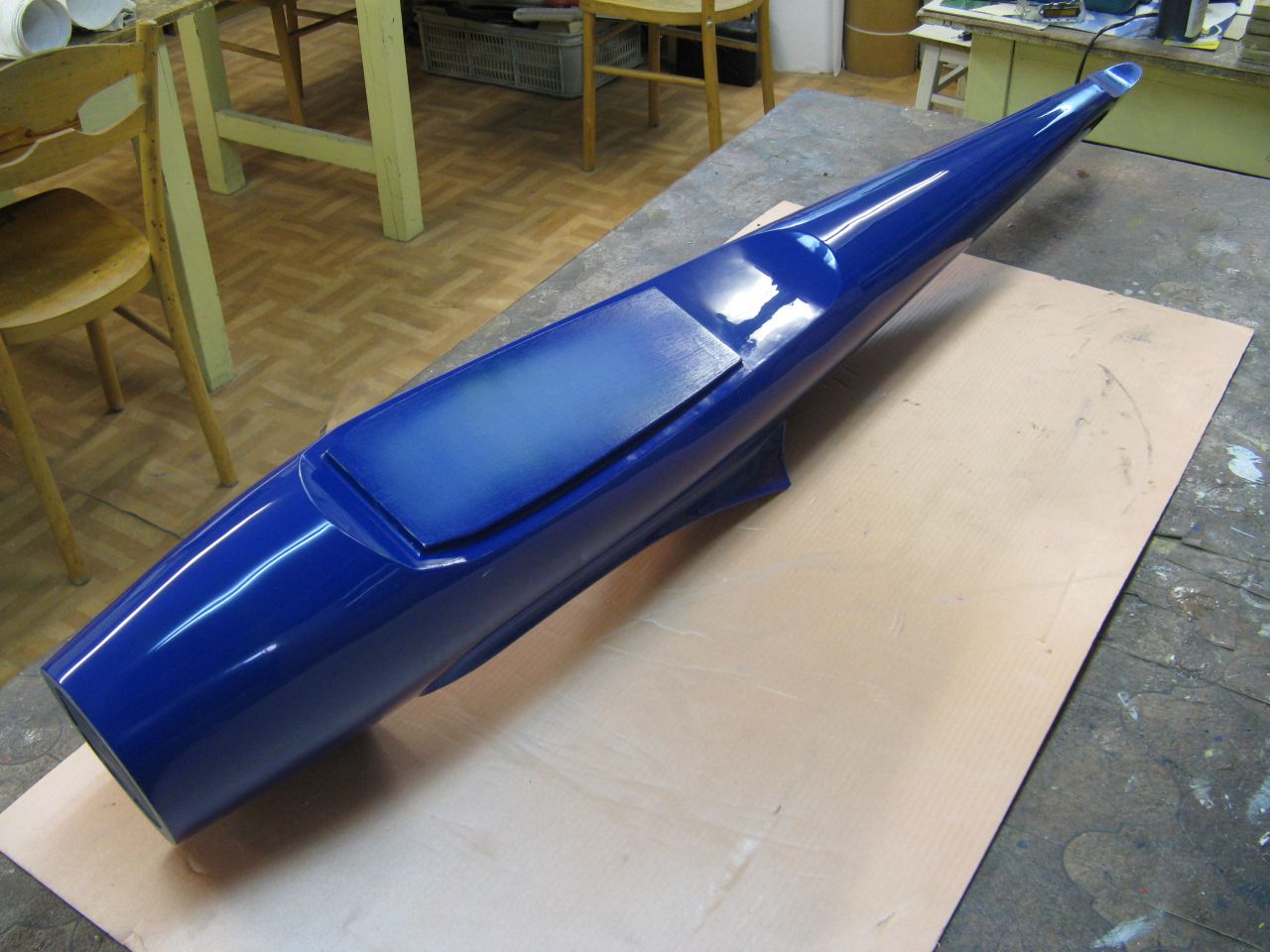

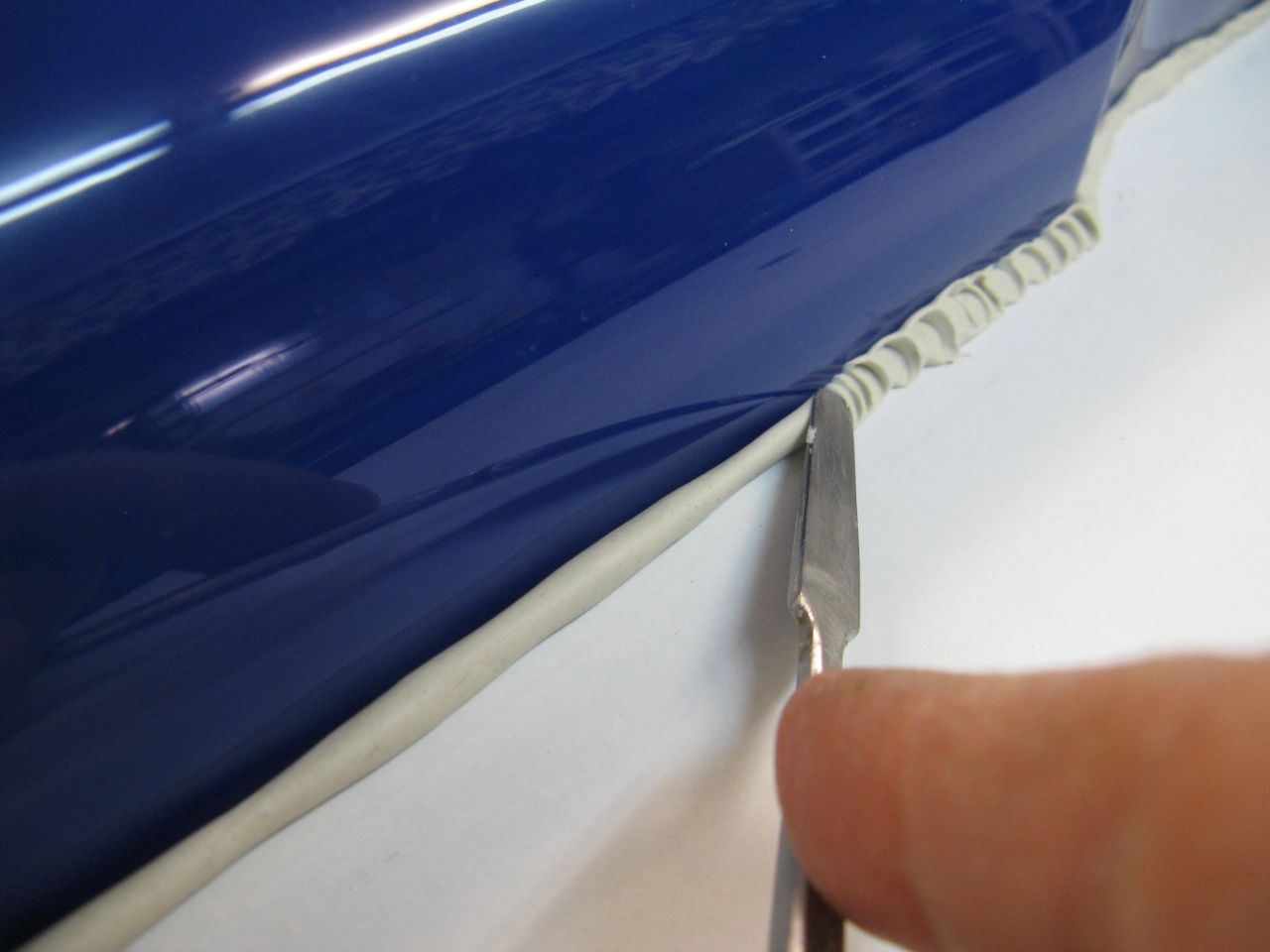

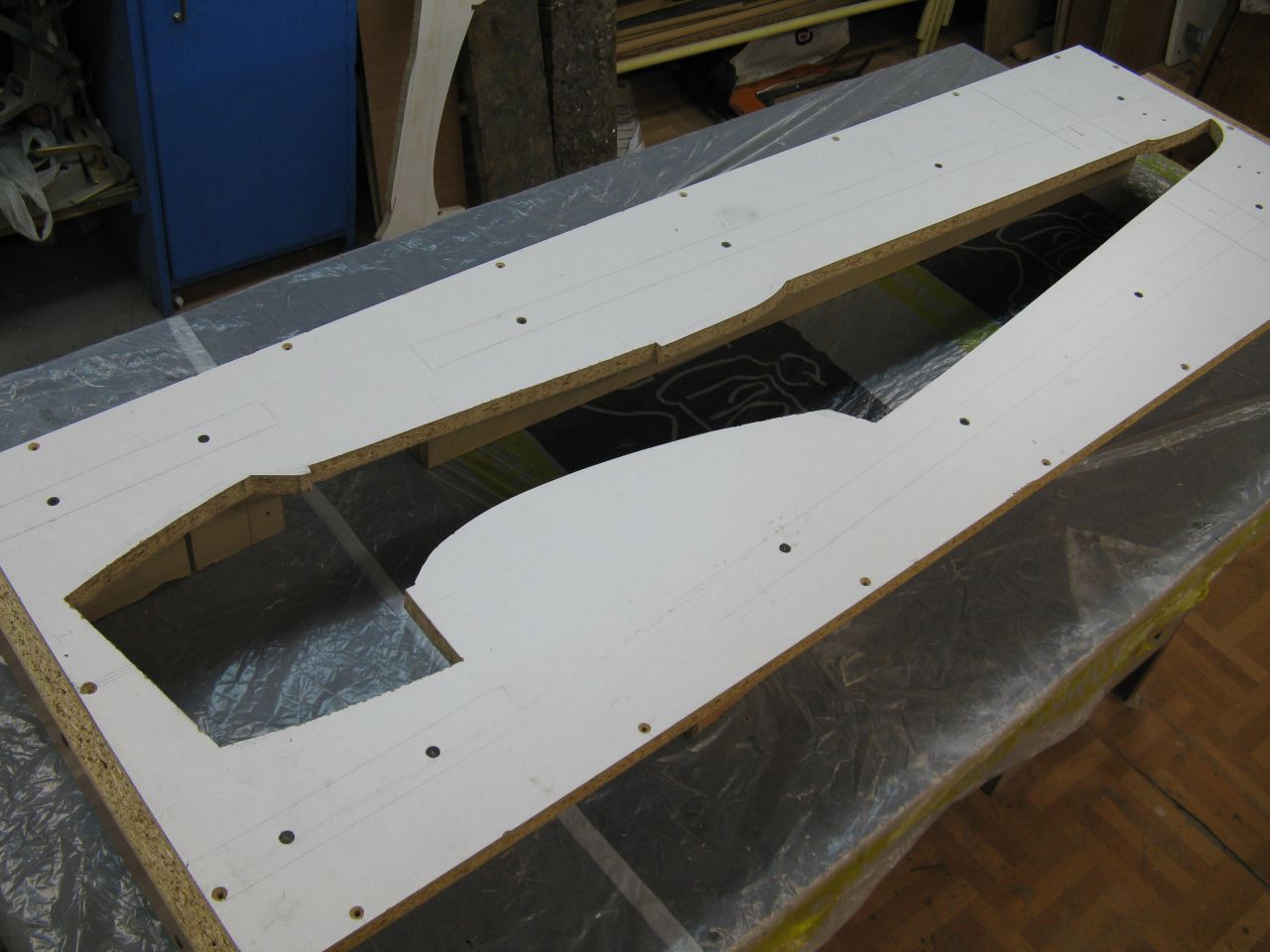

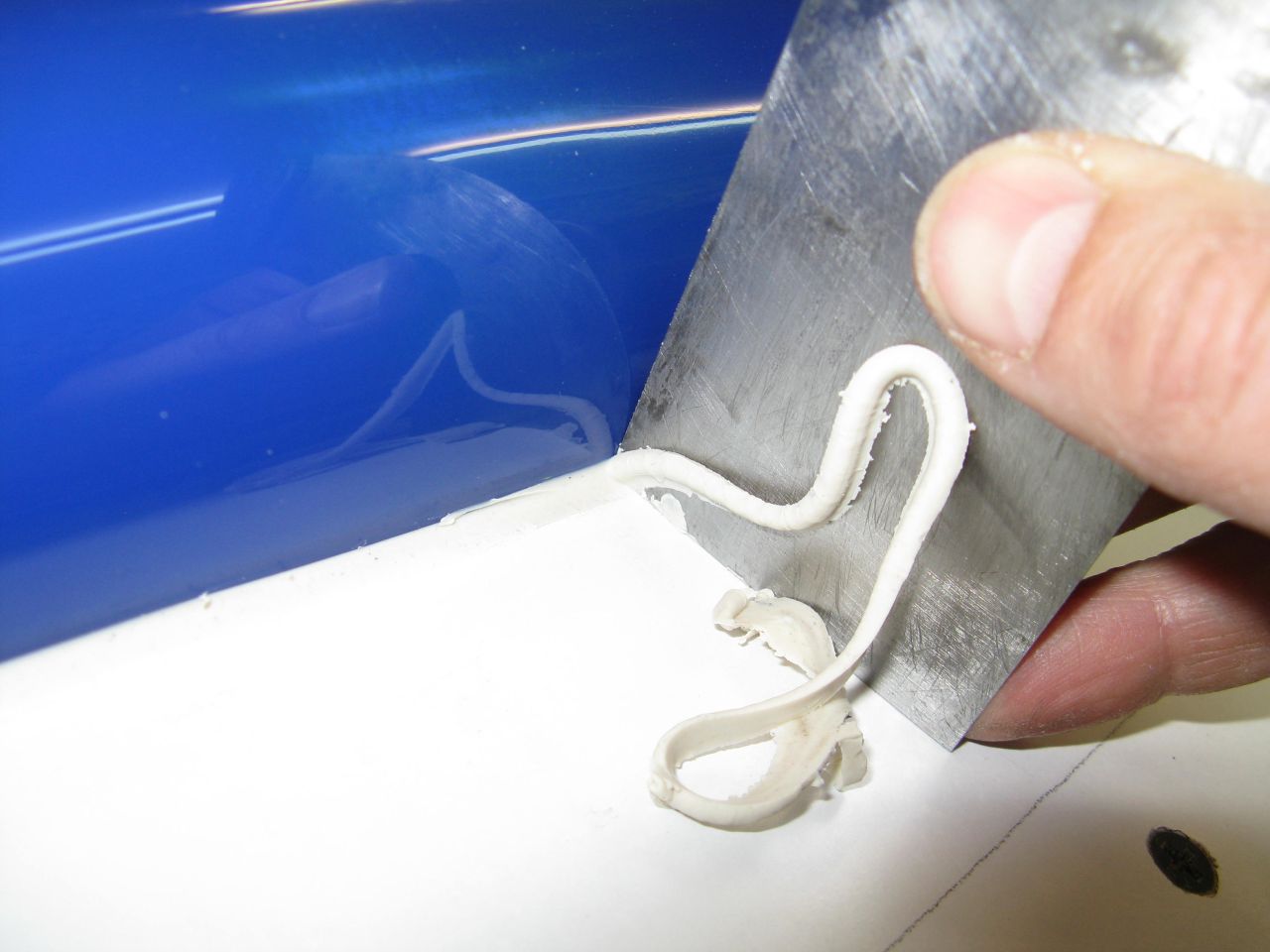

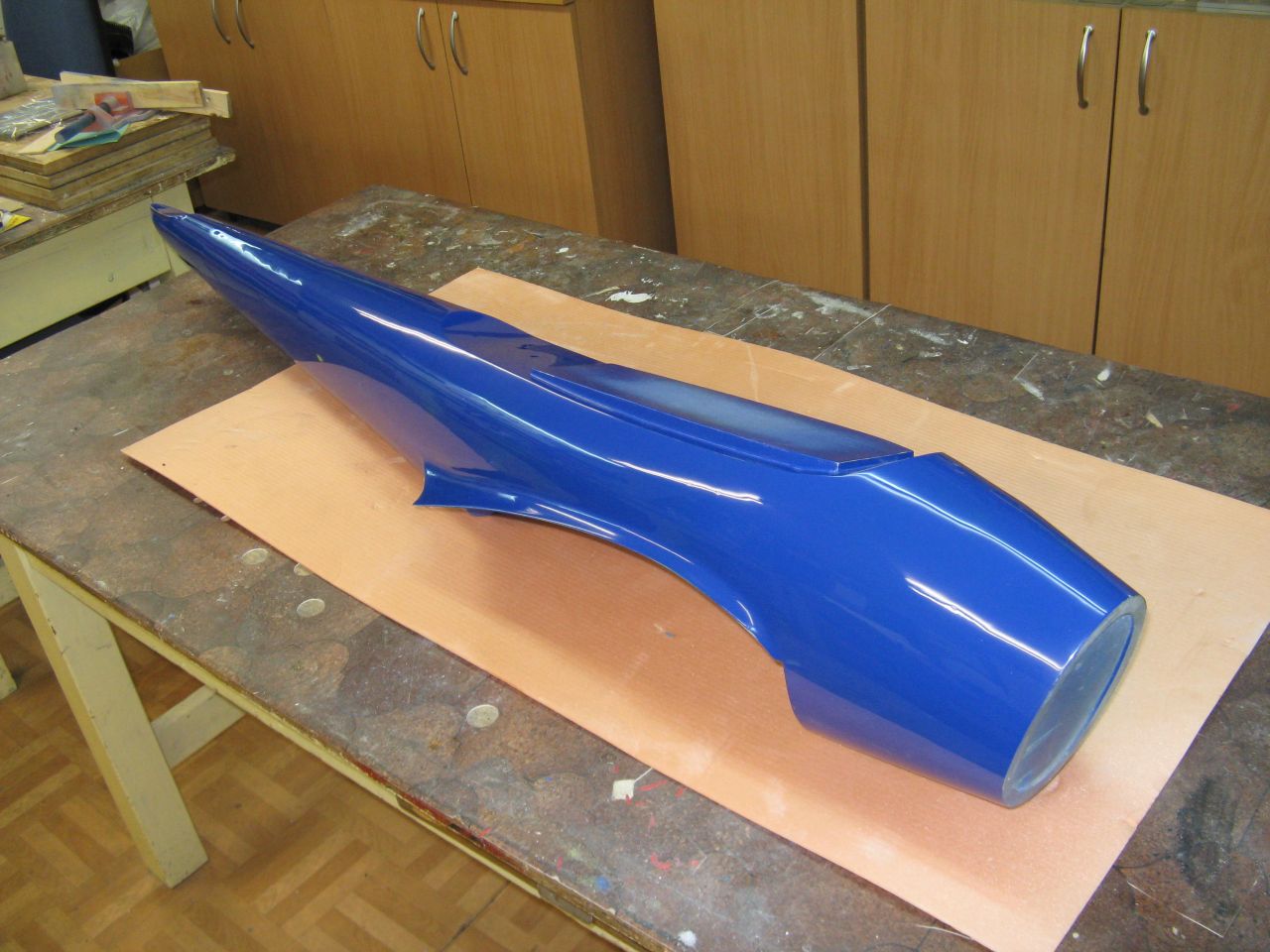

Kopyto w miarę skończone, więc przygotowałem wycięty z płyty meblowej rzut boczny, który podzieli formę na dwie części. Po umocowaniu w nim kopyta, uszczelniłem połączenia specjalną plasteliną techniczną robiąc z niej cienki wałeczek i za pomocą dentystycznej łopatki wcisnąłem ją w szczeliny. Do wyrównania uszczelnienia użyłem metalowej szpachelki, choć powinno się raczej użyć z twardego plastiku. Mniejsze ryzyko uszkodzenia kopyta.

_________________
Krzysiek

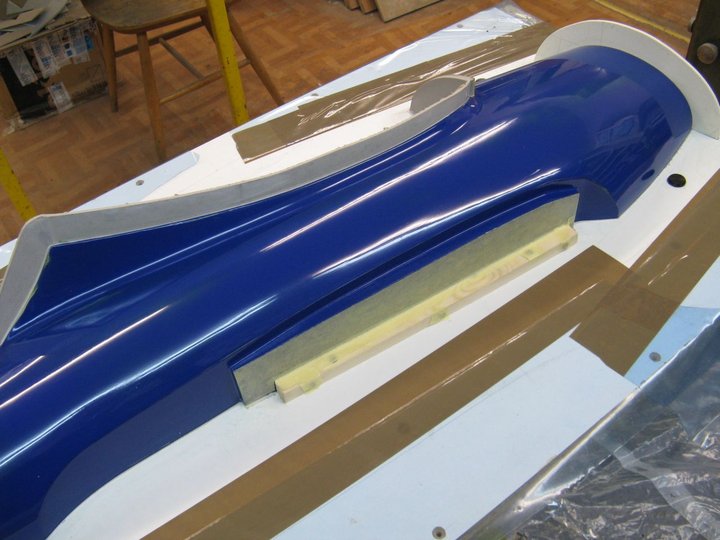

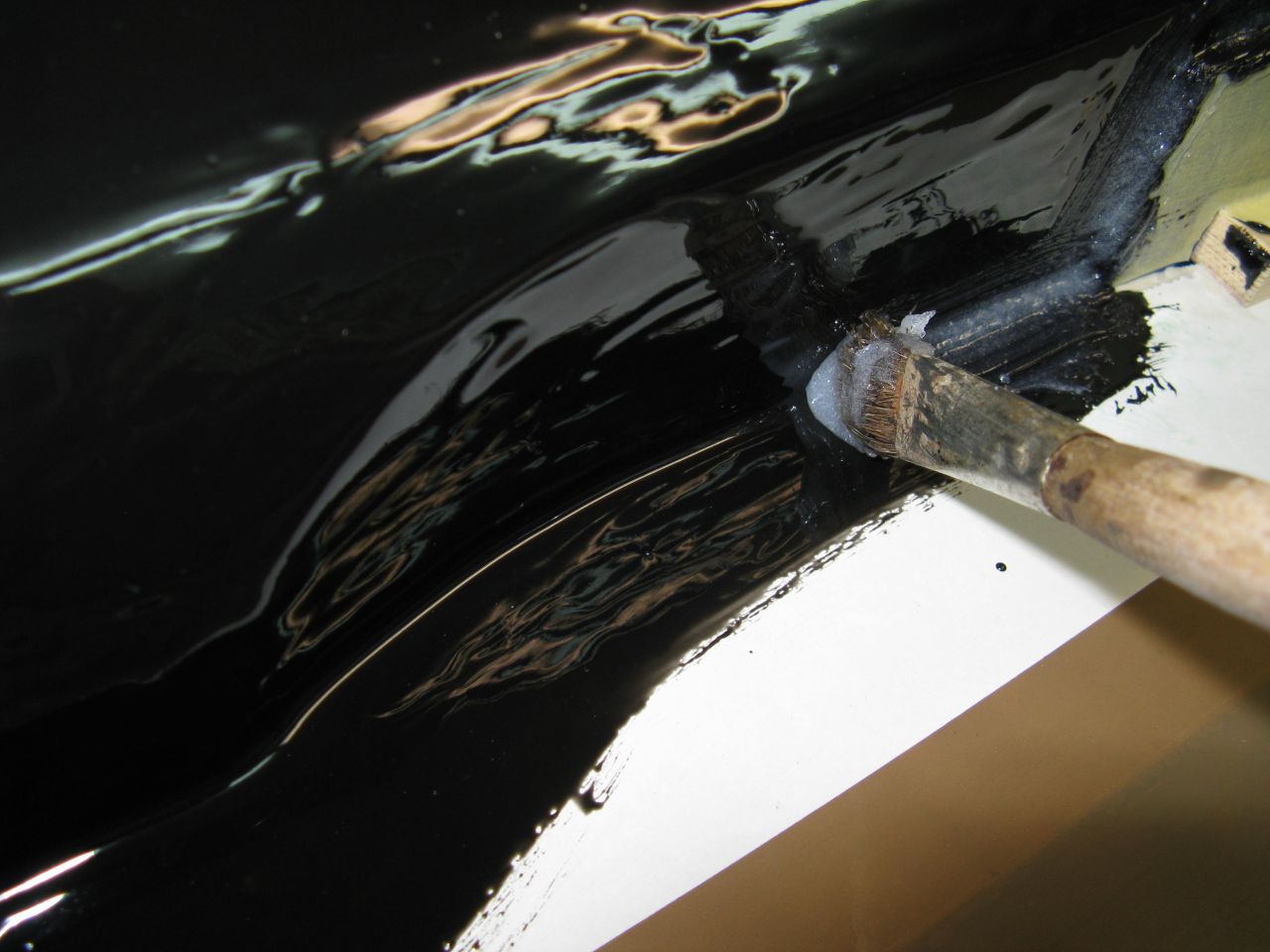

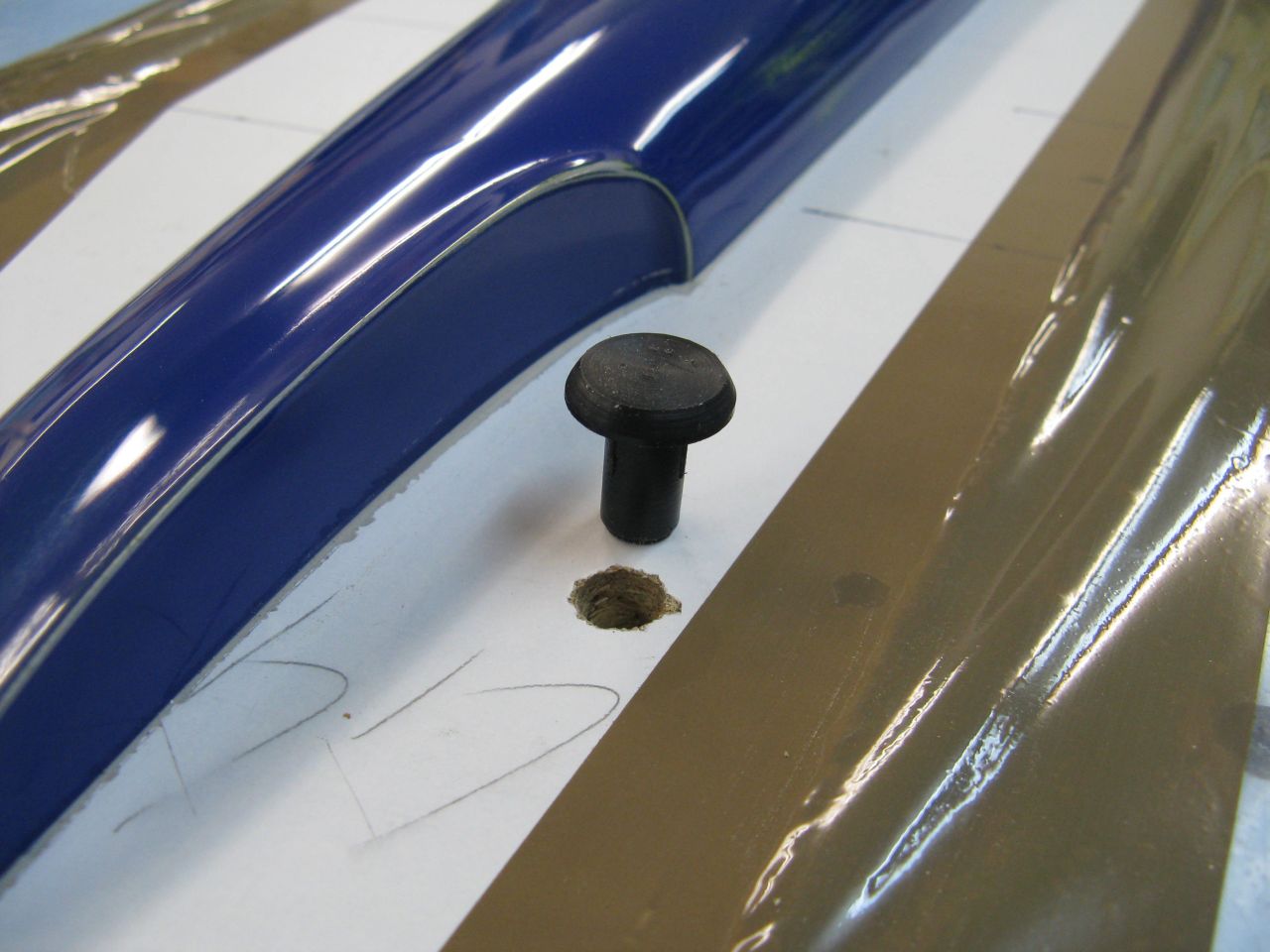

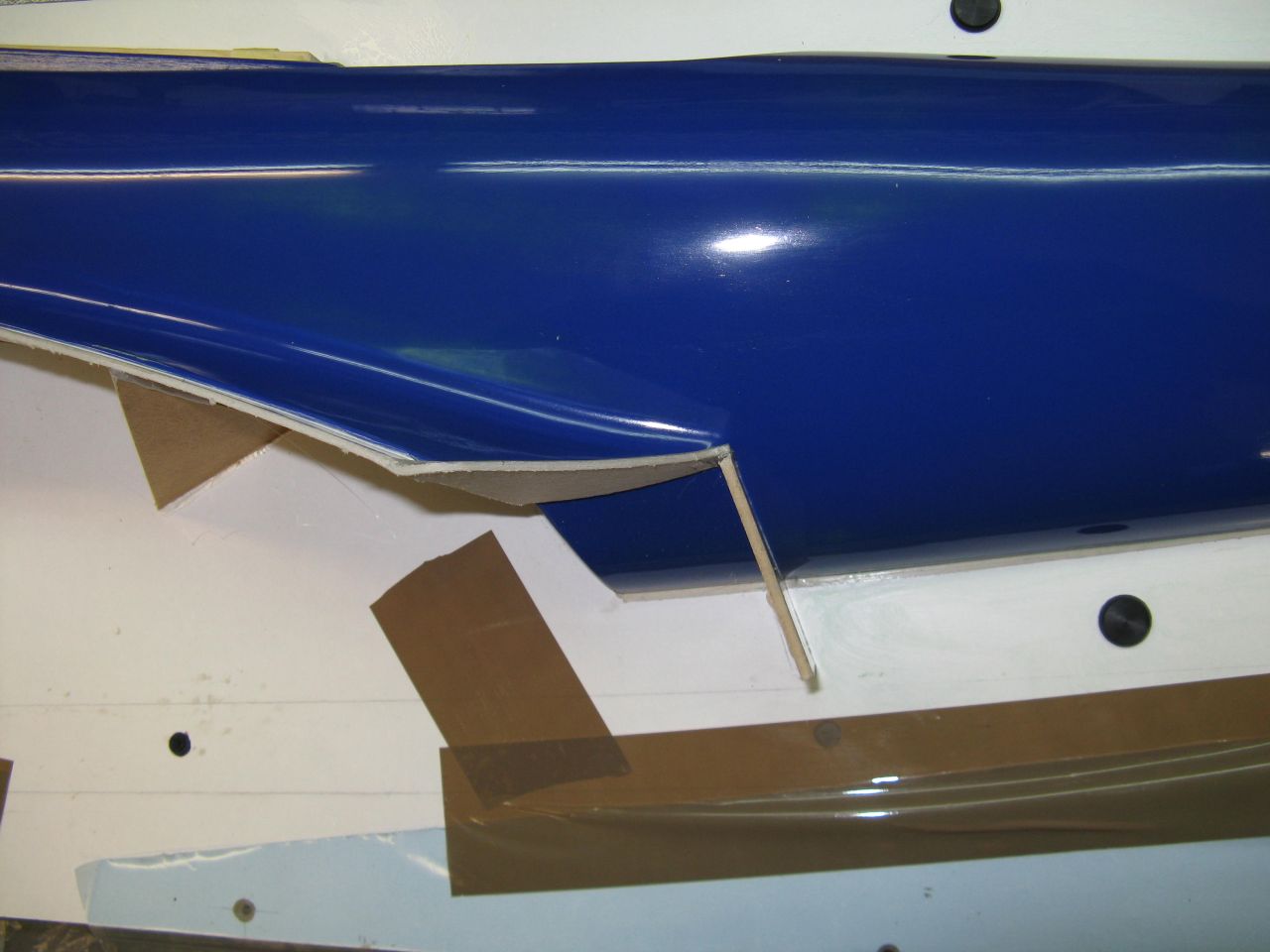

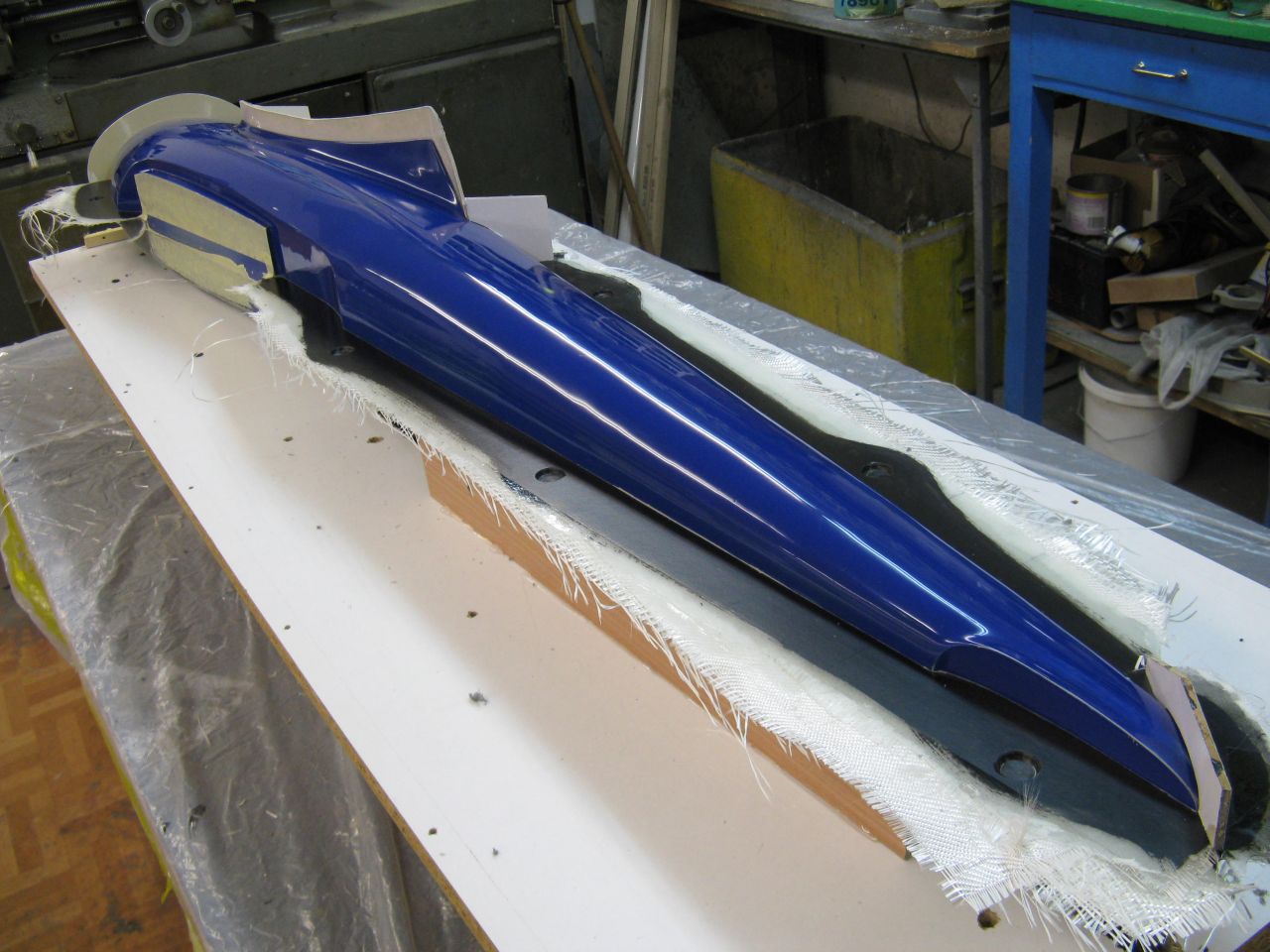

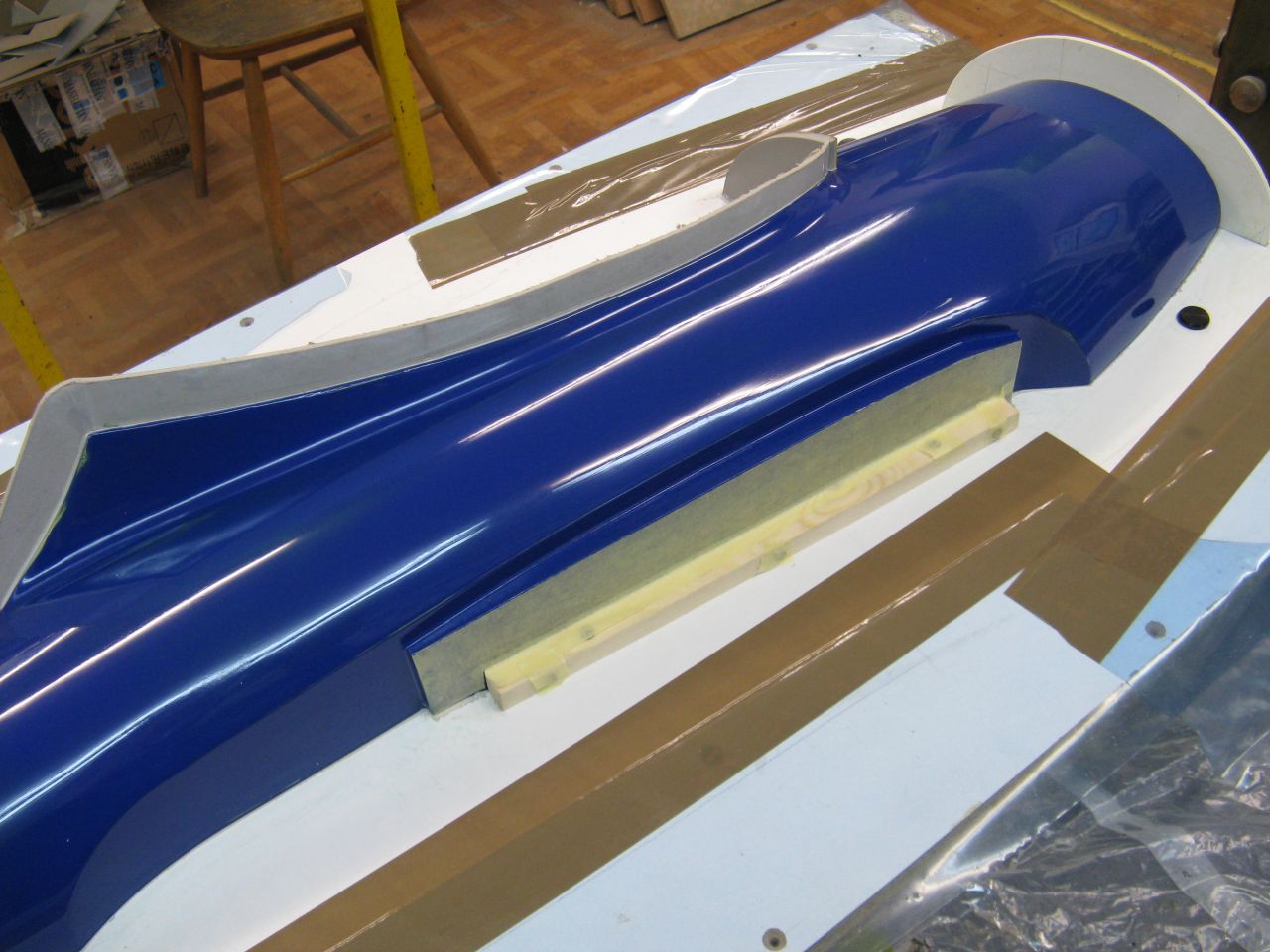

Aby formy ładnie się schodziły, zastosowałem plastikowe nóżki od mebli jako kołki ustalające. Przed położeniem żelkotu narzędziowego zrobiłem dodatkowe podziały formy, bo trudno byłoby w formie całościowej odformować np. przejście kadłub - skrzydło. Jest z tym trochę gimnastyki, ale mam nadzieję, że koncepcja jest słuszna i dalej będę podążał tą drogą .Po zawoskowaniu kopyta położyłem dodatkowo warstwę alkoholu poliwinylowego jako rozdzielacza, bo farba akrylowa, którą pomalowałem kopyto, słabo chłonie wosk i pewnie forma skleiłaby się z kopytem. Żelkotu na połówkę poszło 125ml.

_________________
Krzysiek

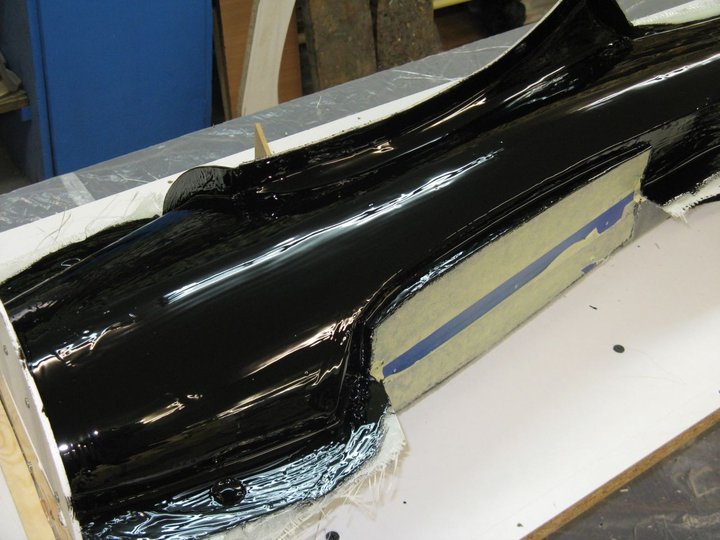

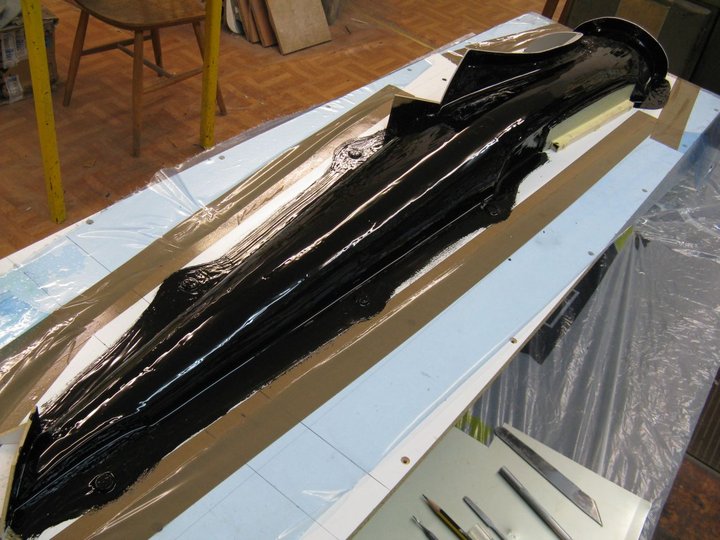

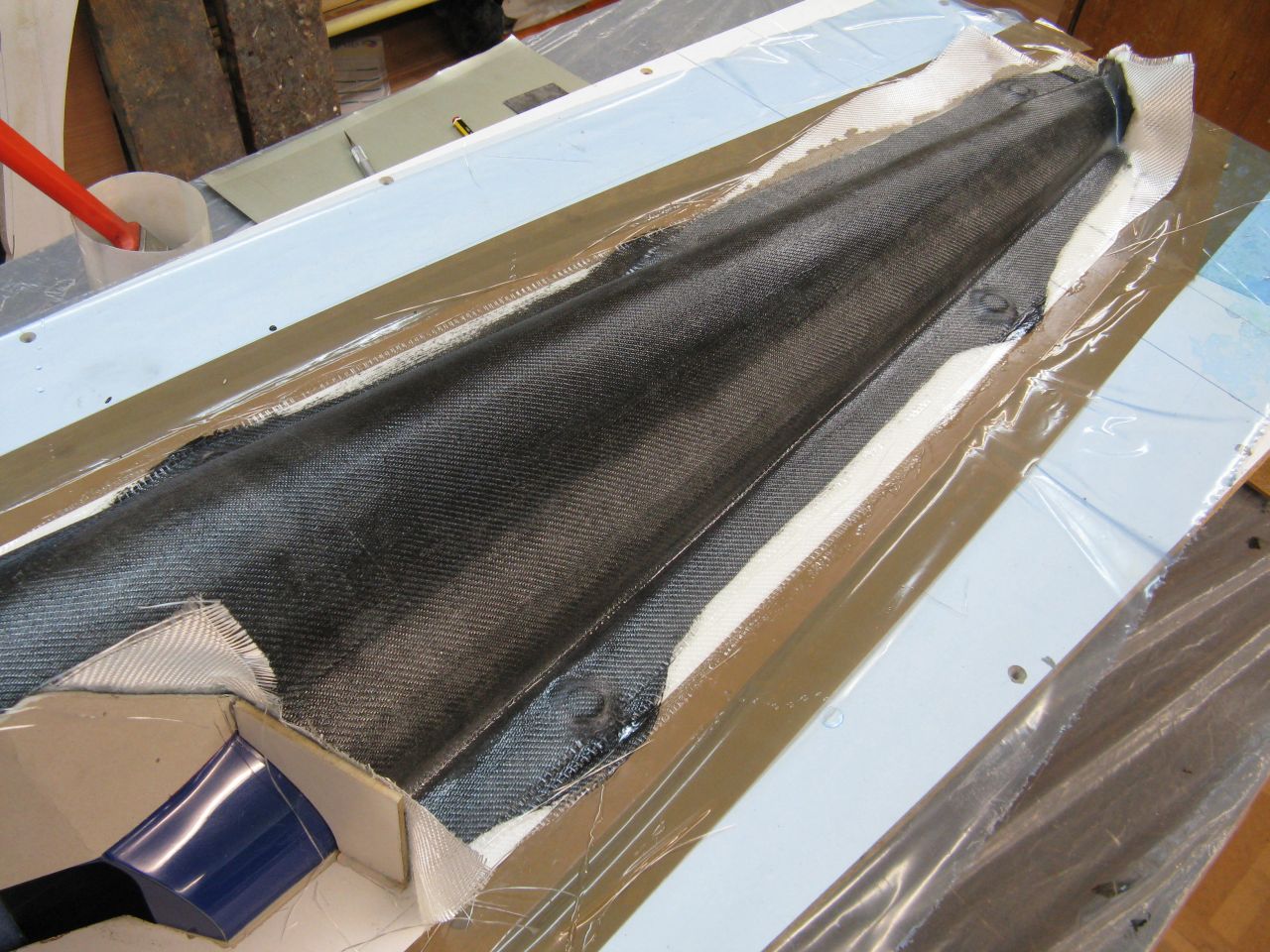

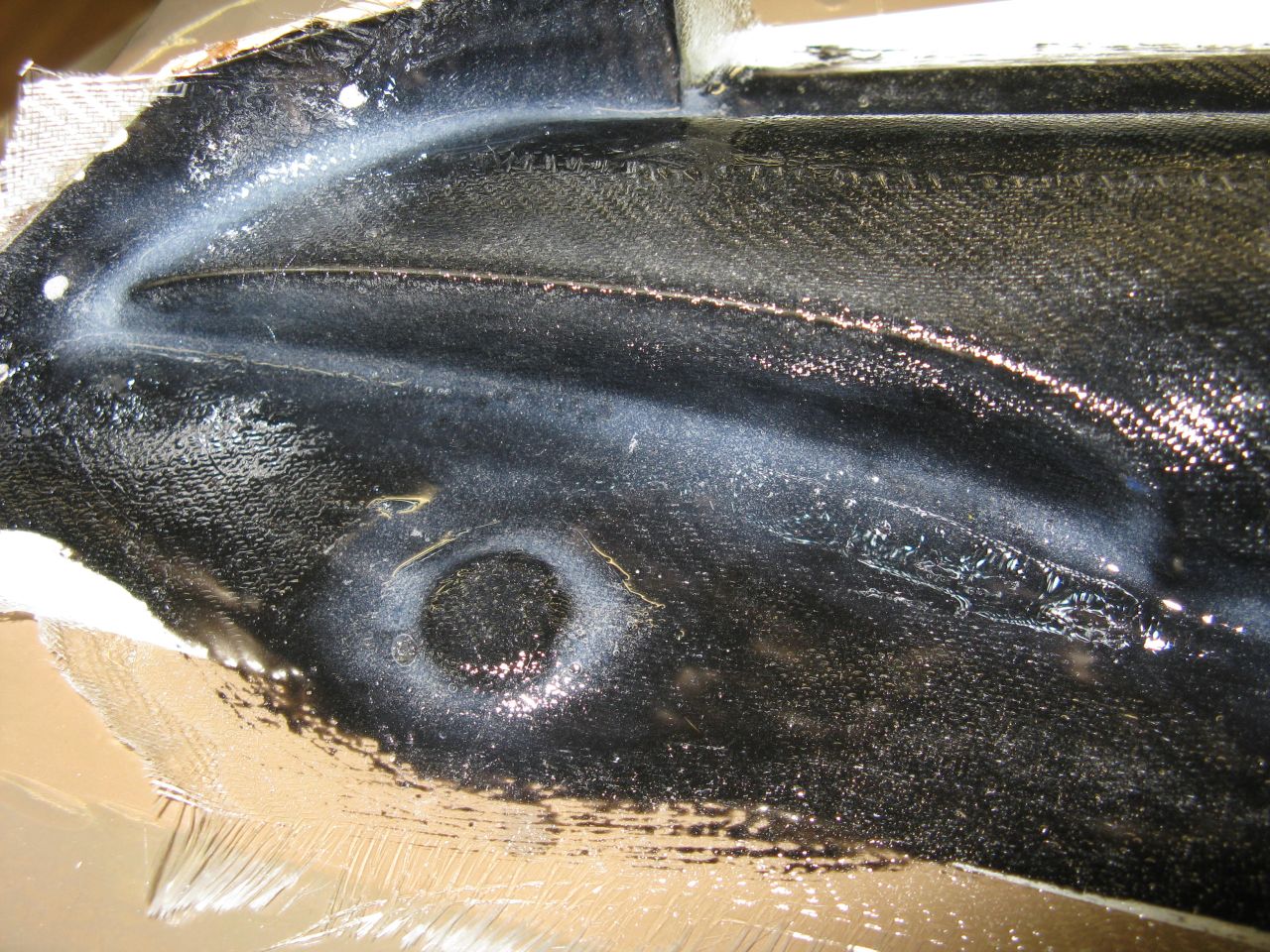

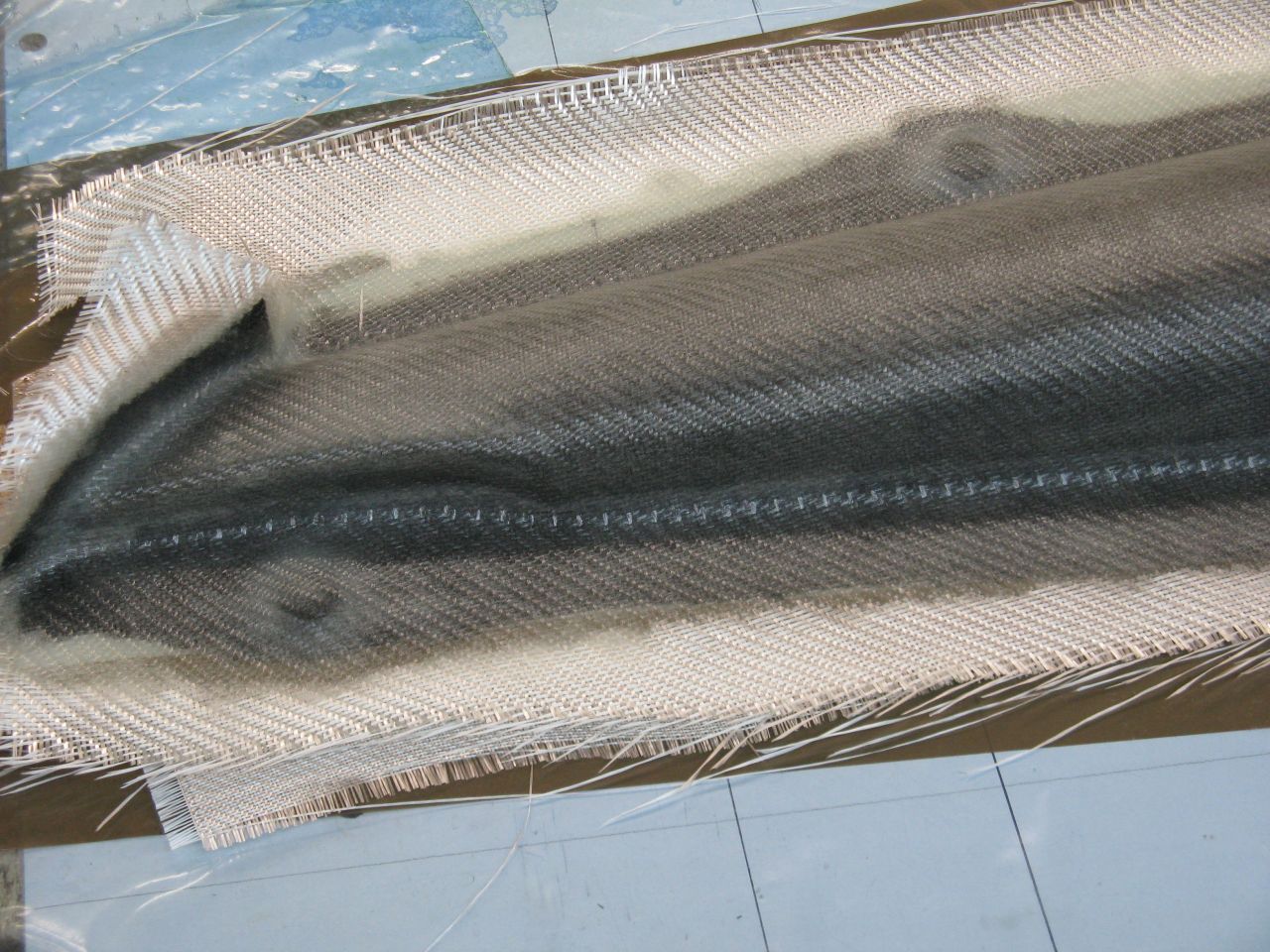

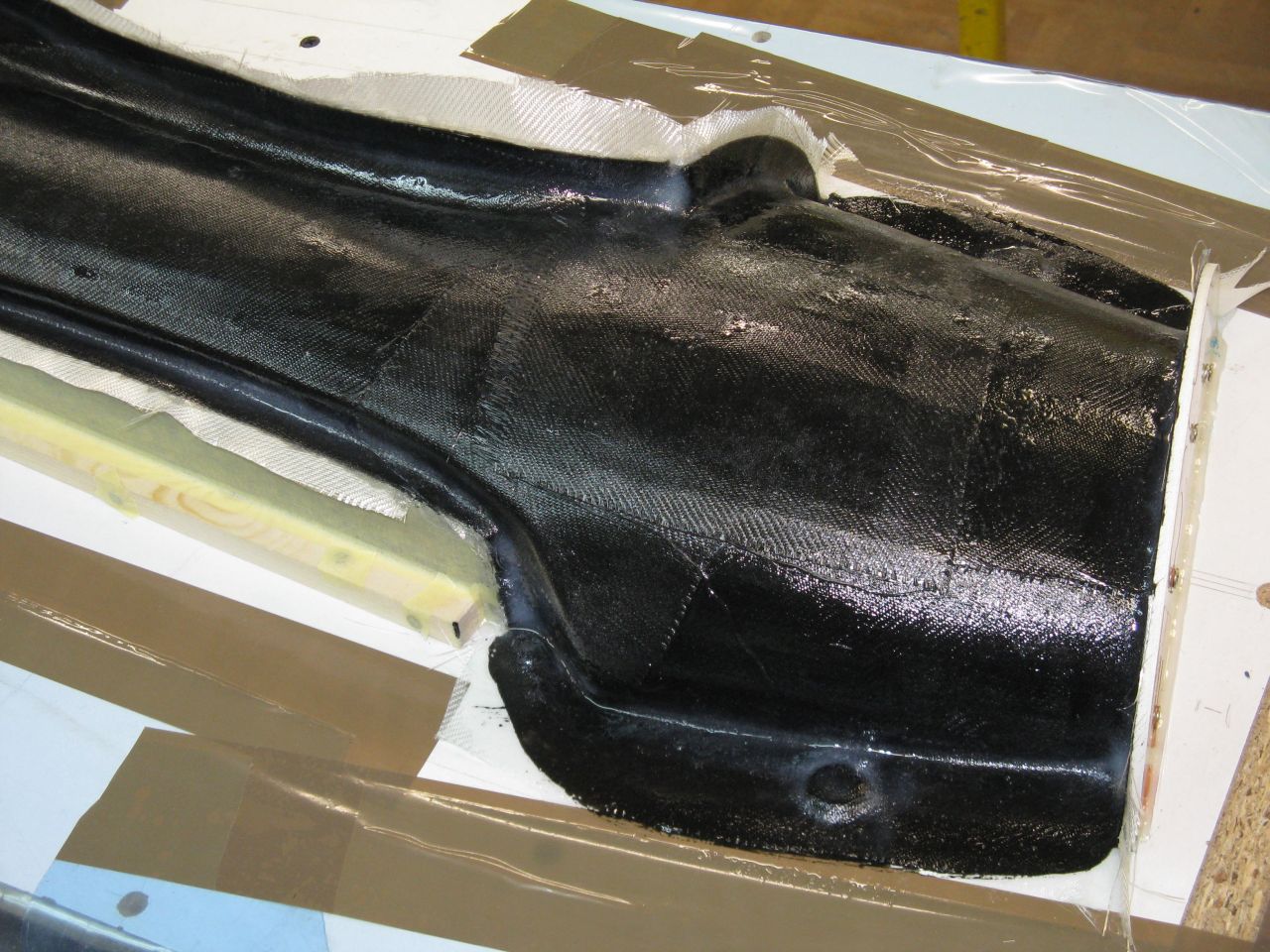

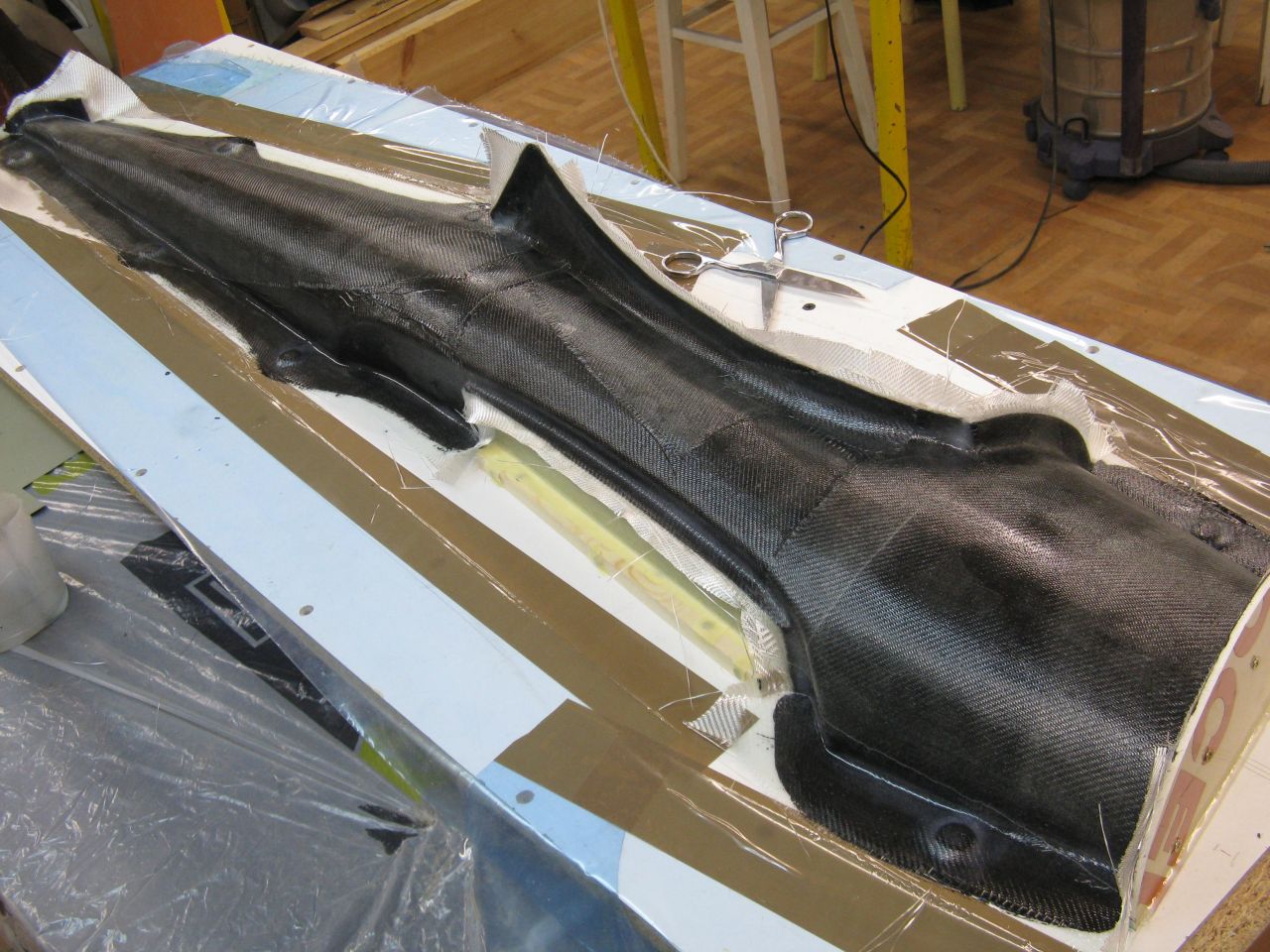

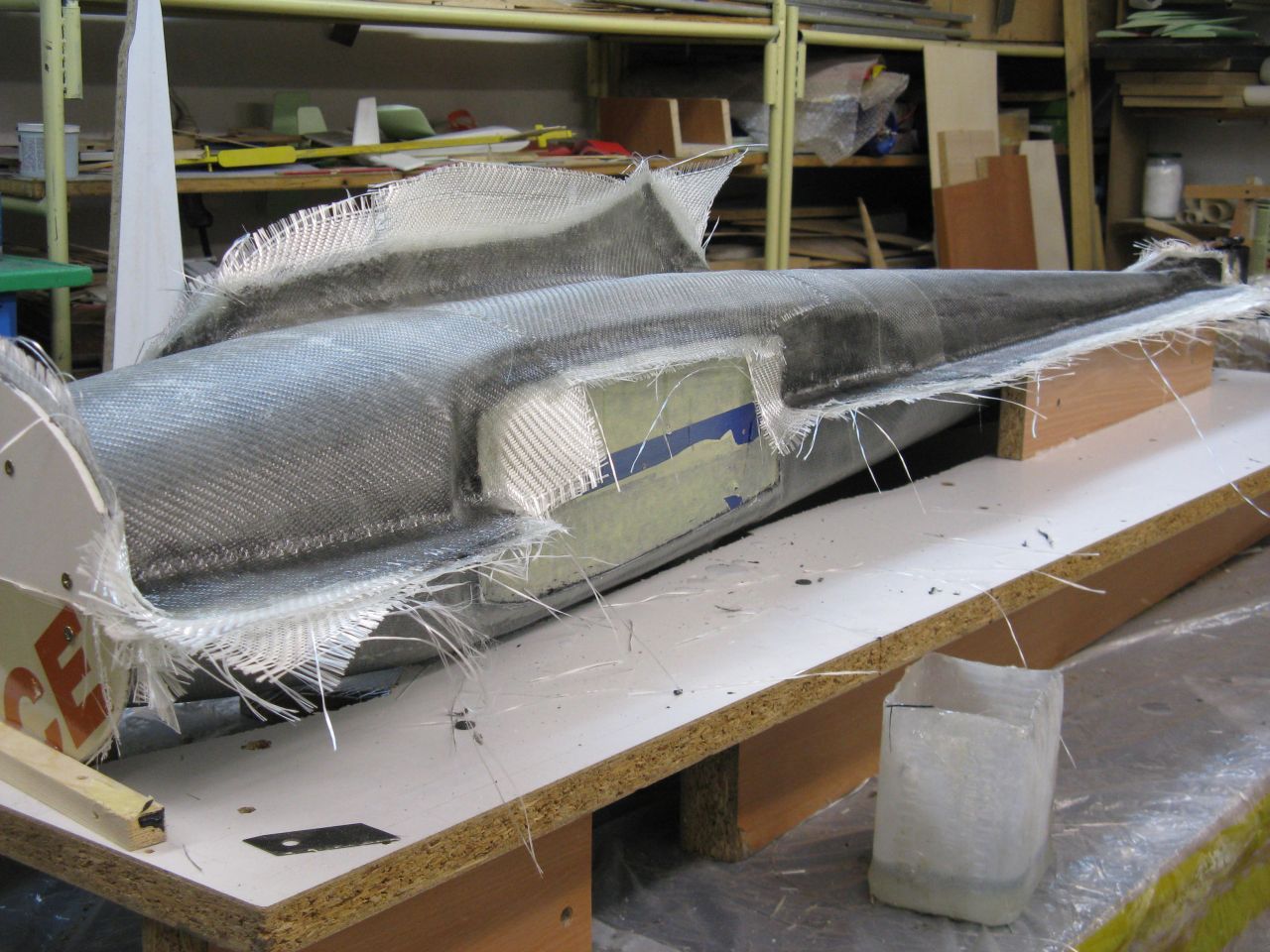

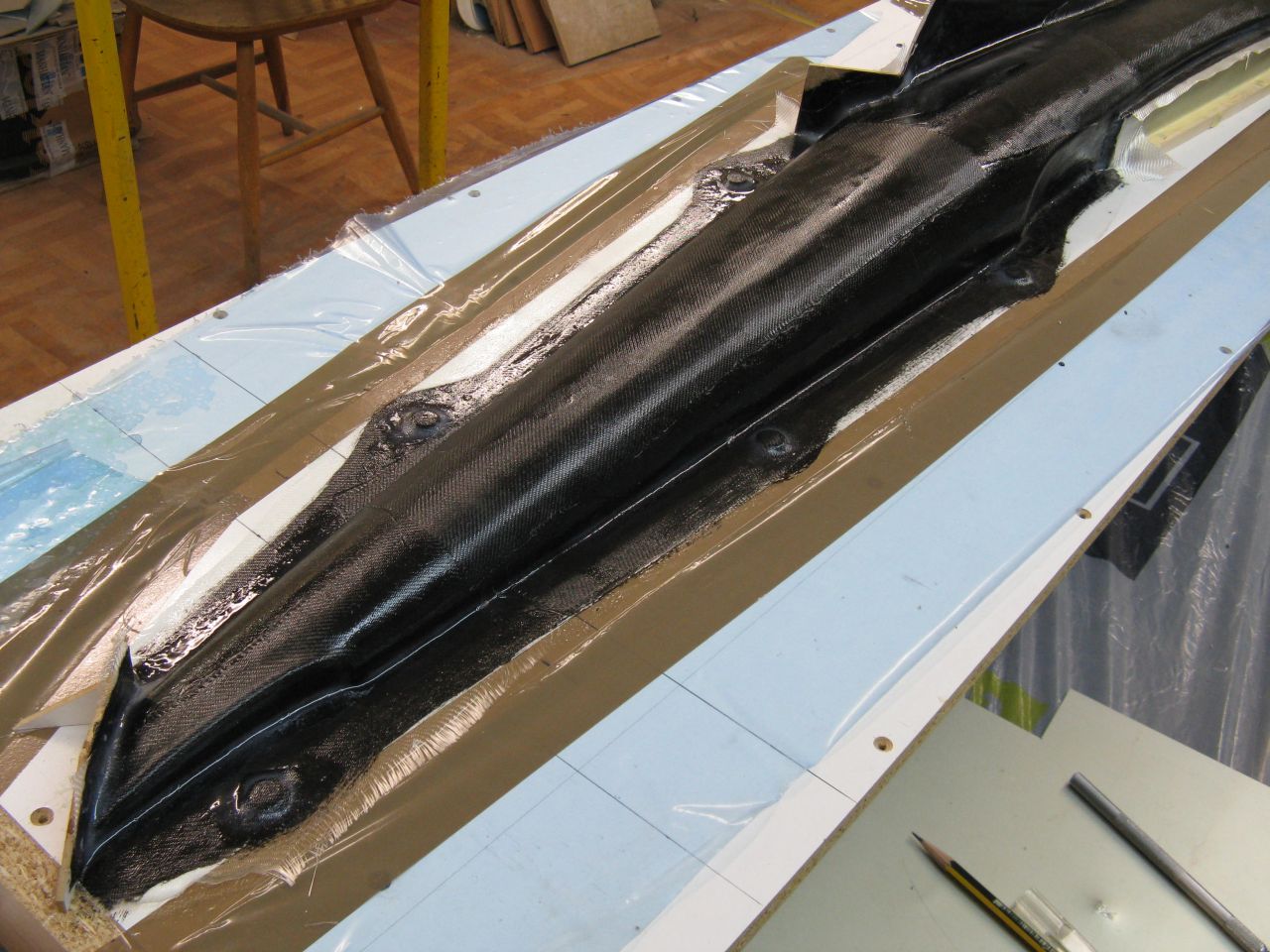

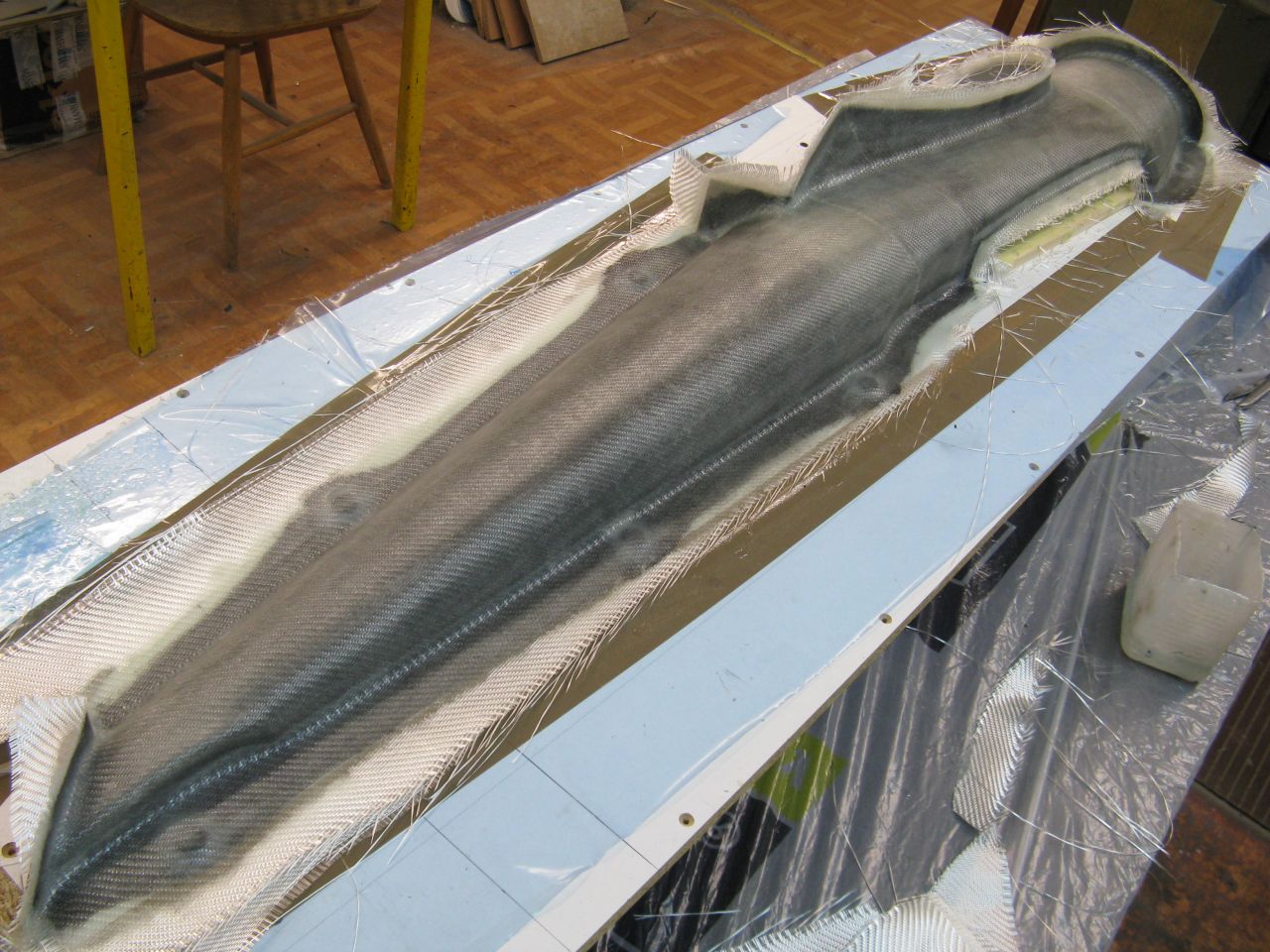

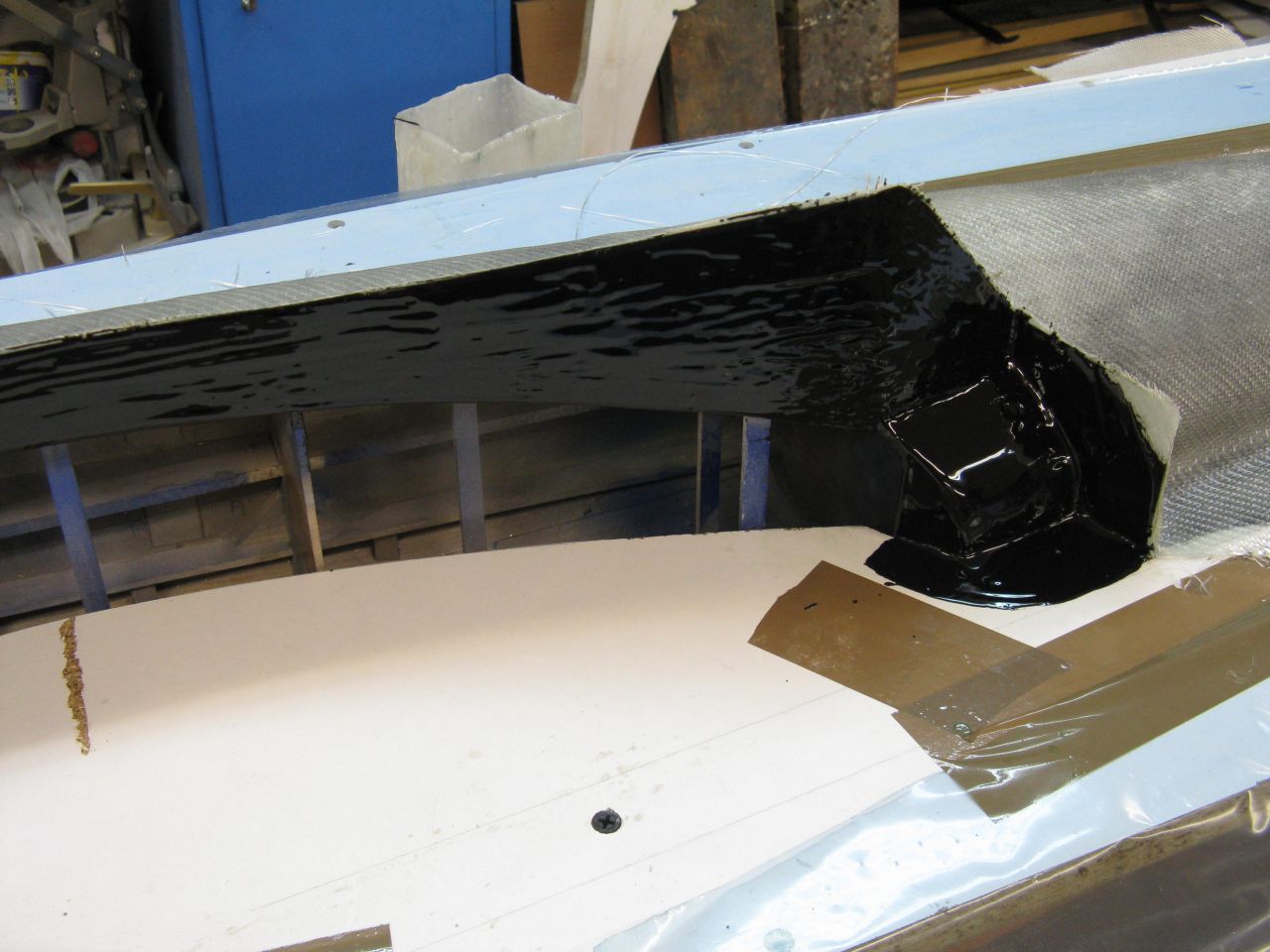

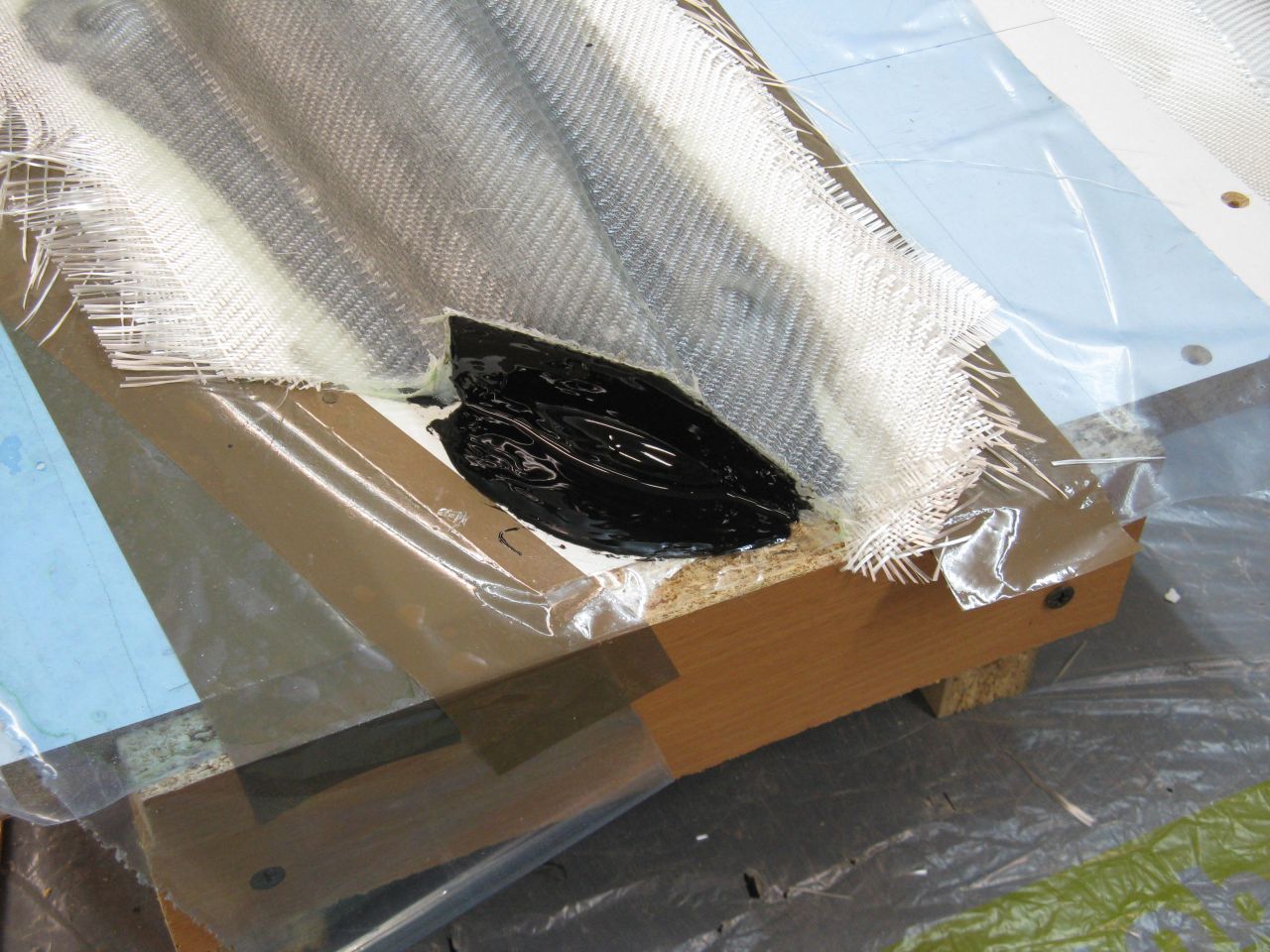

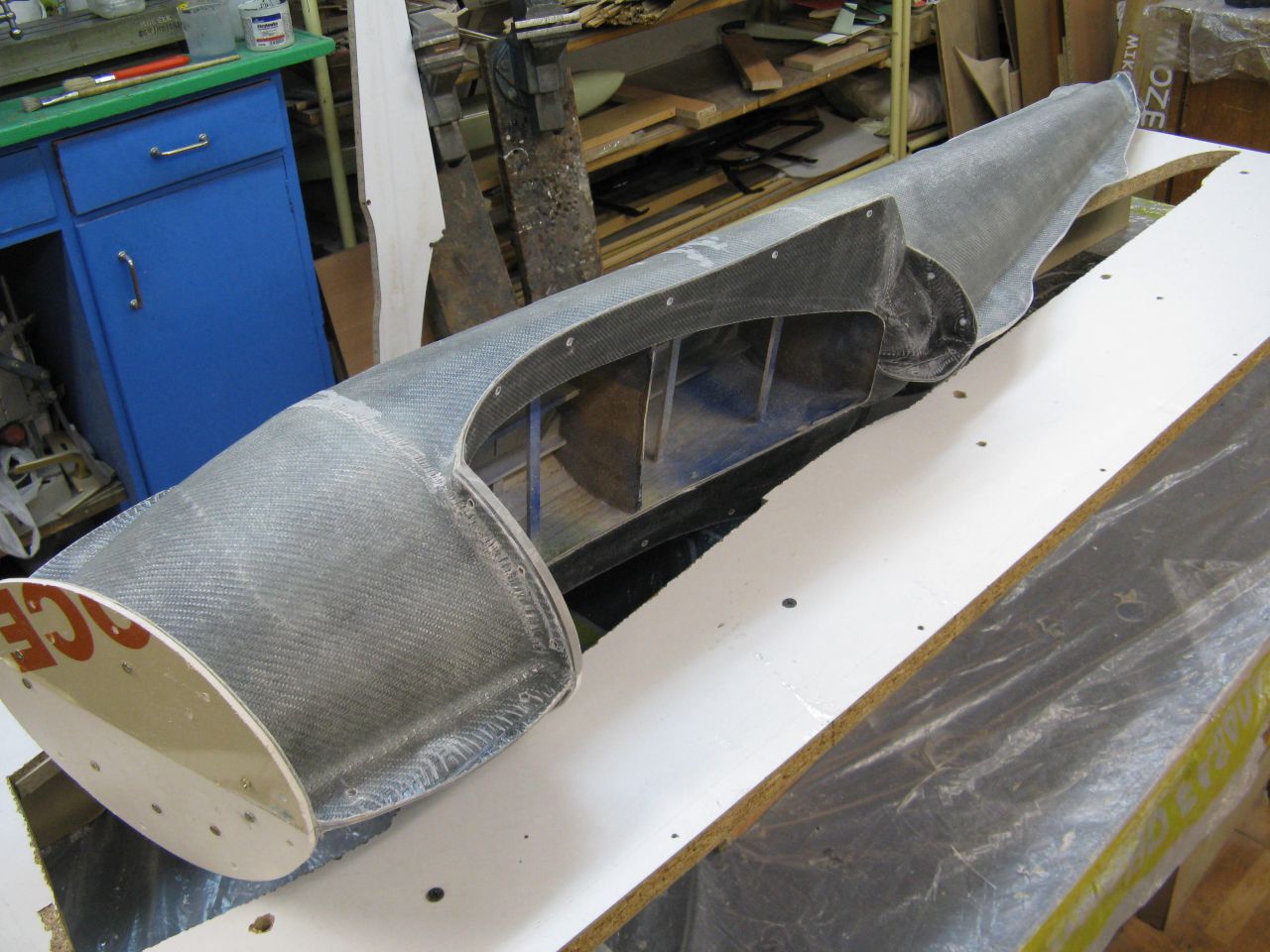

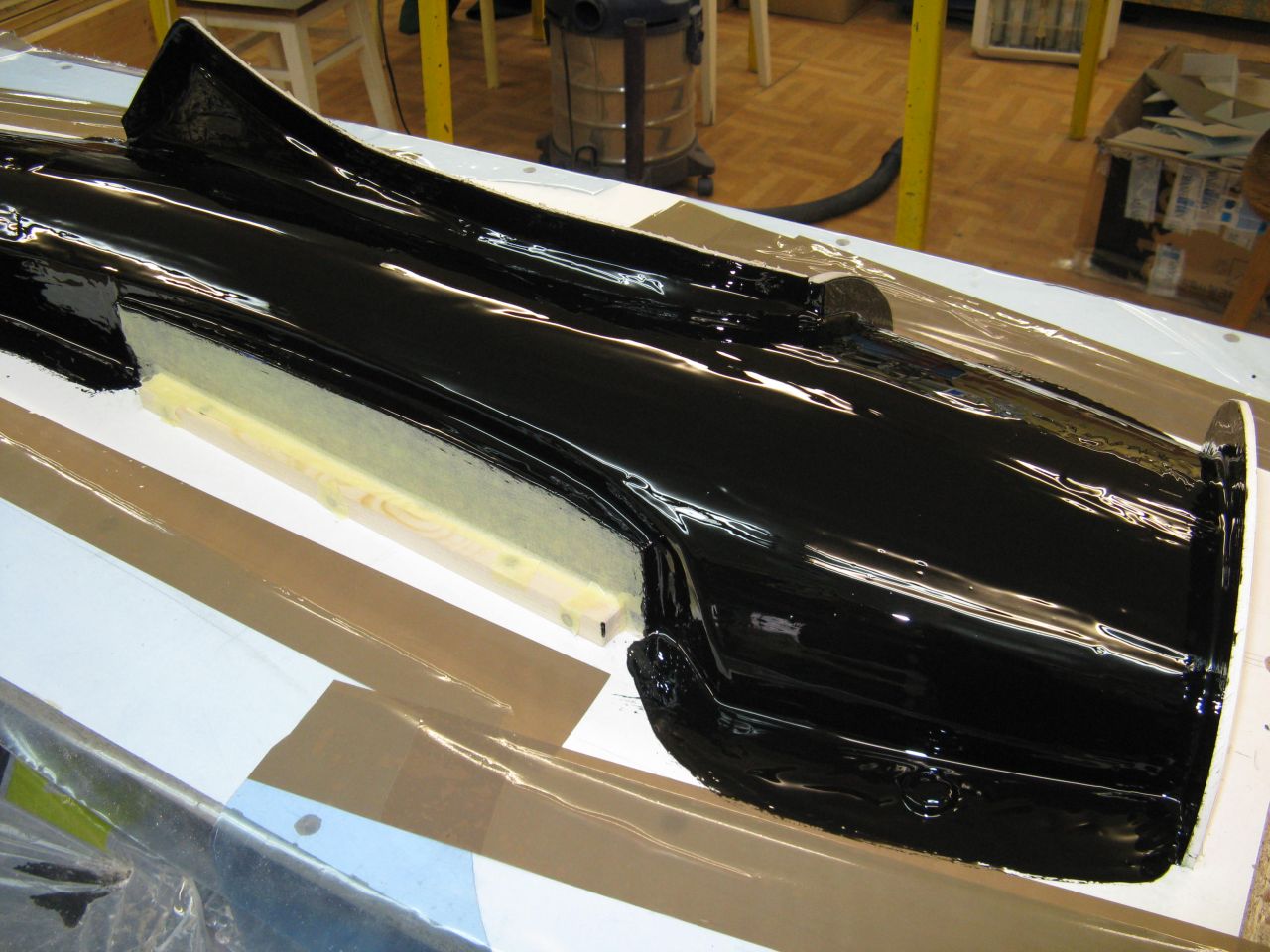

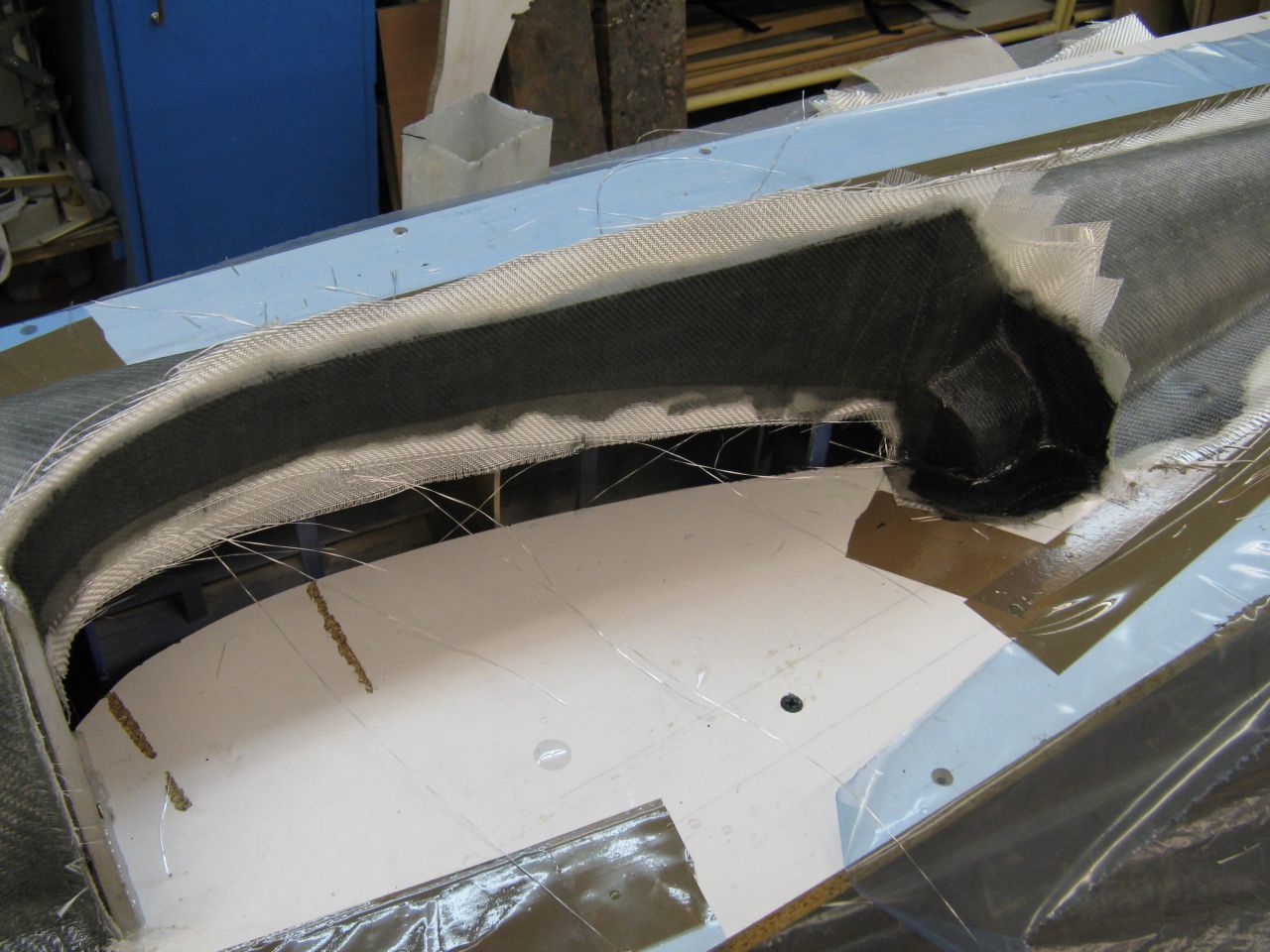

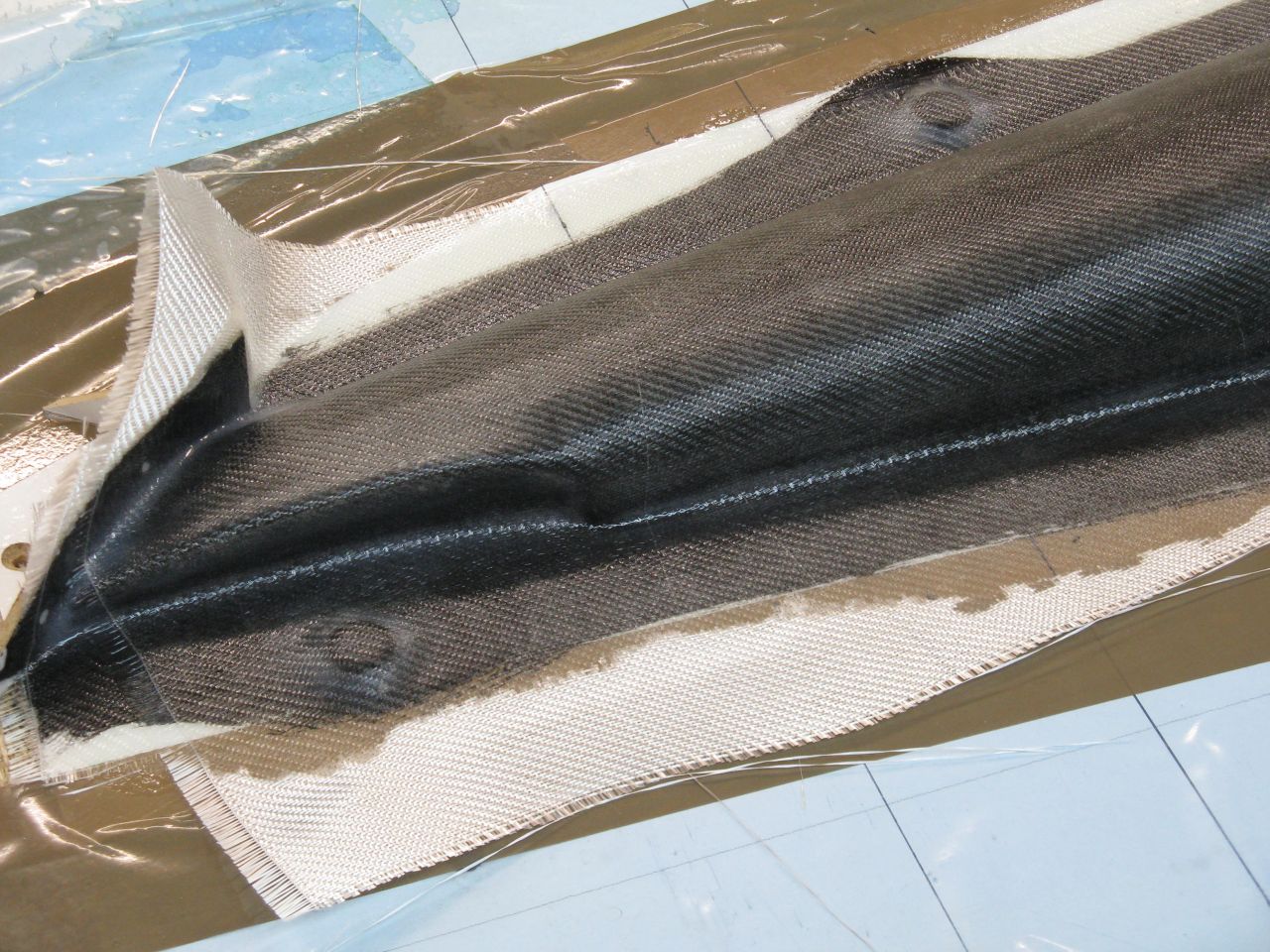

Kładzenie laminatu rozpoczynam od wykonania łagodnych przejść w newralgicznych miejscach formy przy pomocy szpachlówki z żywicy epoksydowej zagęszczonej krzemionką (Aerosil). To dość istotne, bo tkanina nie zawsze chce się ułożyć w narożnikach formy, a pierwsza warstwa laminatu decyduje o wytrzymałości formy i należy dbać, by nie było bąbli powietrza między żelkotem i tkaniną. Na pierwszą warstwę idzie jedna tkanina 110g/m2 i jedna 163g/m2 , a następnie 3 X 280. Na kolejnych zdjęciach widać jak były kładzione kolejne warstwy.

_________________
Krzysiek

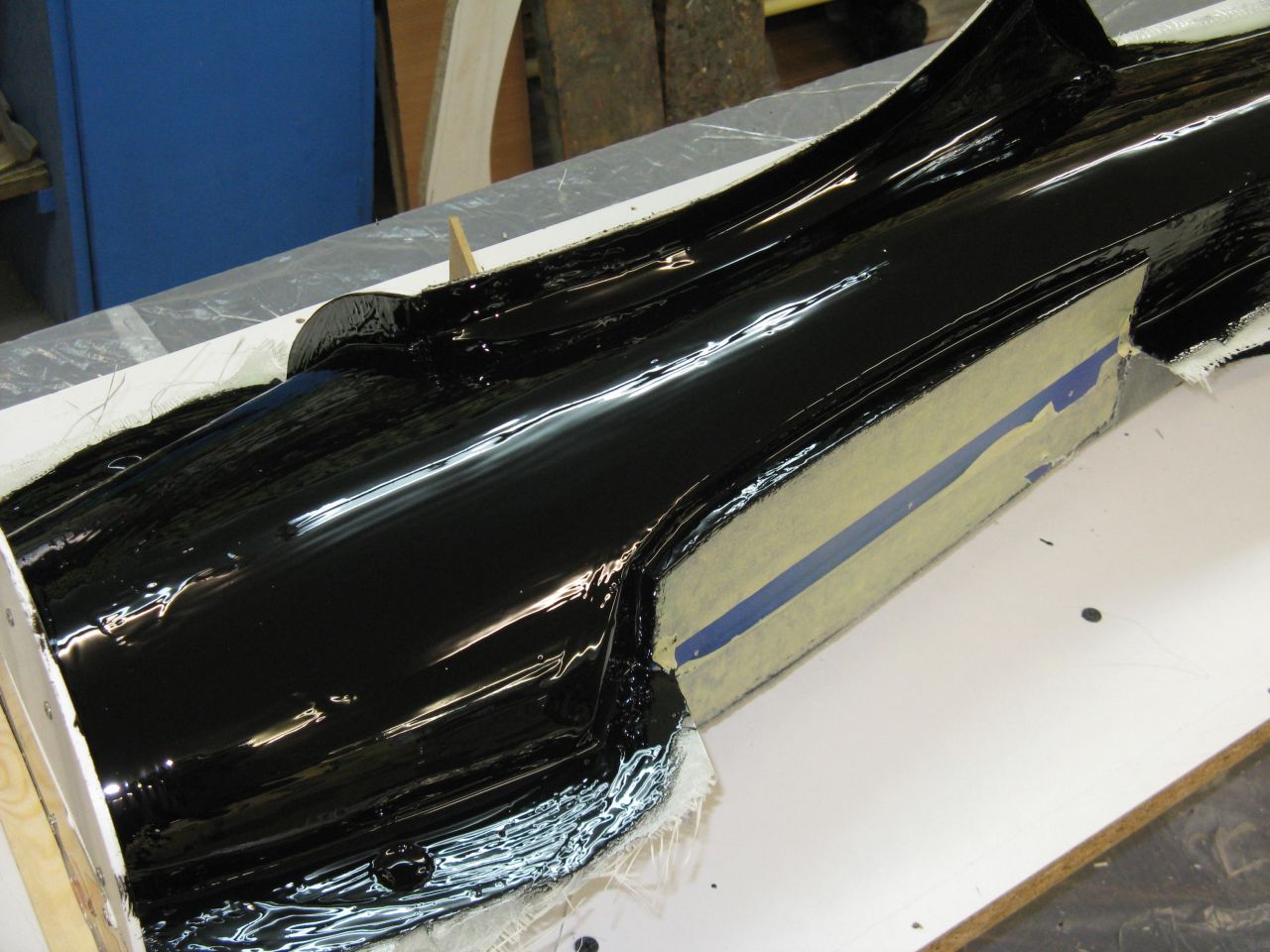

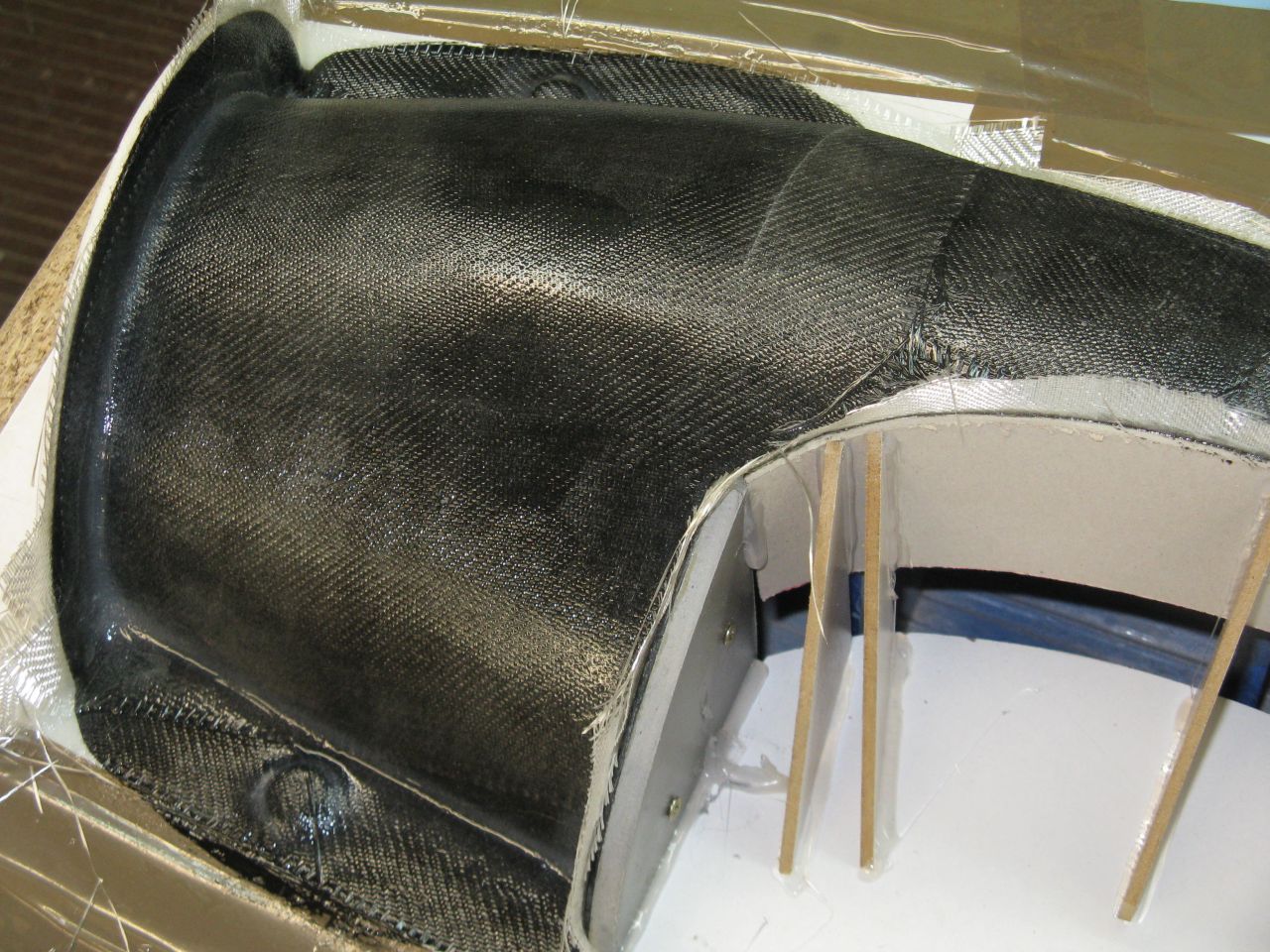

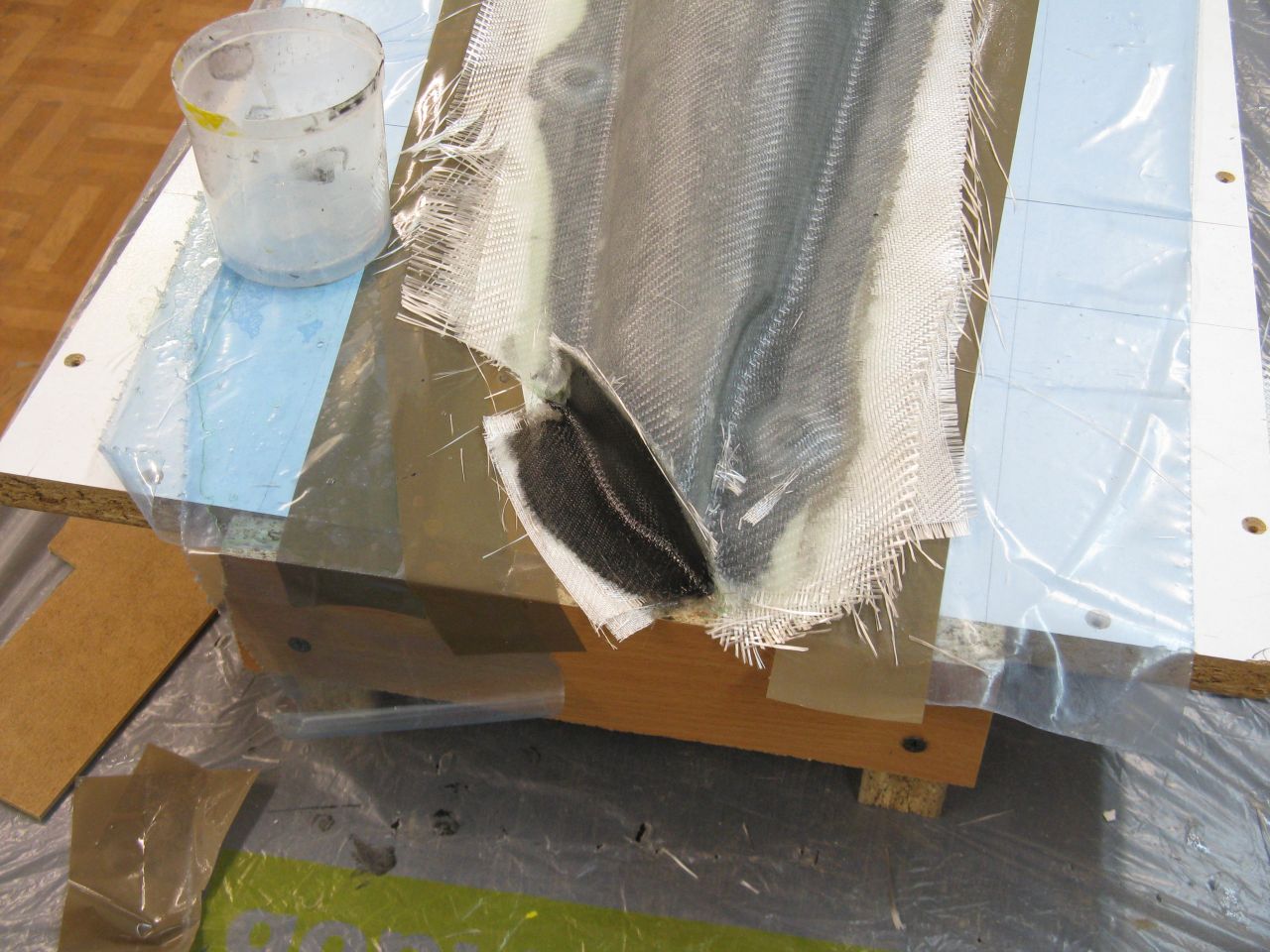

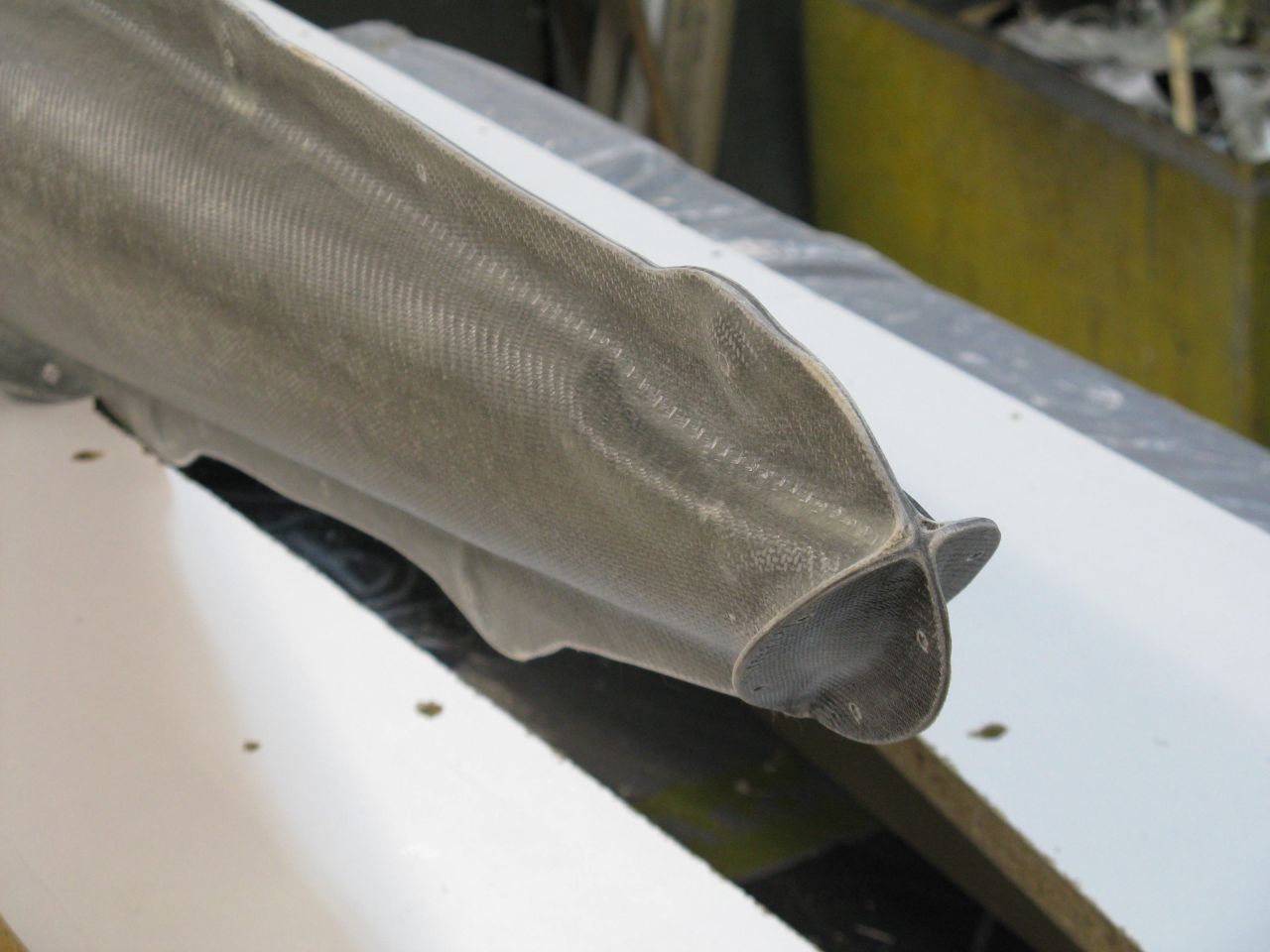

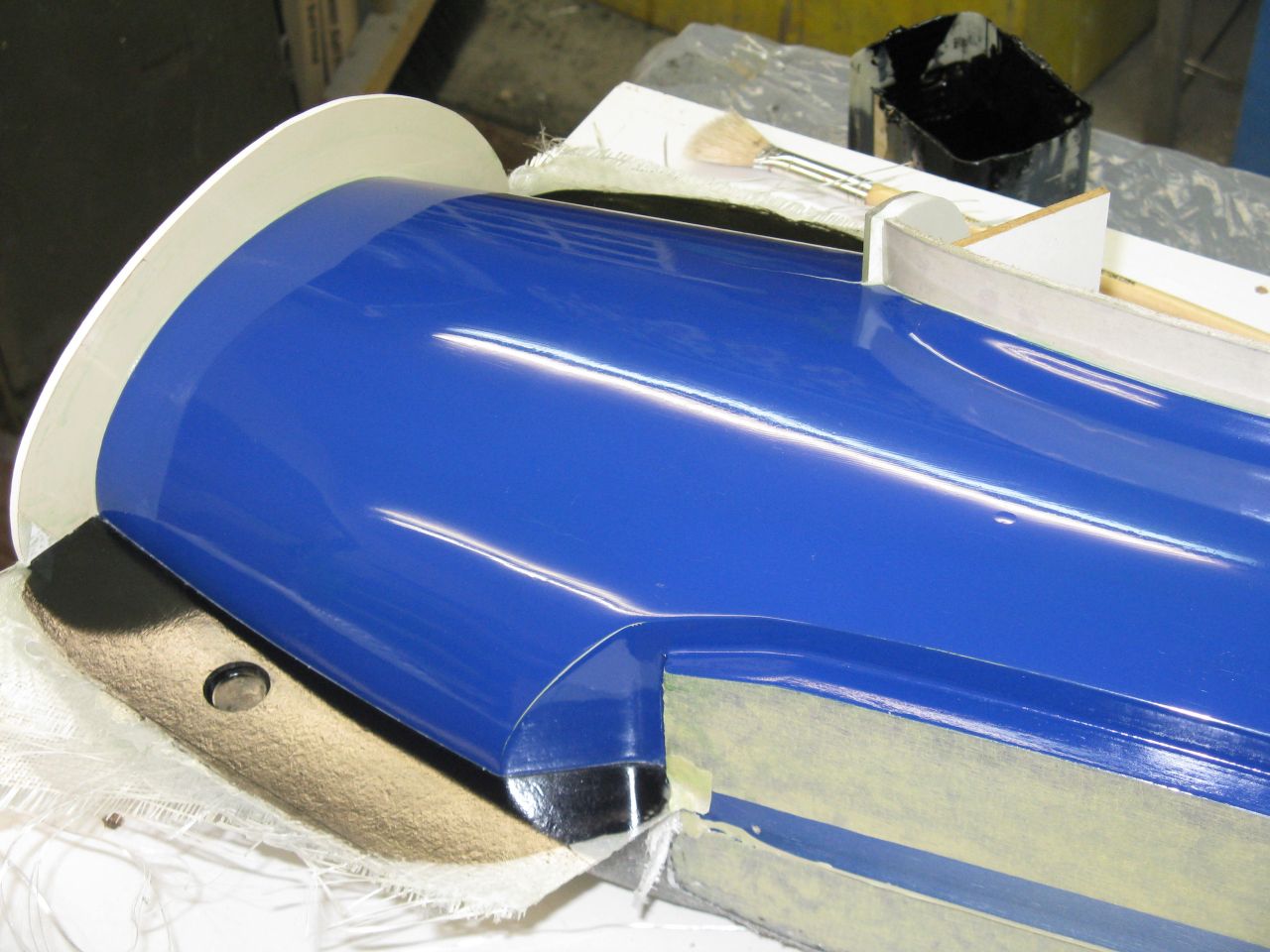

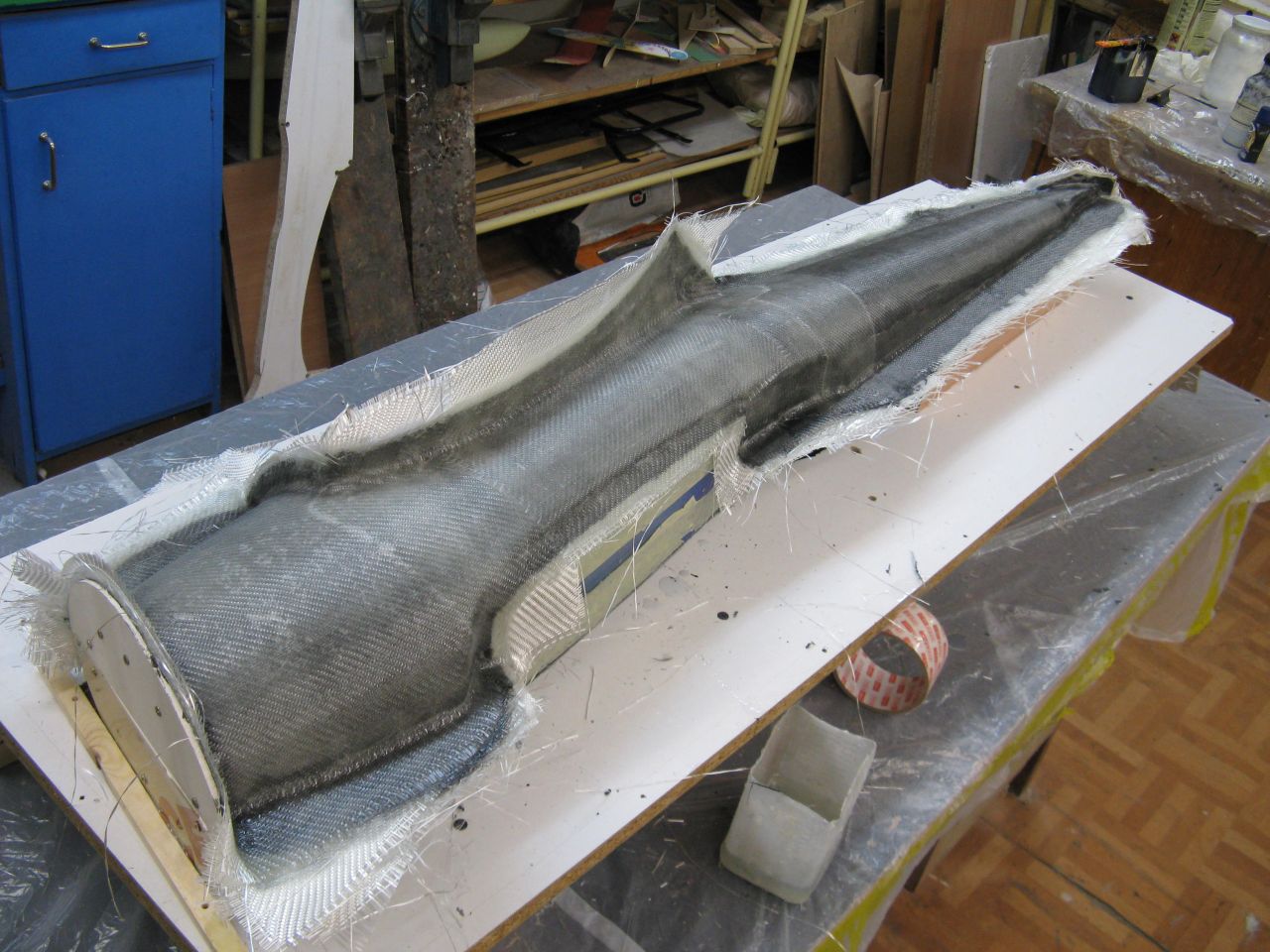

Teraz musiałem dokończyć laminowanie połówki kadłuba, zakładając część przejścia kadłub-skrzydło i końcówkę kadłuba.

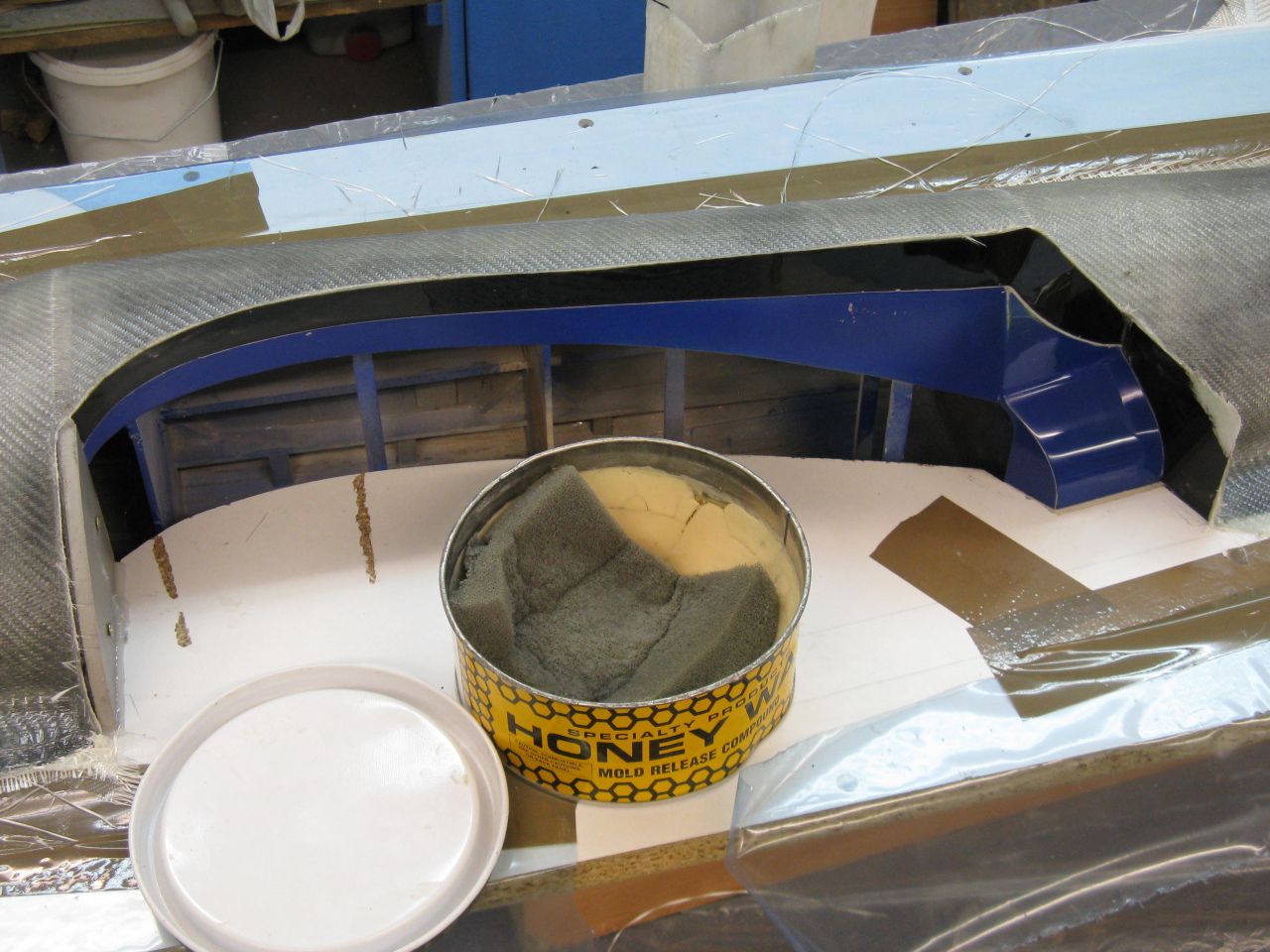

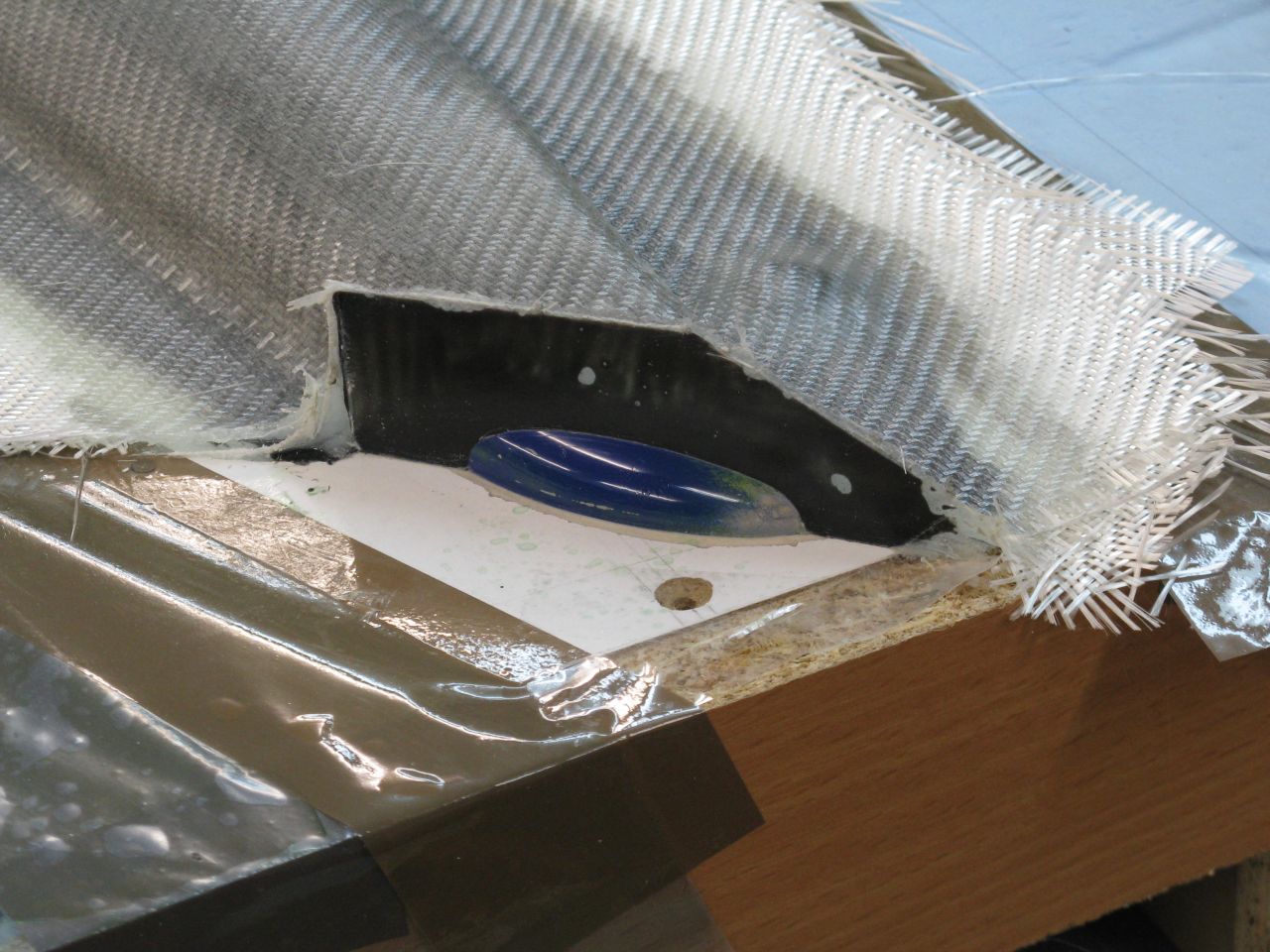

Czyli znowu wosk, alkohol poliwinylowy, żelkot narzędziowy i tkanina szklana 110 i 163 po dwie warstwy każdej.

_________________
Krzysiek

Kesto....masz ogromną wiedzę na temat laminowania . Rozumiem , że to jest tak "przy okazji", to o laminowaniu . Podziwiam, czytam i czekam na więcej

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Oczywiście Mam nadzieję, że to się komuś do czegoś przyda.

Po odwróceniu połówki formy, powtórzenie wszystkich czynności jeszcze raz, aby zrobić drugą stronę.

_________________
Krzysiek

To wszystko to jest jakaś "ciemna strona mocy".... I to tak pędzelkiem, tkaniną i żywicą? "Przygody Merlina" to przy tym zwykła ściema! Krzysiek, no.... no pięknie normalnie!

_________________
Pozdrawiam
Paweł
SAM 18-016

Ciąg dalszy "ciemnej strony mocy"

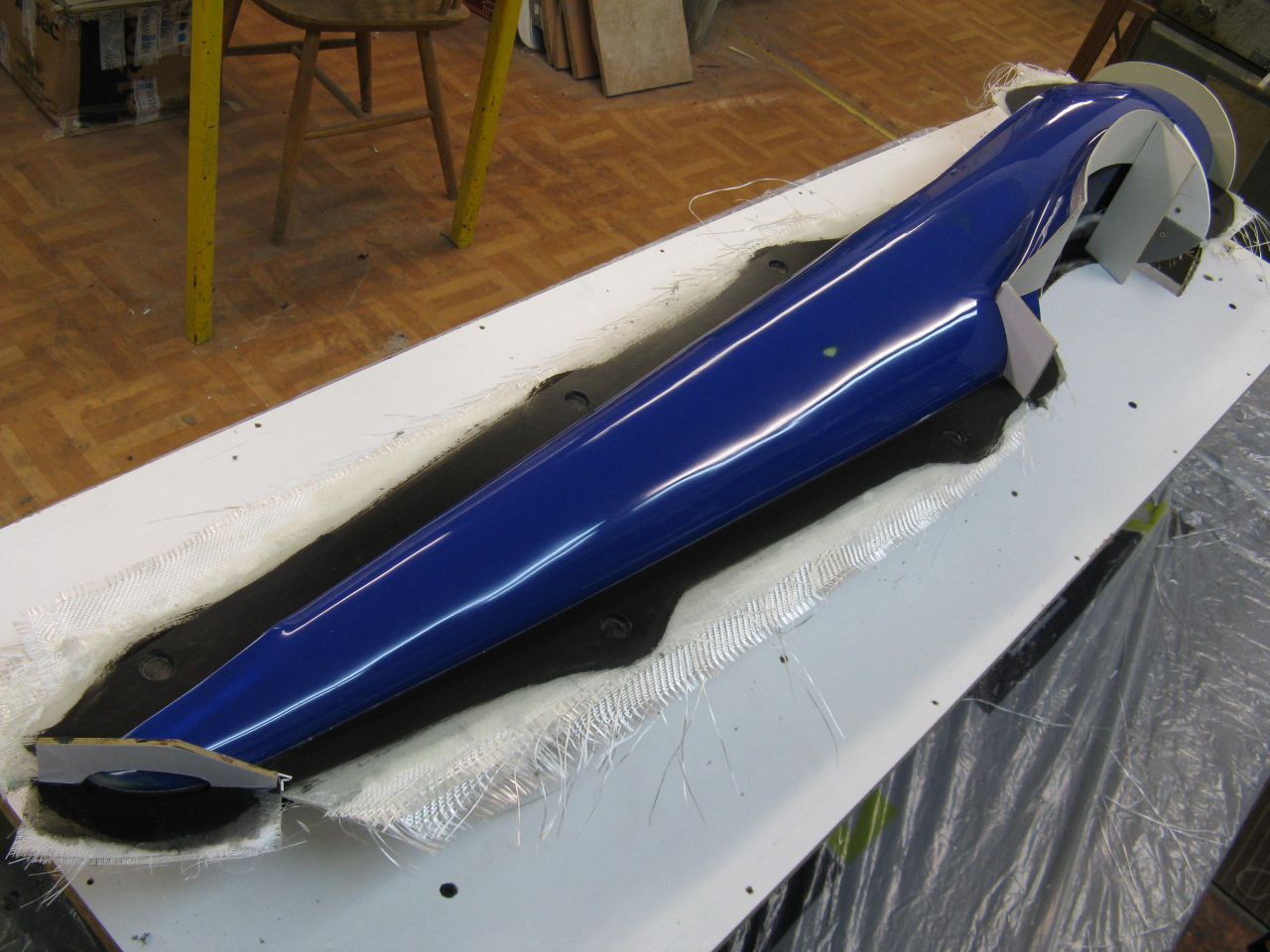

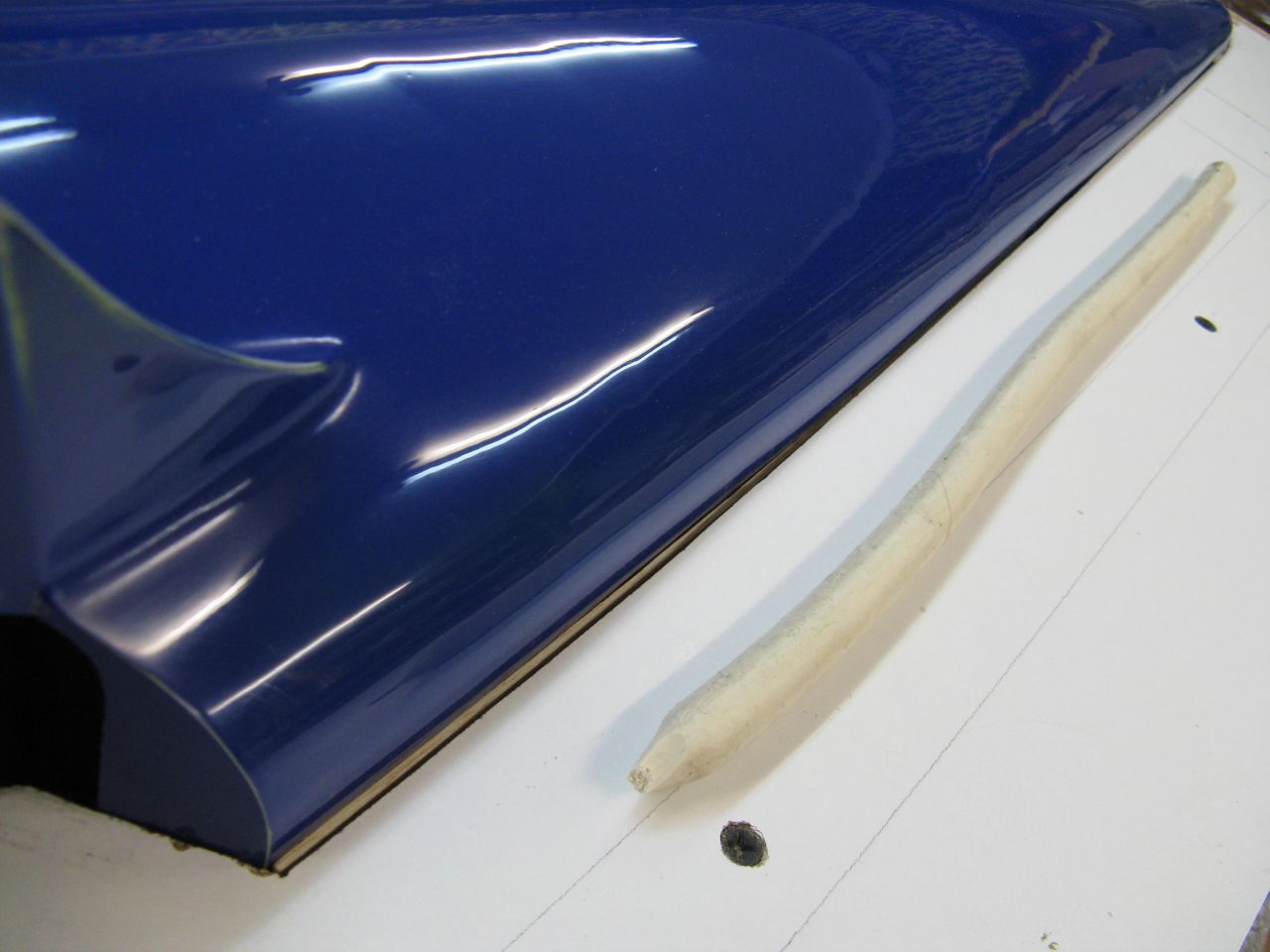

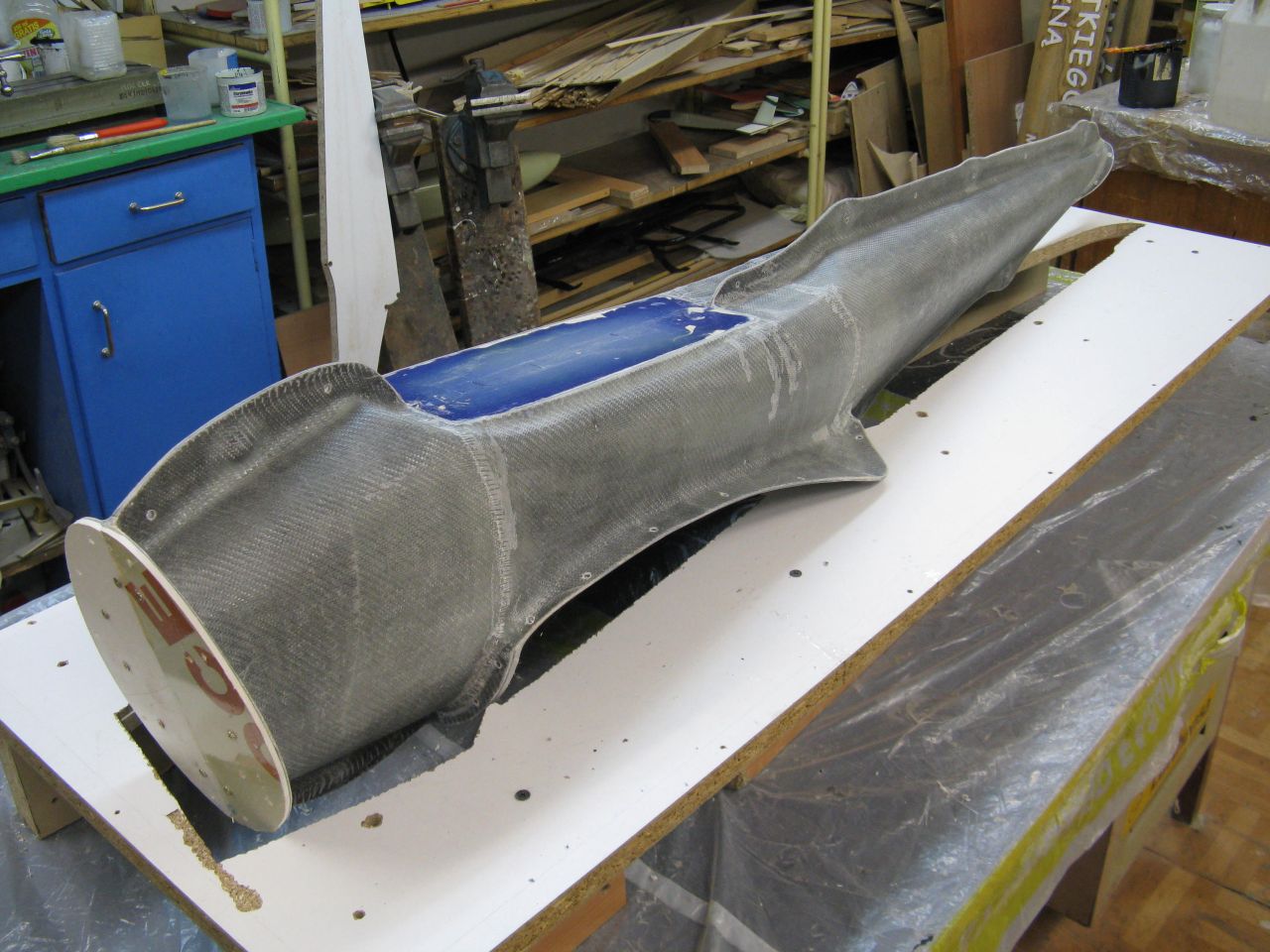

Po obcięciu naddatków laminatu, przyszedł czas na odformowanie.

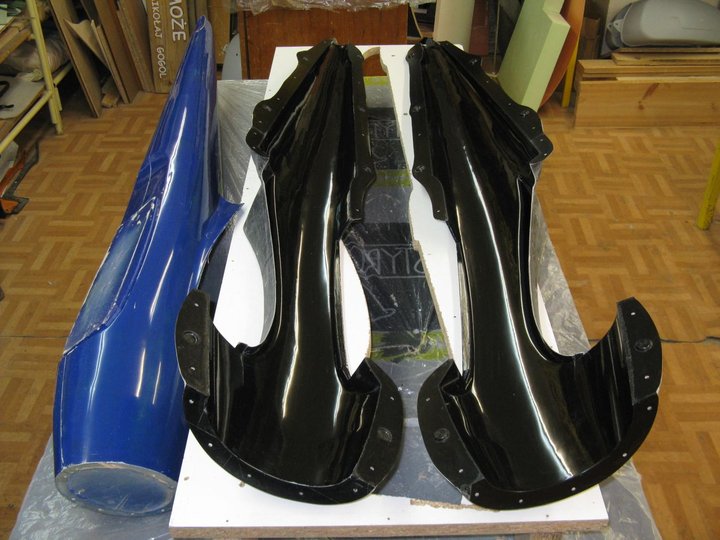

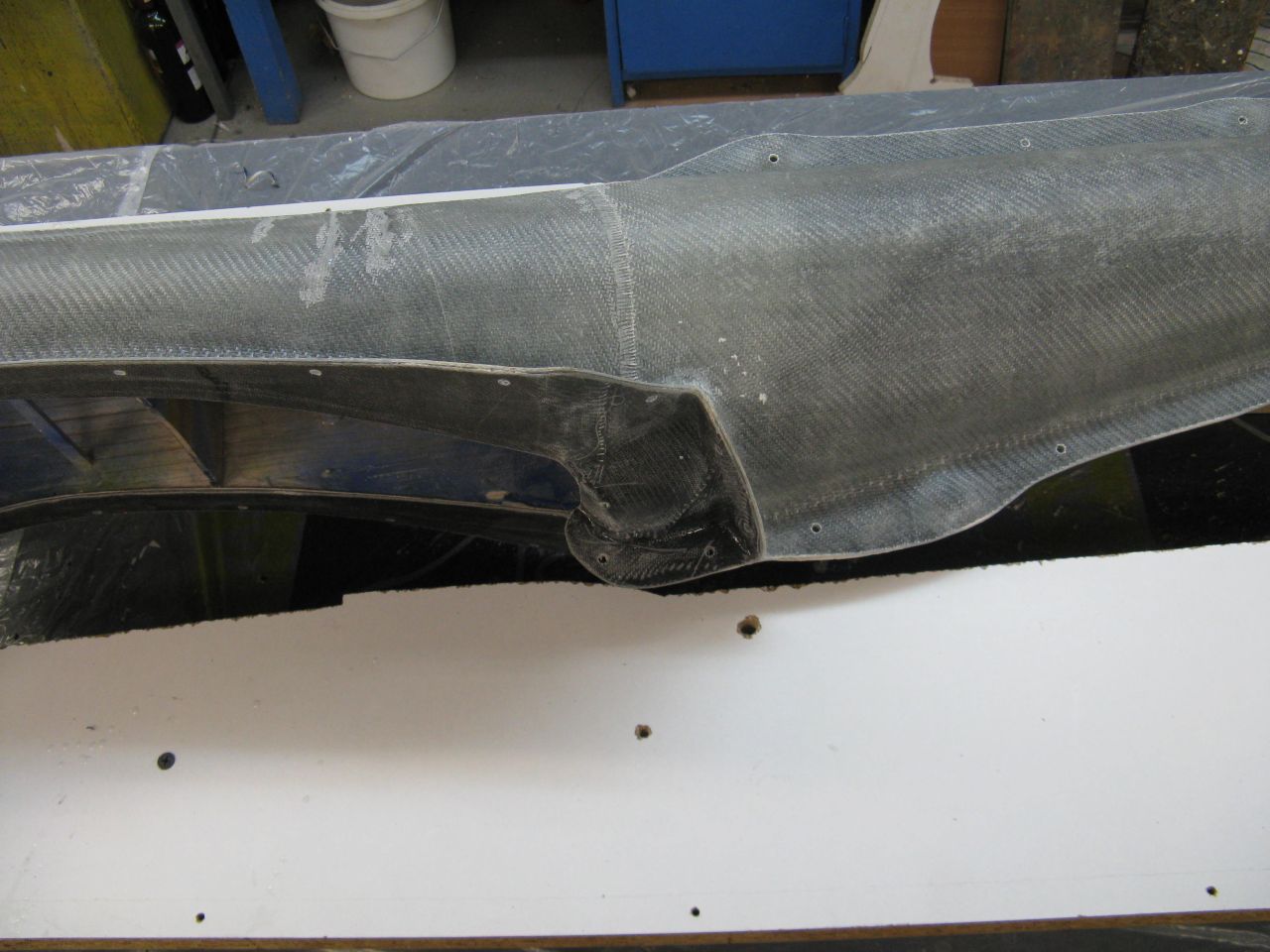

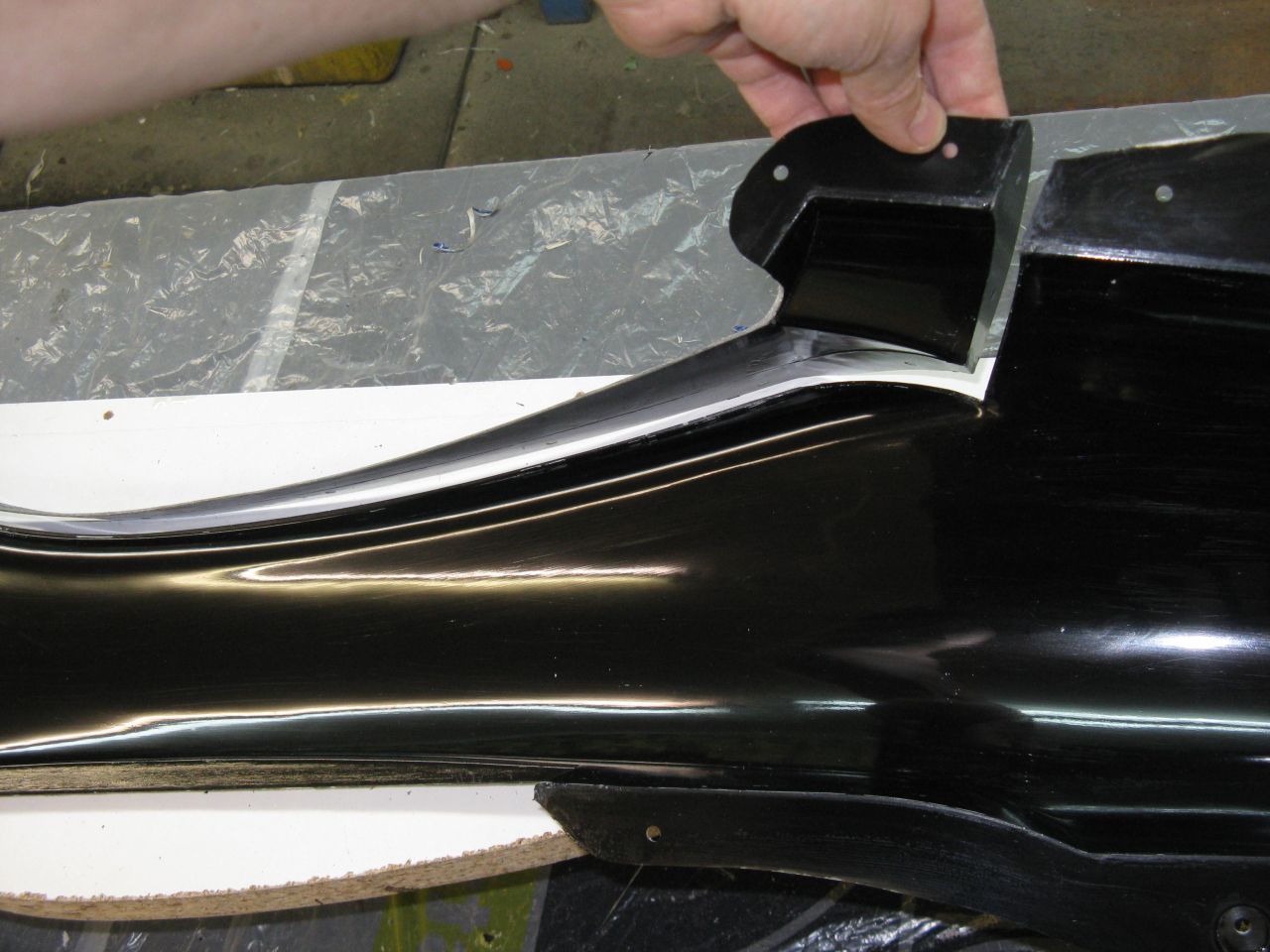

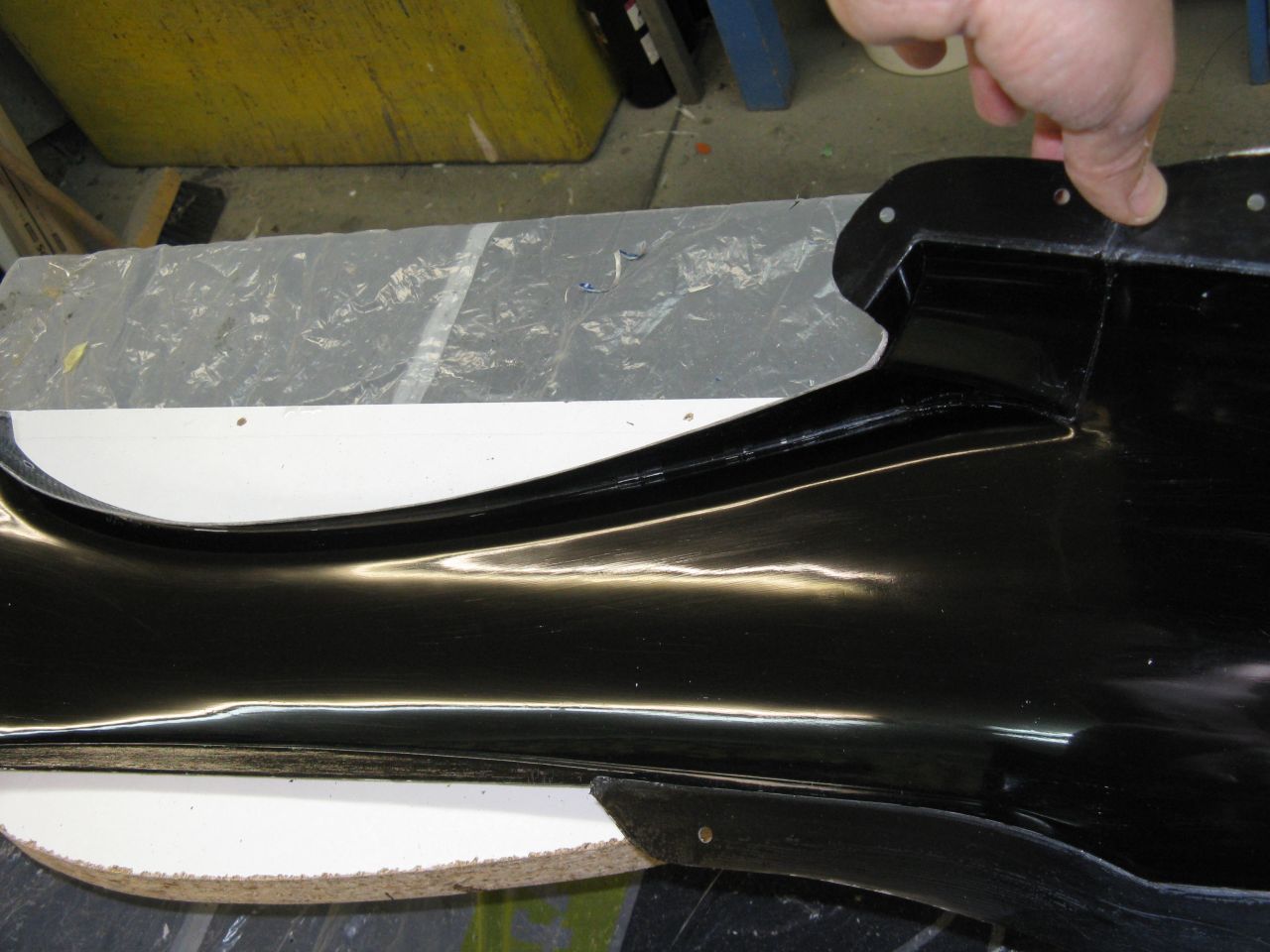

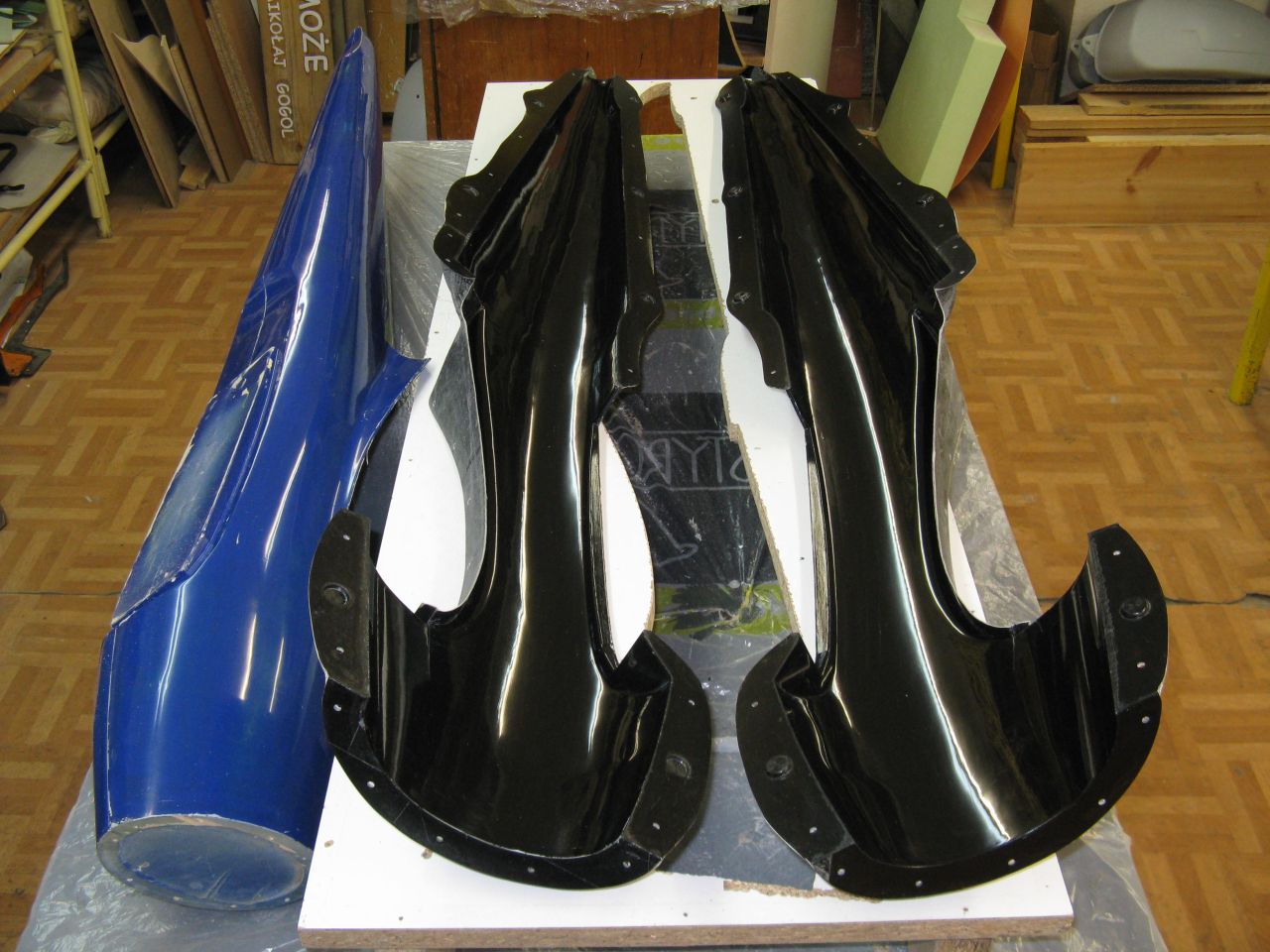

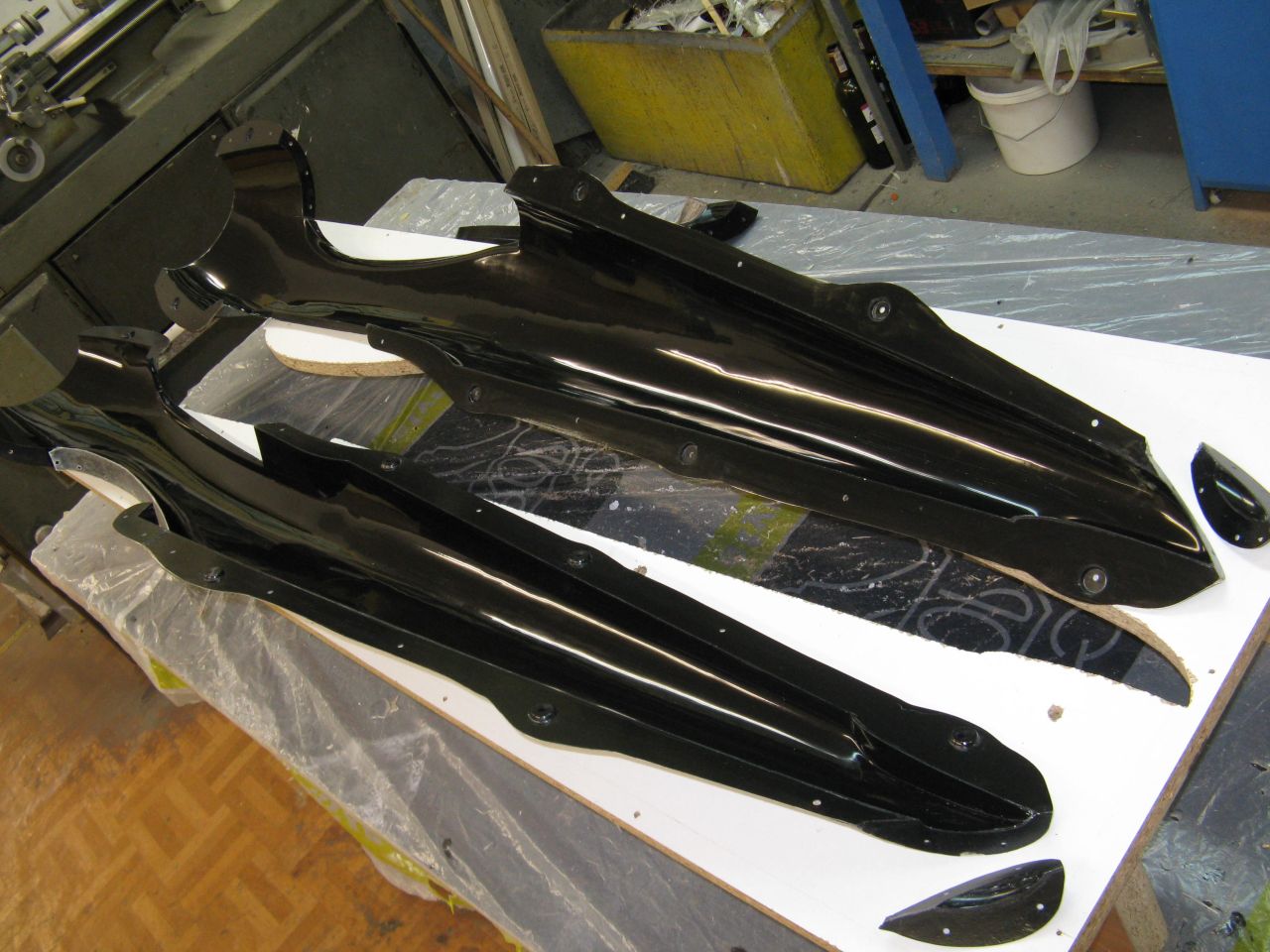

Na zdjęciach widać podziały formy w okolicach przejścia kadłub-skrzydło i w części ogonowej, który to podział ma zadanie ułatwienie sklejenia połówek kadłuba w formie. Dojście do końca kadłuba z racji jego kształtu i wymiaru jest dość problematyczne, więc postanowiłem zrobić otwartą końcówkę formy, którą potem zakleję jak już będzie kadłub w całości.
