Post: 2 cze 2013, o 11:57
Offline
Modelarz
Awatar użytkownika

Rejestracja: 5 paź 2011, o 15:06
Posty: 314
Lokalizacja: Elbląg
Witajcie !

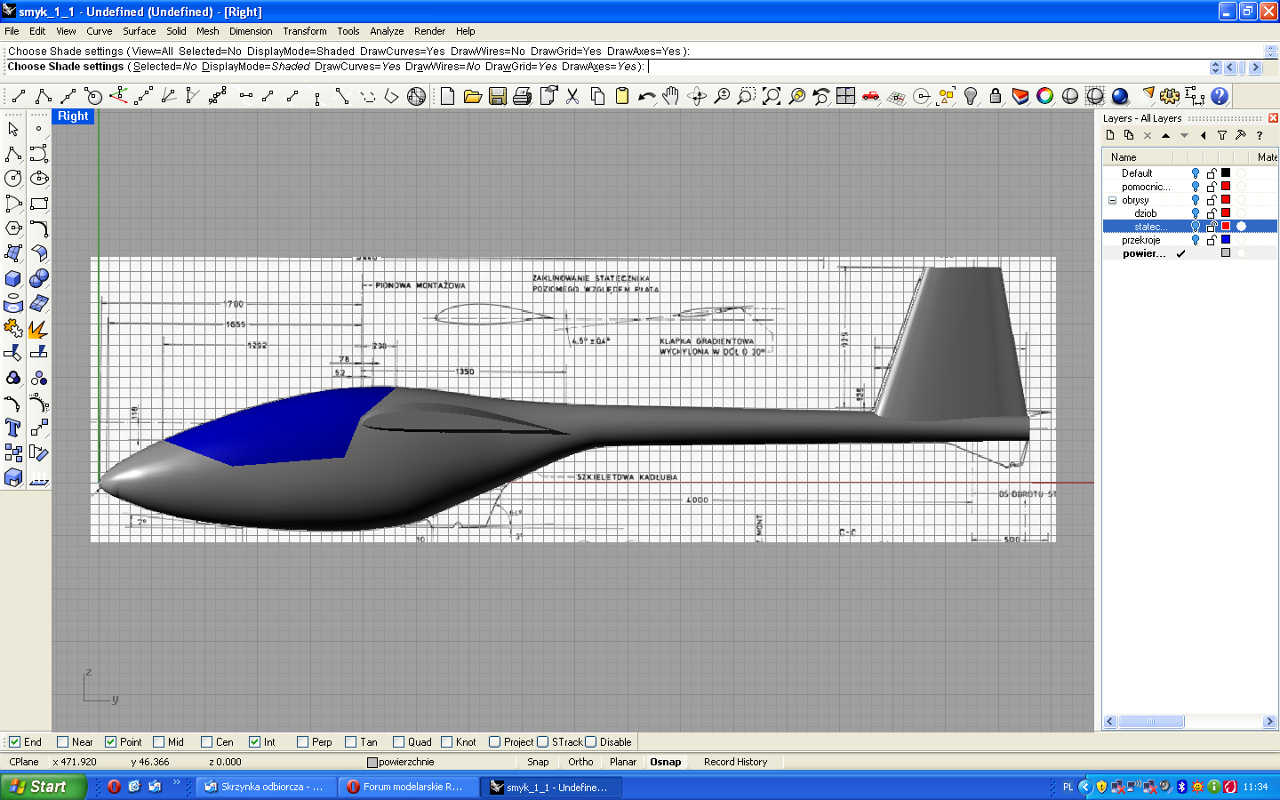

Odebrałem od milo pomalowany kadłub ADW1-L i zatęskniłem za laminatem. Ciągnie mnie w tą stronę i zamierzam sie trochę rozwinąć w temacie laminatów. Oczywiście w bardzo amatorskim zakresie. Postanowiłem odłożyć konstrukcyjną Cobrę, a w zasadzie oddać ją w inne ręce. Wrócę do niej w laminacie. Jednak potrzebuję teraz dopracowania i rozwinięcia technologii. Jako poligon wybrałem sobie PW-5 Smyk. Będzie to moja wariacja na temat półmakietki. Planuję rozpiętość w okolicach 2m. W tej chwili modeluję sobie roboczo w 3d. Na zrzutkach efekt dwóch godzin pracy. Taka wstępna bryła. Postąpię swoją wstępnie wypracowaną już metodą - opracuję model 3d, który następnie pokroję na wręgi. Wykonam szkielet do kopyta itd... aż do formy i odbitki. Metoda ta pozwala wyciąć przekroje tam gdzie i jak chcę a ponieważ kopyto będzie ręcznie szlifowane mogę przymknąć oko na pewne delikatne przekłamania powierzchni 3d, jakie powstają z uwagi na moje małe zaawansowanie w modelowaniu. Postaram się w miarę postępu prac dorzucać coś niecoś.
Co do samego modelu - jak powiedziałem to jest wstępna koncepcja. Wrzuciłem profil S3021 o cięciwie 160mm. Jak widać jest już pierwsza skucha w odniesieniu do oryginału, którego cięciwa była dużo mniejsza. Nie bardzo chcę powiększać skalę modelu a jednocześnie chciałbym, żeby jednak latał więc chyba będzie musiało tak zostać - dlatego piszę o wariacji na temat półmakiety. Trochę martwi mnie też zakończenie kadłuba w Smyku jest ono pokrętne nieco :) ale spróbuję jakoś to wymodelować - przynajmniej tak na swoje potrzeby. W tej chwili obmierzam ten projekt i przeliczam, bo możliwe, że trzeba będzie wprowadzić jeszcze jakieś zmiany proporcji, żeby modelarsko było poprawnie. Póki co tyle.


Załączniki:
rzut_smyk_1_0.jpg [ 333.62 KiB | Przeglądany 10533 razy ]
bok_smyk_1_0.jpg [ 353.91 KiB | Przeglądany 10533 razy ]

_________________
Piotrek
Na górę
 Wyświetl profil

Post: 2 cze 2013, o 14:39
Offline
Modelarz
Awatar użytkownika

Rejestracja: 14 maja 2013, o 18:40
Posty: 34
Lokalizacja: Bottrop - Niemcy
Hallo,

ich werde das Projekt aufmerksam verfolgen

I will follow the project closely

Gruß
Hans-Jürgen


Na górę
 Wyświetl profil

Post: 2 cze 2013, o 21:58
Offline
Modelarz
Awatar użytkownika

Rejestracja: 5 paź 2011, o 15:06
Posty: 314
Lokalizacja: Elbląg

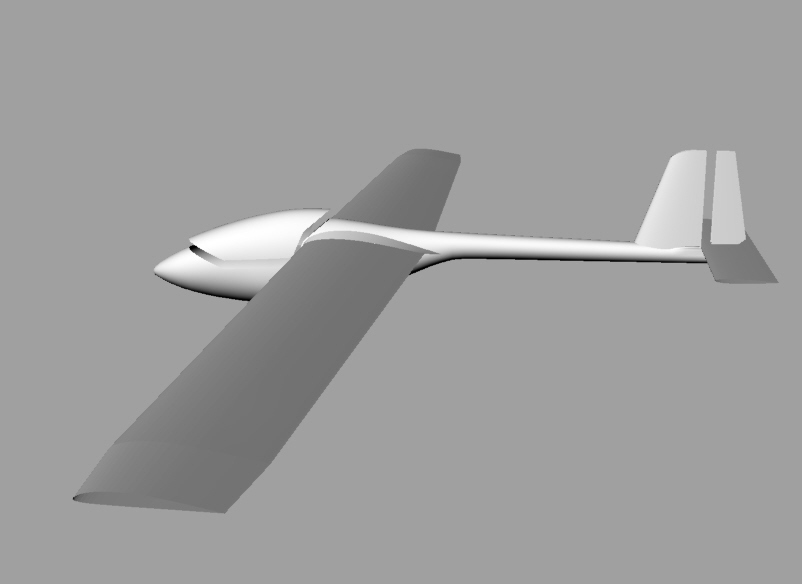

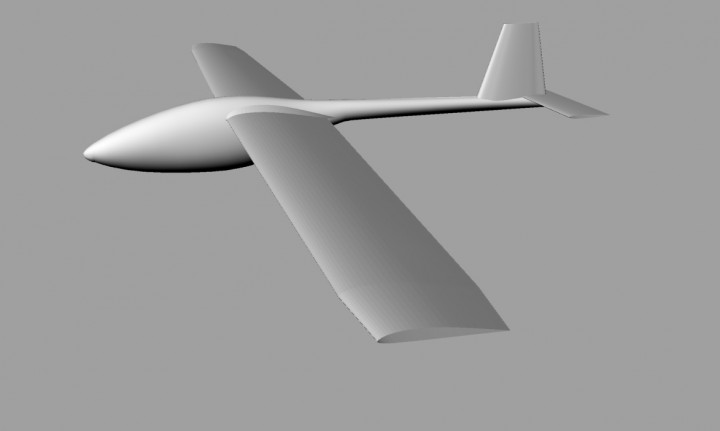

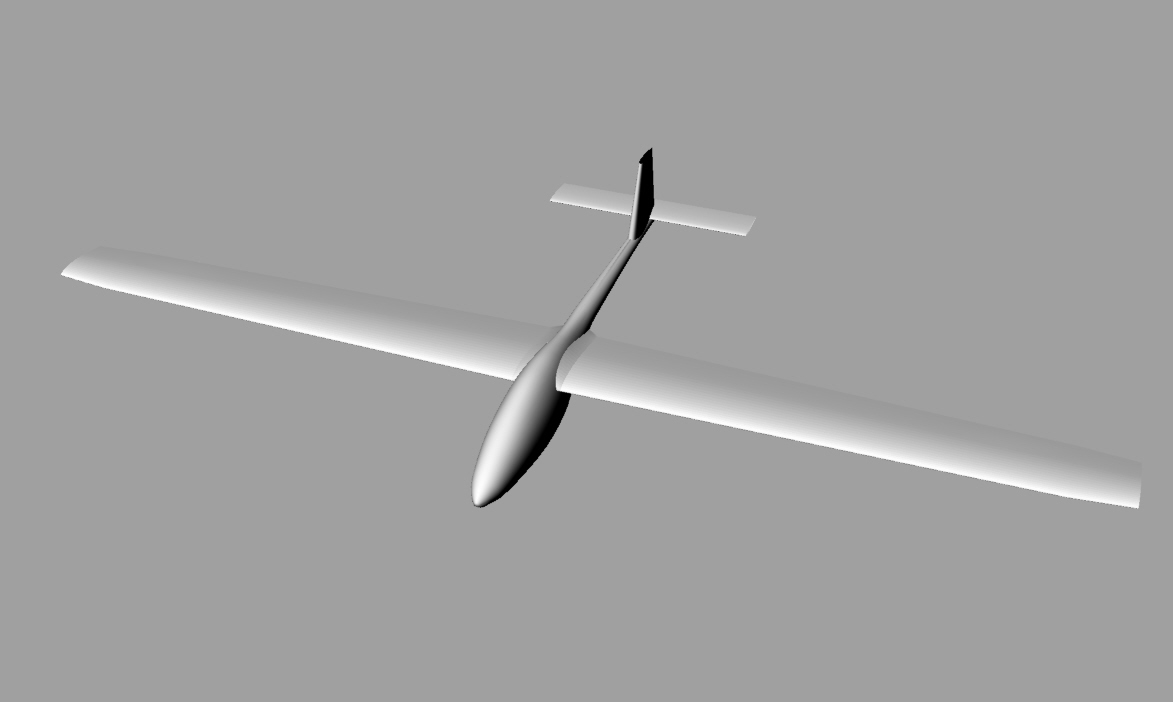

Proporcje płatowca po obliczeniach (książkowych - Niestoja) :)
Całkiem zgrabny szybowczyk wychodzi :) podoba mi się :)


Załączniki:
platowiec.jpg [ 46.21 KiB | Przeglądany 10478 razy ]
platowiec1.jpg [ 51.04 KiB | Przeglądany 10478 razy ]

_________________
Piotrek
Na górę
 Wyświetl profil

Post: 7 cze 2013, o 13:21
Offline
Modelarz
Awatar użytkownika

Rejestracja: 5 paź 2011, o 15:06
Posty: 314
Lokalizacja: Elbląg

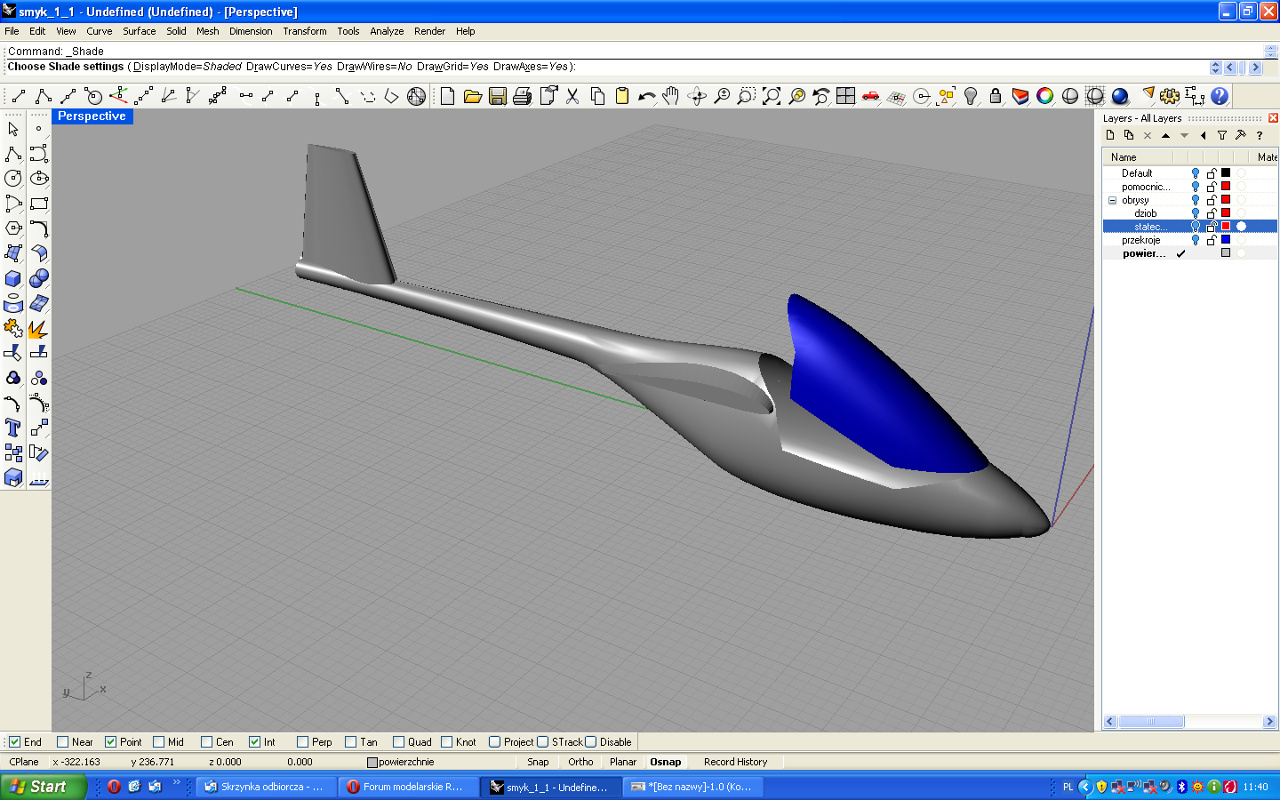

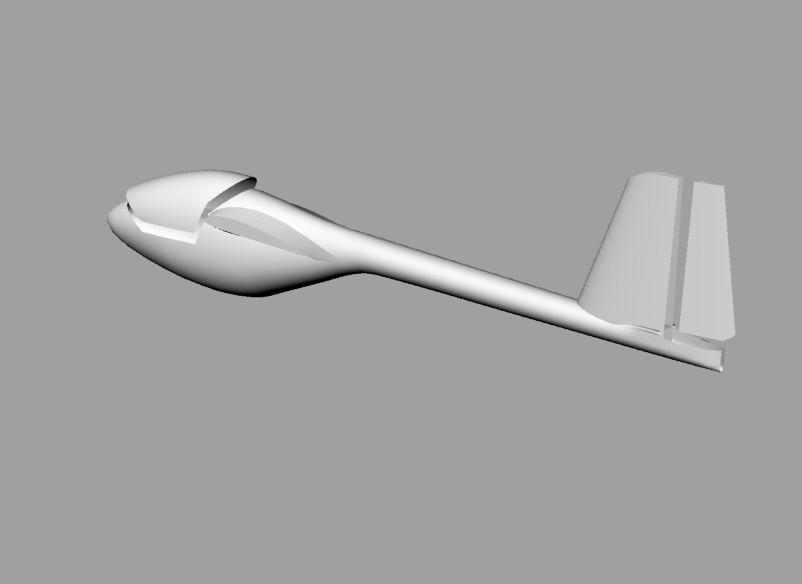

Wizualnie postęp niewielki, jednak psychologicznie duży :) Mam już bryłę wyjściową, którą będę ciął na wręgi. Są pewne niedoskonałości powierzchni, ale nie ma sensu ich korygować - sporo z tym zabawy a ew. niedokładności poprawię już na wręgach, bądź na kopycie. Nie ma owiewek na koła i płozy - są przygotowane, jednak cięte będą osobno i klejone do kopyta. Teraz już będę wam pokazywał proces tworzenia przekrojów-wręg do kopyta. Wykonane będą ze sklejki 3mm. Przestrzenie wypełnione styrodurem - ale to za kilka odcinków :)


Załączniki:
rzut_smyk_2_1.jpg [ 29.48 KiB | Przeglądany 10386 razy ]
rzut_smyk_2_0.jpg [ 30.27 KiB | Przeglądany 10386 razy ]

_________________
Piotrek
Na górę
 Wyświetl profil

Post: 11 cze 2013, o 00:09
Offline
Modelarz
Awatar użytkownika

Rejestracja: 5 paź 2011, o 15:06
Posty: 314
Lokalizacja: Elbląg

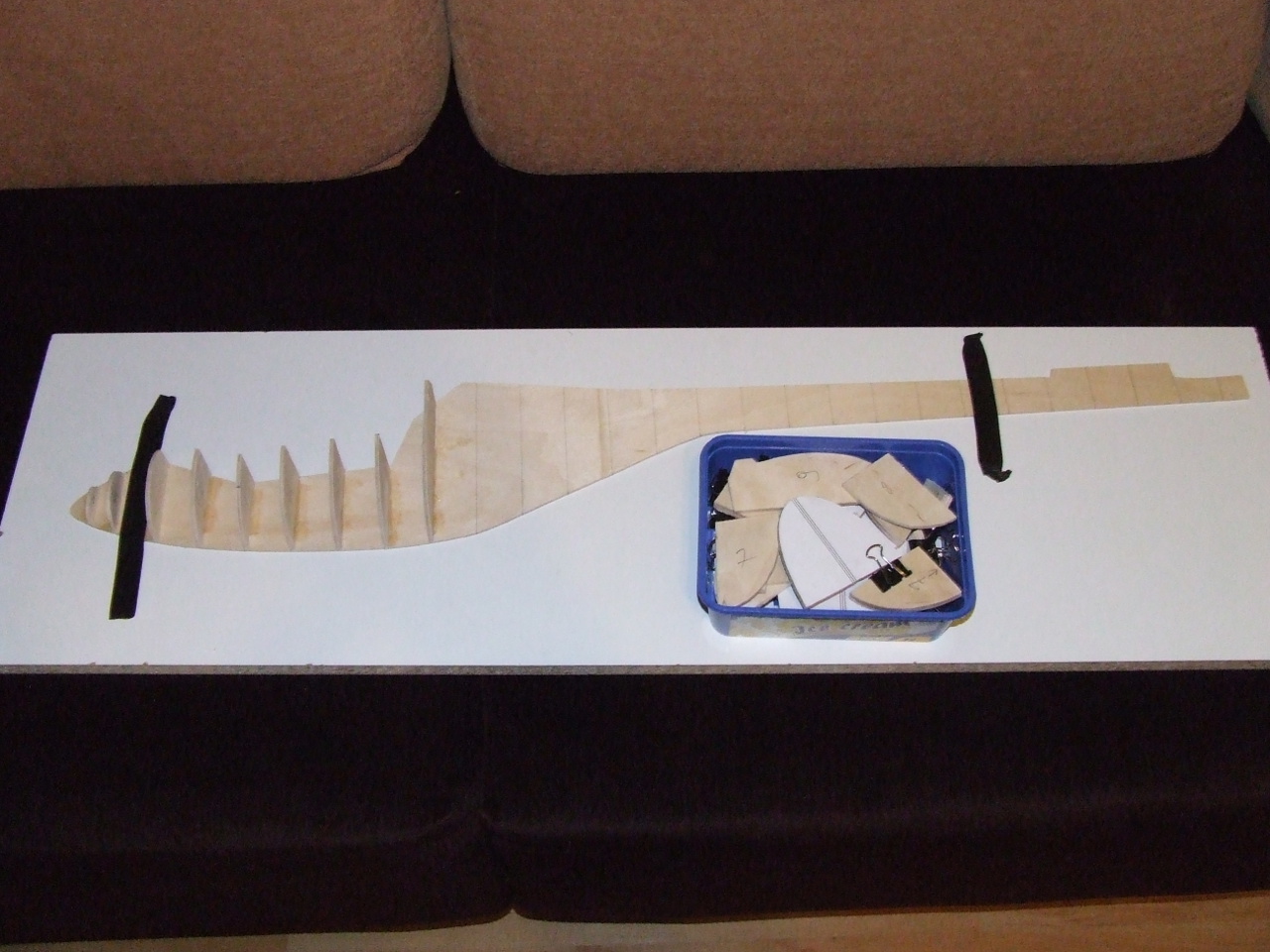

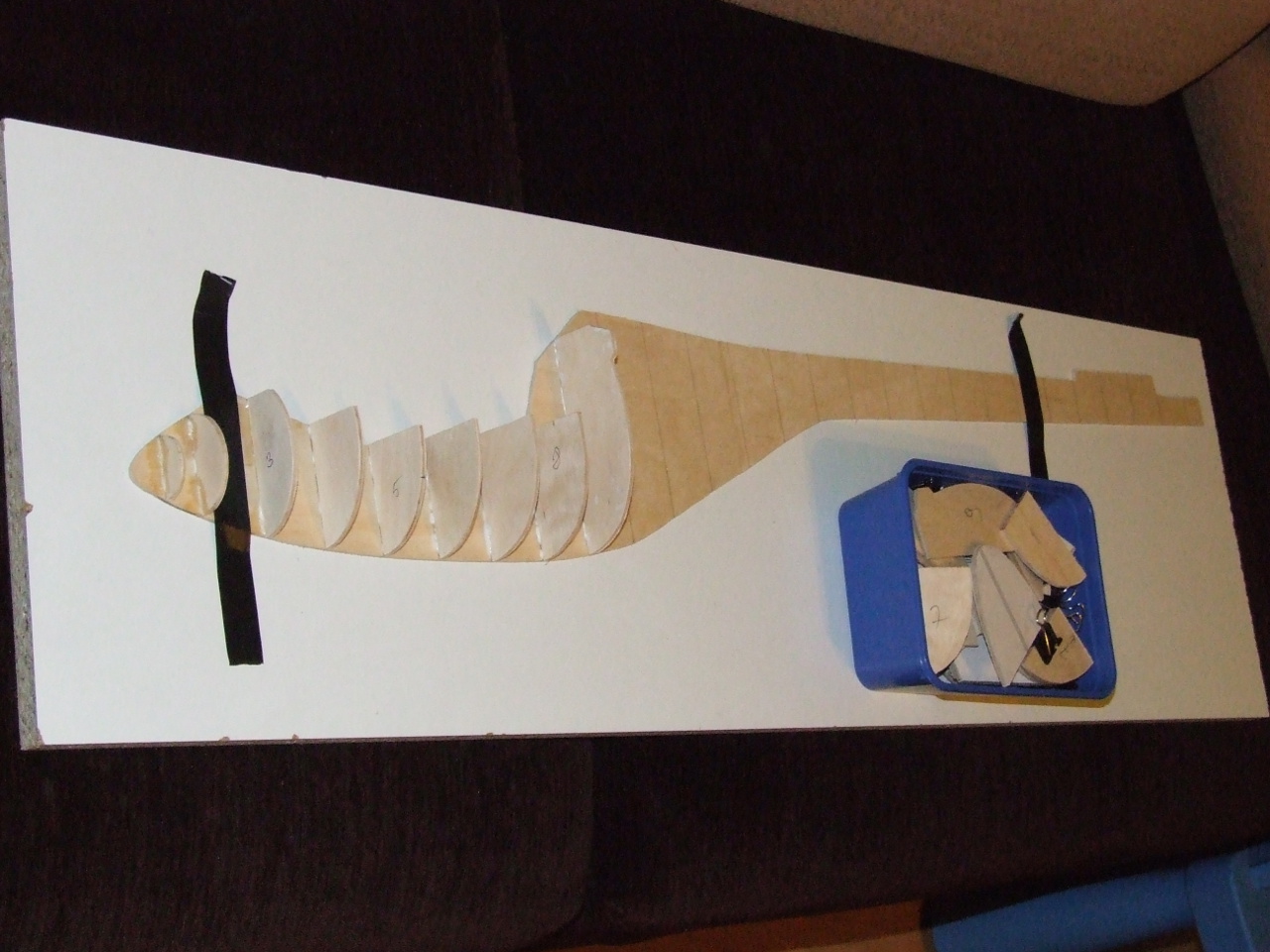

Zacząłem kleić szkielet kopyta - wrzucam parę zdjęć. Wykonane ze sklejki 3mm. Masa cięcia, ale powoli do przodu. Wyklejam połówkę, wypełniam styrodurem i wyklejam drugą połówkę - taki plan. Myślę, że będę musiał sukcesywnie wypełniać styrodurem przestrzenie w miarę wklejania wręg.


Załączniki:

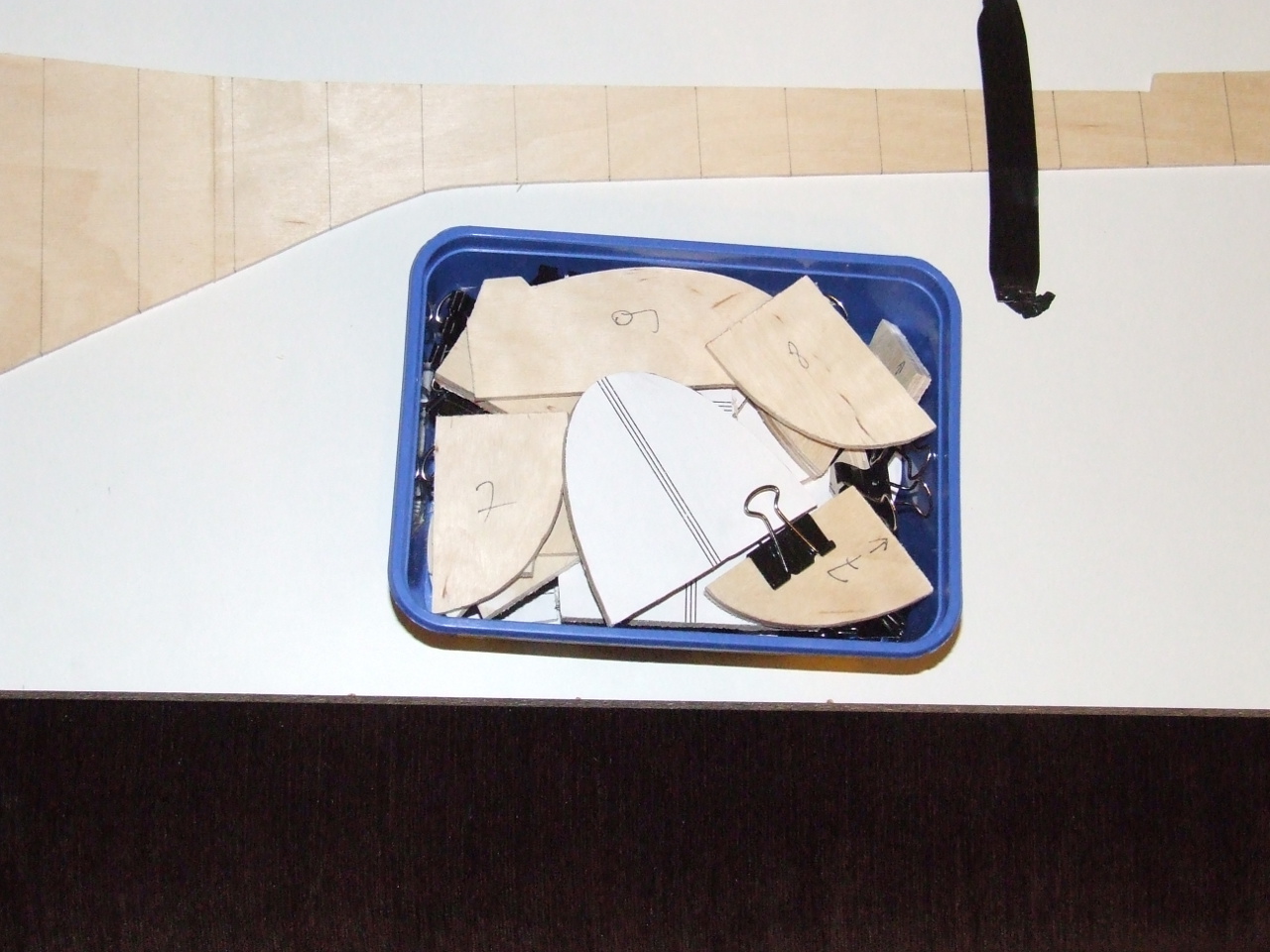

Komentarz: tyle jeszcze zostało :)
DSCF2436.JPG [ 334.18 KiB | Przeglądany 10311 razy ]
DSCF2435.JPG [ 324.35 KiB | Przeglądany 10311 razy ]
DSCF2433.JPG [ 317.12 KiB | Przeglądany 10311 razy ]

_________________
Piotrek
Na górę
 Wyświetl profil

Post: 11 cze 2013, o 23:15
Offline
Modelarz
Awatar użytkownika

Rejestracja: 5 paź 2011, o 15:06
Posty: 314
Lokalizacja: Elbląg

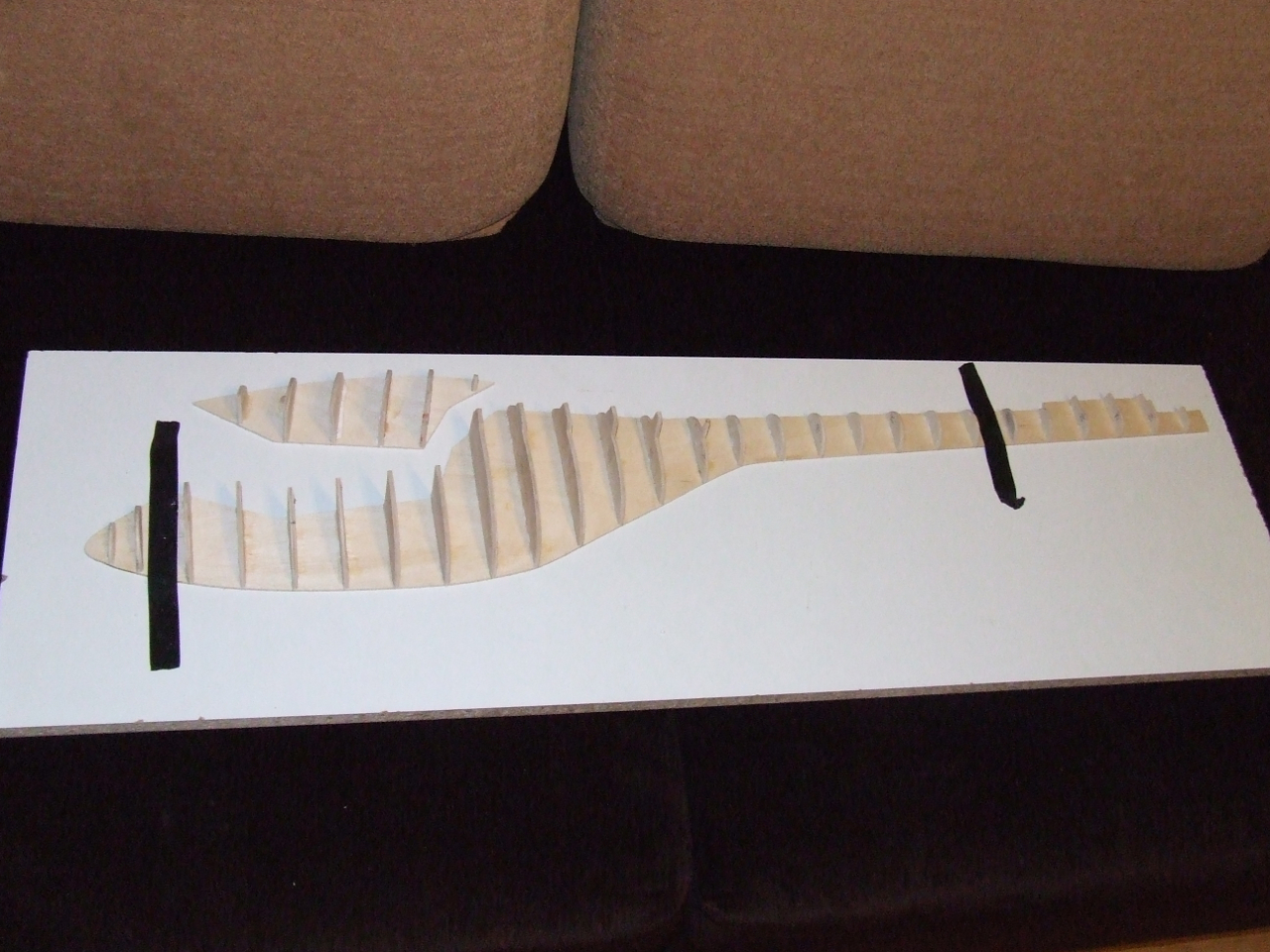

Stan na dziś - wszystkie wręgi wycięte i przecięte. Jedna połówka sklejona. Teraz styrodur. Będę informował :)


Załączniki:
DSCF2437.JPG [ 1008.37 KiB | Przeglądany 10259 razy ]

_________________
Piotrek
Na górę
 Wyświetl profil

Post: 15 cze 2013, o 13:23
Offline
Modelarz
Awatar użytkownika

Rejestracja: 5 paź 2011, o 15:06
Posty: 314
Lokalizacja: Elbląg

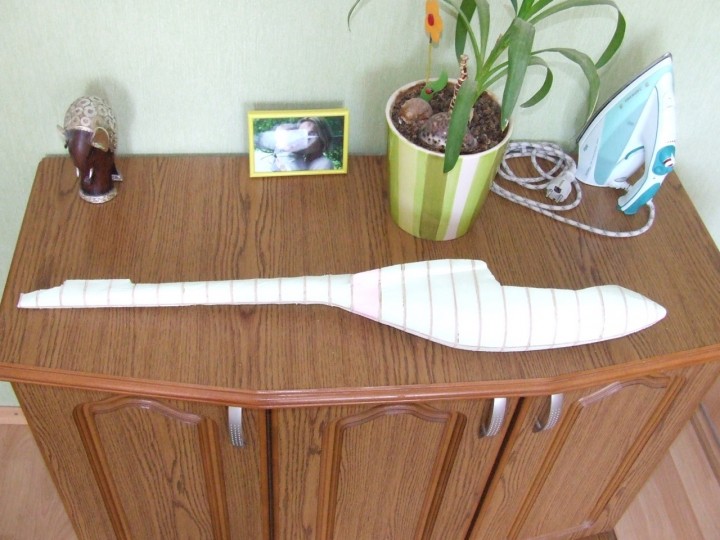

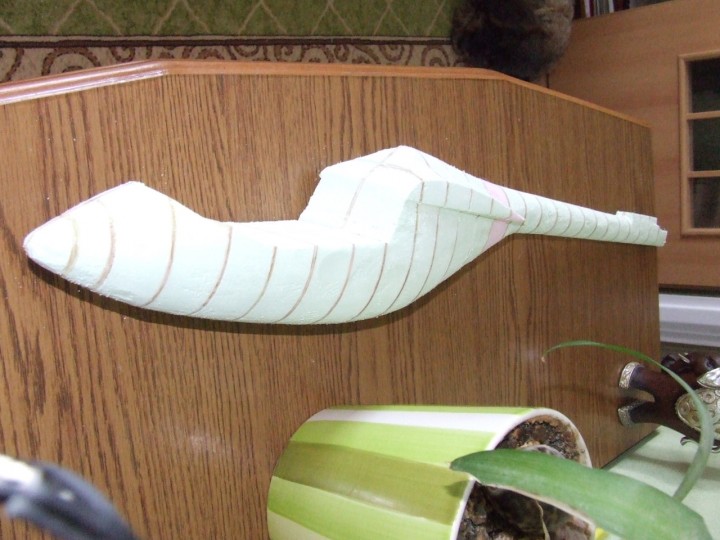

Krótkie dwie godzinki strugania i wstępnego szlifowania, wiaderko(!!!!) ścinków i wiórków styroduru - i coś takiego wylazło. nie obyło się bez skuch, ale szpachla powinna pomóc. Słabe zdjęcia, ale coś pokażę :) teraz dokleić podstawę kabinki i pionowego. Zaszpachlować akrylem i dalej szlifowanko. W międzyczasie przygotować kabinkę, pionowy, owiewki kół, płozę... i będzie można oblaminować kopytko... potem reszta prac - Kurcze blade :) Ale podoba mi się robota.


Załączniki:
DSCF2440.JPG [ 339.76 KiB | Przeglądany 10175 razy ]
DSCF2439.JPG [ 337.84 KiB | Przeglądany 10175 razy ]

_________________
Piotrek
Na górę
 Wyświetl profil

Post: 15 cze 2013, o 20:38
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 paź 2012, o 22:27
Posty: 117
Lokalizacja: Bestwinka
Mam nadzieję, że te dwie połówki są połączone ze sobą (np. na kołki) a nie sklejone.

_________________
Pozdrawiam
Marek


Na górę
 Wyświetl profil

Post: 15 cze 2013, o 20:53
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 kwie 2012, o 19:55
Posty: 489
Lokalizacja: Warszawa
Brawo Piotrze.
Rewelacyjnie szybko to robisz.
Trzymam palce i pełen podziwu oglądam postępy.

_________________
Pozdrawiam.
Stefan.


Na górę
 Wyświetl profil

Post: 15 cze 2013, o 21:51
Offline
Modelarz
Awatar użytkownika

Rejestracja: 5 paź 2011, o 15:06
Posty: 314
Lokalizacja: Elbląg
MarekJ pisze:
Mam nadzieję, że te dwie połówki są połączone ze sobą (np. na kołki) a nie sklejone.


to nie są połówki - to jednolita bryła kadłuba. Forma będzie robiona połówkowo.

_________________
Piotrek


Na górę
