Cześć !

No cóż - chłopaki lobbują, żeby coś pokazać to pokażę. Aczkolwiek osobiście nie uważam, że jest się czym chwalić już teraz - to wszystko jest na etapie nauki i prób. Ale co tam.

Po ogromnym sukcesie Szkolnej Cobry( ) postanowiłem rozwijać się dalej w tym modelu, żeby dojść do mojego modelarskiego grala - makiety Cobry. Jak pewnie zauważyliście nie robię i nie myślę o innych szybowcach - ot taką mam drogę - robię jeden model coraz lepiej

Założenia tego projektu są dwa - wymodelować, zaprojektować i wykonać Cobrę na poziomie moich aktualnych umiejętności. I drugi - zrobić krok w kierunku makiety.
Model powstanie w skali 1:6, budowa konstrukcyjna - wręgi - staram się już robić je tak jak w rzeczywistym szybowcu, podłużnice. Całość kryta balsą i laminowana. Długość kadłuba 116 cm rozpiętość 250cm. Waga - niewiadoma
W tym modelu chciałbym przetestować poprawiony z cobry1 napęd steru wysokości, dać serwa w ogonie. Kierunek napędzić cięgłami/linkami.
Dodatkowo chciałbym zaprojektować chowane kółko - choć możliwe, że kółko będzie stałe a chowane dopiero w następnej wersji - zobaczymy. Ważniejsze jest dla mnie teraz opracowanie kadłuba - czyli nauka modelowania, projektowania itd. Co do techniki - póki co korzystam z rhino - mam wersję trial. Po wyjęciu przekrojów zamierzam opracować wręgi w darmowym doubleCadzie (klon Turbocada)
nie planuję wycinać laserem, choć kto wie

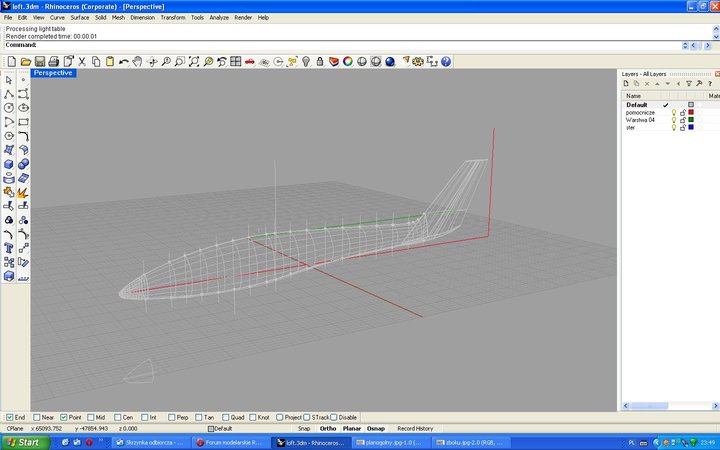

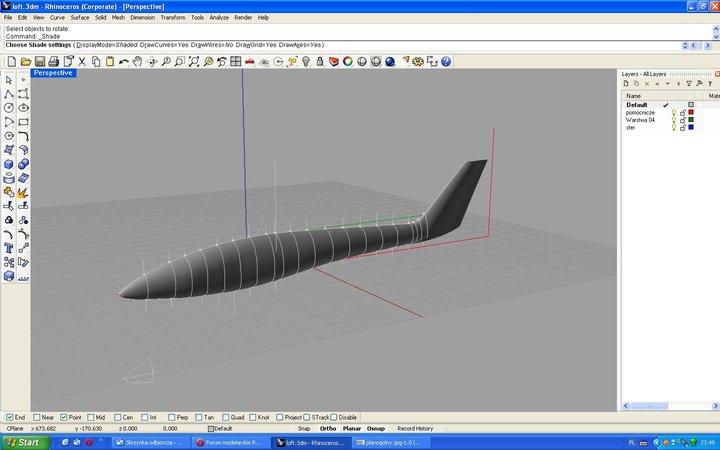

Tyle gadania - teraz obrazki

_________________
Piotrek

Piotrek naprawdę super Ci to wychodzi , mógł byś opisać jak doszedłeś to tego etapu rysowania ?

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl

Naprawde bardzo ladnie

_________________
Pozdrawiam Stan

'Szybowiec ciezki na nos sam “zwali” sie na skrzydlo, a moze i w korkociag -- a prawidlowo wywazony szybowiec tez sie “wali” poniewaz PILOT chce go zwalic'.

Piszę się na ten kadłubik , bardzo ładnie wygląda. Mogę budować jeden z prototypów

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

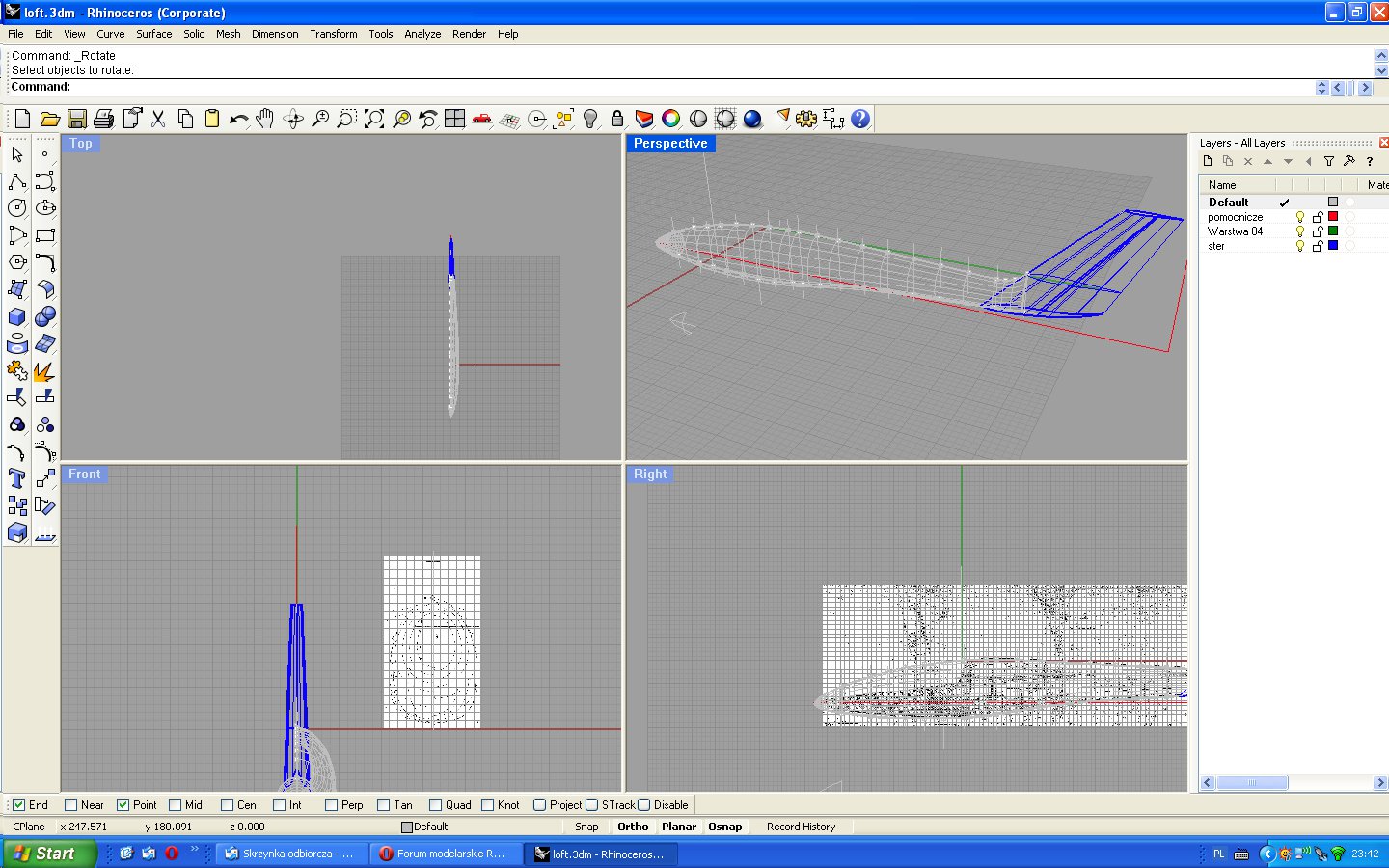

Żeby nie było, że temat zamarł. Cobra2 ma się dobrze, powiem więcej - rewelacyjnie Eksperyment który prowadzę z milo przy ADW-L ma na celu jedynie sprawdzenie technik dla mojego dziecka Przepraszam cię milo A że te techniki się sprawdzają - Cobra2 będzie rewelacyjna dość tego chwalenia się. Zaczynam robić szkielet pod laminat dla Cobry2. Postaram się wrzucać trochę zdjęć z etapów budowy. A tak na koniec wrzucę obrazek ogona Cobry2. Trudno uwierzyć, ale nad wymodelowaniem tego ogona zastanawiałem i kombinowałem chyba trzy miesiące. Kilkakrotnie projekt prawie upadł przez ten ogon. Dziś to co widzicie zajęło mi dziesięć minut... Piszę to po to, żeby uświadomić tym, którzy napotkali problemy, że czasem wystarczy dobrze poznać narzędzie i trochę pomyśleć... Sam się teraz zastanawiam jak mogłem się tyle czasu zastanawiać nad wykonaniem tego ogona... Cobra2 gotowa do cięcia

_________________
Piotrek

Tak, wyglada super, ale pochwal sie jakie to narzedzie opanowales do tego ogona

_________________
Pozdrawiam Stan

'Szybowiec ciezki na nos sam “zwali” sie na skrzydlo, a moze i w korkociag -- a prawidlowo wywazony szybowiec tez sie “wali” poniewaz PILOT chce go zwalic'.

Stan - nieodmiennie Rhino3d. Kończy mi się limit zapisów... Chyba sobie zrobię z niego prezent pod choinkę.

_________________
Piotrek

Tak, ale jaka funkcja sie poslugiwales, moze lofting?

_________________
Pozdrawiam Stan

'Szybowiec ciezki na nos sam “zwali” sie na skrzydlo, a moze i w korkociag -- a prawidlowo wywazony szybowiec tez sie “wali” poniewaz PILOT chce go zwalic'.

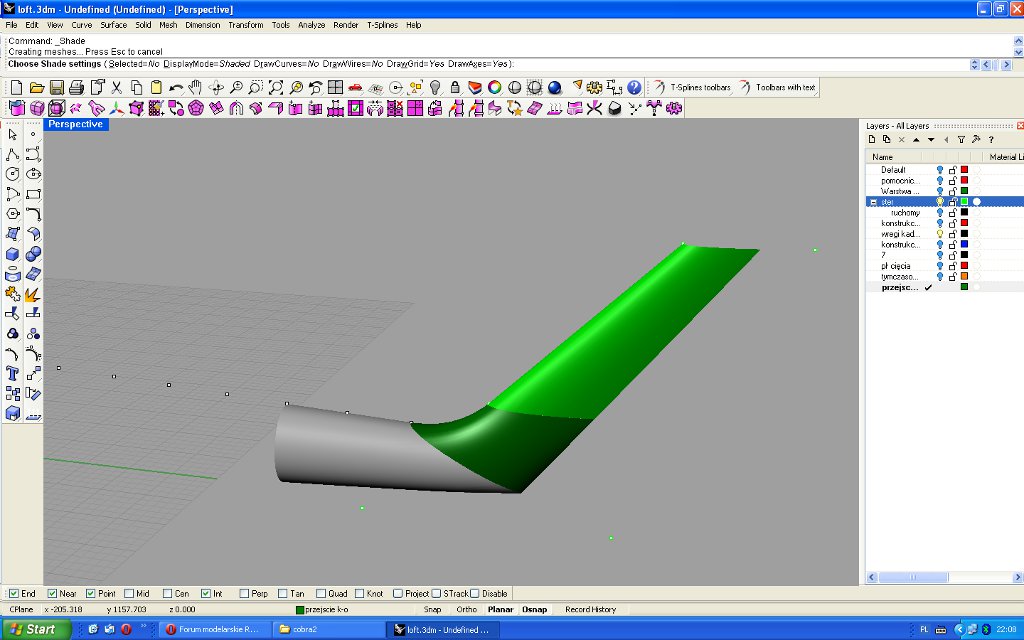

- rura kadłuba i góra statecznika to Loft po profilach. Przejście Curve Network, kluczem było tylko odpowiednie powycinanie z tych obiektów krzywych profilowych do zbudowania tej powierzchni.

_________________
Piotrek

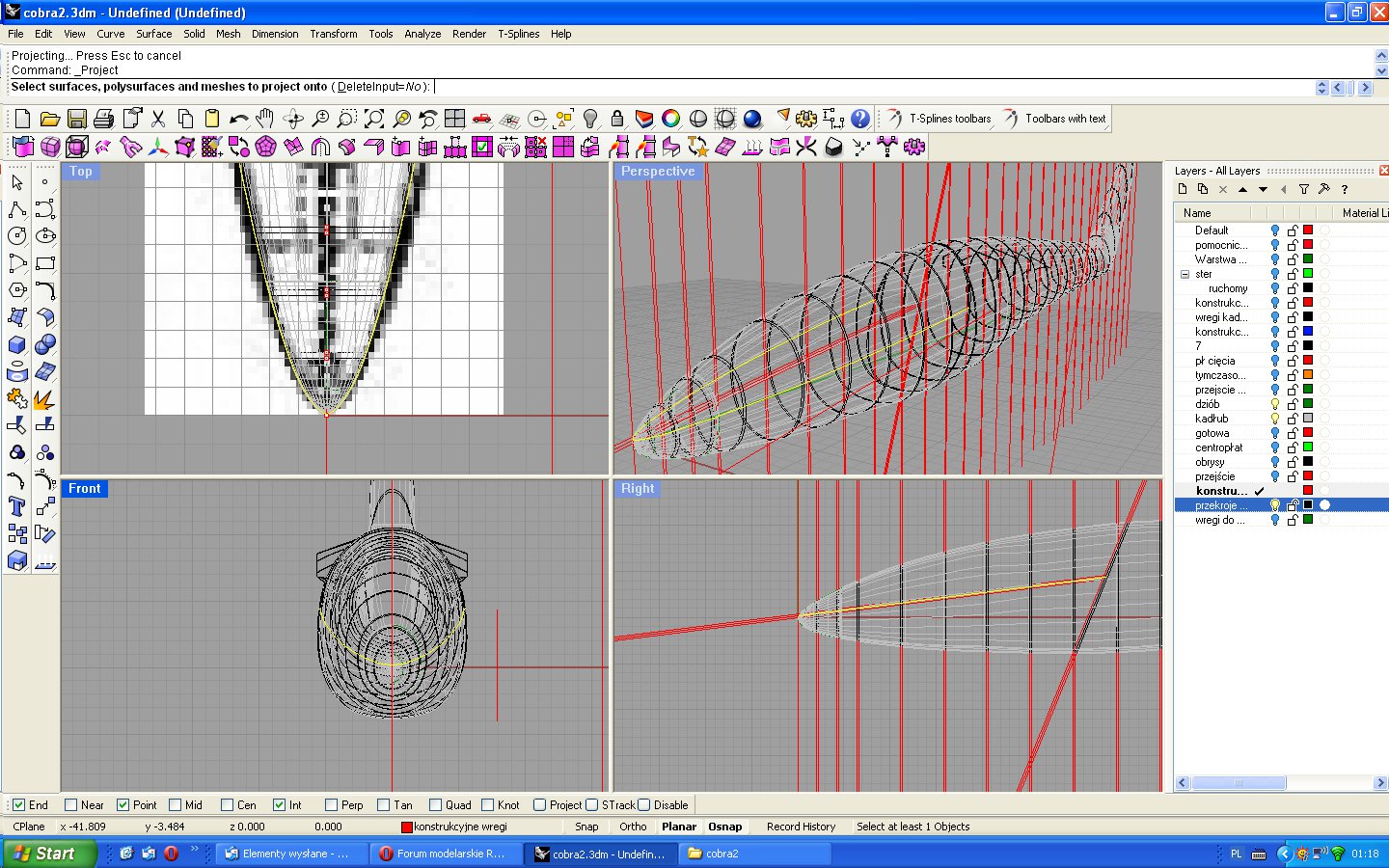

przemodelowałem przód kadłuba - muszę ciąć od nowa przód i kabinkę, ale co tam - zrobiłem błąd - nie zwróciłem uwagi, że mi wyciągnęło za ostry dziób - uczę się. Pochwalę się zrzutką z warsztatu, bo teraz Cobra wygląda rasowo
