 Tytuł: SZD-31 Zefir 4
Post: 29 lip 2020, o 22:47
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1727
Lokalizacja: Gdańsk
Zefir projektowany tu http://forum.aerodesignworks.eu/viewtopic.php?f=8&t=1889 doczekał się budowy prototypu.

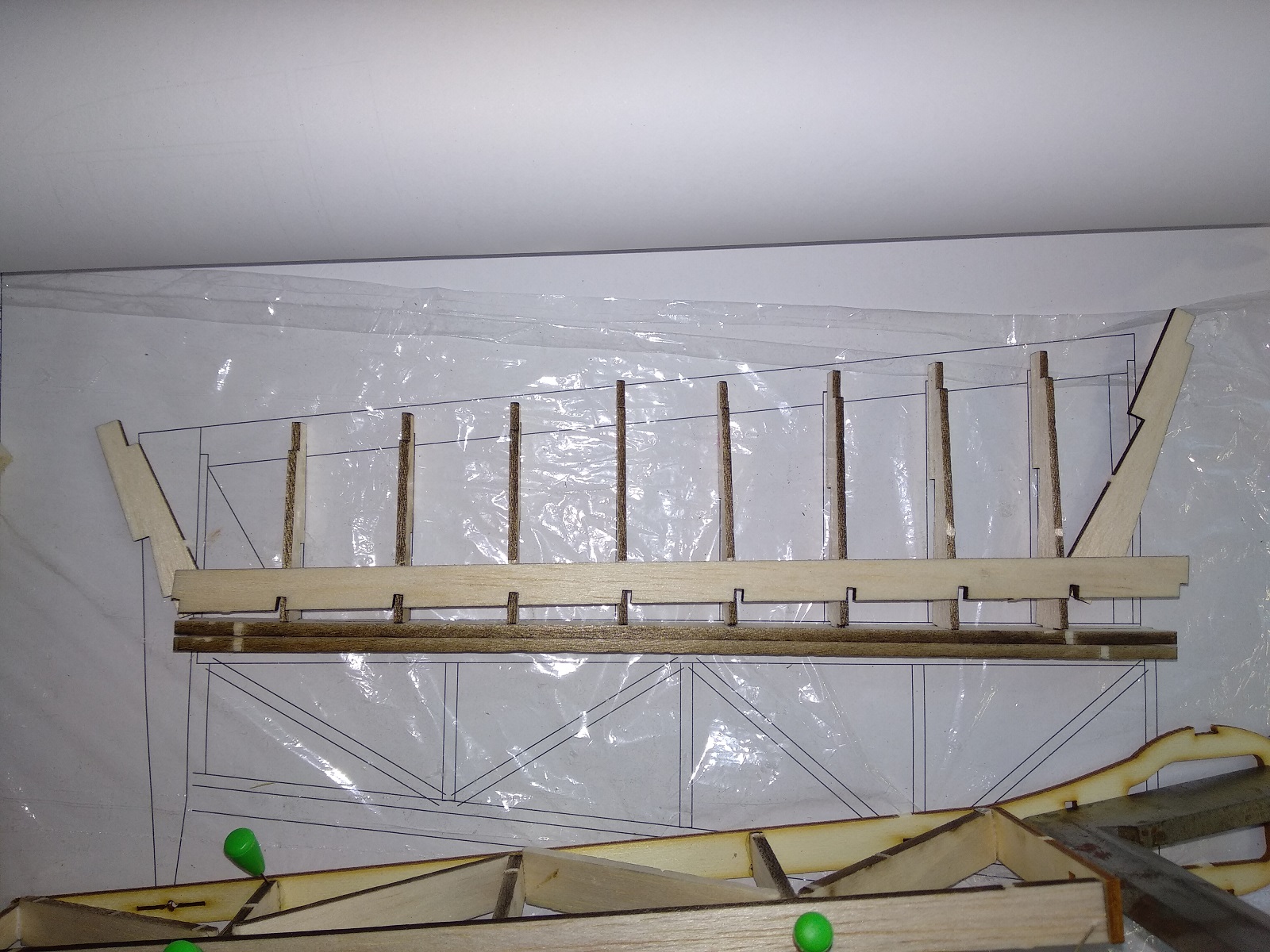

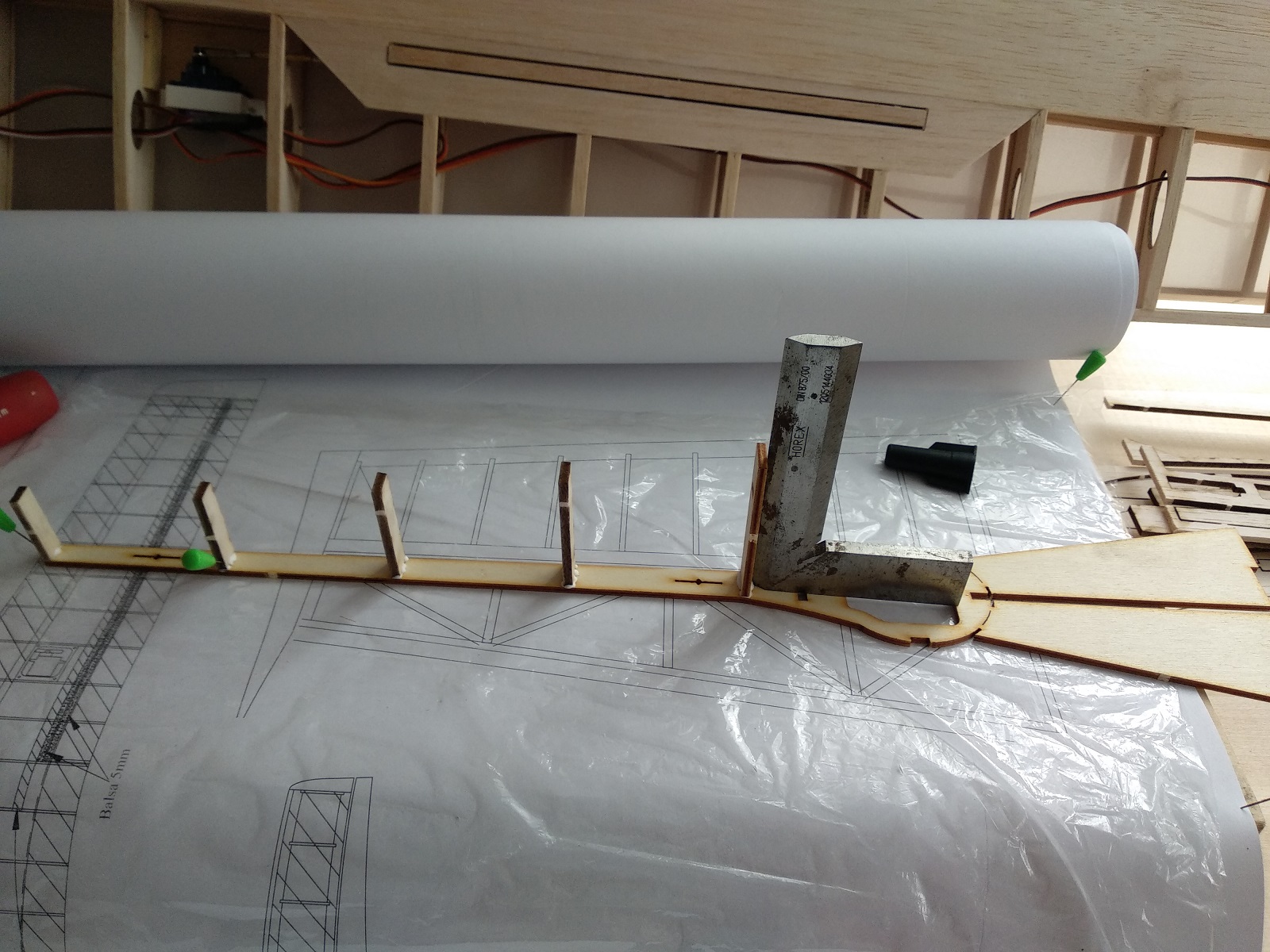

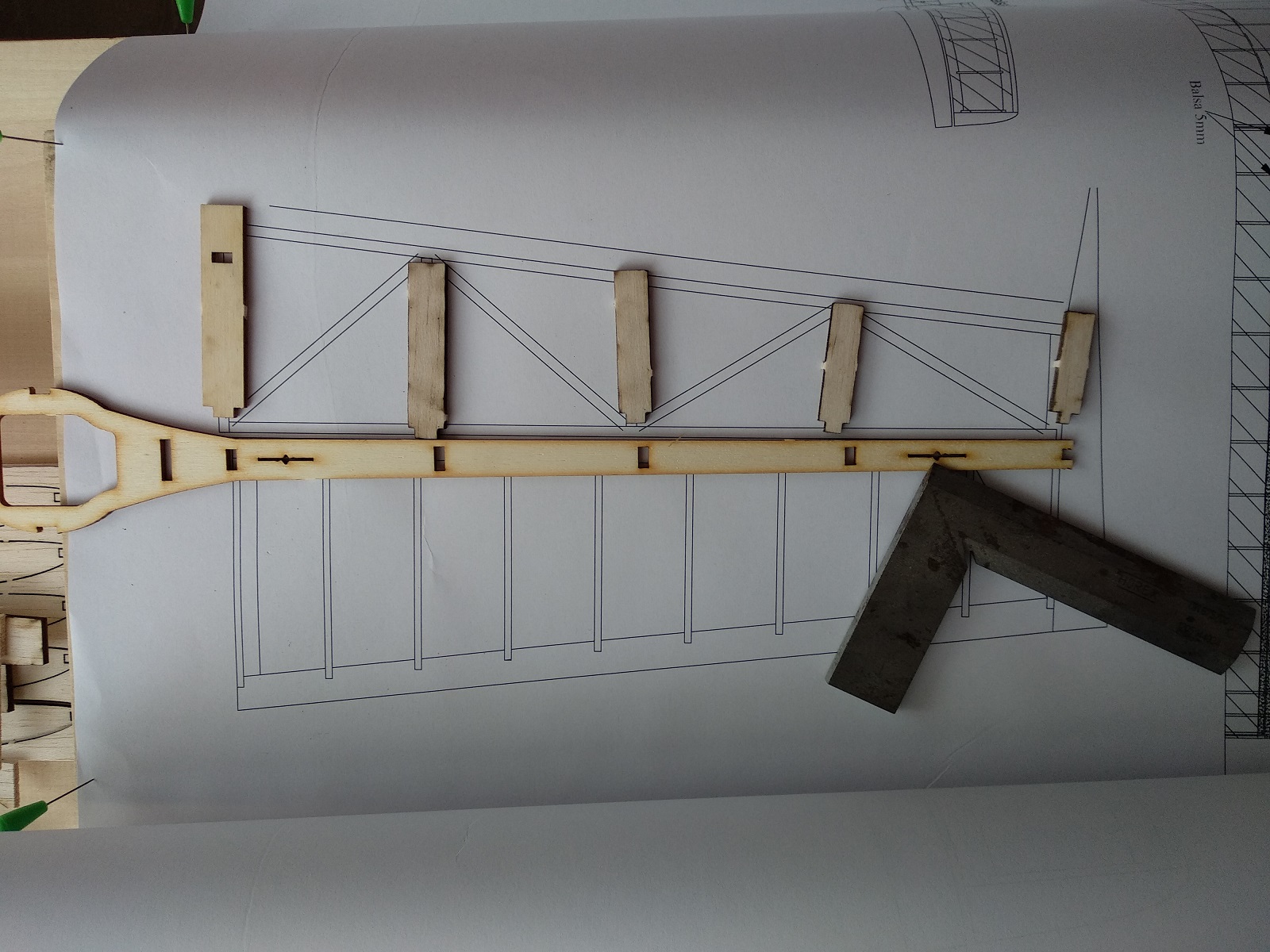

Zacząłem od pionowego, zwracając znaczną uwagę na geometrię.
Rozpórki mają mieć kąt prosty inaczej wszystko się posypie ;) :lol:
Załącznik:
IMG_20200729_163446.jpg [ 471.7 KiB | Przeglądany 40892 razy ]

Załącznik:
IMG_20200729_163918.jpg [ 502.64 KiB | Przeglądany 40892 razy ]

Następnie lekki szlif po skosie, i listwa natarcia.
Załącznik:
IMG_20200729_175016.jpg [ 413.54 KiB | Przeglądany 40892 razy ]

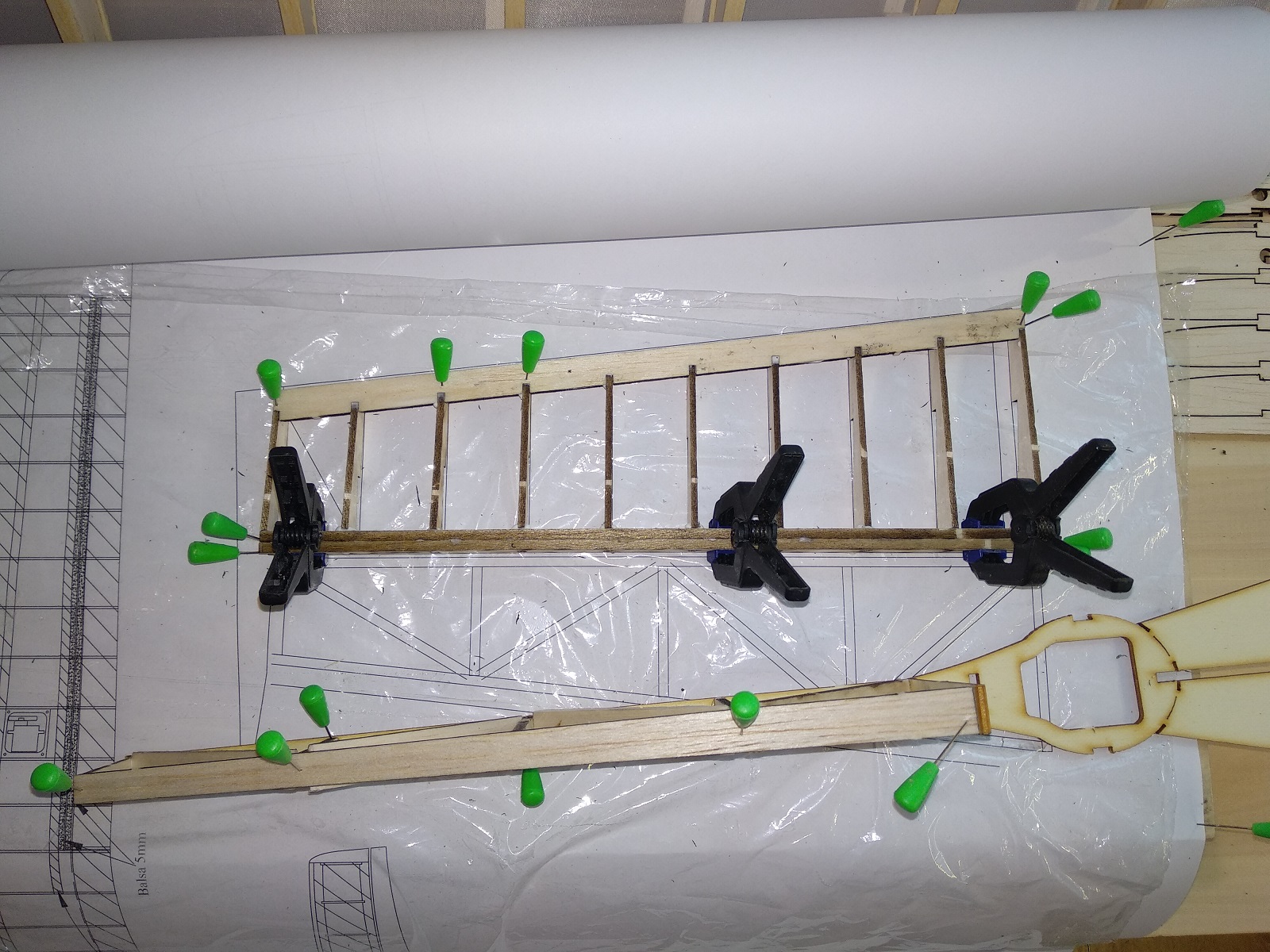

Klej schnie, więc przymiarka SK, w pionowym widać już rozpórki.
Załącznik:
IMG_20200729_185053.jpg [ 541.01 KiB | Przeglądany 40892 razy ]

Wszystko sprawdzone, to kleimy.
Załącznik:
IMG_20200729_190901.jpg [ 562.16 KiB | Przeglądany 40892 razy ]

Teraz czas na sprawdzanie kadłuba.
Sklejamy listwę montażową, oraz stępkę na podstawce, pasujemy wręgi na sucho.
Wszystko ma pasować, nic nie jest wyżej niżej, każda wręga ma być oparta o deskę, nic w powietrzu.

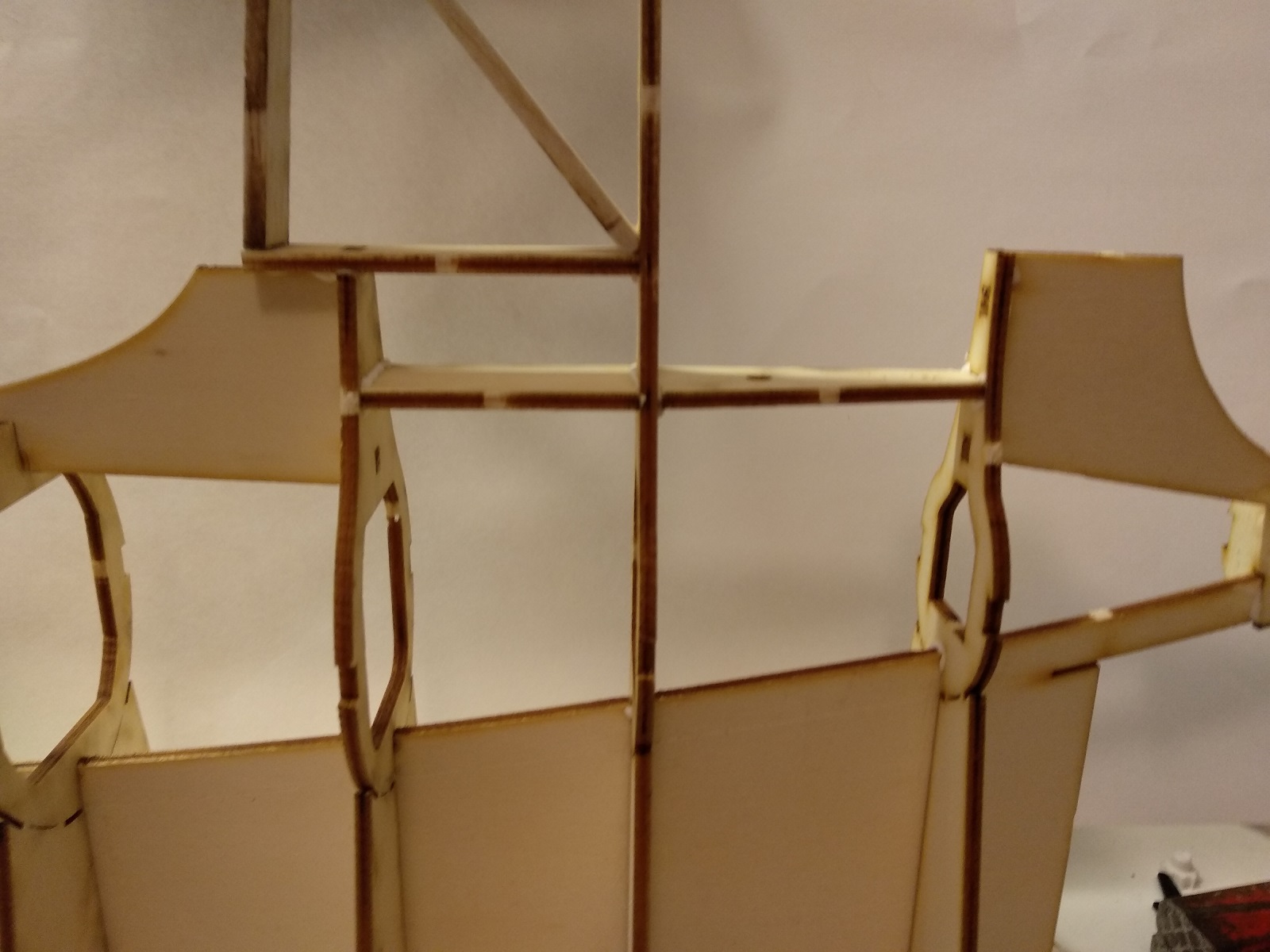

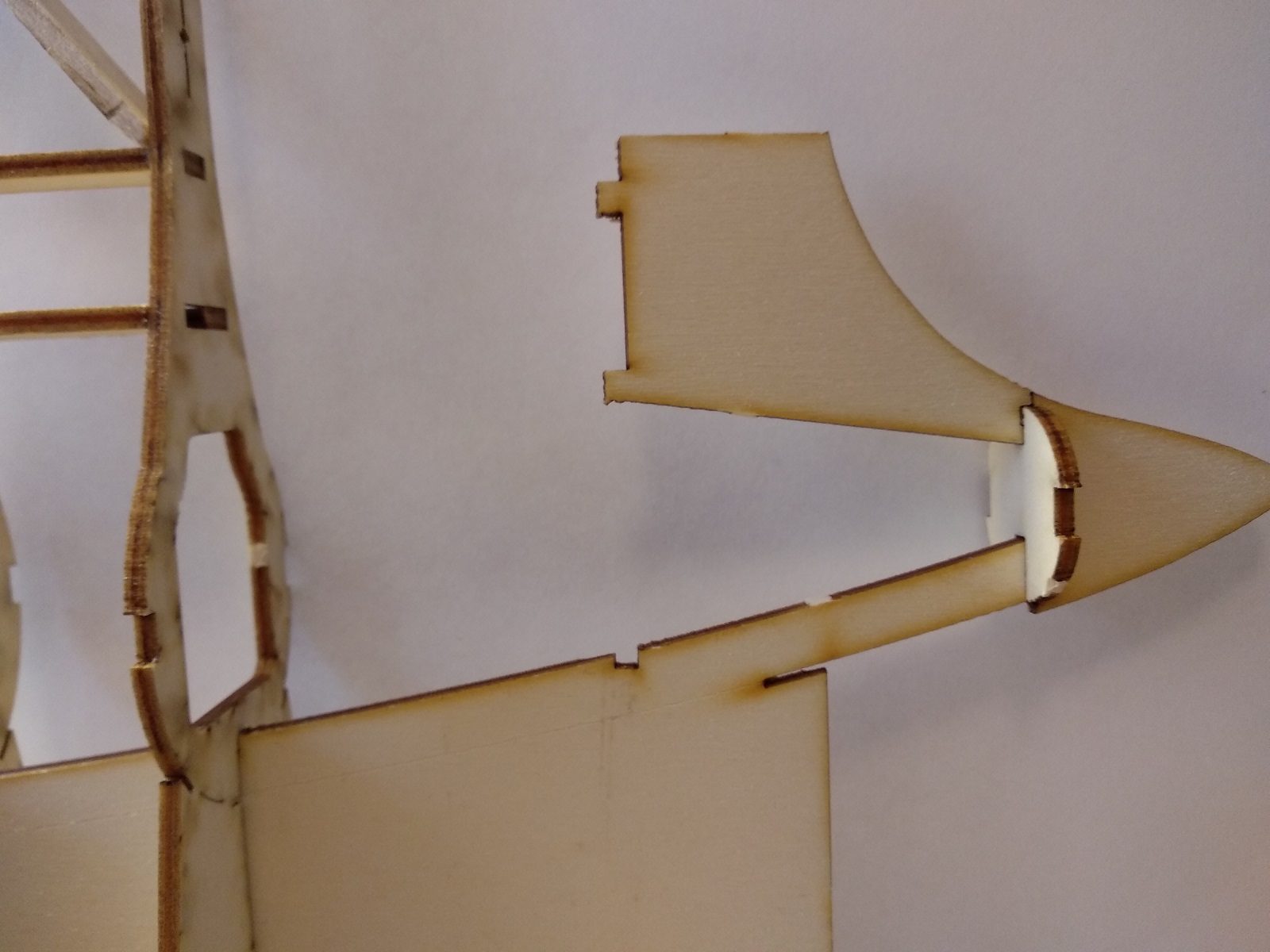

Tak wygląda pasowanie ogona.
Załącznik:
IMG_20200729_191452.jpg [ 267.65 KiB | Przeglądany 40892 razy ]

Załącznik:
IMG_20200729_191525.jpg [ 292.26 KiB | Przeglądany 40892 razy ]

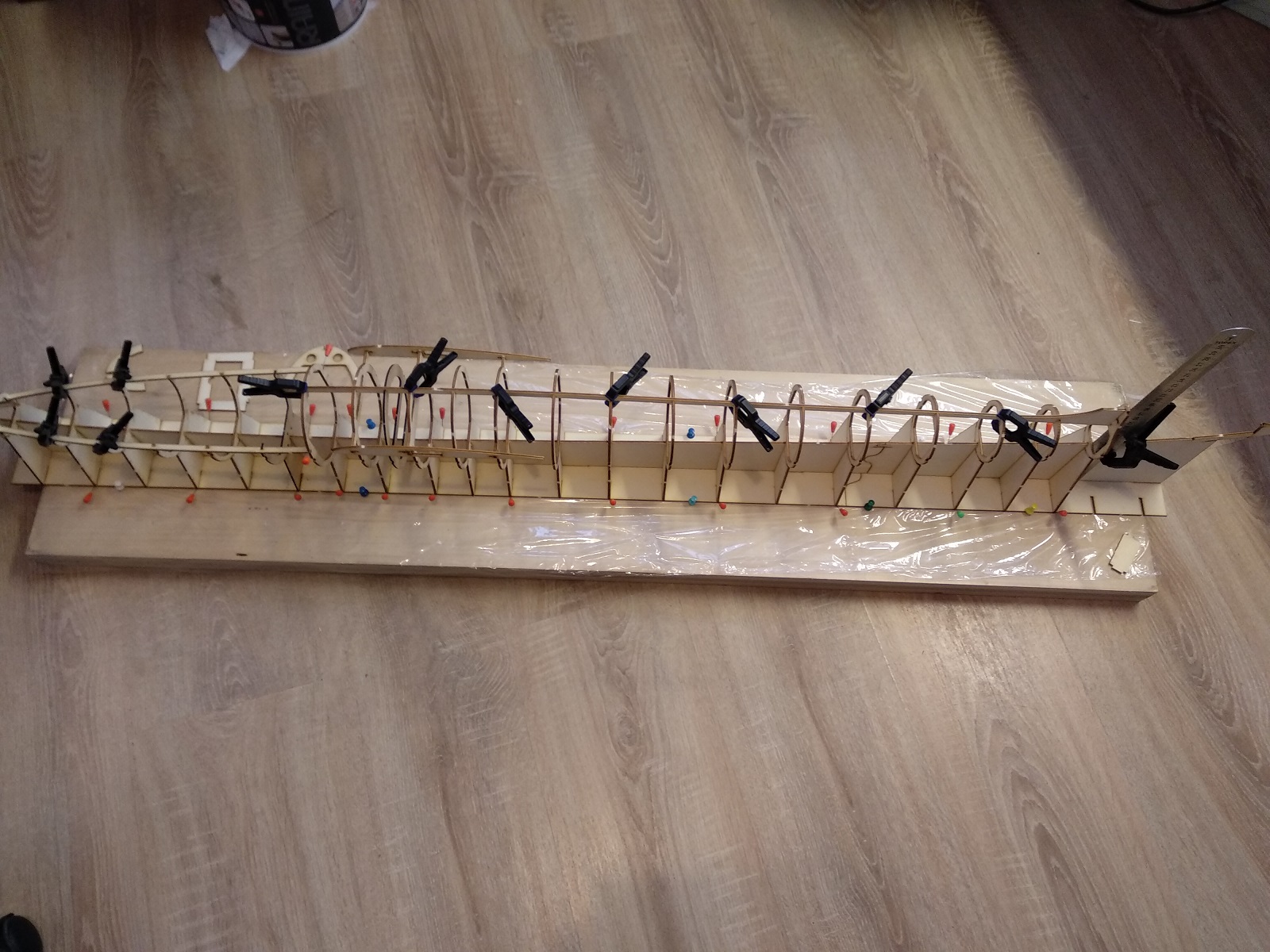

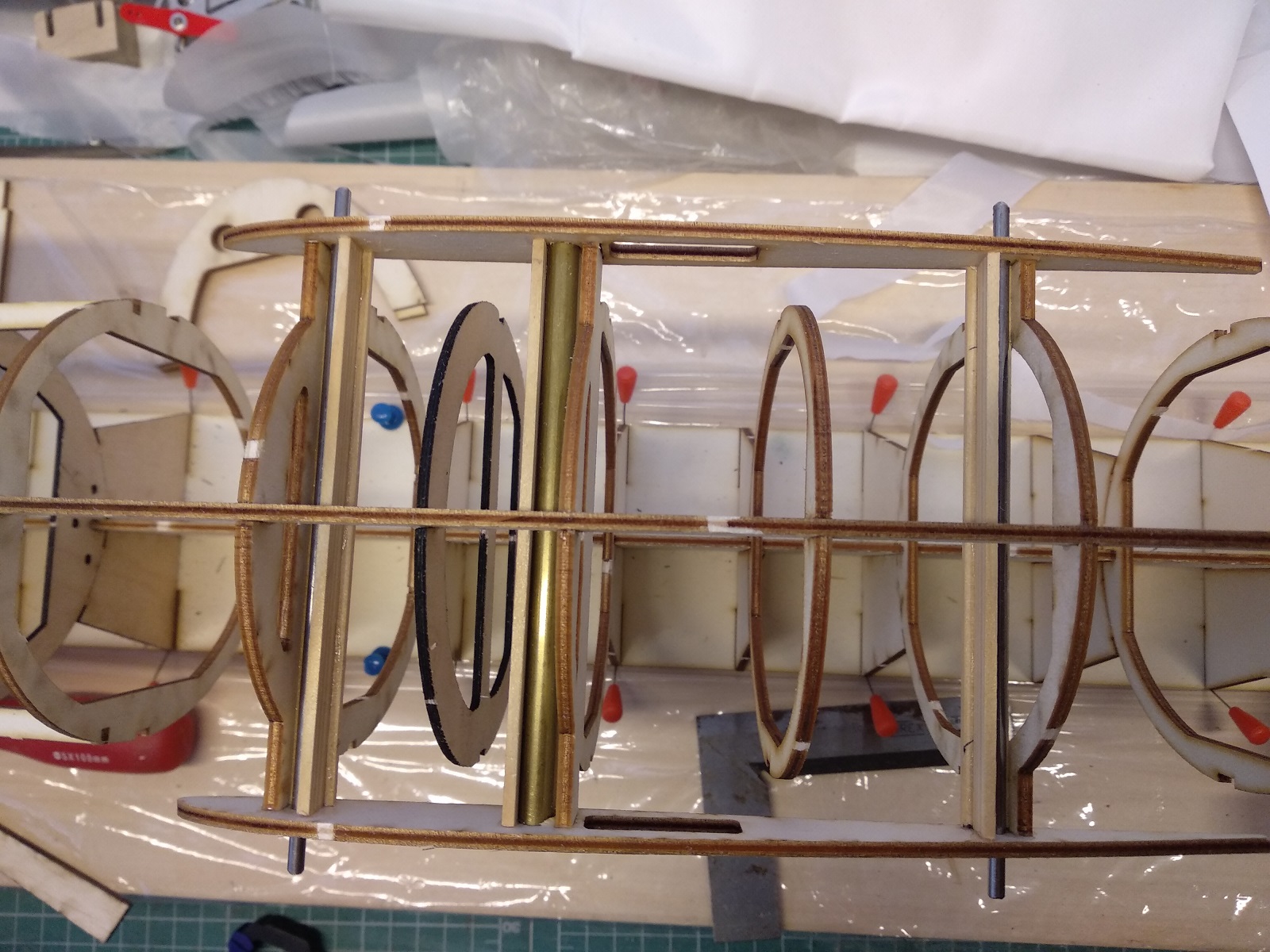

Gdy wszystko sprawdzone, kleimy wręgi ze stępką, ja zacząłem od końca kadłuba, a dokładnie od 4 wręgi od końca.
I tu znowu, geometria, ma być prosto, inaczej wiadomo model będzie skręcał sam w locie ;) :lol:
U mnie co druga wręga dopięta do deski.
Załącznik:
IMG_20200729_194236.jpg [ 665.86 KiB | Przeglądany 40892 razy ]

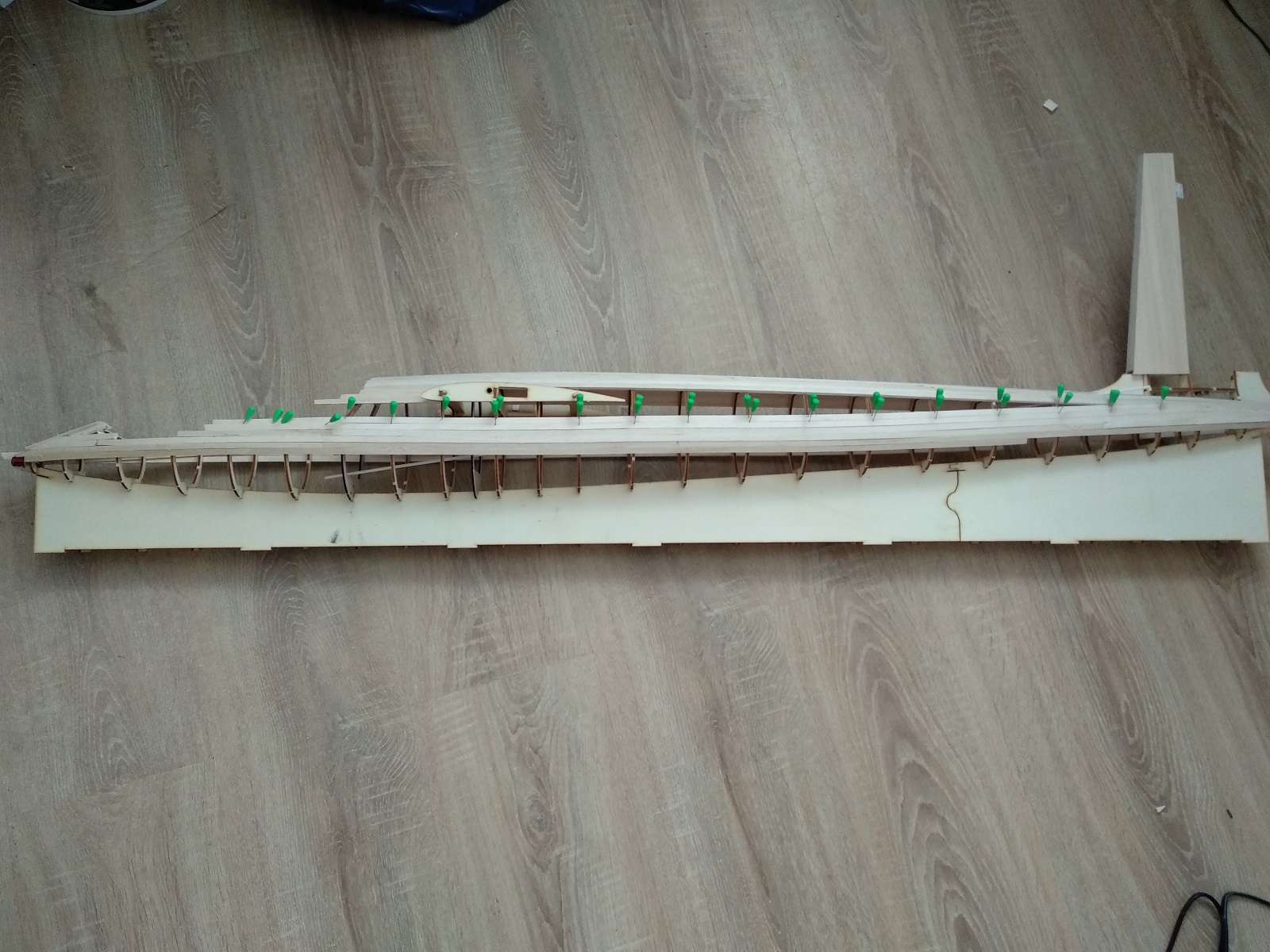

Gotowe:
Załącznik:
IMG_20200729_200716.jpg [ 483.32 KiB | Przeglądany 40892 razy ]

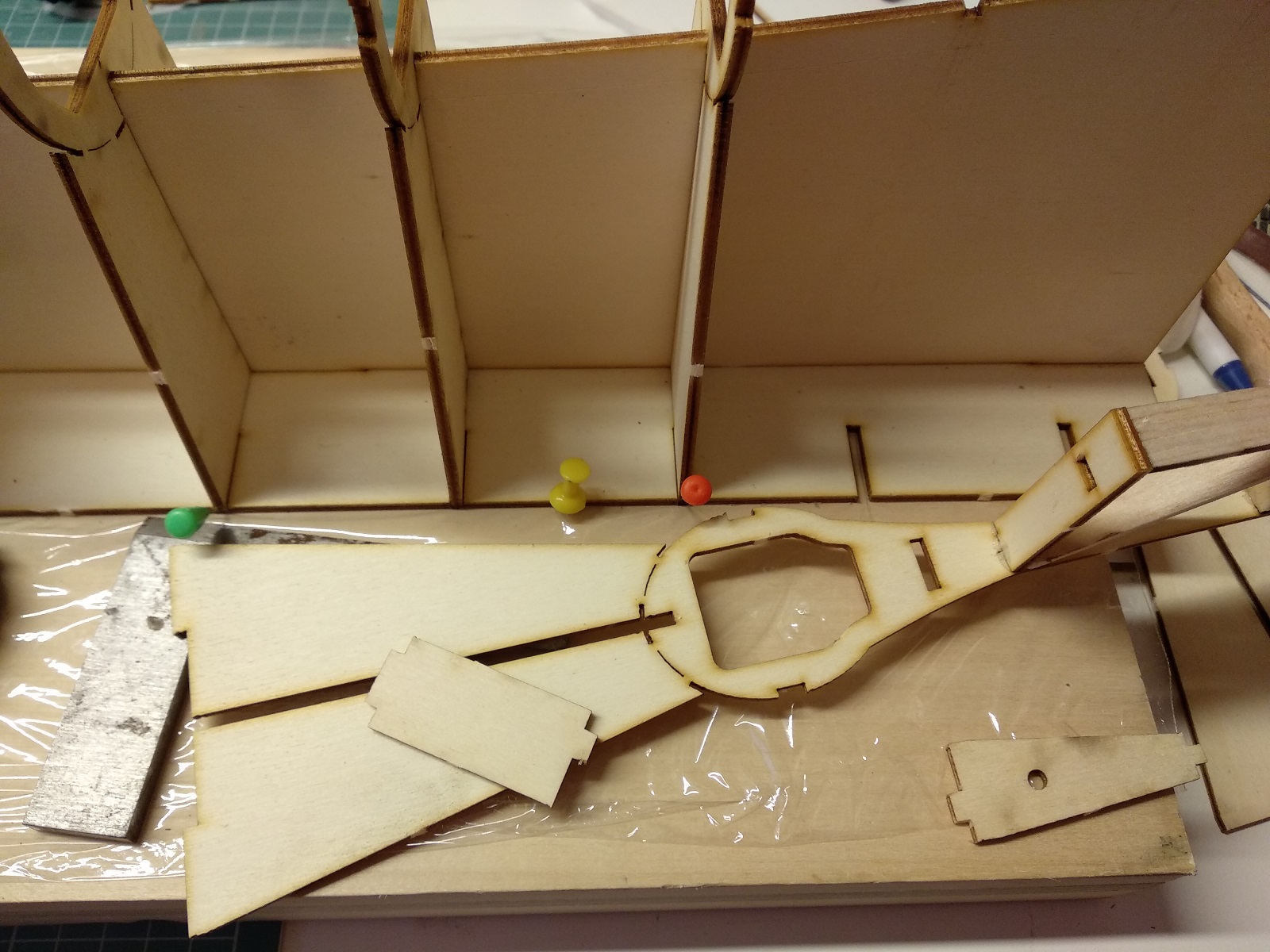

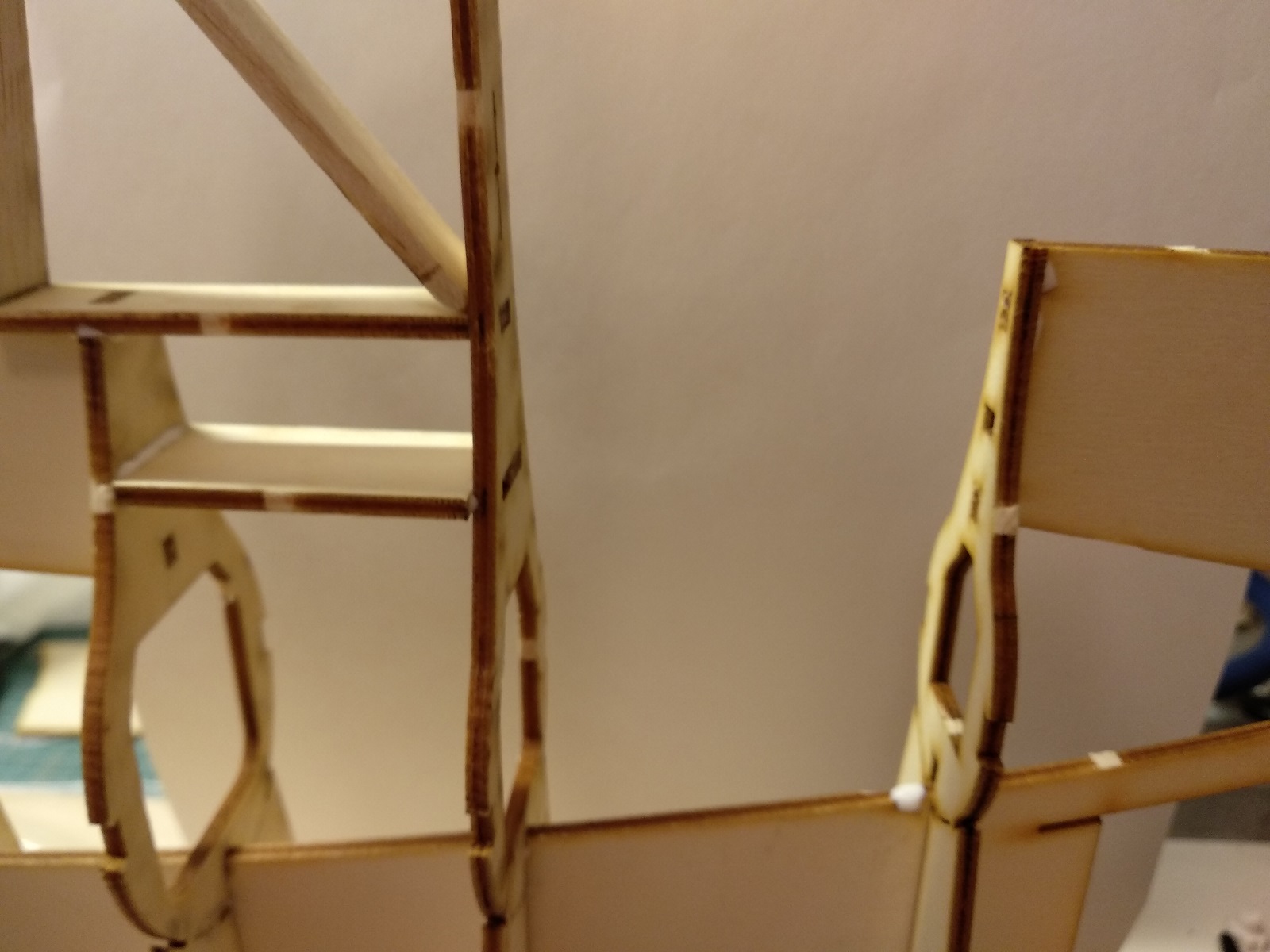

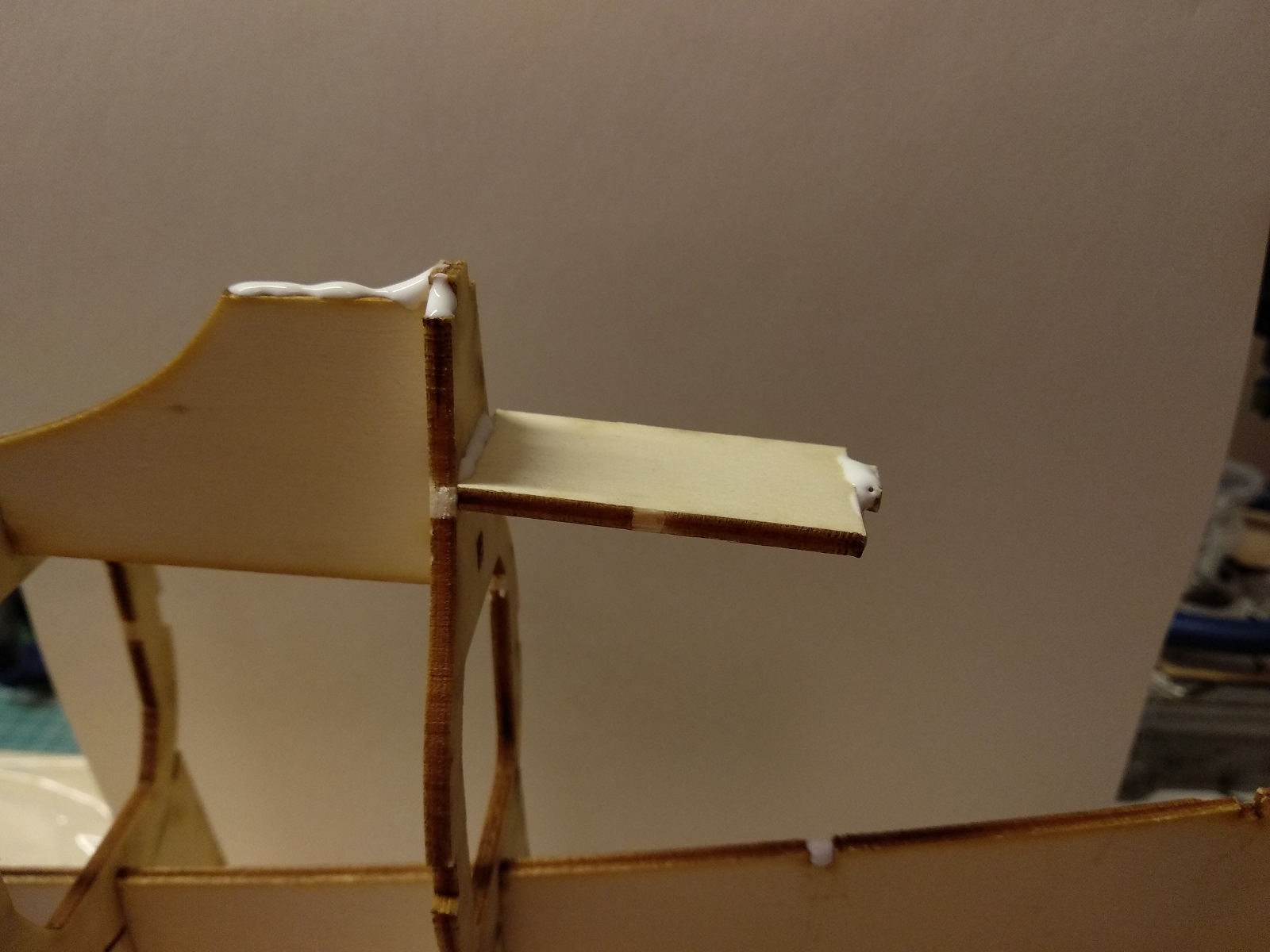

Składamy ogon, szykujemy łącznik i wręgę z pionowym.
Załącznik:
IMG_20200729_205405.jpg [ 430.27 KiB | Przeglądany 40892 razy ]

Porcja kleju
Załącznik:
IMG_20200729_205540.jpg [ 302.83 KiB | Przeglądany 40892 razy ]

I hop na miejsce - blokujemy do deski.
Załącznik:
IMG_20200729_205703.jpg [ 321.77 KiB | Przeglądany 40892 razy ]

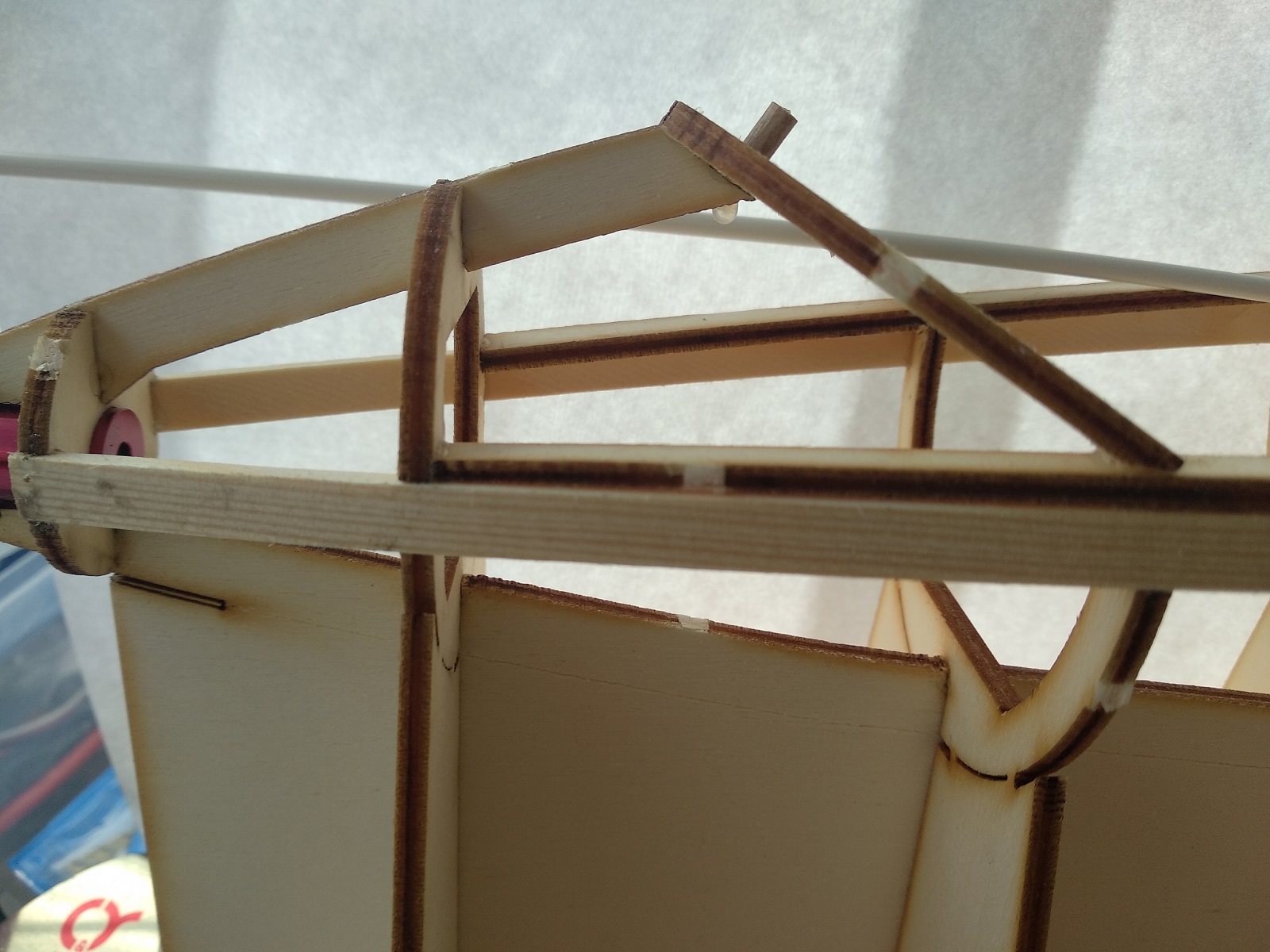

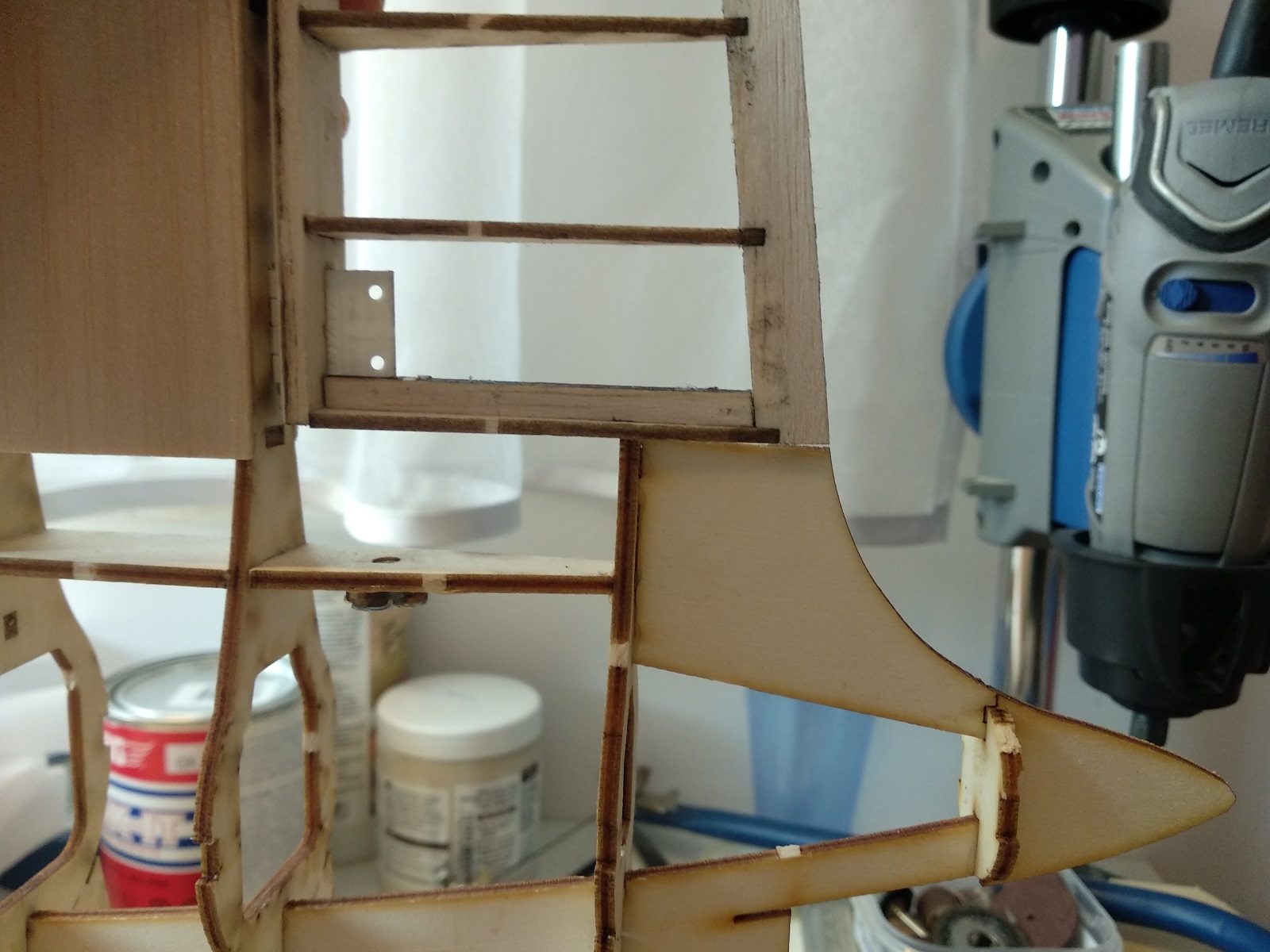

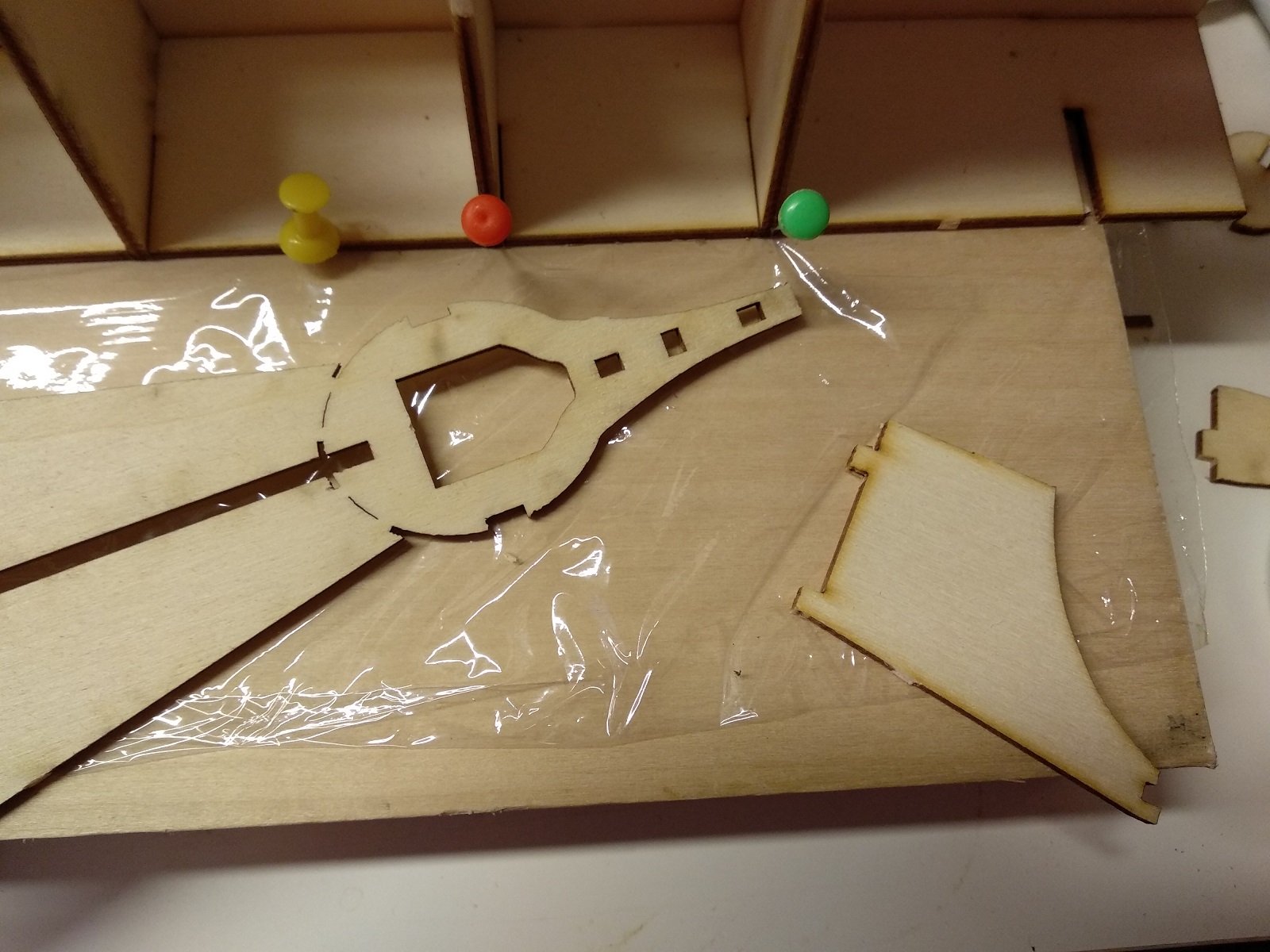

Kolejna wręga, sklejamy ją z zakończeniem kadłuba, przygotowujemy
Załącznik:
IMG_20200729_205726.jpg [ 424.83 KiB | Przeglądany 40892 razy ]

Załącznik:
IMG_20200729_205817.jpg [ 288.5 KiB | Przeglądany 40892 razy ]

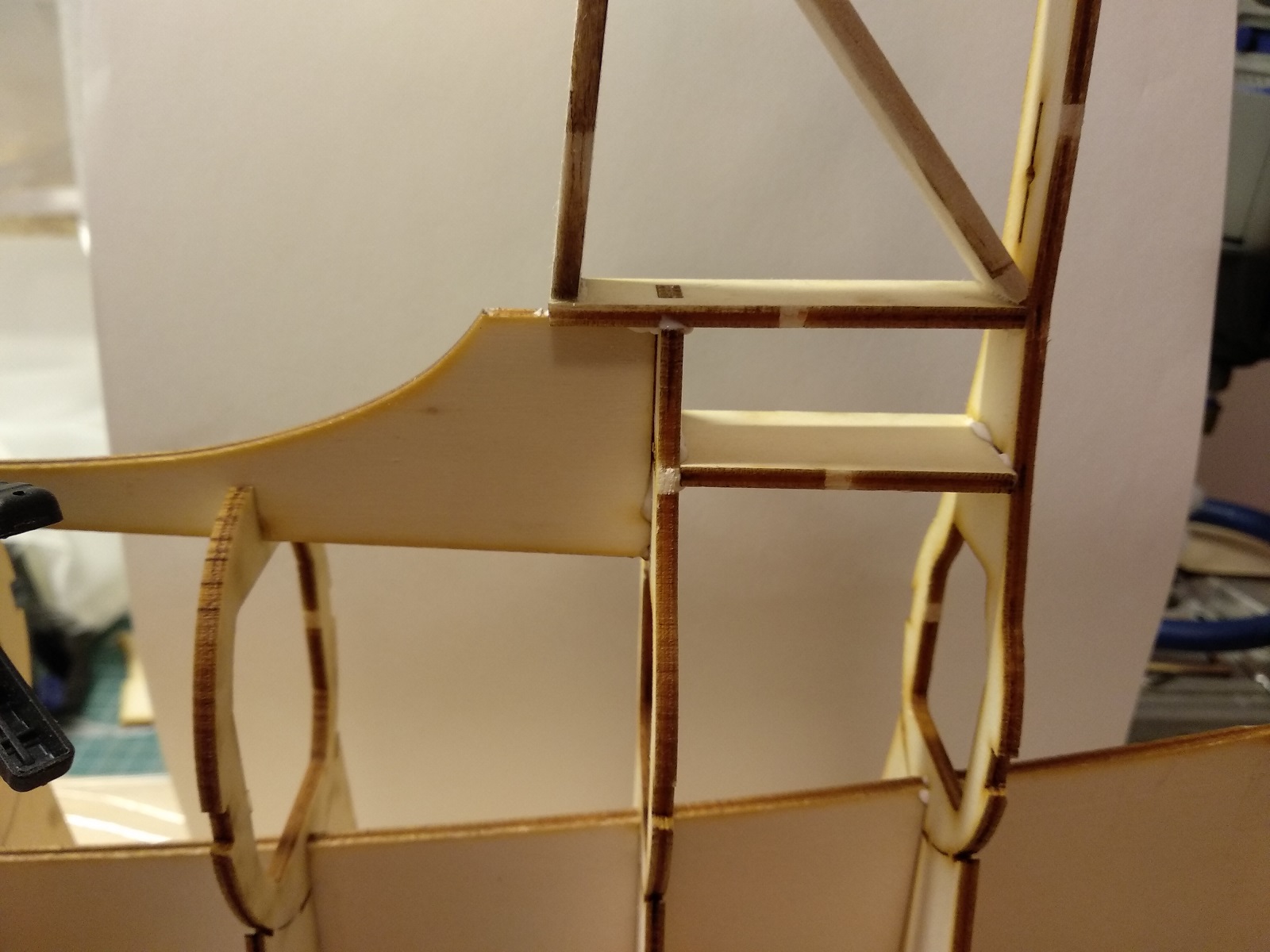

Do tego półka poziomego, i równocześnie całość na miejsce.
Załącznik:
IMG_20200729_210333.jpg [ 300.52 KiB | Przeglądany 40892 razy ]

Na koniec operacji ściągamy nadmiar kleju, to tylko zbędny balast ;) :lol:

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 30 lip 2020, o 19:23
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1727
Lokalizacja: Gdańsk
Rdzeń poziomego sklejony, więc czas na poszycie i listewki natarcia.

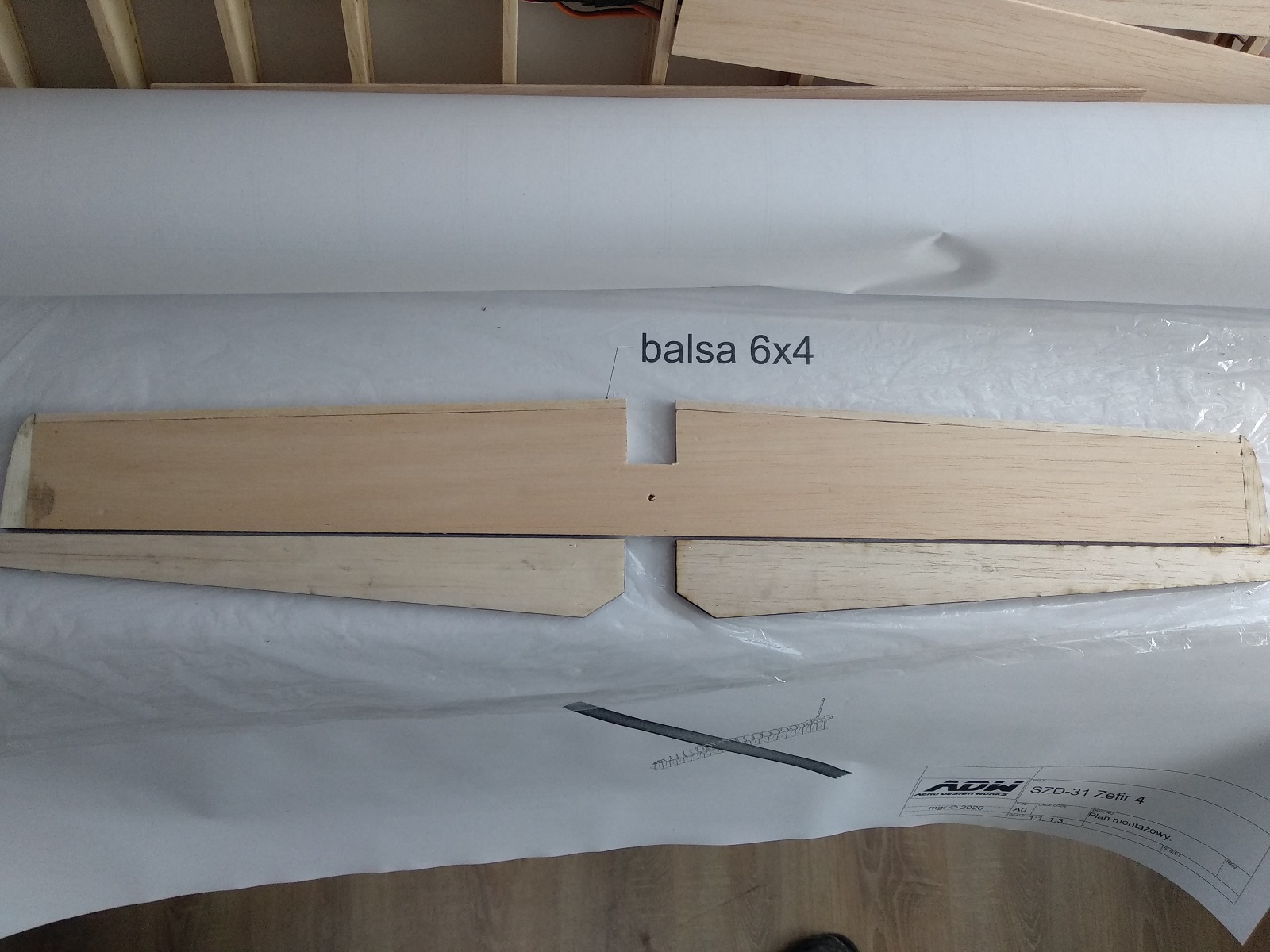

Po sklejeniu połówek SW, gotowy to szlifowania.
Załącznik:
IMG_20200730_105235.jpg [ 382.05 KiB | Przeglądany 40848 razy ]

SK jest bez poszycia, wiec po ucięciu i szlifowaniu stopek, jest gotowy. Całkiem fajnie się spasował.
Załącznik:
IMG_20200730_180341.jpg [ 381.92 KiB | Przeglądany 40848 razy ]


Centropłat dostał rurkę i pręty ustalające pozycję skrzydła.
Rurka 6/5.1mm pręty 3mm, wystawione po 10mm z każdej strony.
Obudowane sosną 2x8, czeka na wypełnienie żywicą z mikrobalonem.
Załącznik:
IMG_20200730_184043.jpg [ 479.5 KiB | Przeglądany 40848 razy ]

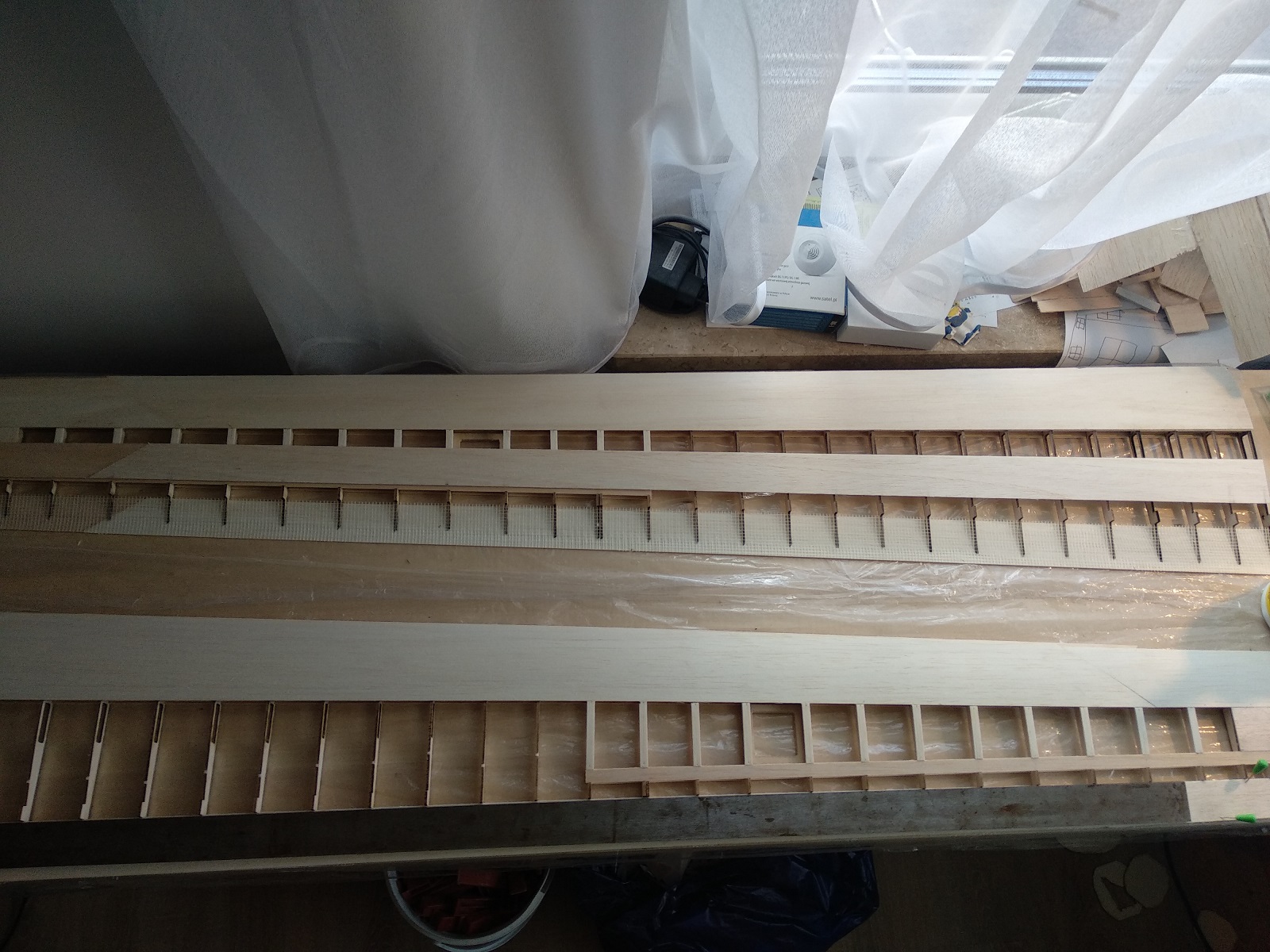

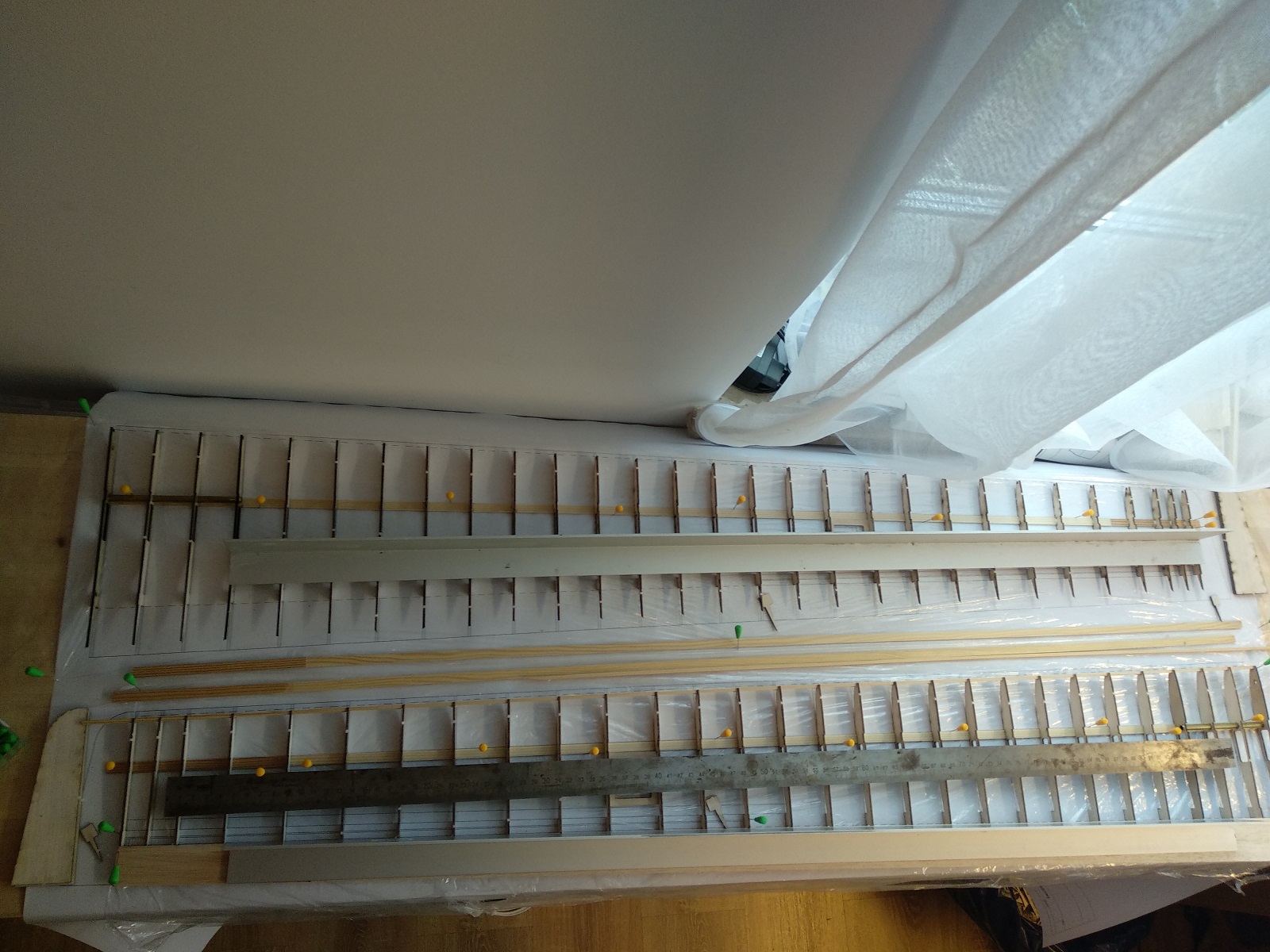

Listewki 2x8 (x4); 3x3 (x2), przedłużamy do 1300mm i składamy skrzydła.
Załącznik:
IMG_20200730_190528.jpg [ 481.78 KiB | Przeglądany 40848 razy ]

Konstrukcja typowa jak w innych modelach Easy.
Tu już rurki osadzone, czas na przekładki i drugą listewkę dźwigara.
Załącznik:
IMG_20200730_190535.jpg [ 553.89 KiB | Przeglądany 40848 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 30 lip 2020, o 23:11
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 lip 2015, o 00:13
Posty: 130
Lokalizacja: Brisbane, Australia
Przyjemnie popatrzeć na Twoja prace, zarówno CAD jak i budowa. No i Polskie szybowce!


Na górę
 Wyświetl profil

Post: 1 sie 2020, o 16:02
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1727
Lokalizacja: Gdańsk
Dziękuję :D

Budowa zwalnia, ale staram się ;) :lol:

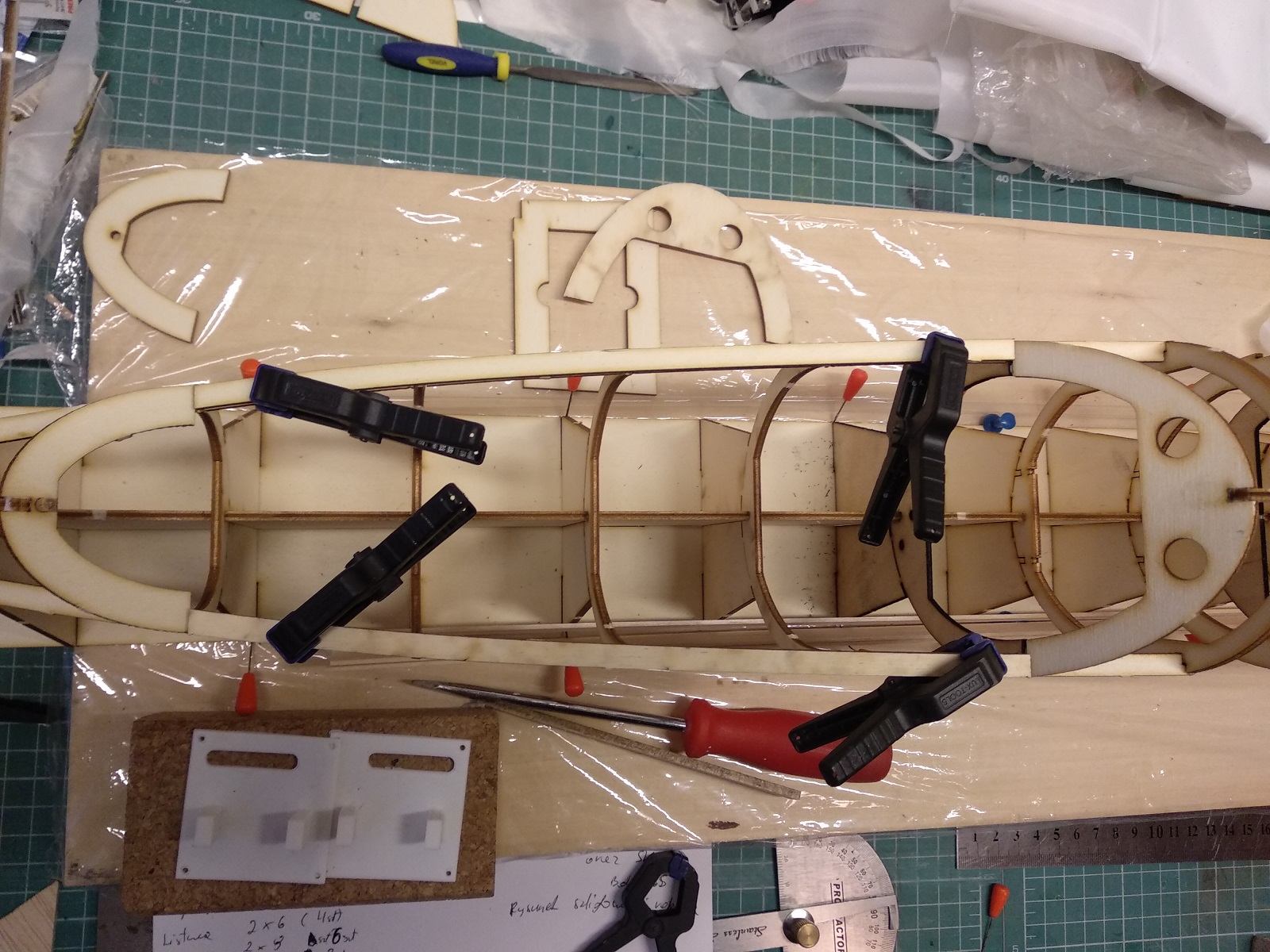

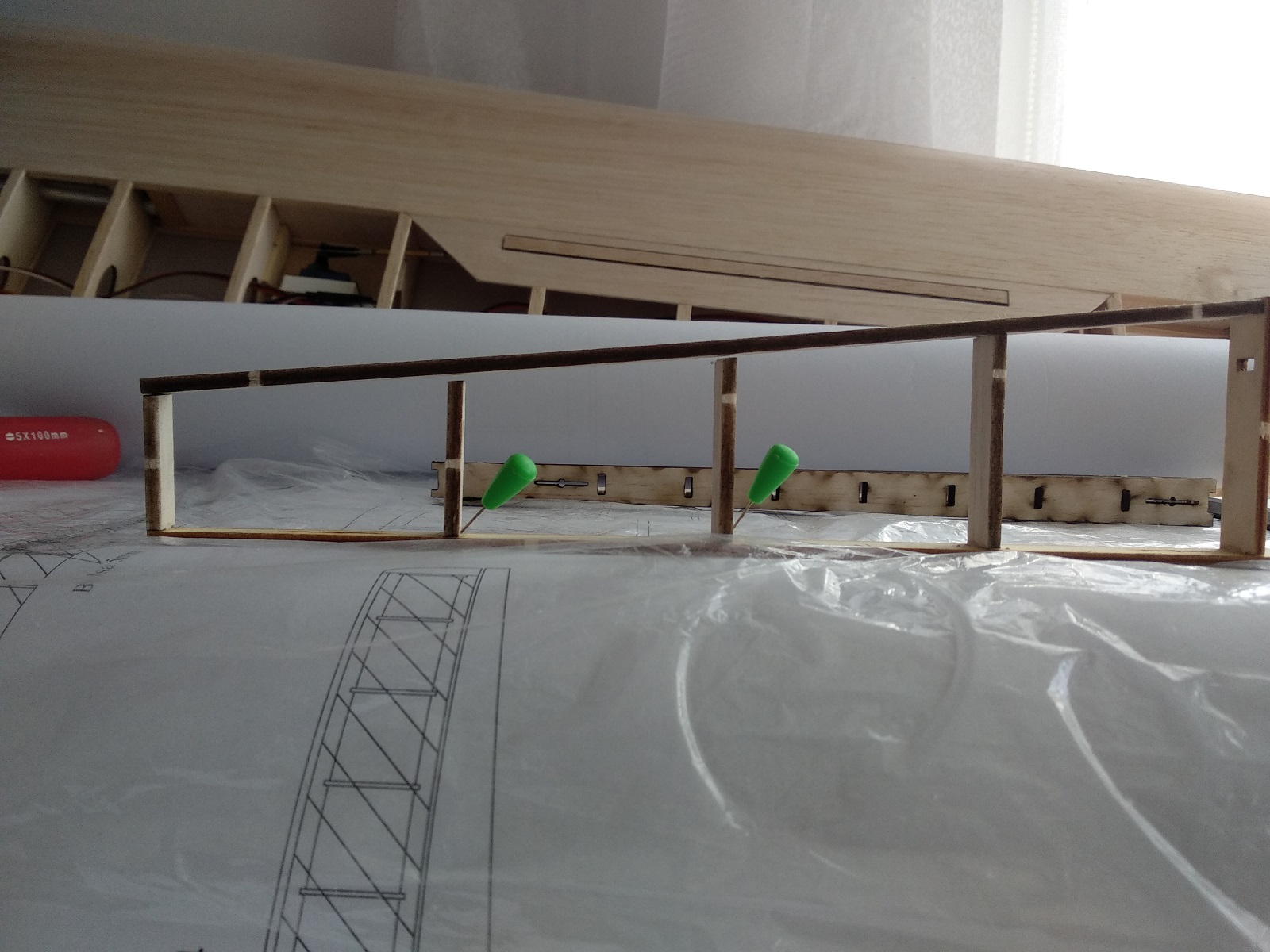

W wycinance są elementy do budowy ramki - dodatkowe burty.
Użyłem ich jako wzorca podczas klejenia pochylonych półwręg.
Ustawione i zamocowane, potem szlifowałem lekko spody półwręg by pasowały.
Załącznik:
IMG_20200730_204735.jpg [ 530.76 KiB | Przeglądany 40774 razy ]

Doczekałem się na listewki więc mogłem podgonić kadłub.

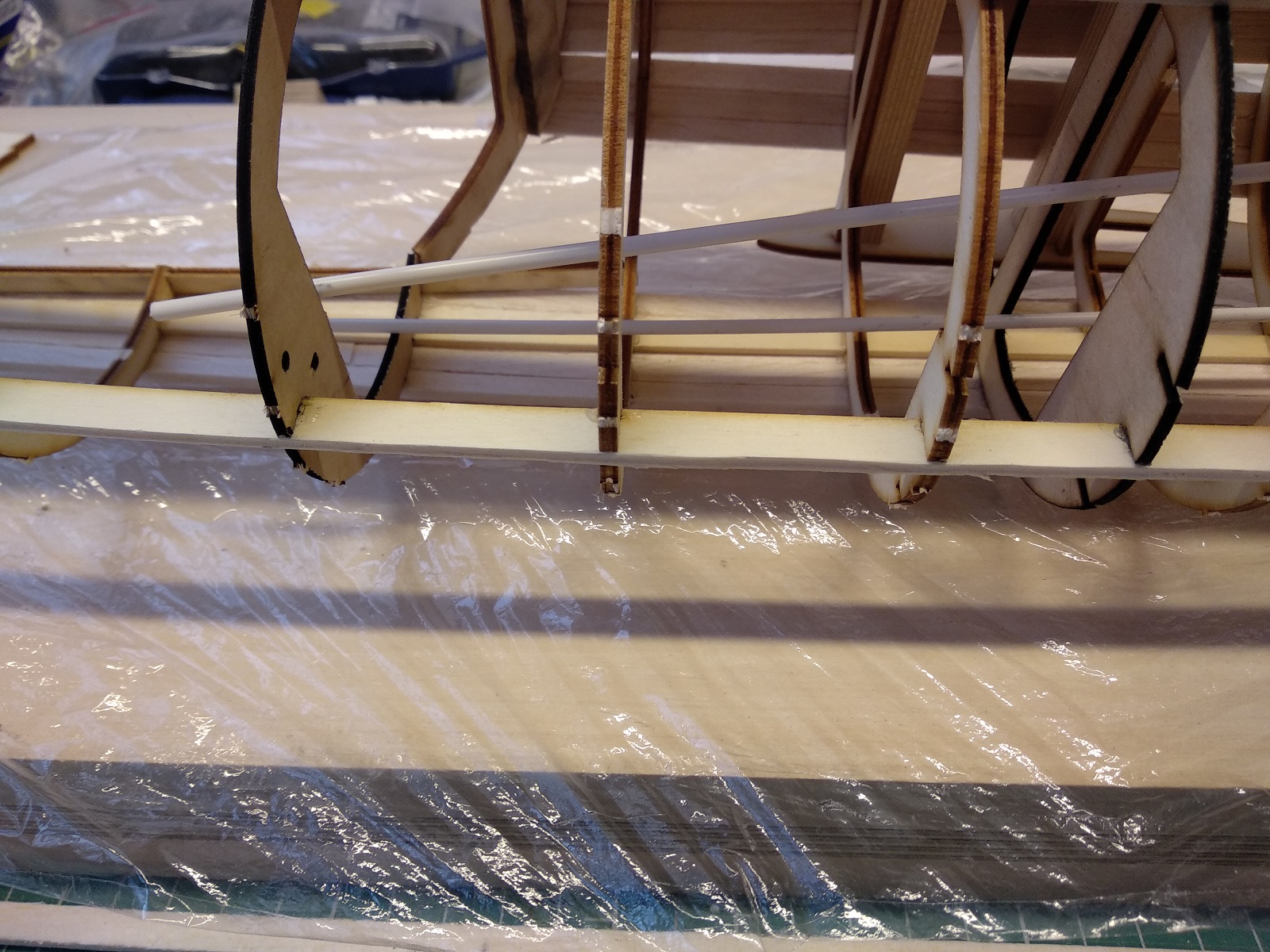

Burty między 2 a 3 wręgą trzeba zeszlifować od spodu, inaczej podłużnica nie wejdzie. Jest to zamierzone, by zwiększyć powierzchnię klejenia.
W końcu burty do wręgi 2 idą czołowo.
Załącznik:
IMG_20200801_081201.jpg [ 392.25 KiB | Przeglądany 40774 razy ]


SK, dostał podstawę do mocowania dźwigni. Od razu wkleiłem zawias.
Załącznik:
IMG_20200801_081535.jpg [ 833.99 KiB | Przeglądany 40774 razy ]

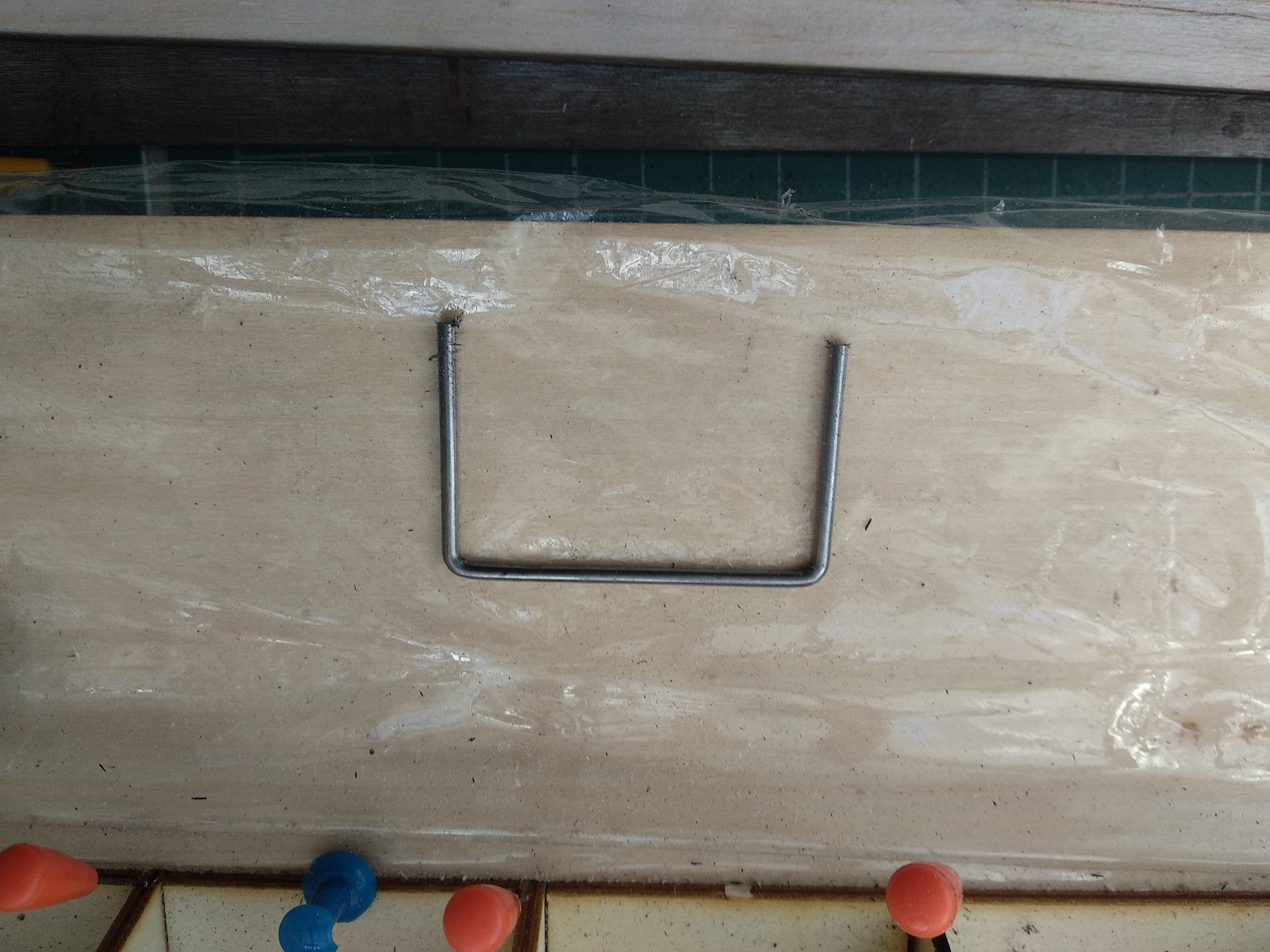

Wykonałem łącznik połówek SW, z drutu 2mm, trochę gruby ale tylko taki miałem w zapasie.
Załącznik:
IMG_20200801_095351.jpg [ 532.65 KiB | Przeglądany 40774 razy ]

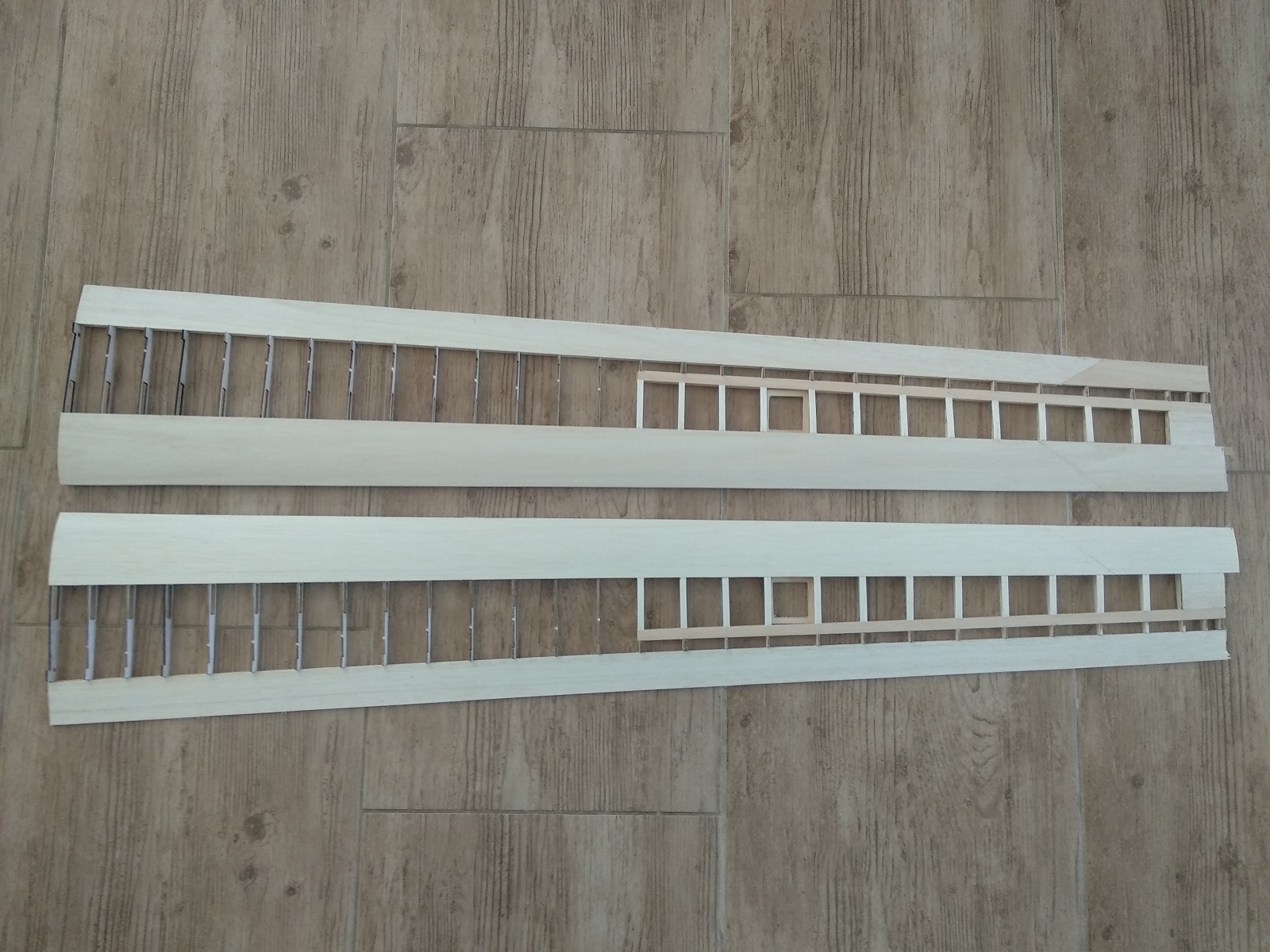

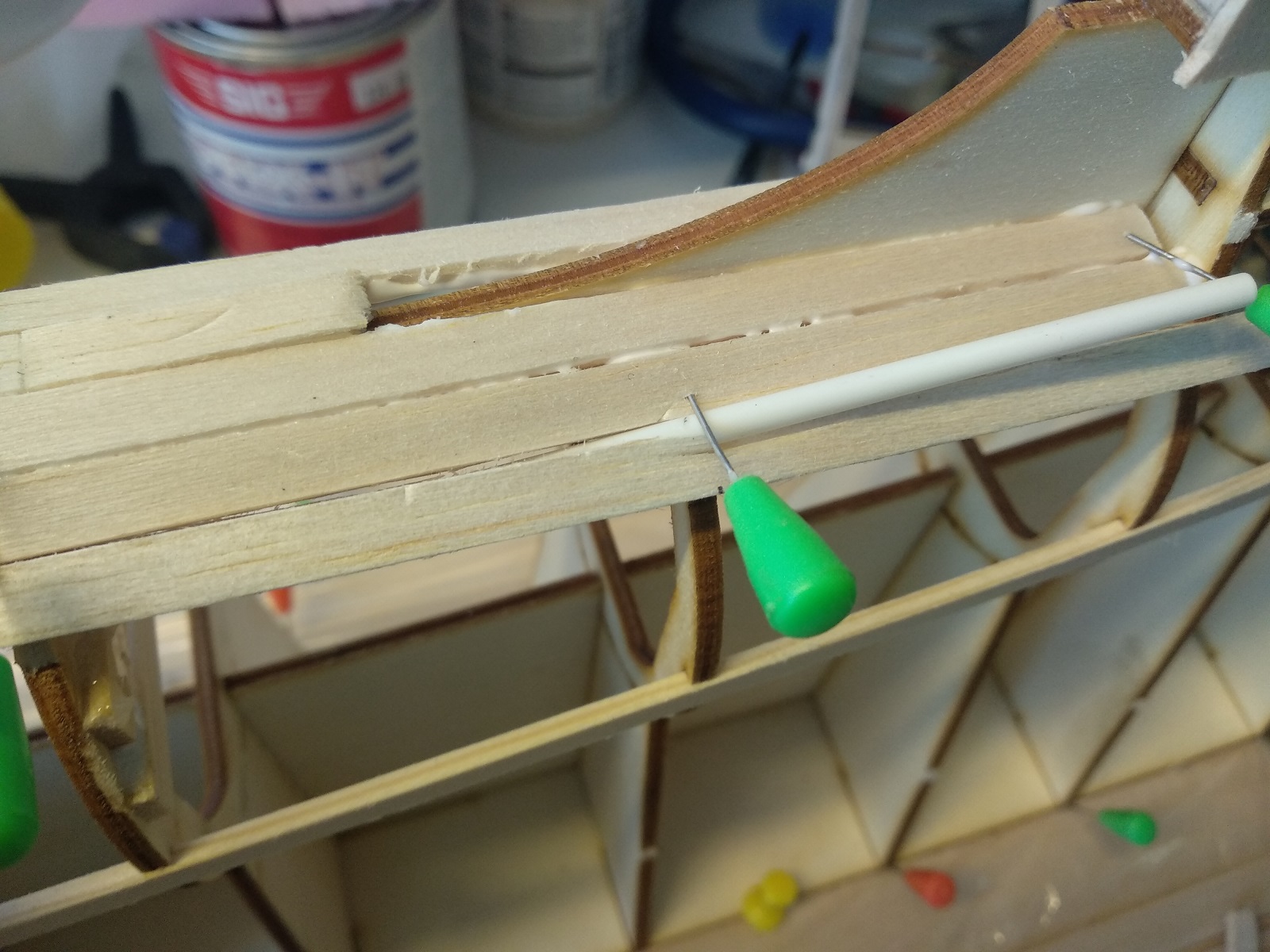

Skrzydła też prą do przodu, wczoraj pojawiły się kesony, dziś zamknąłem spływ.
W spływie typowo dla modeli Easy, siatka G-K jako wzmocnienie.
Załącznik:
IMG_20200801_105354.jpg [ 514.47 KiB | Przeglądany 40774 razy ]

Wstępnie wyszlifowane.
Załącznik:
IMG_20200801_153730.jpg [ 512.06 KiB | Przeglądany 40774 razy ]

Jest nieźle oba ważą po 100 gram.

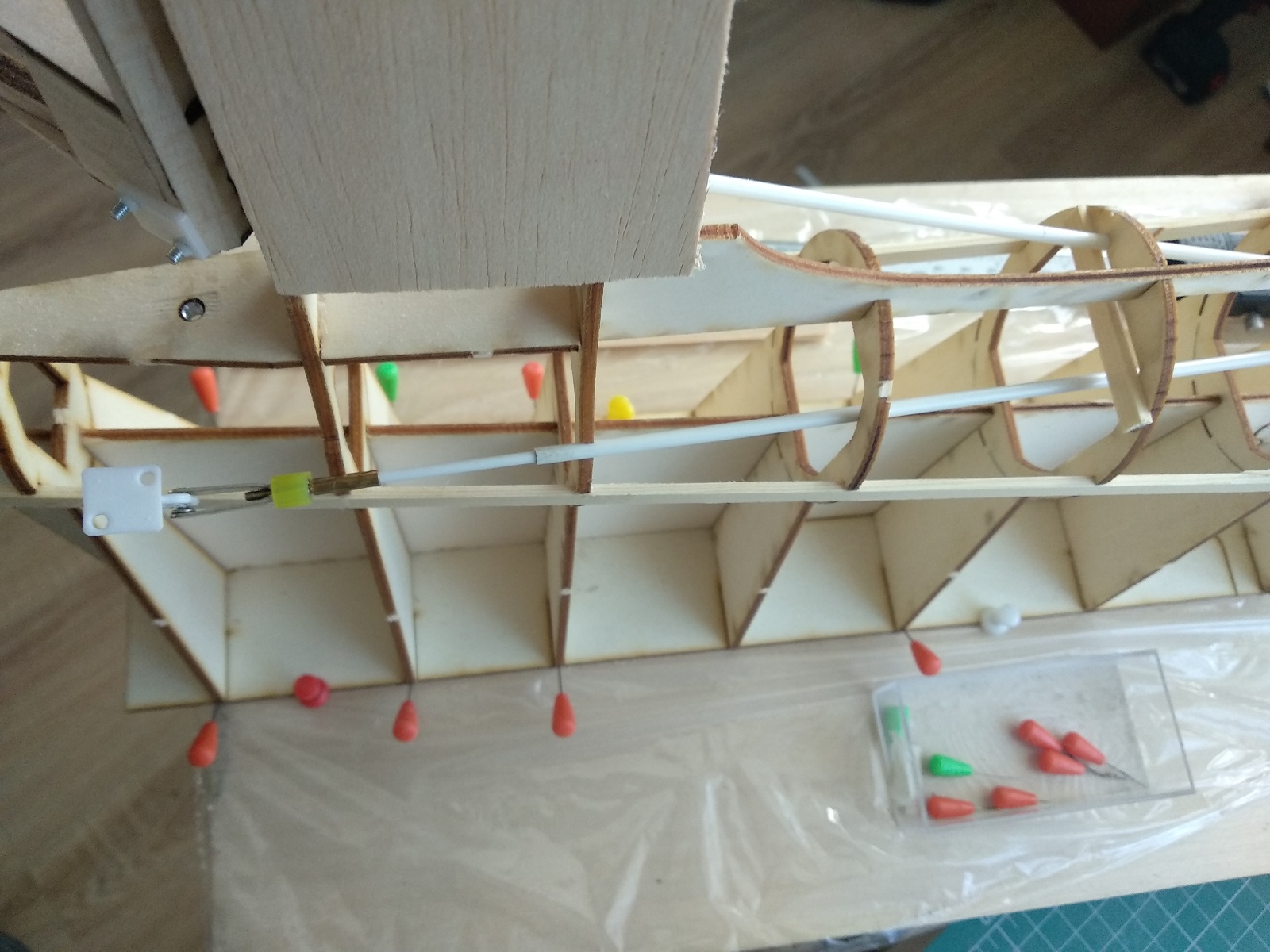

Spasowałem także ogon ze sterowaniem. Bowdeny na miejscach zabezpieczone żywicą 10 minut.
Wybrałem też balsę 3mm na poszycie.
Balsa średnia 35-42 gramy / deska. (A miałem tez 75g / deska :shock: )
Załącznik:
IMG_20200801_111141.jpg [ 386.14 KiB | Przeglądany 40774 razy ]

Załącznik:
IMG_20200801_151304.jpg [ 597.41 KiB | Przeglądany 40774 razy ]

Załącznik:
IMG_20200801_151313.jpg [ 409.17 KiB | Przeglądany 40774 razy ]


p.s. Nadmiar kleju na koniec zbieram ;) :lol:

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 2 sie 2020, o 19:37
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1727
Lokalizacja: Gdańsk
Dziś nie wiele się wydarzyło.
Skrzydła prawie gotowe, natarcie już wyszlifowane, czas zalać rurki bagnetu żywicą.
Poziomy wraz z SW gotowy do oklejania folią.

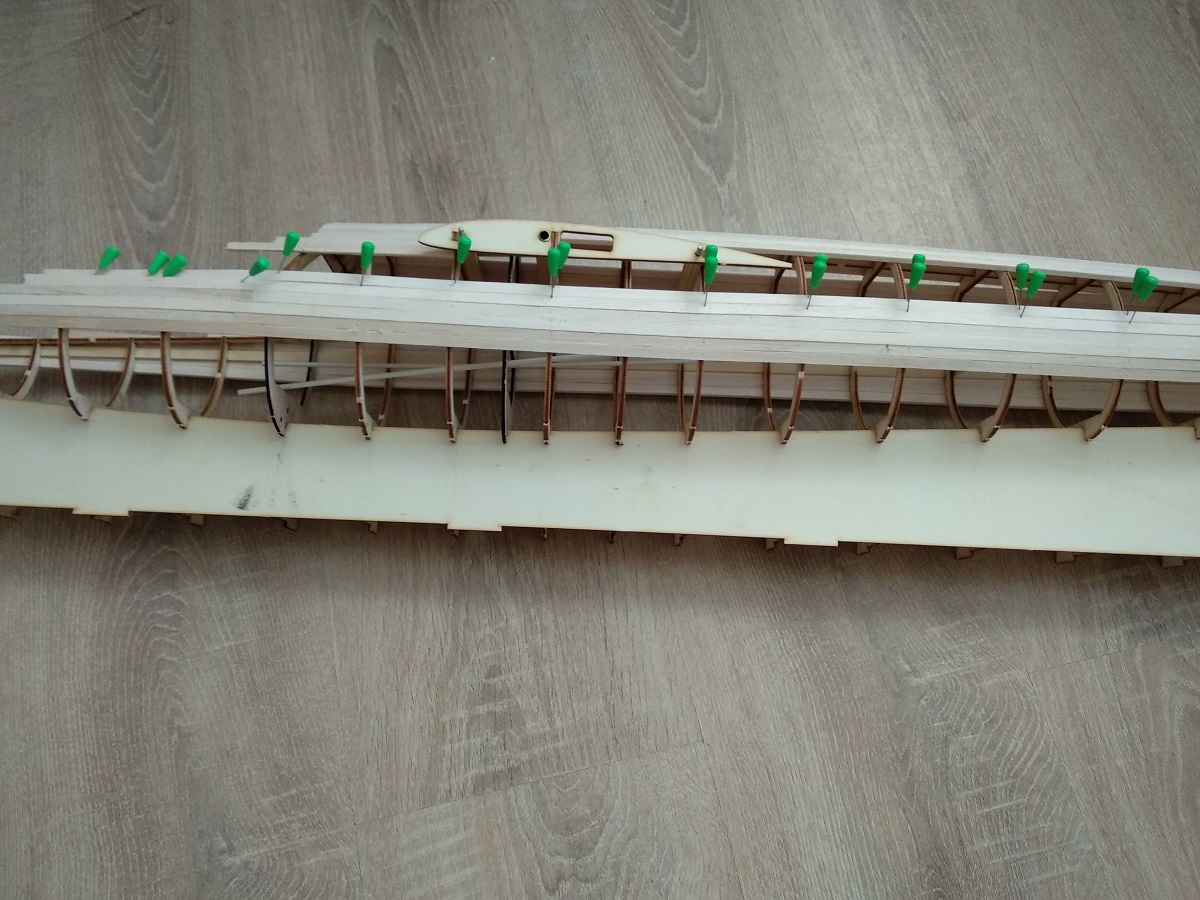

Kadłub ustabilizowany odpiąłem od deski.

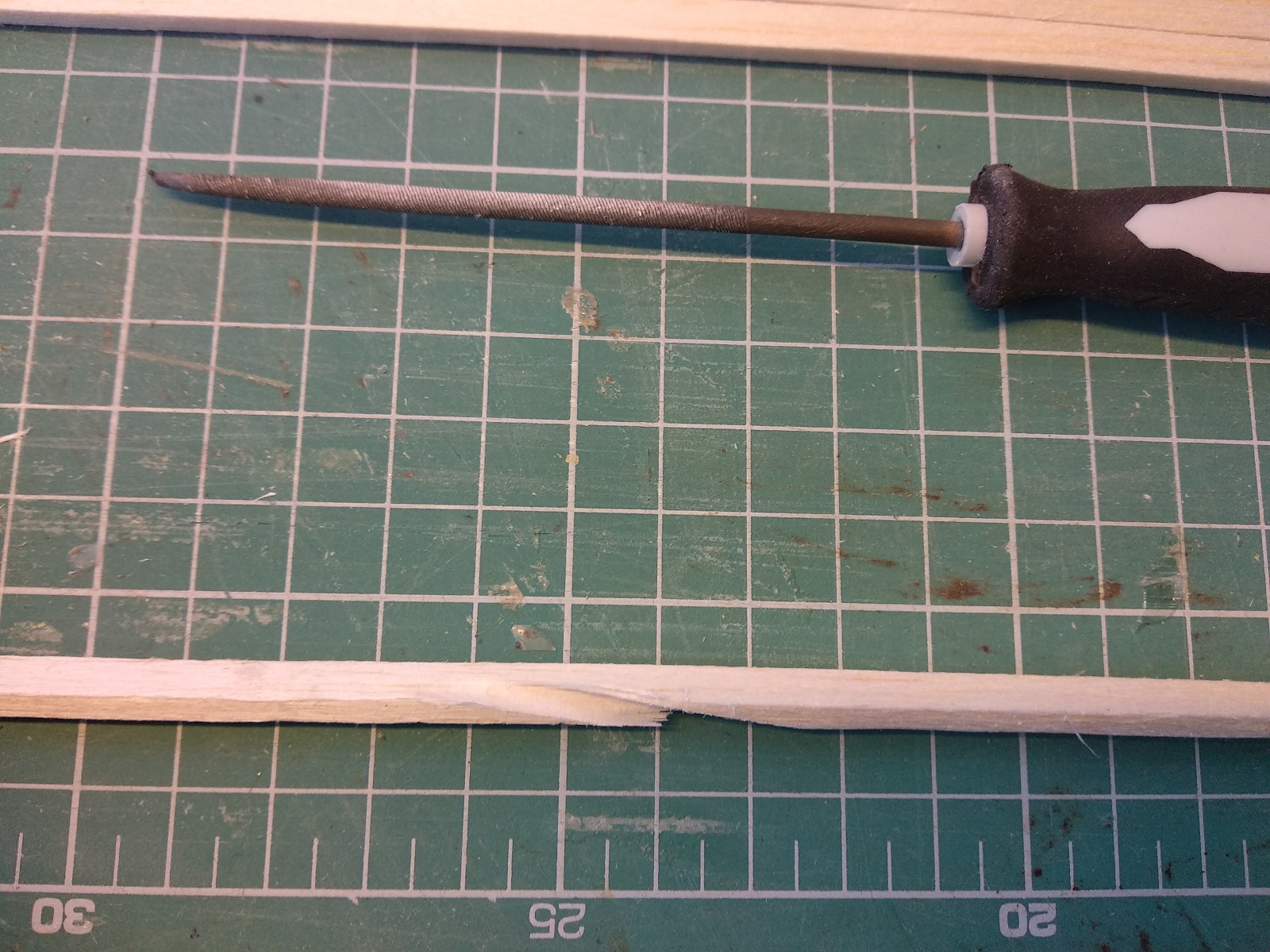

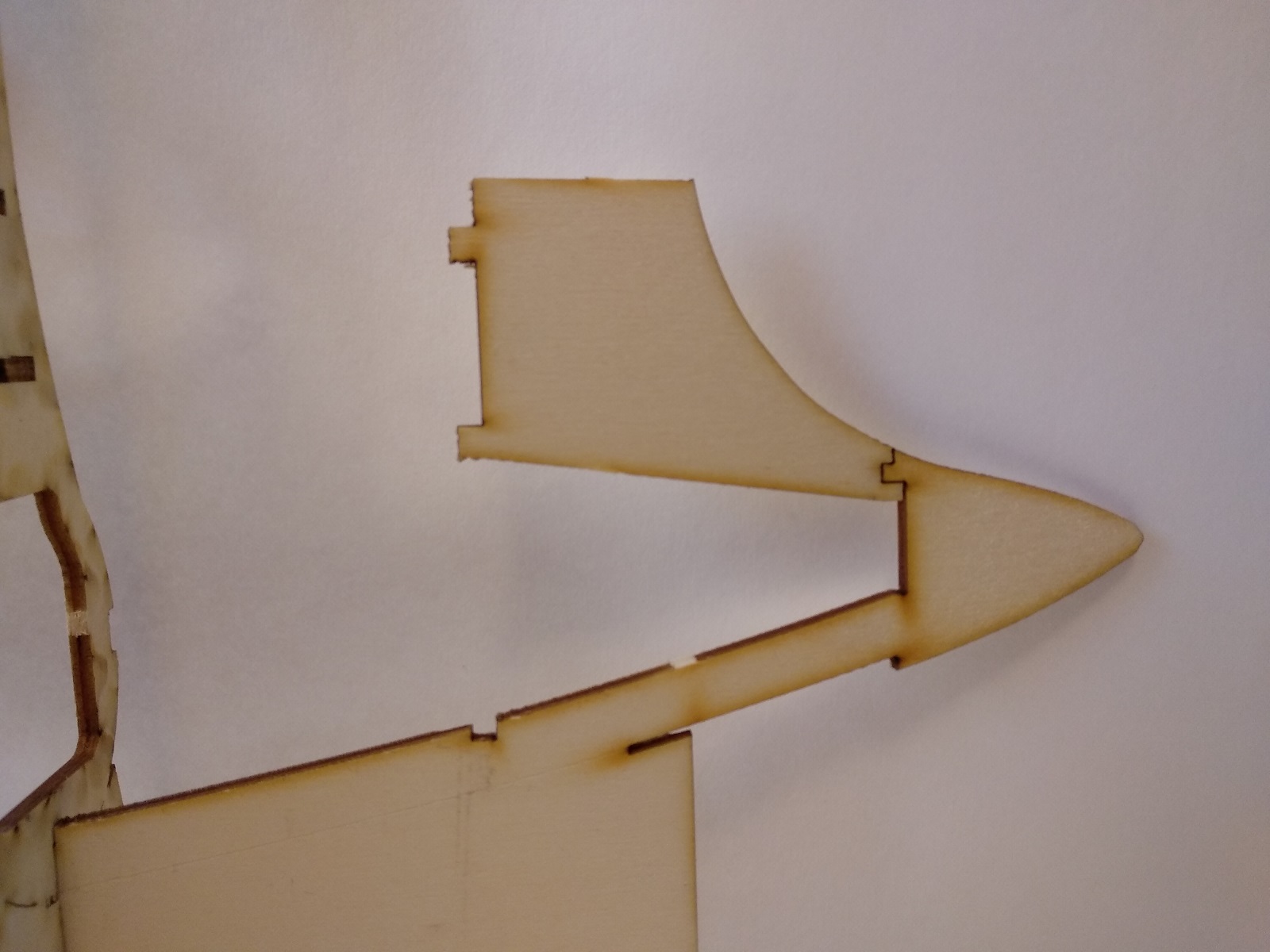

Tu wtopa jaką zrobiłem już przygotowując formatki, na rysunku wszystko jest, ale po drodze zgubiłem.
Mowa o liniach które miały oddzielić stępkę od listwy montażowej.
Załącznik:
IMG_20200802_183055.jpg [ 509.46 KiB | Przeglądany 40731 razy ]

Załącznik:
IMG_20200802_183101.jpg [ 319.14 KiB | Przeglądany 40731 razy ]

Widziałem to na początku i przygotowałem sobie linię, za pomocą cyrkla. Mam taki z dwoma szpiczastymi zakończeniami.
Więc ustawiłem rozwarcie na 8mm, i zarysowałem balsosklejkę przed montażem całości.
Teraz za pomocą noża po linii w kilku przejściach udało się odciąć stępkę.

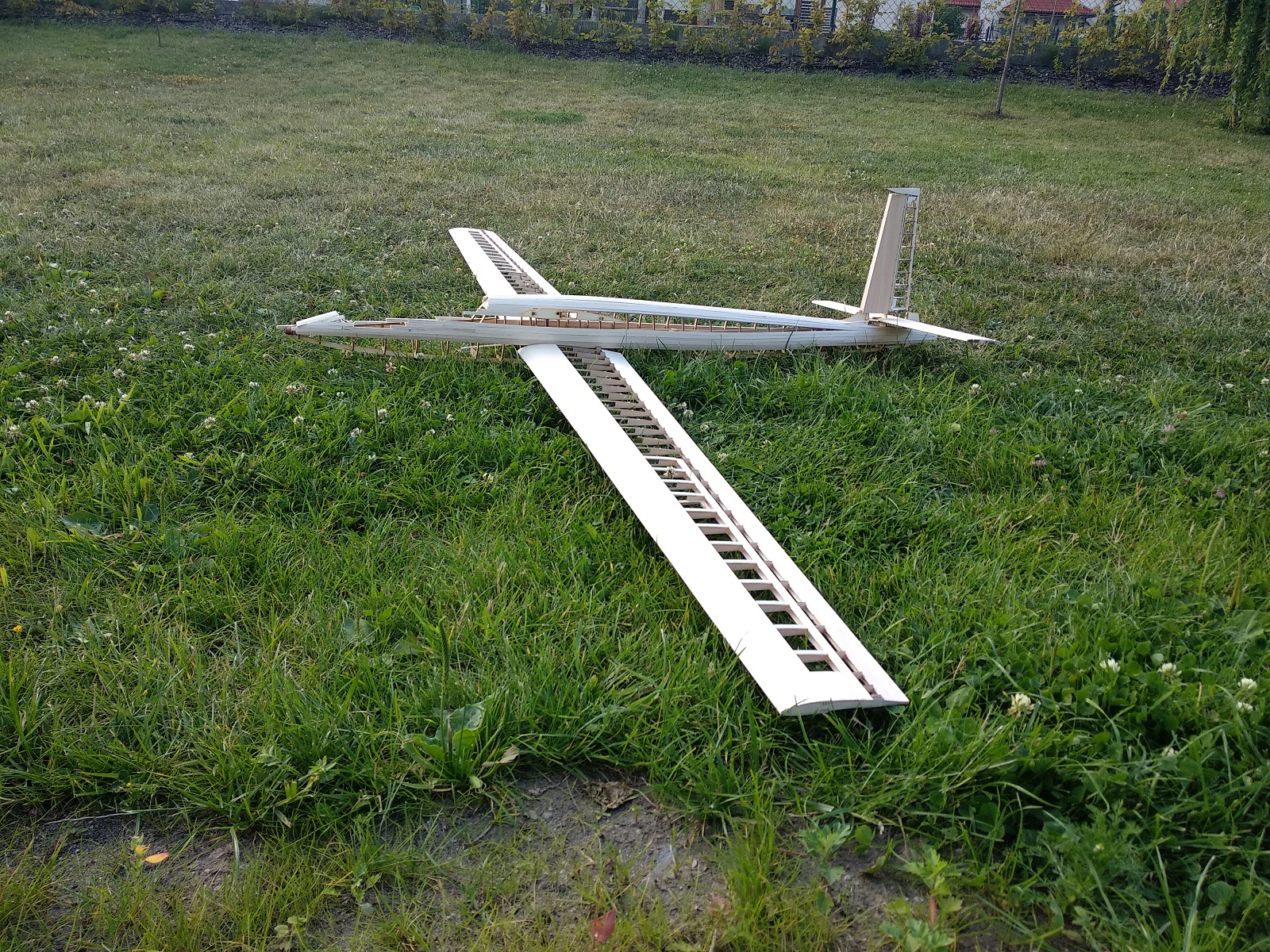

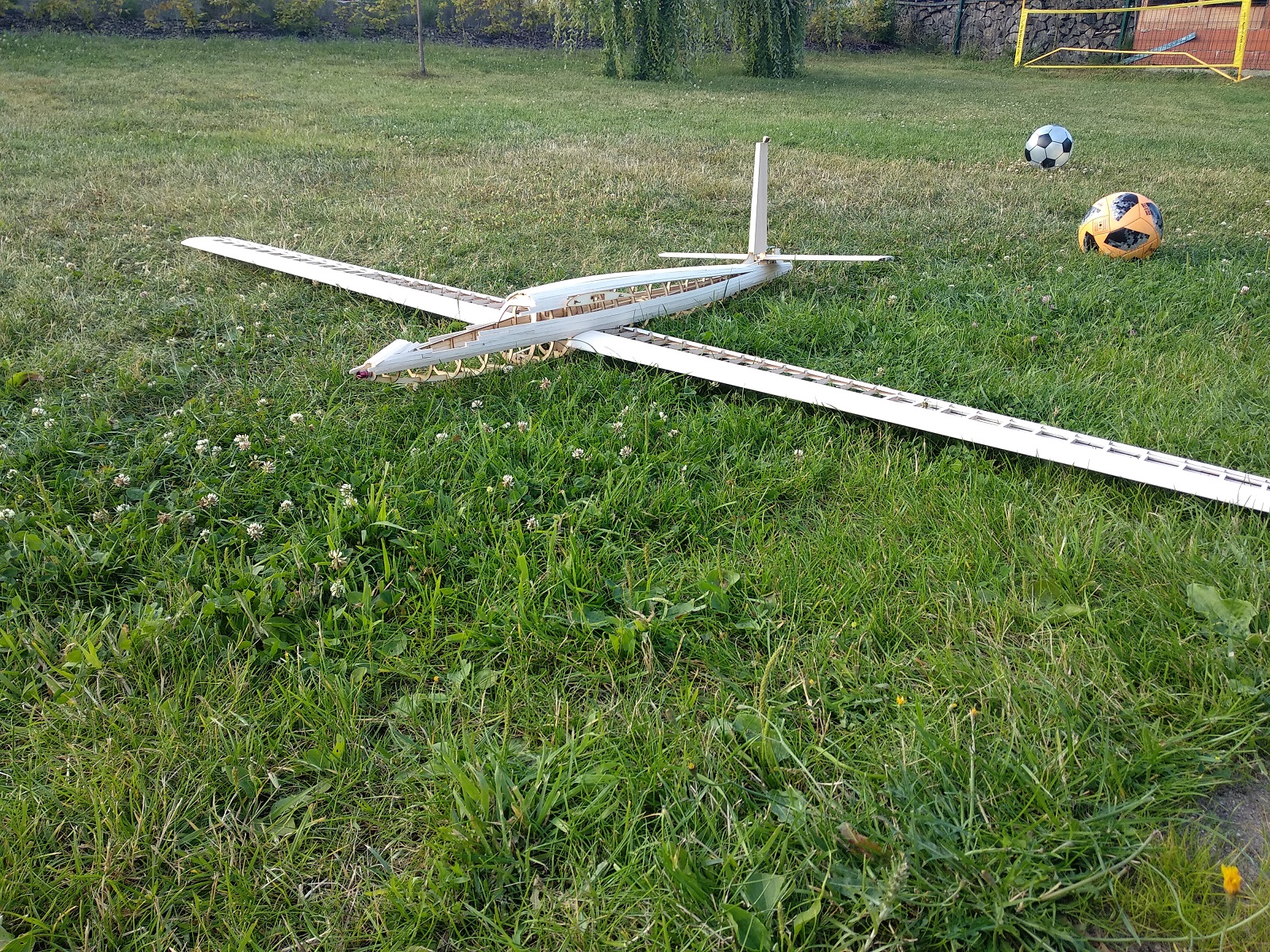

Stan na dzis :)
Załącznik:
IMG_20200802_190033.jpg [ 1.26 MiB | Przeglądany 40731 razy ]

Załącznik:
IMG_20200802_190049.jpg [ 1.4 MiB | Przeglądany 40731 razy ]


Teraz czas na punkt główny programu - podwozie. Zobaczymy.. :?

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Post: 2 sie 2020, o 20:39
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 768
Lokalizacja: Elbląg
O!!!! :shock: Ale strzała! Model szybowca nietuzinkowego. " Kobuz" przy nim wymięknie. Niby szybowiec klasy otwartej ale w akrobacji może być niezły.
Fajnie Tobie wychodzi. Podziwiam Twoje zaangażowanie w projektowaniu i budowie. Jesteś teraz najaktywniejszym gościem razem z milo na forum. Reszta śpi (oprócz moleja) ;) .

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek


Na górę
 Wyświetl profil

Post: 2 sie 2020, o 20:47
Offline
Modelarz
Awatar użytkownika

Rejestracja: 10 lip 2020, o 10:40
Posty: 169
Lokalizacja: Katowice
Nie śpi ;) . Lata :) . Wczoraj 2h a dzisiaj 2,5h :P

Podziwiam tempo budowy - naprawdę niezłe...A jak tam Pliszka? Kiedy poleci?
Tyle nowych projektów że już sam nie wiem co wybrać - Pliszka czy Zefir? ;) :D

_________________
Pozdrawiam Roman


Na górę
 Wyświetl profil

Post: 2 sie 2020, o 21:06
Offline
Modelarz
Awatar użytkownika

Rejestracja: 8 lis 2013, o 09:39
Posty: 282
Lokalizacja: Plewiska
Zaraz reszta śpi... skoro nic nie pisze nie znaczy że nie śledzimy tematu.

_________________
Pozdrawiam Krzysztof
Piłeś- nie pisz!


Na górę
 Wyświetl profil

Post: 3 sie 2020, o 08:58
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 768
Lokalizacja: Elbląg
:lol: To był taki lekki prztyk aby ożywić dyskusję na forum, na temat na przykład tego szybowca. Ambicją konstruktorów było zbudowanie wyczynowca w klasie otwartej. Zastosowano wiele nowatorskich rozwiązań z laminatami poliestrowymi włącznie (nie epoksydowymi :!: ). Prace trwały do ostatniej chwili przed mistrzostwami świata w Lesznie w 1968 r. Nasi piloci nie mieli za dużo czasu aby poznać ten szybowiec i w niego się wlatać . Poskutkowało to marnymi miejscami :cry: . To niepowodzenie odbiło się na dalszym losie tego szybowca. Nie wszedł on do produkcji seryjnej :( . Szkoda, bo sylwetka jest naprawdę oryginalna.
Pod koniec filmu jest trochę o Zefirach.

https://www.youtube.com/watch?time_cont ... e=emb_logo

Niezrozumiały jest dla mnie także los Perkoza. Szybowiec przewyższa klasą Puchacza o niebo, a nie ma chętnych aby go kupić. Ale to inny już temat ;) .

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek


Na górę
 Wyświetl profil

Post: 3 sie 2020, o 21:10
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1727
Lokalizacja: Gdańsk
Torres pisze:
A jak tam Pliszka ? Kiedy poleci ?
Tyle nowych projektów że już sam nie wiem co wybrać - Pliszka czy Zefir? ;) :D


Pliszka chyba już niedługo :)
Co wybrać, tez pytanie oba :) :P

A wracając do tematu, podwozie.
Podwozie jest opcjonalne, jeśli je planujemy trzeba wyciąć materiał we wręgach w wyznaczonych miejscach.
Załącznik:
IMG_20200802_193937.jpg [ 580.29 KiB | Przeglądany 40649 razy ]

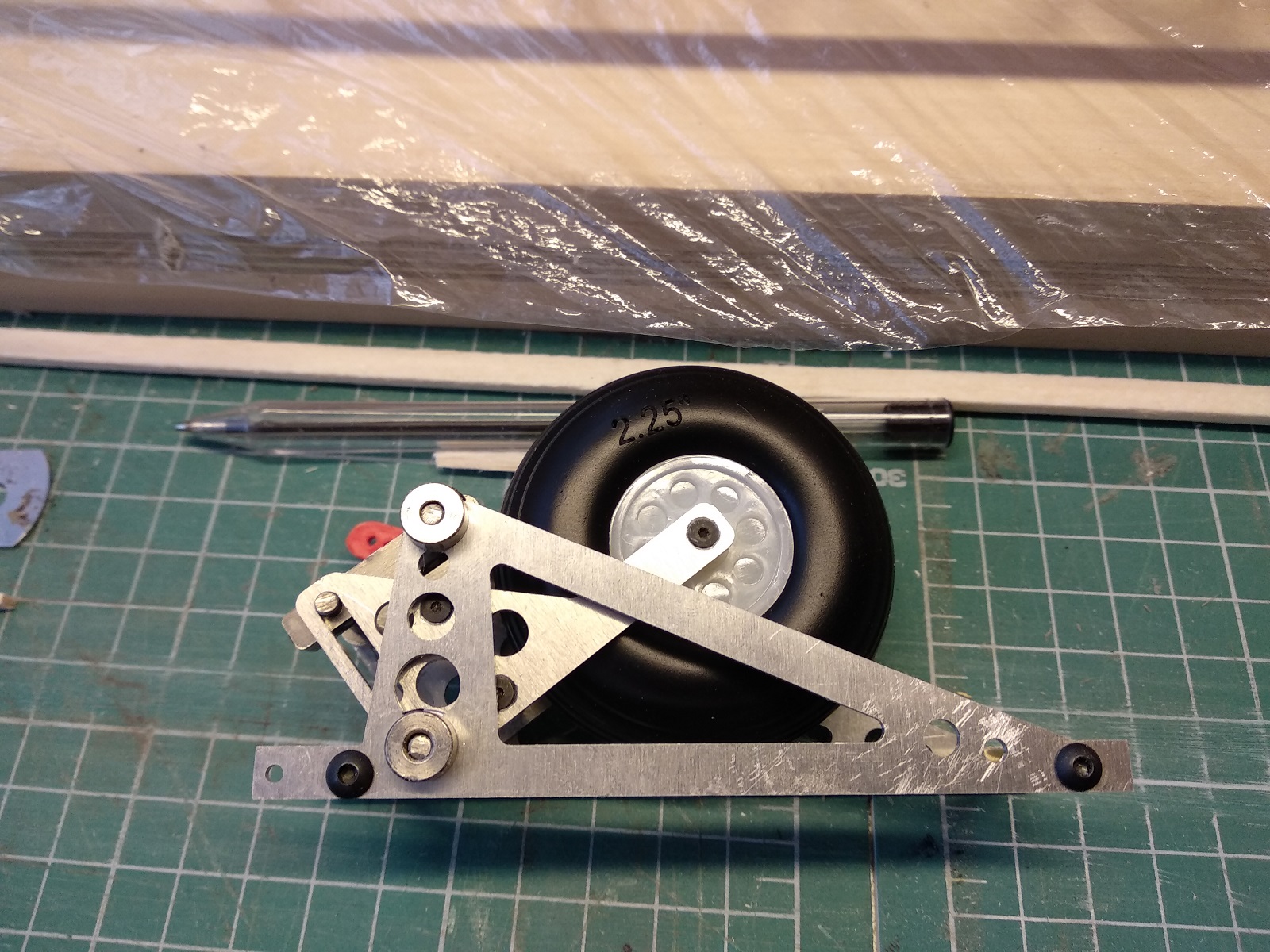

Prototypowe podwozie wygląda tak:
Załącznik:
IMG_20200802_193942.jpg [ 564.6 KiB | Przeglądany 40649 razy ]

I przymierzone do kadłuba.
Załącznik:
IMG_20200802_195712.jpg [ 548.65 KiB | Przeglądany 40649 razy ]

Załącznik:
IMG_20200802_195928.jpg [ 454.76 KiB | Przeglądany 40649 razy ]

Załącznik:
IMG_20200802_195934.jpg [ 406.85 KiB | Przeglądany 40649 razy ]


Niestety mimo że fajnie wygląda pojawił się błąd w mojej koncepcji mocowania.
Podwozie bardzo pracowało podczas obciążenia uginała się cała wręga.
Poszycie pewnie by polepszyło sprawę ale dla mnie był to problem.

Zadziałało to jak jakiś zawias i pracowało jak chciało.
Po krótkich konsultacjach poza forum i małej burzy mózgów zmieniłem podejście i zamiast na jeden zamocowałem na dwa punkty.
Wymagało to nowego łącznika ale zdało egzamin.

Nic nie pracuje nie potrzebnie ugina się tylko opona, na pewno jest lepiej a czy bardzo dobrze okaże się po kilku lądowaniach.

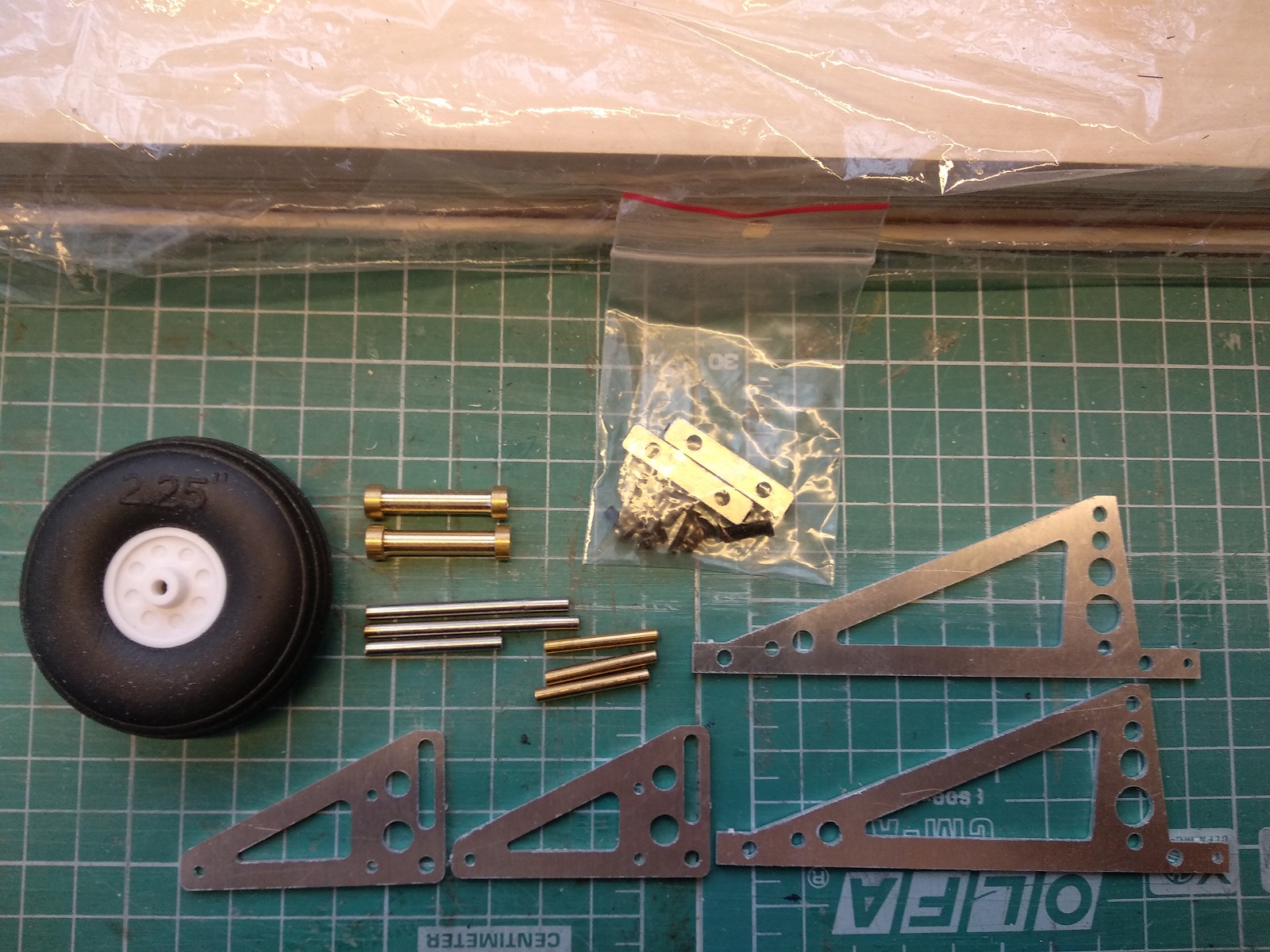

Działa, działa. Więc czas na wersje produkcyjną, podwoziowe puzzle :lol:
Załącznik:
IMG_20200803_133716.jpg [ 582.34 KiB | Przeglądany 40649 razy ]

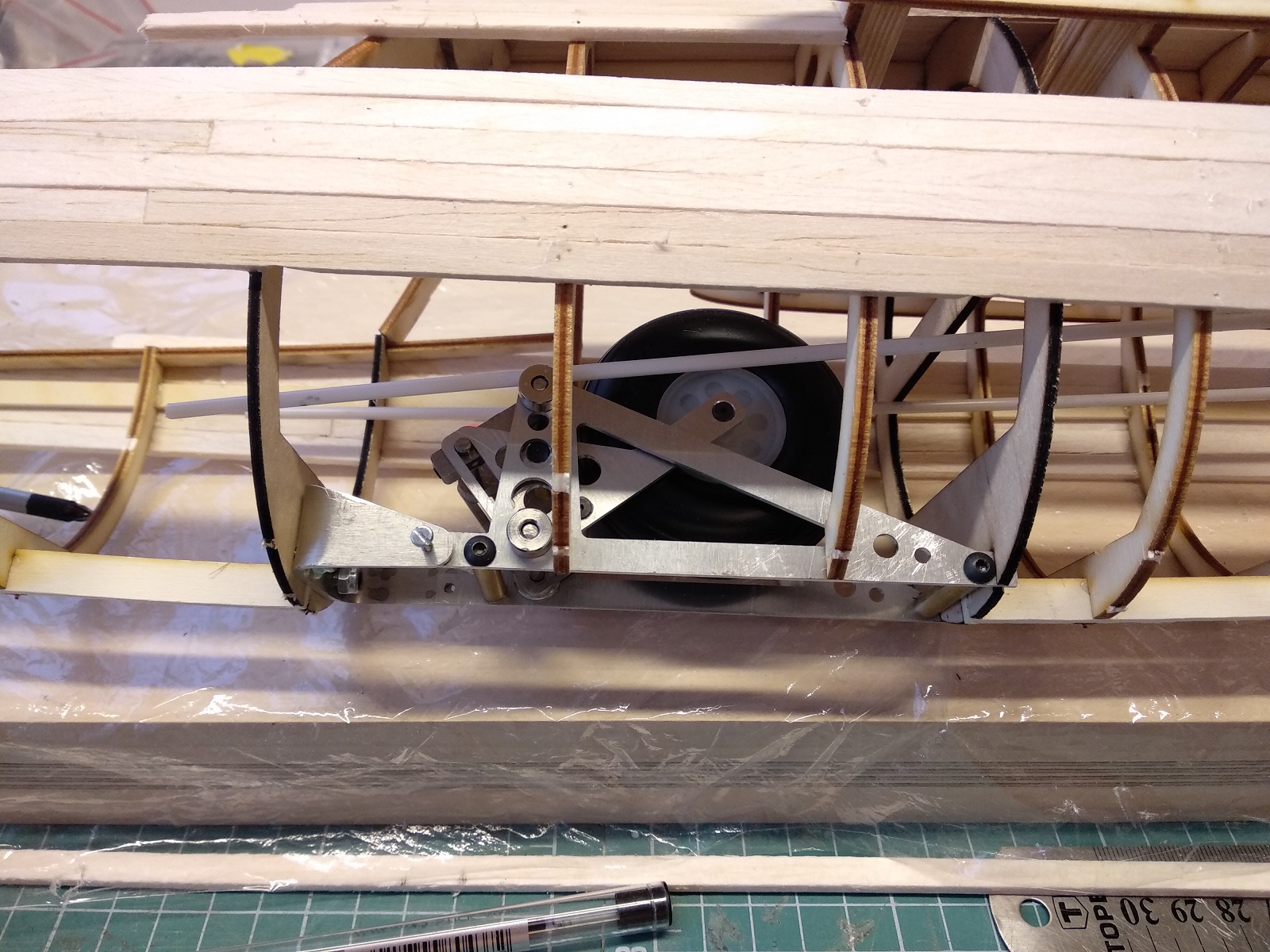

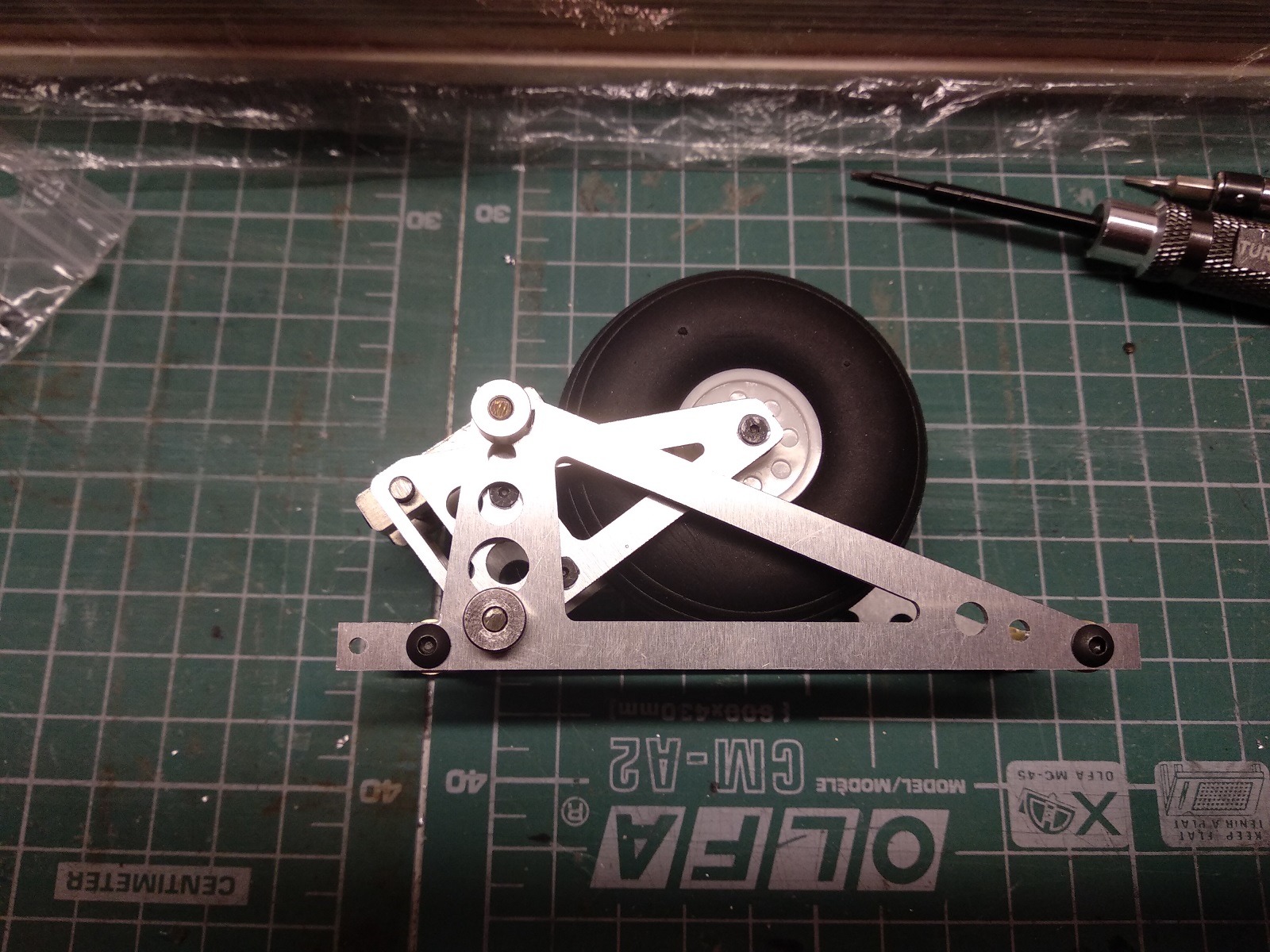

Po dwóch godzinach gwintowania, skręcania i regulacji wersja końcowa.
Załącznik:
IMG_20200803_204532.jpg [ 637.59 KiB | Przeglądany 40649 razy ]

Załącznik:
IMG_20200803_204541.jpg [ 532.15 KiB | Przeglądany 40649 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl


Na górę
 Wyświetl profil

Wyświetl posty nie starsze niż:  Sortuj wg
Nowy temat Odpowiedz w temacie  [ Posty: 104 ]  Przejdź na stronę 1, 2, 3, 4, 5 ... 11  Następna

Strefa czasowa UTC+2godz.


Kto jest online

Użytkownicy przeglądający to forum: Google [Bot] i 1 gość


Nie możesz tworzyć nowych tematów
Nie możesz odpowiadać w tematach
Nie możesz zmieniać swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Przejdź do:
Technologię dostarcza phpBB® Forum Software © phpBB Group
