 Tytuł: Precedent
Post: 18 wrz 2019, o 20:18
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
Od jakiegoś czasu, uczę syna budować i sterować modelami.
Zrobiliśmy niedawno Cessnę 150, z depronu (podkłady pod panele), lataliśmy w konfiguracji trener-uczeń.
Mały zaczyna ogarniać temat, a że zawsze tworzy coś z drewnianych odpadów które mi zostają postanowiłem zbudować z nim jakiś szybowiec.

Model zaproponowany przez kolegę Jarek205, w tym wątku viewtopic.php?f=42&t=1814#p17979 bardzo przypadł mi do gustu.
Jest to model firmy 'HI FLY' 1600mm rozpiętości.

Plany przerysowałem i przygotowałem formatki, kadłub poszedł na laser, żeberka na frezarkę.
Nie odwzorowywałem oryginalnego profilu, nie wiem co tam było, zrobiłem skrzydło na Clark-Y, mam w planie zrobić jeszcze jedno na S3021.

Formatki kadłuba wyszły ok, choć kilka miejsc było nie dopalonych, a gdzie nie gdzie pojawiły się zafalowania.
Załącznik:
IMG_20190918_153132.jpg [ 520.26 KiB | Przeglądany 1986 razy ]

Załącznik:
IMG_20190918_153138.jpg [ 417.12 KiB | Przeglądany 1986 razy ]

Załącznik:
IMG_20190918_153145.jpg [ 469.97 KiB | Przeglądany 1986 razy ]

Załącznik:
IMG_20190918_153154.jpg [ 454.47 KiB | Przeglądany 1986 razy ]

Tu już wyciągnięte:
Załącznik:
IMG_20190918_195828.jpg [ 523.13 KiB | Przeglądany 1986 razy ]

Przygotowałem też żeberka (kilka się zepsuło... stąd dodatkowa 4 deska na dole :( ):
Załącznik:
IMG_20190918_195800.jpg [ 604.24 KiB | Przeglądany 1986 razy ]


Dziś usiedliśmy na chwilę, wpierw pasowanie na sucho, potem klejenie.
Nadmienię, że kadłub syn skleił sam, ja tylko nadzorowałem proces. (Czyli wołałem to: 'Za dużo kleju..' to: 'Za mało kleju...') :lol:
Wyszło nam tak:
Załącznik:
IMG_20190918_195958.jpg [ 438.77 KiB | Przeglądany 1986 razy ]

Załącznik:
IMG_20190918_200014.jpg [ 496.44 KiB | Przeglądany 1986 razy ]

Załącznik:
IMG_20190918_200022.jpg [ 419.34 KiB | Przeglądany 1986 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Precedent
Post: 18 wrz 2019, o 21:16
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3018
Lokalizacja: Elbląg
Super sprawa, budować razem z synem :D . I do tego szybowiec :D .
Proponuję jednak szkolić syna na holownika :lol:

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

 Tytuł: Re: Precedent
Post: 18 wrz 2019, o 21:31
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
milo pisze:
Proponuję jednak szkolić syna na holownika :lol:

Na to przyjdzie czas :lol: 8-)

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Precedent
Post: 19 wrz 2019, o 21:58
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
Dziś udało się zrobić stateczniki i stery - cięte nożykiem z balsy 5mm.
Oj bałem się o palce, ale na szczęście udało się bez ofiar :lol:
Załącznik:
IMG_20190919_215327.jpg [ 554.5 KiB | Przeglądany 1929 razy ]

Przygotowaliśmy tez plany i przymierzamy się do budowy skrzydła.
Załącznik:
IMG_20190919_215301.jpg [ 180 KiB | Przeglądany 1929 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Precedent
Post: 30 wrz 2019, o 20:36
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
Kadłub posklejany, dostał oprofilowany spód, przymierzamy się do obudowania noska - oprofilowanie wewnątrz ma być komorą balastową.
Załącznik:
IMG_20190930_203146.jpg [ 478.71 KiB | Przeglądany 1773 razy ]


Jedno skrzydło prawie gotowe, a na desce powstaje drugie.
Załącznik:
IMG_20190930_203134.jpg [ 460.3 KiB | Przeglądany 1773 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

 Tytuł: Re: Precedent
Post: 8 paź 2019, o 09:27
Offline
Modelarz
Awatar użytkownika

Rejestracja: 29 kwie 2012, o 15:29
Posty: 20
Lokalizacja: Wałbrzych
Witam
Miło że ktoś buduje Ten model . Mam kilka sugestii po 4ej generacji budowanej.
  • Kadłub wymaga wzmocnienia w miejscu AŻUROWANIA i wstawienia wręgi.
  • Odchudzenia statecznika pionowego i poziomego mimo że to balasa.
  • Poszerzenia lotki kierunkowej.
  • Dodania płozy pod klockiem balsowym na przodzie kadłuba.
  • Nie ażurować pokrycia kadłuba w części dolnej i górnej pokrycia balsowego.
  • Przedłużenia statecznika pionowego do dolnego pokrycia kadłuba.
  • Przeniesienia Włącznika na bok kadłuba przed skrzydłami.
  • Wyażurowania profili skrzydła.
  • Dodania około 1cm do cięciwy profilu na zewnątrz płata.
  • Można kadłub zwęzić do 35-40 mm.
  • Dołożyć wzmocnienie listwy spływu w płacie (wówczas montaż staje się bajką )
Model pięknie lata nawet napędzany silnikiem SPEED 400 co już w dzisiejszych czasach jest antykiem jednak warunkiem jest waga - nie można przekroczyć 850 gr całości.
Z silnikiem spalinowym to istna rakieta. Jak na taką konstrukcję.
Dodałbym kilka zdjęć ale coś nie ogarniam...


Ostatnio zmieniony 8 paź 2019, o 13:59 przez Jarek205, łącznie zmieniany 2 razy

Na górę
 Wyświetl profil

 Tytuł: Re: Precedent
Post: 8 paź 2019, o 13:08
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 kwie 2012, o 19:55
Posty: 439
Lokalizacja: Warszawa
Jarek205 pisze:
[*] Poszerzenia lotki kierunkowej.

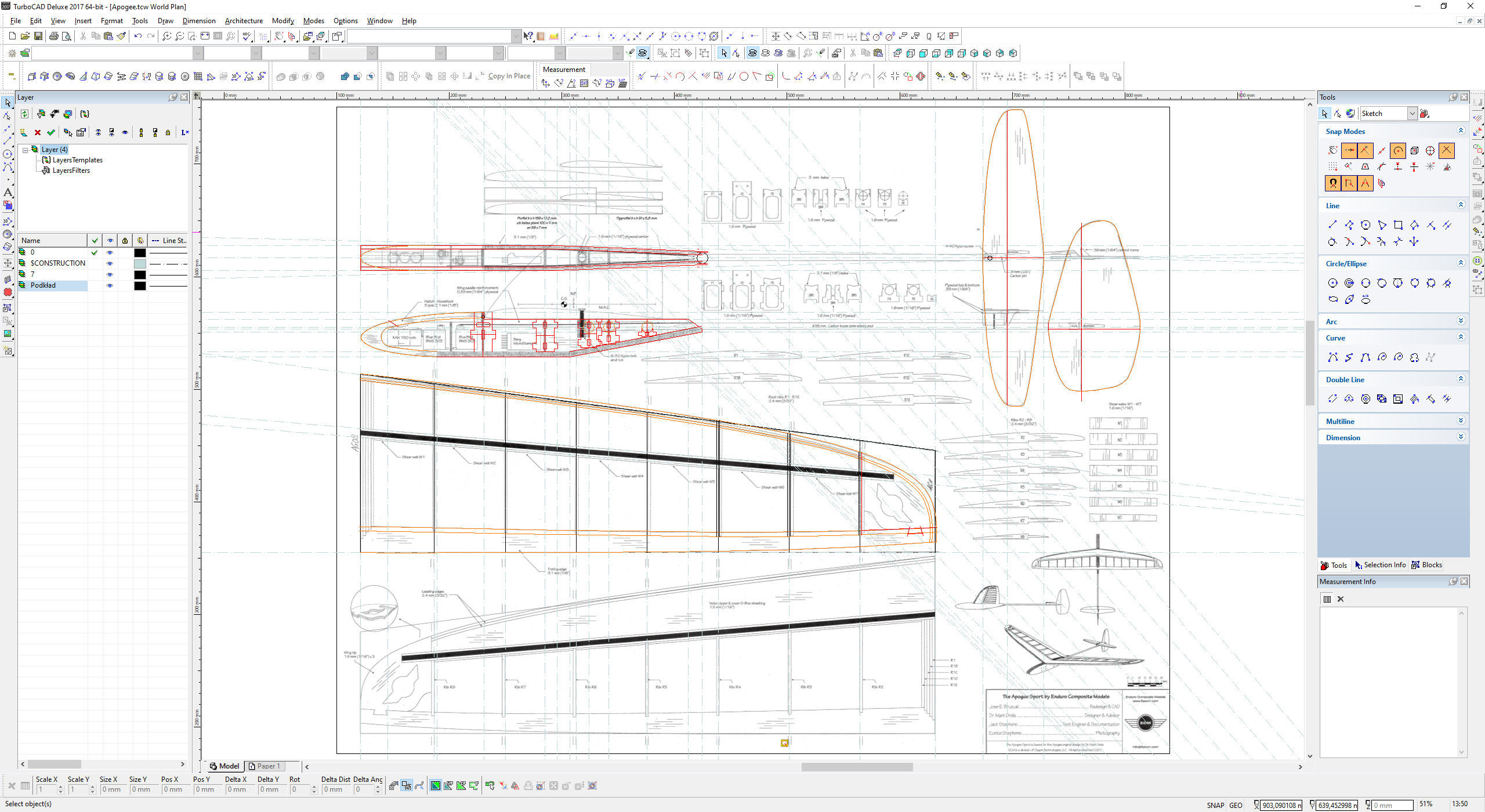

Ponieważ w lotnictwie nie istnieje "coś - lotka kierunkowa" poszedł bym w tę stronę z powiększeniem statecznika i powierzchni steru kierunku:
