Pięknie się prezentuje, świetna robota.

utopia pisze:
Musicie dołować?

Motywować nie dołować ;) :P Po prostu zachęcamy Cię, byś i Ty, swój egzemplarz zbudował ;) :lol:

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 15 kwie 2020, o 19:16
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1307
Lokalizacja: Gdańsk
Zbieram się w sobie do laminowania, kadłub przygotowany i zagruntowany żywicą.
Musiałem trochę improwizować, nie mieści mi się to na desce :lol:
Załącznik:
IMG_20200415_191334.jpg [ 318.91 KiB | Przeglądany 2193 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 16 kwie 2020, o 10:52
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 145
Lokalizacja: Wieś koło Żywca
Ostatnie kilka dni, "sen z powiek" spędzało mi malowanie kadłuba, znaczy, jak w miarę ładnie nałożyć pozostałe kolory. W poprzednich modelach używałem taśmę malarską, tą papierową, słabo się układało na łukach więc efekt- taki sobie :( .Tym razem, wpadłem na genialny pomysł :roll: :lol: folię reklamową, samoprzylepną, pociąłem w paski i jak widać, całkiem ładnie się wygina :lol:
Załącznik:
IMG_20200416_101145.jpg [ 381.85 KiB | Przeglądany 2171 razy ]


Ładnie odcina kolory (subiektywna opinia) nie zostawia śladów kleju, przynajmniej na tym fragmencie Statecznika
Załącznik:
IMG_20200416_101222.jpg [ 324.56 KiB | Przeglądany 2171 razy ]

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 16 kwie 2020, o 14:42
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 618
Lokalizacja: Elbląg
Ten "genialny" sposób stosuję od zawsze. ;) Wada. Po odklejeniu, wyczuwa się pod palcem uskok między kolorami. :x Staram się nie czekać do całkowitego wyschnięcia farby i taśmę usuwam gdy jest jeszcze mokra. Ryzyko tej "operacji" jest takie, że można coś rozmazać nieopatrznie. :lol: Przy usuwaniu takiej taśmy należy uważać także aby nie zabrać lakieru innej warstwie. Ta folia strasznie mocno trzyma. ;)

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek


Na górę
 Wyświetl profil

Post: 16 kwie 2020, o 22:23
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1091
Lokalizacja: Wrocław
pepcio 11 pisze:
Po odklejeniu, wyczuwa się pod palcem uskok między kolorami
Ten uskok nie jest problemem jeśli jest wzdłuż strug opływającego powietrza. Myślę, że gdyby był na płacie, w części przedniej profilu, prostopadle od napływających strug - mógłby zadziałać jak turbulizator (na profilu laminarnym :| ). Ale jaki byłby wpływ na osiągi? Nie wiem...
stefol pisze:
...używałem taśmę malarską, tą papierową, słabo się układało na łukach więc efekt- taki sobie[/attachment]
Mi najbardziej przeszkadzało w taśmie papierowej to, że przy odrywaniu, zamiast ładnej linii odcięcia lakierów, pojawiały się "fale Dunaju" :evil:
Teraz używam cienkiej taśmy winylowej - wychodzi elegancko i można robić stosunkowo małe promienie 8-)


Na górę
 Wyświetl profil

Post: 22 kwie 2020, o 20:43
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 145
Lokalizacja: Wieś koło Żywca
molej pisze:
Teraz używam cienkiej taśmy winylowej - wychodzi elegancko i można robić stosunkowo małe promienie 8-)


To prawda, taśma winylowa jest ok :D
Wreszcie skończyłem malowanie kadłuba, mnie się podoba ;) jak by się ktoś, kiedyś czepiał, zawsze mogę powiedzieć że "to ślady eksploatacji" :lol:
Załącznik:
img_20200422_191841.jpg [ 253.25 KiB | Przeglądany 2048 razy ]

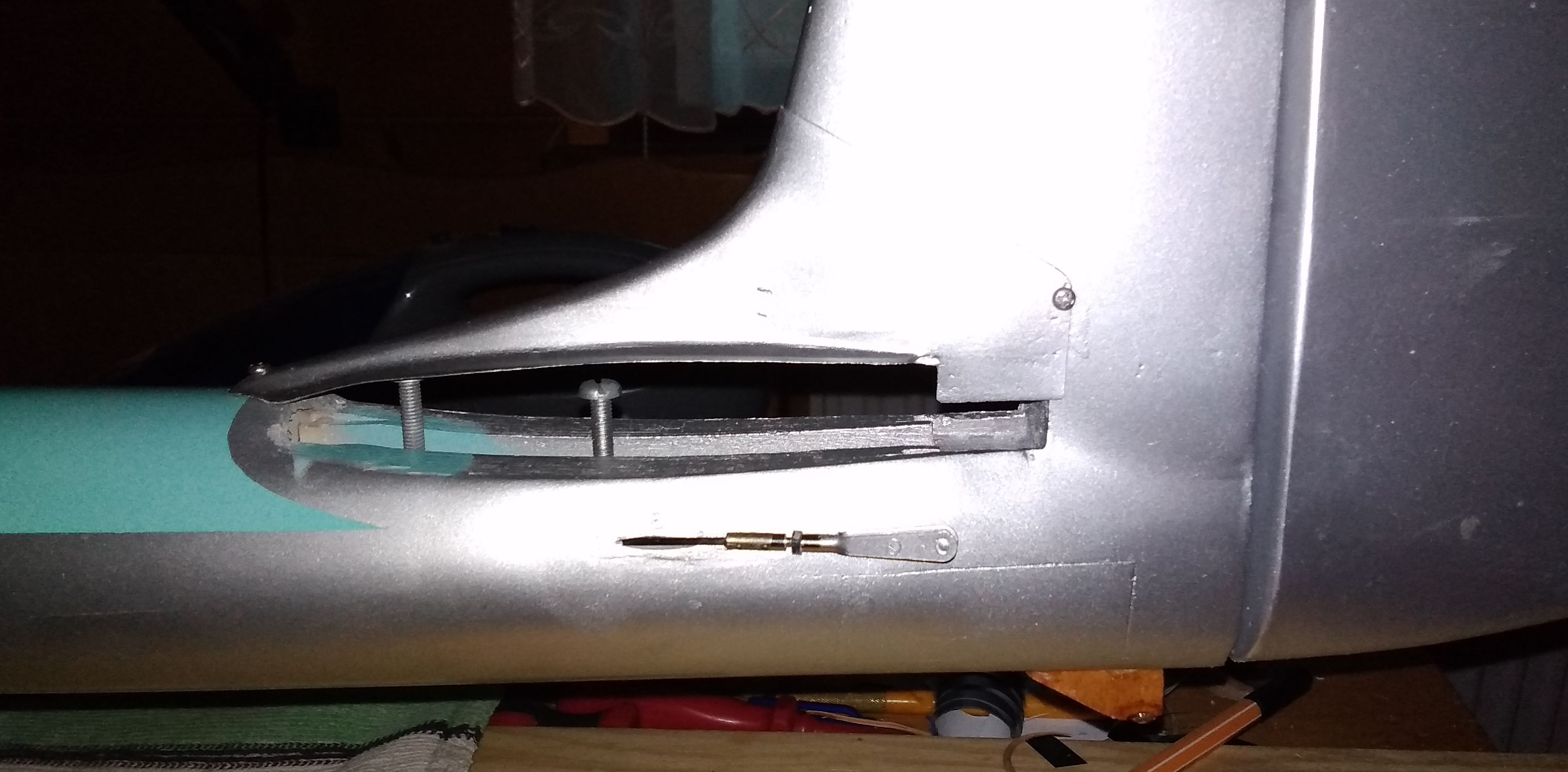

Przerobiłem też napęd SW, patent był dobry, wykonanie też ale... nie pasował mi ten snap kulowy, za duże luzy były, ster nie wracał do neutrum. Tak więc, nie ma jak stare, sprawdzone patenty :lol:
Załącznik:
IMG_20200422_192059.jpg [ 427.77 KiB | Przeglądany 2048 razy ]


I to właściwie koniec budowy, została do zrobienia "szybka" ... :lol:

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 23 kwie 2020, o 06:50
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1307
Lokalizacja: Gdańsk
Wspaniale się prezentuje, gratulacje :)

Jaka końcowa waga do lotu?
Udało się wyważyć model ?

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 23 kwie 2020, o 08:34
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1091
Lokalizacja: Wrocław
stefol pisze:
..jak by się ktoś, kiedyś czepiał, zawsze mogę powiedzieć że "to ślady eksploatacji"
Czyli wykonanie makietowe :D

Mam pytanie dotyczące malowania - widziałem tylko jeden sposób malowania, podobny do Twojego, ale bez tego koloru turkusowego (?). To jest własna koncepcja czy wzorowałeś się na istniejącym malowaniu?


Na górę
 Wyświetl profil

Post: 23 kwie 2020, o 09:18
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3188
Lokalizacja: Elbląg
To może ja odpowiem. Przed budową Pliszki zebraliśmy trochę ikonografi. Dzięki naszym kolegom, zaprzyjaźnionym, otrzymałem dużo zdjęć egzemplarza znajdującego się w na Politechnice Rzeszowskiej. Ogólnie "nasze" modele będą miały wygląd/malowanie Pliszki SP-2244, tak jak na zdjęciach. Mam opracowane już napisy i znaki do wycięcia na ploterze. Po przedyskutowaniu tematu i korespondencji z naszymi kolegami z Rzeszowa ustaliliśmy sposób malowania i numery kolorów. Na potwierdzenie zamieszczam jedno ze zdjęć oryginału.


Załączniki:
p8.jpg [ 110.16 KiB | Przeglądany 2015 razy ]
p6.jpg [ 124.97 KiB | Przeglądany 2015 razy ]

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 23 kwie 2020, o 09:19
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 145
Lokalizacja: Wieś koło Żywca
molej pisze:
Mam pytanie dotyczące malowania - widziałem tylko jeden sposób malowania, podobny do Twojego, ale bez tego koloru turkusowego (?). To jest własna koncepcja czy wzorowałeś się na istniejącym malowaniu?

Wzorowałem się na oryginale, (tym co to robi za królika doświadczalnego :lol: ) kolor to RAL6019 (jasny zielony, pastel green)
Załącznik:
post-3566-0-92810700-1573720307.jpg [ 53.65 KiB | Przeglądany 2015 razy ]

molej pisze:
Czyli wykonanie makietowe :D
Tylko jeśli chodzi o "ślady eksploatacyjne" :lol:

EDIT:
mgr pisze:
Wspaniale się prezentuje, gratulacje :)

Jaka końcowa waga do lotu?
Udało się wyważyć model ?

Dziękuję :oops: jednak z gratulacjami bym poczekał do oblotu :lol:
W takim stanie model waży 2570g, wyważa się z pakietem około 300g. To się na pewno zmieni, pewnie trzeba będzie dołożyć balastu na ogon, ile? Się zobaczy, było nie było "szybka" też swoje waży :lol: No i 300g "prądu" to ciut mało, trzeba by cały plecak pakietów wozić :lol:

_________________
Pozdrawiam, Stefan


Na górę
