Post: 4 kwie 2020, o 14:00
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1307
Lokalizacja: Gdańsk
Elegancko!

Ja bym dał wkręt taki jak do serwa, powiedzmy z przodu w natarciu, i pod SW.
Można też magnesy neodymowe, od środka wstawić, ich bazą był by poziomy, były by ukryte w laminacie. Rozstawić je tylko szeroko 2 lub 3 punkty.

Poziomy ma pokrycie z folii czy malowane?

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 4 kwie 2020, o 14:35
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 618
Lokalizacja: Elbląg
Bardzo ładna ta Pliszka. Myślę, że niebawem nabierze srebrzystości! :) Ostatnio eksperymentowałem z pomalowaniem białej folii Orakover sprayem akrylowym. Wyszło super. Nawet nie sądziłem ,że tak fajnie się ją maluje. ;)

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek


Na górę
 Wyświetl profil

Post: 4 kwie 2020, o 14:56
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1091
Lokalizacja: Wrocław
stefol - osobiście wybrałbym magnesy. Rozwiązanie bardziej estetyczne.

pepcio 11 - czy folię trzeba było wcześniej zmatowić? Jak z trwałością/przyczepnością lakieru?


Na górę
 Wyświetl profil

Post: 4 kwie 2020, o 15:55
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 145
Lokalizacja: Wieś koło Żywca
mgr pisze:
Poziomy ma pokrycie z folii czy malowane?


Pokrycie-folia, skrzydła również będą pokryte folią, zwykłą, gładką a do tego jeszcze z Chin :lol: tak, poszedłem na "łatwiznę" ale jakoś nie mam "zacięcia" do redukcji :lol:

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 4 kwie 2020, o 18:52
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1307
Lokalizacja: Gdańsk
SK gotowy, będzie tak, jak na fotkach. Zawiasy osadzone wychylenia ustalone.
Załącznik:
IMG_20200404_184540.jpg [ 580.78 KiB | Przeglądany 1492 razy ]

Załącznik:
IMG_20200404_184549.jpg [ 545.65 KiB | Przeglądany 1492 razy ]

Załącznik:
IMG_20200404_184554.jpg [ 501.91 KiB | Przeglądany 1492 razy ]


Tu widok zawiasów od strony kadłuba. Obudowane dla wzmocnienia i usztywniania.
Załącznik:
IMG_20200404_184705.jpg [ 617.83 KiB | Przeglądany 1492 razy ]


Edit:
SK będzie poligonem doświadczalnym jeśli chodzi o poszycie.
Przygotowane szablony, papier japoński na balsę, koverall na przestrzenie między żebrami.
Załącznik:
IMG_20200404_213750.jpg [ 652.17 KiB | Przeglądany 1480 razy ]

Załącznik:
IMG_20200404_213809.jpg [ 681.57 KiB | Przeglądany 1480 razy ]

Japonka będzie klejona na takie coś: https://www.hoelleinshop.com/Zubehoer/K ... 05&p=15605
Koveral na Stix-it, środek polecany przez producenta.

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 5 kwie 2020, o 11:47
Offline
Modelarz
Awatar użytkownika

Rejestracja: 18 lip 2015, o 00:13
Posty: 96
Lokalizacja: Brisbane, Australia
Być może coś przeoczyłem ale coś mi wygląda na mało materiału w tym miejscu. Może lepiej użyć owiewki jako elementu pracującego i dobrze ją przykręcić?
Załącznik:
Pliszka ogon.jpg
Pliszka ogon.jpg [ 583.25 KiB | Przeglądany 1461 razy ]


Na górę
 Wyświetl profil

Post: 5 kwie 2020, o 14:27
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 145
Lokalizacja: Wieś koło Żywca
Też miałem obawy o to miejsce, przy poszywaniu trzeba było uważać, bo wszystko się kiwało i łatwo było o zwichrowanie statecznika, co też mnie spotkało :( Niby niewiele, ale jednak. Ja dolną część statecznika wypełniłem balsą 5mm, dodatkowo zrobiłem zakładkę podczas laminowania, także w miejscu zaznaczonym przez Ciebie, są dwie warstwy tkaniny 110g/m² - powinno wystarczyć.

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 5 kwie 2020, o 16:56
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1307
Lokalizacja: Gdańsk
Tak jak wspomniał kolega wyżej, wypełnienie balsą, plus trzeba się przyłożyć do laminowania.
Nie miałem innego pomysłu jak rozwiązać to zachowując poziomy jako jeden element.

Dziś korzystając z ładnej pogody, przygotowałem SK, oraz wyszlifowałem kadłub. Bryła nadana, teraz poprawki, rozbudowa centropłata i trzeba myśleć o laminowaniu.
SK widać poniżej, jest to moja pierwsza robota z japonką, jak i z koverall-em.
Japonka średnio ale koverall chyba polubię. Montaż z użyciem Stix-it - fantastyczny. Choć muszę dobrać jeszcze temperatury i przydało by się precyzyjne żelazko zamiast typowego.
Załącznik:
IMG_20200405_164710.jpg [ 650.7 KiB | Przeglądany 1442 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 5 kwie 2020, o 17:33
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 145
Lokalizacja: Wieś koło Żywca
mgr pisze:
koverall chyba polubię.


Z mojego mizernego doświadczenia z koveralem, staraj sie jak najdokładniej szlifować wszystkie powierzchnie, po lakierowaniu wyłazi wszystko! a to jakiś wiórek, a to zadra a nawet mikroskopijna różnica wysokości między kesonem a nakładką :shock: wierz mi, to jest ledwo wyczuwalne pod palcami :oops:
Załącznik:
img_20200405_172734.jpg [ 267.9 KiB | Przeglądany 1441 razy ]

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 7 kwie 2020, o 18:57
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 145
Lokalizacja: Wieś koło Żywca
Budowy ciąg dalszy...

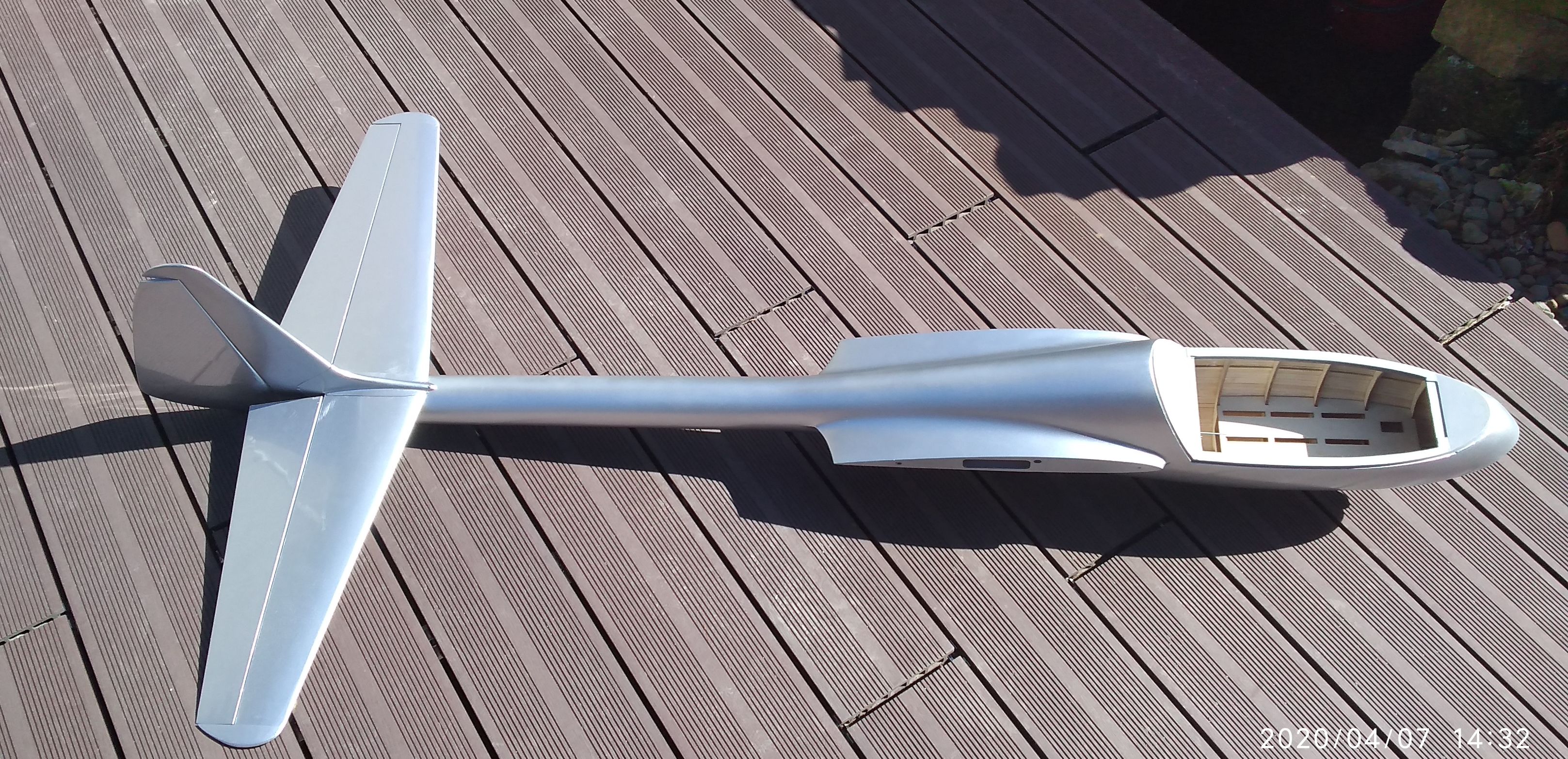

Pomalowałem kadłub szprajem aluminiowym, efekt mnie satysfakcjonuje :D

Załącznik:
IMG_20200407_143206.jpg [ 1.17 MiB | Przeglądany 1390 razy ]

Załącznik:
IMG_20200407_143616.jpg [ 477.05 KiB | Przeglądany 1390 razy ]


Zrobiłem też "na gotowo" element maskujący śruby poziomego, albo płetwę SK, jak kto woli :lol: pierwsza próba z magnesami, jakoś mi nie podpasowała, ostatecznie użyłem wkrętów. Po bokach SK wkręty są na stałe, w osłonie wypiłowałem od tyłu otwory które nasuwaja się na wkręty, z przodu wkręt na śrubotnik i gotowe :D

Załącznik:
IMG_20200407_143644.jpg [ 616.95 KiB | Przeglądany 1390 razy ]


W tzw. między czasie, kiedy kadłub sobie wysychał w wiosennym słoneczku, zmajstrowałem takiego oto "pająka" :o Na razie brak serw do lotek, kiedy tylko je zabuduję, można bedzie pokrywać płaty folią.

Załącznik:
IMG_20200407_115436.jpg [ 646.11 KiB | Przeglądany 1390 razy ]

Załącznik:
IMG_20200407_115745.jpg [ 460.33 KiB | Przeglądany 1390 razy ]

_________________
Pozdrawiam, Stefan


Na górę
