Post: 2 lut 2020, o 20:54
Offline
Modelarz
Awatar użytkownika

Rejestracja: 8 lis 2013, o 09:39
Posty: 238
Lokalizacja: Plewiska
Dla mnie bomba powiedział gość w turbanie

_________________
Pozdrawiam Krzysztof


Na górę
 Wyświetl profil

Post: 4 lut 2020, o 21:47
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1305
Lokalizacja: Gdańsk
Trzeba powoli doprowadzać poszczególne półfabrykaty do końca. :lol: 8-)
Poziomy wraz z SW gotowy do szlifowania i końcowego pokrycia.
Na tapecie skrzydło:
Załącznik:
IMG_20200204_204121.jpg [ 412.32 KiB | Przeglądany 1728 razy ]

W spływ zalaminowałem pasek rowingu węglowego, uzupełniam teraz spływ/natarcie w miejscu lotki.

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 5 lut 2020, o 15:51
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1084
Lokalizacja: Wrocław
stefol pisze:
...wał został dorobiony z pręta kalibrowanego 0H18N9...

Zastanawiałem się nad wykorzystaniem prętów ze stali kwasoodpornej w napędzie mojej "Mewy". Pręty kalibrowane i szlifowane, w tolerancji h6 idealnie nadawały się pod łożysko. Jedynie granica plastyczności na poziomie 230 MPa była dla mnie zdecydowanie zbyt niska. Stanęło więc na wykonaniu bardziej skomplikowanej przedłużki z mat. o granicy plast. >1000 MPa.
Ciekawi mnie jak będzie zachowywał się Twój wał. Jeśli ulegnie zgięciu, możesz zastosować wypychacz do form wtryskowych - wybór jest duży.

stefol pisze:
można założyć pierścień jakiś.
Myślałem raczej o czymś takim:
Załącznik:
mp2804-pierscien-4mm-4-sztuki.jpg [ 16.99 KiB | Przeglądany 1708 razy ]

Takie rozwiązanie sprawdzi się bardzo dobrze. Proponuję tylko lekko spłaszczyć pilnikiem miejsce na wale gdzie będzie kontakt ze śrubą dociskową oraz zastosować klej do gwintów (ew. zamiennie np. lakier do paznokci).


Na górę
 Wyświetl profil

Post: 6 lut 2020, o 11:06
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 141
Lokalizacja: Wieś koło Żywca
molej pisze:
stefol pisze:
...wał został dorobiony z pręta kalibrowanego 0H18N9...
Ciekawi mnie jak będzie zachowywał się Twój wał. Jeśli ulegnie zgięciu, możesz zastosować wypychacz do form wtryskowych - wybór jest duży.


Sam jestem ciekaw :? sprawdze na hamowni, za jakiś czas.

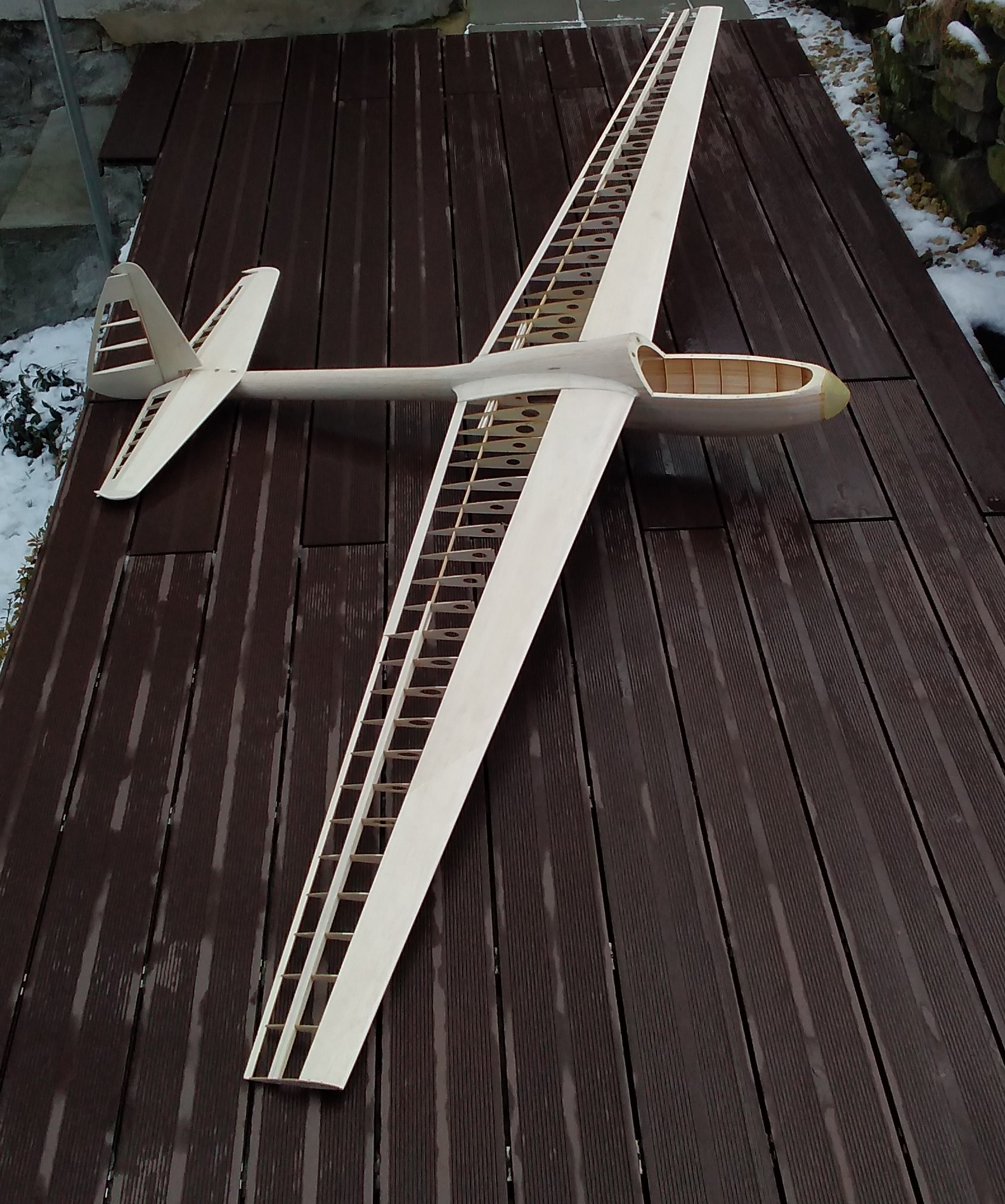

A póki co, ferie sie skończyły i coś tam Pliszce przybyło :)
Załącznik:
img_20200130_094728~2.jpg [ 649.38 KiB | Przeglądany 1684 razy ]

Załącznik:
img_20200130_094747~2.jpg [ 419.42 KiB | Przeglądany 1684 razy ]

Trochę duży, na chacie mi się nie mieści :lol:

Wprowadziłem pewne modyfikacje w stosunku do oryginalnego projektu, przekładka między dźwigarowa dwustronnie (zamknięty profil) skrzydło-beton, sztywne znaczy, nie że ciężkie :lol: za to lotka wydała mi się ciut za wiotka, wykrzyżowanie-węgiel fi 1,3.
Załącznik:
IMG_20200206_092433.jpg [ 413.94 KiB | Przeglądany 1684 razy ]


Łącznik skrzydła stal fi 8, plus pręt węglowy fi5.

Załącznik:
IMG_20200206_093254.jpg [ 552.62 KiB | Przeglądany 1684 razy ]


Wzmocniłem tez golenie podwozia rowingiem
Załącznik:
IMG_20200206_093032.jpg [ 507.29 KiB | Przeglądany 1684 razy ]


Buduje się też kopyto kabiny, spory kawał kloca :lol:
Załącznik:
IMG_20200203_140338.jpg [ 354.52 KiB | Przeglądany 1684 razy ]

Załącznik:
img_20200204_164000.jpg [ 407.08 KiB | Przeglądany 1684 razy ]

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 7 lut 2020, o 16:10
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1305
Lokalizacja: Gdańsk
mmm... Piękna ta Pliszka :)
Hamulce odpuszczasz ? czy jednak będą ?

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 7 lut 2020, o 16:27
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 141
Lokalizacja: Wieś koło Żywca
No jak że tak? Bez hamulców :? Tym razem kupiłem właściwe :lol:
Na razie jeden, z grubsza wpasowany
Załącznik:
img_20200207_152142.jpg [ 663.07 KiB | Przeglądany 1645 razy ]

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 7 lut 2020, o 18:07
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1305
Lokalizacja: Gdańsk
A już się bałem :lol: widać niepotrzebnie :lol: 8-)
U mnie skrzydło zamieniło się jeżyka albo poduszkę do szpilek - jak kto woli :lol: :lol:
Załącznik:
IMG_20200207_170405.jpg [ 582.72 KiB | Przeglądany 1639 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 9 lut 2020, o 21:50
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1305
Lokalizacja: Gdańsk
Lotka gotowa, rozpórki z balsy 1,5mm. W spływie w laminowany rowing węglowy.
Już wyszlifowane i zamocowane na 3 zawiasach.
Załącznik:
IMG_20200209_201706.jpg [ 432.74 KiB | Przeglądany 1594 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 9 lut 2020, o 22:14
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 141
Lokalizacja: Wieś koło Żywca
To na prawdę ładna lotka :o co tam lotka, cały płacik wygląda świetnie :)

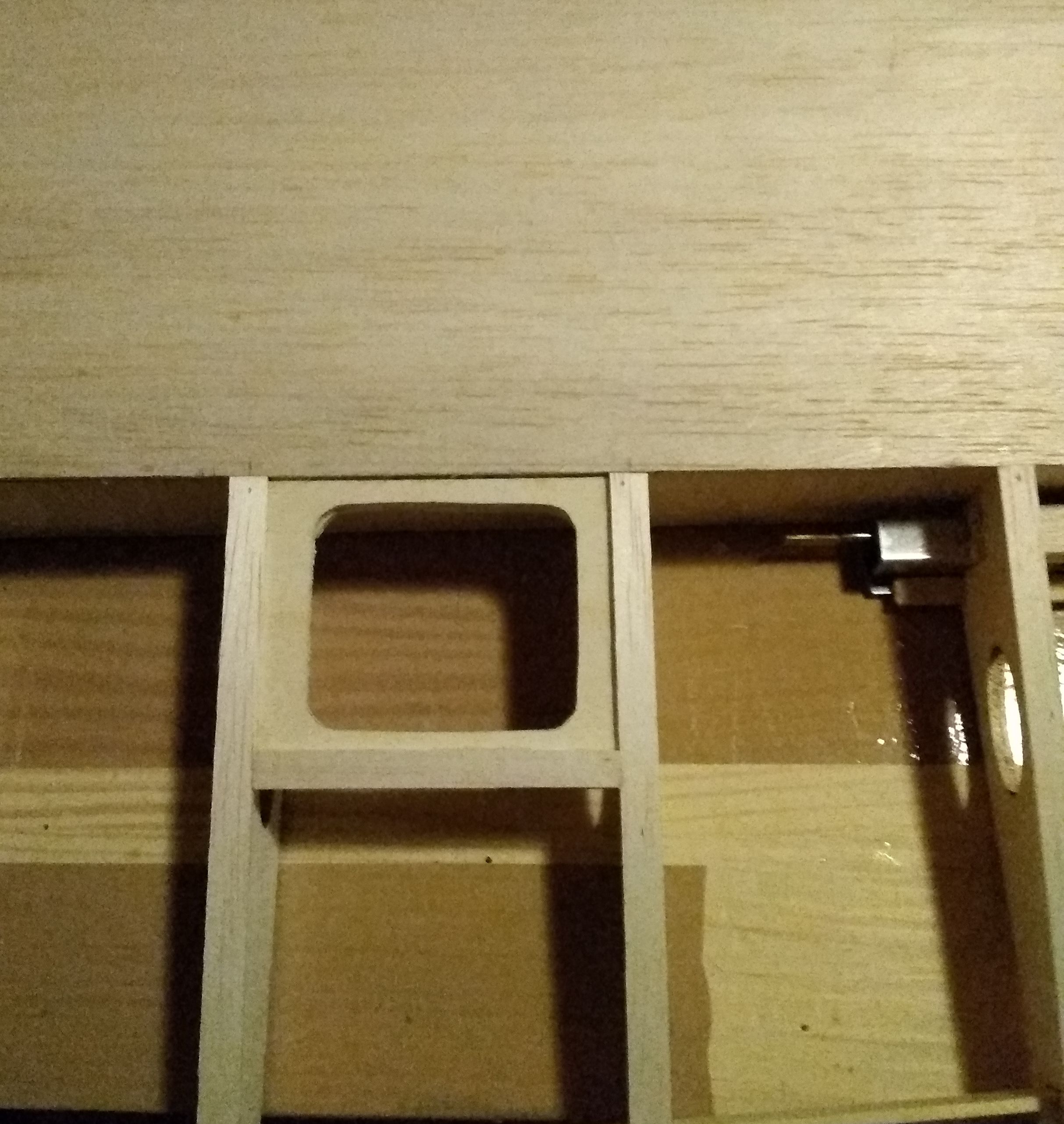

U mnie też małe postępy, ale zawsze coś :D wykonałem ramki serw hamulców, a się narobiłem :shock: przez te lasery prawie zapomniałem jak sie używa włośnicy :lol:
Załącznik:
IMG_20200209_184119.jpg [ 660.32 KiB | Przeglądany 1586 razy ]

Wkleiłem też nakładki na dolnej stronie skrzydła, i wzmocniłem żeberko przy początku lotki, może i na wyrost ale w Kobuzie, po cyrklu, właśnie w tym miejscu skrzydło pękło.
Załącznik:
IMG_20200209_184248.jpg [ 622.6 KiB | Przeglądany 1586 razy ]

Hamulce u mnie są demontowalne (pewnie nie będzie takiej potrzeby ale...) żeby było do czego przykręcić, wklejona w gniazdo balsa 5mm, sam hamulec przykręcony dwoma wkrętami 2,2x6 trochę z tym zabawy ale jakoś sie udało :D
Załącznik:
IMG_20200209_184137.jpg [ 432.65 KiB | Przeglądany 1586 razy ]

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 10 lut 2020, o 13:31
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1084
Lokalizacja: Wrocław
stefol pisze:
...i wzmocniłem żeberko przy początku lotki[/attachment]

Nie wiem czy wzmocnienie dałeś ze sklejki czy z balsy ale takie wzmocnienia powinny mieć wzdłużny kierunek słojów:
Załącznik:
01.jpg [ 261.12 KiB | Przeglądany 1546 razy ]

Można spróbować rozciągnąć takie trójkątne wzmocnienie (np. z 1,5 mm balsy) w poprzek włókien - rozrywa się praktycznie w palcach :|
