Post: 29 gru 2019, o 11:23
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
Fajnie to wygląda :)
No i zrobiłeś lepiej z poszyciem pionowego niż ja, mi potem przyszło to do głowy, tj. by wypełnić miejsce między ostatnim żebrem a kadłubem balsą i na to poszycie...
Coś mi się wydaje, że jednak nie czekasz z na ukończenie Foki :P :lol:

Proponuję też wypełnić balsą łoże poziomego, będzie większa powierzchnia styku - poziomy nie powinien się wgniatać osadzony jedynie na profilu.

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 29 gru 2019, o 13:54
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 67
Lokalizacja: Wieś koło Żywca
mgr pisze:

Coś mi się wydaje, że jednak nie czekasz z na ukończenie Foki :P :lol:


No jak nie jak tak :lol: Foka skończona, wyważona, czekam tylko na odpowiednia pogodę :D

Załącznik:
img_20191229_125156.jpg [ 423.57 KiB | Przeglądany 665 razy ]


mgr pisze:
Proponuję też wypełnić balsą łoże poziomego, będzie większa powierzchnia styku - poziomy nie powinien się wgniatać osadzony jedynie na profilu.


Bardzo słuszna koncepcja :) a dodatkowo jeszcze zalaminuję od spodu SP w tym miejscu, znaczy tego styku z kadłubem :P

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 2 sty 2020, o 15:33
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 67
Lokalizacja: Wieś koło Żywca
Na chwile obecną, u mnie taki stan modelu:
Załącznik:
IMG_20200102_110102.jpg [ 207.08 KiB | Przeglądany 602 razy ]


Żeby nie było że pokazuje co zrobiłem, to pokażę jak zrobiłem, może się komuś przyda a może ktoś podpowie jak zrobić ładniej :)

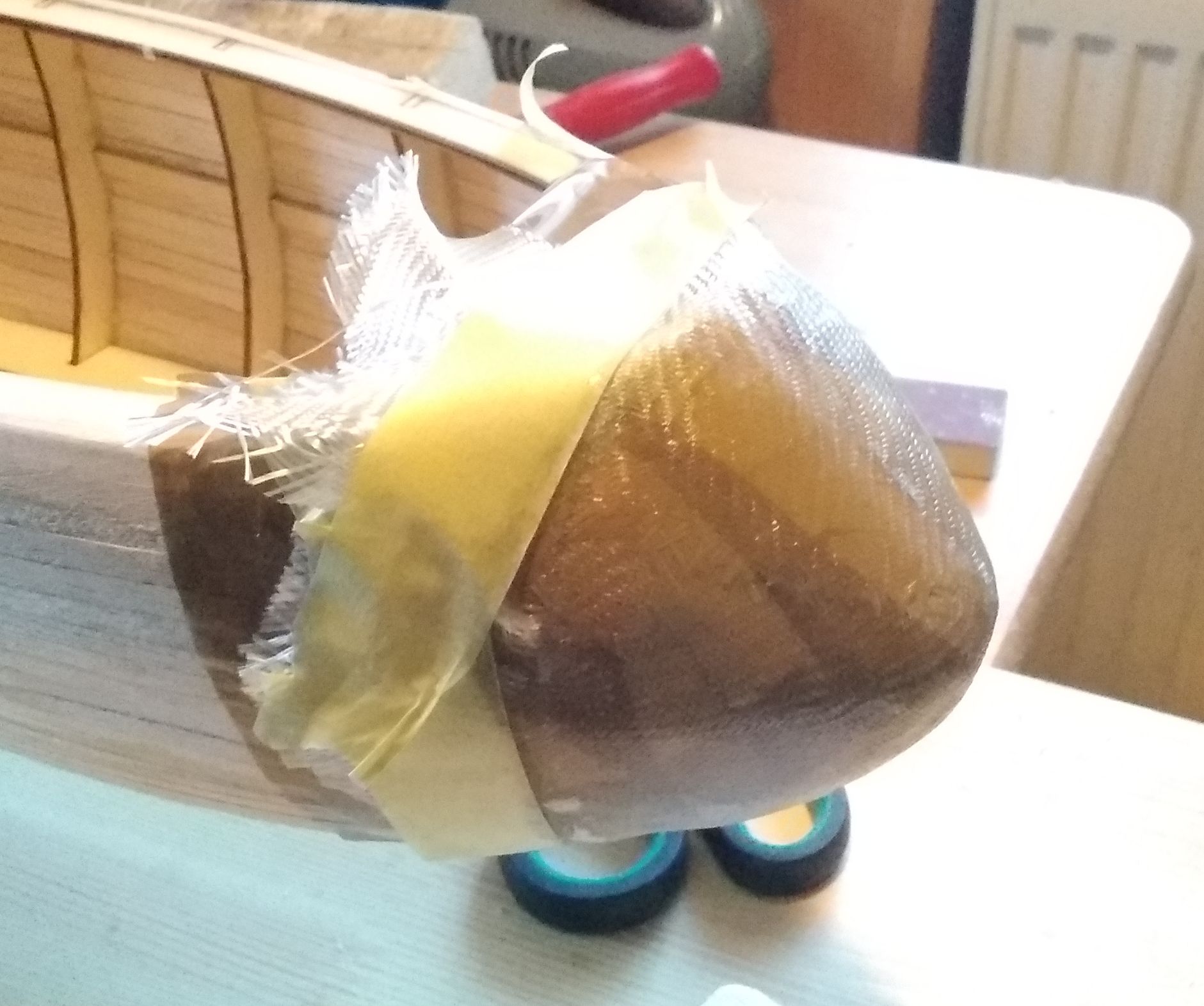

Kopytko dziobu, to wiadomo, styrodur i elementy z balsosklejki, opiłowane do obrysu itd. żeby unieruchomić - wkręt i kawałek sklejki. Poszycie kadłuba opiłowane do około 2mm grubości, "podpiłowanie" około 0,5mm, szerokość około 6mm, całość oklejona szarą taśmą.
Załącznik:
img_20191231_074546.jpg [ 494.29 KiB | Przeglądany 602 razy ]
Załącznik:
img_20191231_074754.jpg [ 432.41 KiB | Przeglądany 602 razy ]

Jedna warstwa tkaniny 160g/m + Epidian 53, i chwila prawdy :o jakoś zeszło, trochę trzeba było podważyć, ale bez większego problemu, udało się :D
Załącznik:
img_20191231_085034.jpg [ 284.64 KiB | Przeglądany 602 razy ]
Załącznik:
img_20200101_084455.jpg [ 299.13 KiB | Przeglądany 602 razy ]

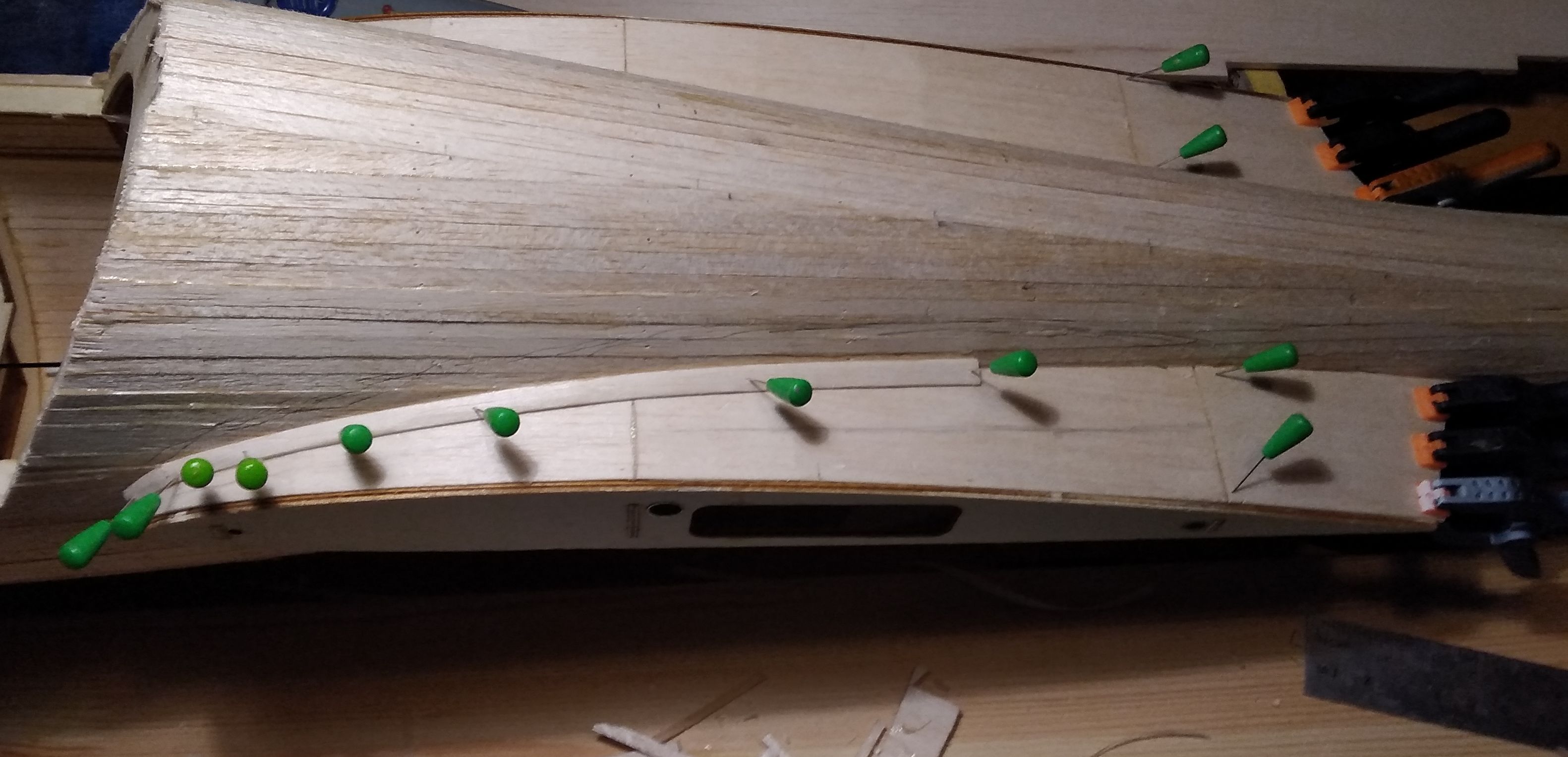

Kolejny etap, oprofilowanie przejście kadłub-skrzydło, zacząłem od wypełnienia, balsą 3mm
Załącznik:
IMG_20200101_110207.jpg [ 391.14 KiB | Przeglądany 602 razy ]
Załącznik:
IMG_20200101_110925.jpg [ 497.4 KiB | Przeglądany 602 razy ]

Do tej pory było łatwo, trudniejsze jest wykonanie łuku (w przekroju) a jest dość spory, na ile widać z planów ;)
Jakiś skrawek balsy, szpachlówka do balsy, równana łyżeczką, palec okazał się za cienki, nawet ten największy :lol: chociaż...nie próbowałem tym od nogi :lol: efekt? taki sobie, nie jestem zadowolony :cry:
Załącznik:
img_20200101_164955.jpg [ 426.27 KiB | Przeglądany 602 razy ]
Załącznik:
IMG_20200102_134636.jpg [ 593.92 KiB | Przeglądany 602 razy ]

Drugie podejście, bardziej obiecujące ale to "wyjdzie w praniu" na razie tylko wstępnie uformowane na mokro, balsa 1,5mm
Załącznik:
IMG_20200102_134554.jpg [ 670.24 KiB | Przeglądany 602 razy ]


Załączniki:
IMG_20200102_134618.jpg [ 436.36 KiB | Przeglądany 602 razy ]

_________________
Pozdrawiam, Stefan
Na górę
 Wyświetl profil

Post: 3 sty 2020, o 18:01
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
Dobrze to wygląda :)
Dasz radę zrobić drugą mordkę z laminatu ? :)

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 4 sty 2020, o 14:04
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 424
Lokalizacja: Świnoujście
Może to jeszcze nie ten etap ale mam propozycję na oklejanie ;)
http://www.flitemetal.com/
poczytajcie, pooglądajcie :D

https://www.ultimate-jets.net/blogs/jet ... ial-part-2


_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek


Na górę
 Wyświetl profil

Post: 4 sty 2020, o 20:34
Offline
Modelarz
Awatar użytkownika

Rejestracja: 8 lis 2013, o 09:39
Posty: 195
Lokalizacja: Poznań
Taką taśmę alu samoprzylepną stosuję w chłodnictwie do zabezpieczania instalacji przed ptakami. Stanowczo jak dla mnie zbyt ciężka.

_________________
Pozdrawiam Krzysztof


Na górę
 Wyświetl profil

Post: 6 sty 2020, o 09:19
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 67
Lokalizacja: Wieś koło Żywca
Tak jak sądziłem, oprofilowanie z balsy 1,5mm zdało egzamin, robi siłę łatwo i przyjemnie, pod warunkiem że "na mokro".
Załącznik:
img_20200106_075035.jpg [ 280.42 KiB | Przeglądany 463 razy ]

Tak dla sprawdzenie efektu, wstępnie wyszlifowane po szpachlówce do balsy, słabo się sprawdza na większych powierzchniach.
Załącznik:
img_20200106_074931.jpg [ 313.17 KiB | Przeglądany 463 razy ]

W tzw. międzyczasie ;) zrobiłem owiewkę koła, wyszło fajnie, jak dla mnie :D
Załącznik:
IMG_20200105_050703.jpg [ 618.23 KiB | Przeglądany 463 razy ]

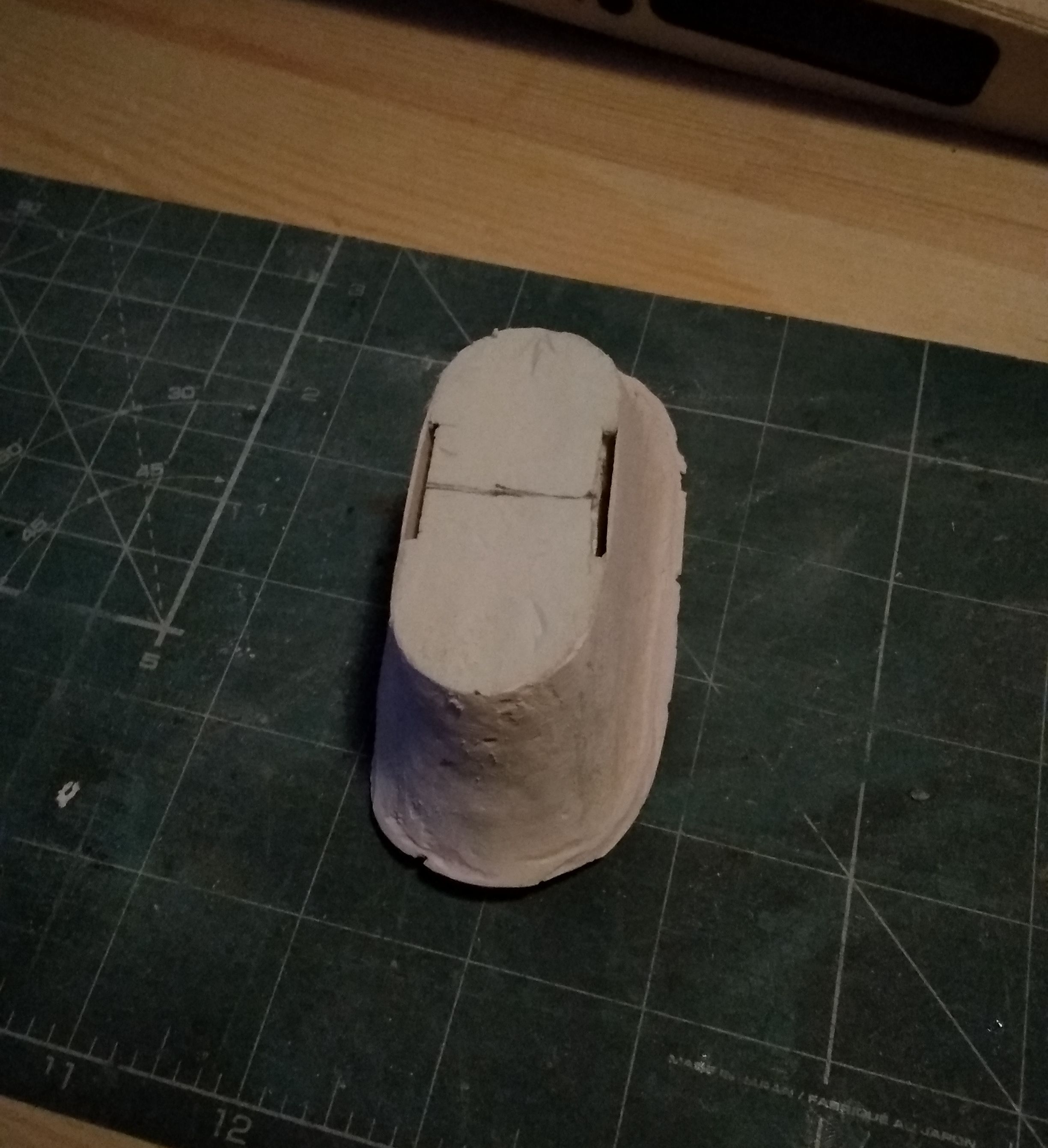

kopytko, tradycyjnie styrodur plus balsa, plus szpachla. Całość oklejona taśmą, posmarowane specjalnym rozdzielaczem- Kujawski, z pierwszego tłoczenia :lol: dwie warstwy szkła 160.
Załącznik:
img_20200104_131435.jpg [ 893.94 KiB | Przeglądany 463 razy ]
Załącznik:
img_20200105_074325.jpg [ 540.46 KiB | Przeglądany 463 razy ]
Załącznik:
IMG_20200104_193708.jpg [ 457.48 KiB | Przeglądany 463 razy ]

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 6 sty 2020, o 09:31
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 wrz 2015, o 21:55
Posty: 94
Lokalizacja: Józefów
Niesamowite jak Ci to łatwo przychodzi, pstryk i już zrobione. Gdy mam coś zrobić z laminatu (cokolwiek) to tydzień łażę i zagryzam palce czy w ogóle kupować składniki bo i tak nie wyjdzie.
To samo mam gdy patrzę jak to robi milo i Kesto, mistrzowie laminatu po prostu.

_________________
Pozdrawiam Adam


Na górę
 Wyświetl profil

Post: 6 sty 2020, o 09:41
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 67
Lokalizacja: Wieś koło Żywca
Osa pisze:
Niesamowite jak Ci to łatwo przychodzi, pstryk i już zrobione.

Wierz mi, nie tak łatwo i przyjemnie jak wygląda :P
Osa pisze:
To samo mam gdy patrzę jak to robi milo i Kesto, mistrzowie laminatu po prostu.

O tak, dla mnie to niedoścignione autorytety, powaga, bez żadnej ściemy czy innej wazeliny ;) :lol:

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 6 sty 2020, o 10:52
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 wrz 2015, o 21:55
Posty: 94
Lokalizacja: Józefów
Nie pozostaje mi nic innego jak urobić Tomka o udostępnienie plików i brać się za budowę w końcu.
