Dziś przymiarka poziomego wraz ze sterowaniem SW.

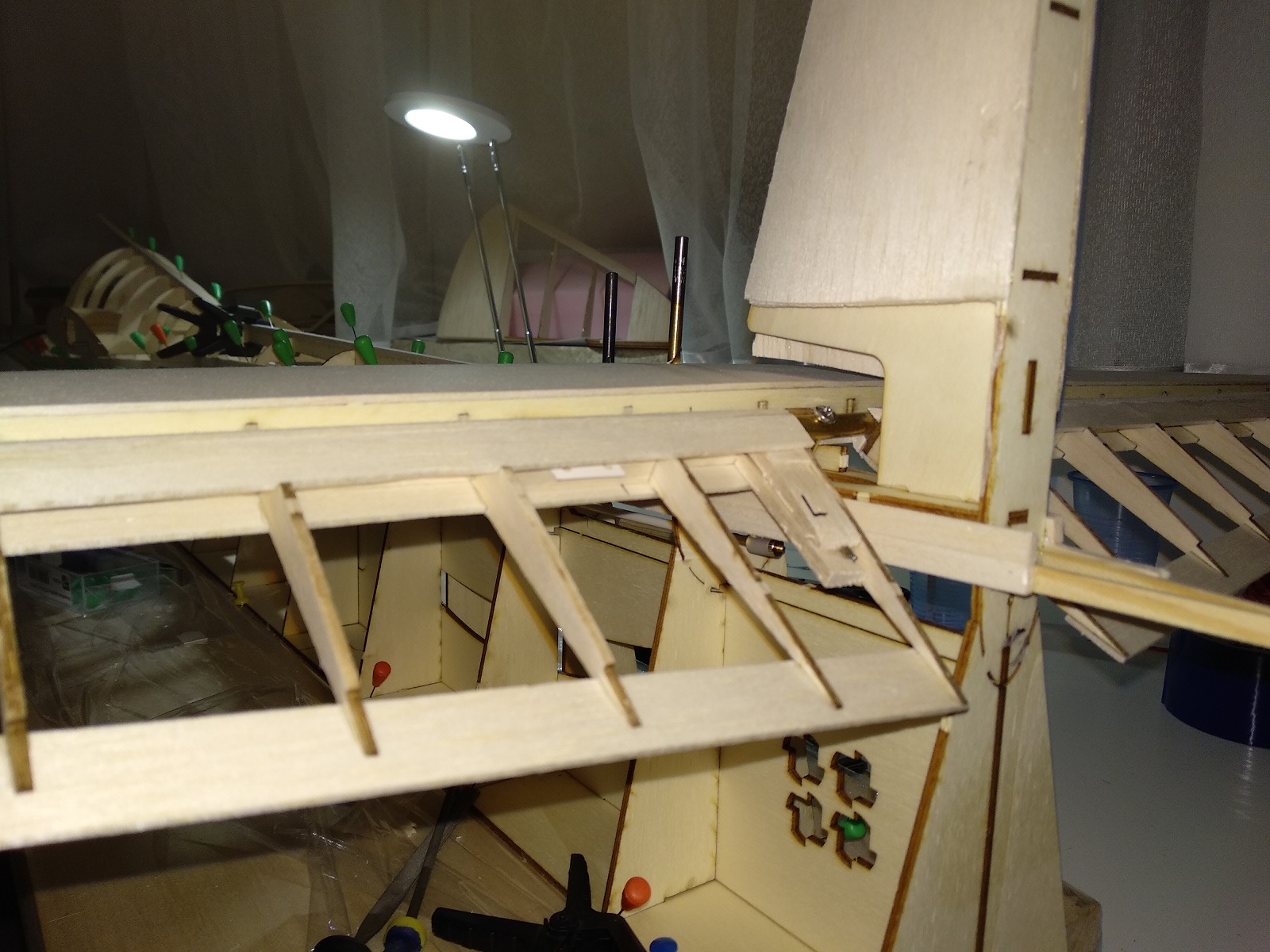

Jedna mini wtopa po drodze, prowadzenia wpustów w stępce zasłaniają otwory bowdena.... no po montażu trzeba je zeszlifować :P
Załącznik:
IMG_20191208_174651.jpg [ 486.43 KiB | Przeglądany 1070 razy ]


Bowden SW idzie centralnie ponieważ wymyśliłem sobie ukryte - demontowalne sterowanie SW.
Łącznik SW to rurka fi6mm, nawiercona na środku i po bokach.
Po bokach pręt stalowy 2mm, zalutowany od wewnątrz rurki.
Centralnie w rurce otwór na dźwignię, którą wykonałem ze śruby rzymskiej M3.
Załącznik:
IMG_20191208_174707.jpg [ 452.45 KiB | Przeglądany 1070 razy ]

Załącznik:
IMG_20191208_174716.jpg [ 449.36 KiB | Przeglądany 1070 razy ]


Zakres wychyleń spory, pewnie i tak na wstępnie ustawię +/- 15 stopni i dla mnie to znając życie wystarczy.
Dostęp do śruby mocującej jest od tyłu, po wychyleniu steru w dół, sprawdzałem daje się odkręcić po odkręceniu wcześniej śrub polamidowych i przechyleniu steru.
Załącznik:
IMG_20191208_181801.jpg [ 510.61 KiB | Przeglądany 1070 razy ]


Podczas montażu, no cóż trzeba trafić otworem w dźwignie i dokręcić śruby.
Załącznik:
IMG_20191208_181604.jpg [ 452.49 KiB | Przeglądany 1070 razy ]


A działa to tak, sterowane ręcznie

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 8 gru 2019, o 20:06
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 531
Lokalizacja: Elbląg
Uważam, że ten napęd jest za mało sztywny. Zamiast bowdena użyłbym popychacza z rurki węglowej czy nawet z bambusa.
Tutaj jest chyba model podobnej wielkości co Wasz.


_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami...

Pozdrawiam Mirek


Na górę
 Wyświetl profil

Post: 8 gru 2019, o 20:18
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 67
Lokalizacja: Wieś koło Żywca
pepcio 11 pisze:
Uważam ,że ten napęd jest za mało sztywny. Zamiast bowdena użyłbym popychacza z rurki węglowej czy nawet z bambusa.



Racja, oryginalny popychacz plastikowy jest zbyt wiotki, nawet ze stalowym rdzeniem, dobrym rozwiązaniem jest pręt węglowy np. 1,8 idealnie pasuje do pancerza. Ciekawe rozwiązanie napędu SW, jeszcze takiego nie widziałem :o

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 9 gru 2019, o 09:14
Offline
Administrator
Awatar użytkownika

Rejestracja: 3 kwie 2013, o 13:14
Posty: 551
Lokalizacja: Warszawa
Ośmielę się wtrącić zdanie odmienne ;) To, że na filmie wygląda jakby był rzeczywiście zbyt wiotki, to jego natura oraz przyjęte rozwiązanie mocowania na dźwigni. Z tego, co zauważyłem, długość popychacza od ostatniego mocowania do dźwigni steru to ok. 125 mm, w tym połowa tej odległości od mocowania (klejenia) we wrędze jest jeszcze prowadzona w zewnętrznym pancerzu. Myślę, ze "da radę" . Super robótka Tomek :).

_________________
Pozdrawiam :)
Paweł
SAM 18-016


Na górę
 Wyświetl profil

Post: 9 gru 2019, o 22:57
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
Dziękuję za uwagi, po części się zgadzam z każdym z was.
Za kilka dni przedstawie końcowe rozwiązanie w którym usztywnię nieco koniec pancerza, by nie pracował góra-dół.
Do tego każde miejsce gdzie pancerz przechodzi przez wręgę, będzie zalane żywicą, dzięki czemu sam pancerz nie będzie pracował, przez co ugięcie bowdena będzie minimalne i to mam nadzieję zapewni odpowiednią sztywność.

W międzyczasie testuje napęd hamulców aerodynamicznych, kombinuję coś takiego...

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 10 gru 2019, o 19:50
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
Tak to będzie wyglądało od strony statecznika, do tego jak wspomniałem żywica na każdej przelotce przez wręgi i oczywiście tak samo zamocowany pancerz przy serwie.
Na filmie test już z serwem, orczyk 12mm, przekłąda mi się na zakres 20 stopni góra/dół - dla mnie wystarczy.


_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 11 gru 2019, o 17:17
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
Kadłub ustabilizowany, to co na zdjęciu waży 360 gram.
Załącznik:
IMG_20191211_161359.jpg [ 516.33 KiB | Przeglądany 895 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 14 gru 2019, o 20:19
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
Praca zaczyna zwalniać... a przynajmniej na zdjęciach ;) :lol:
W kadłubie pojawia się coraz więcej poszycia
Załącznik:
IMG_20191214_191232.jpg [ 395.16 KiB | Przeglądany 826 razy ]


Na pierwszym skrzydle pojawił się keson, niedługo natarcie i wypełniania przy lotce... waga w tej chwili: 216 gram.
Załącznik:
IMG_20191214_191306.jpg [ 451.51 KiB | Przeglądany 826 razy ]


Zacząłem tez drugie skrzydło, etap przekładek między dźwigarami, może dziś uda się drugi dźwigar wkleić. :)

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 29 gru 2019, o 10:20
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 67
Lokalizacja: Wieś koło Żywca
To może i ja pokażę "małe co nieco" ;) a konkretnie to napęd SW "patent" zaczerpnięty z internetu, (milo, dzięki za link)
Nie ma co sie rozpisywać, chyba wszystko widać :?:

Załącznik:
img_20191211_121400.jpg [ 581.93 KiB | Przeglądany 483 razy ]
Załącznik:
img_20191214_205105.jpg [ 459.3 KiB | Przeglądany 483 razy ]
Załącznik:
IMG_20191229_084031.jpg [ 589.76 KiB | Przeglądany 483 razy ]
Załącznik:
IMG_20191229_084141.jpg [ 517.74 KiB | Przeglądany 483 razy ]


Może nie jest to za piękne, ale co najważniejsze, działa :D co prawda na razie to wszystko nie posklejane jest, ale nie mogłem sie powstrzymać ;) :lol:
