Post: 3 gru 2019, o 21:23
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
No tak, w zasadzie prototypów powstanie cztery. A przynajmniej tyle ich wycięliśmy. ;)

EDIT:
Wstępne sprawdzanie elementów i pasowanie na sucho skończone, czas na klej.

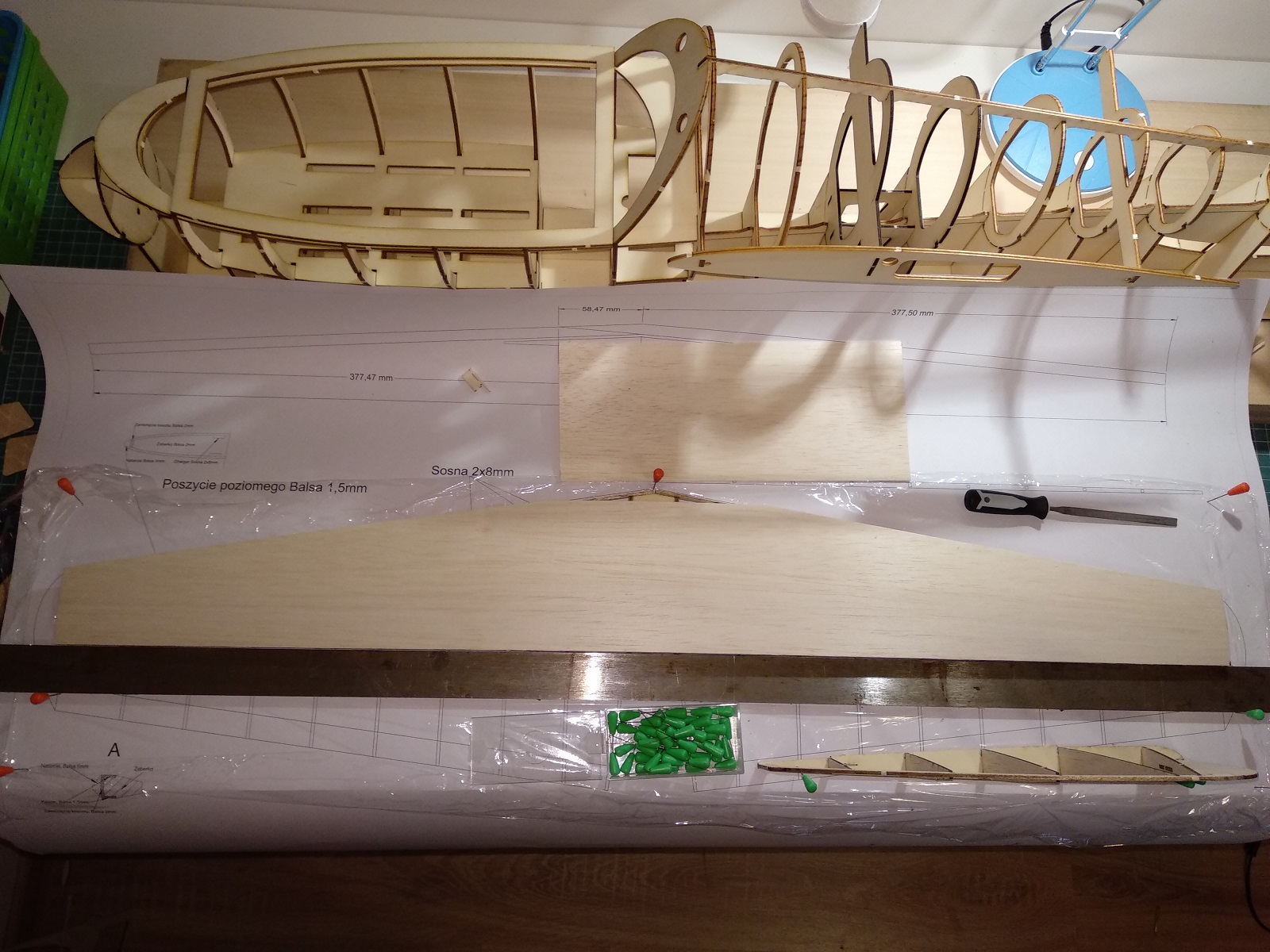

Jakiś czas temu przygotowałem sobie dźwigary poziomego. Sklejone na planie docięte na wymiar - na gotowo.
Załącznik:
IMG_20191130_181813.jpg [ 467.86 KiB | Przeglądany 798 razy ]

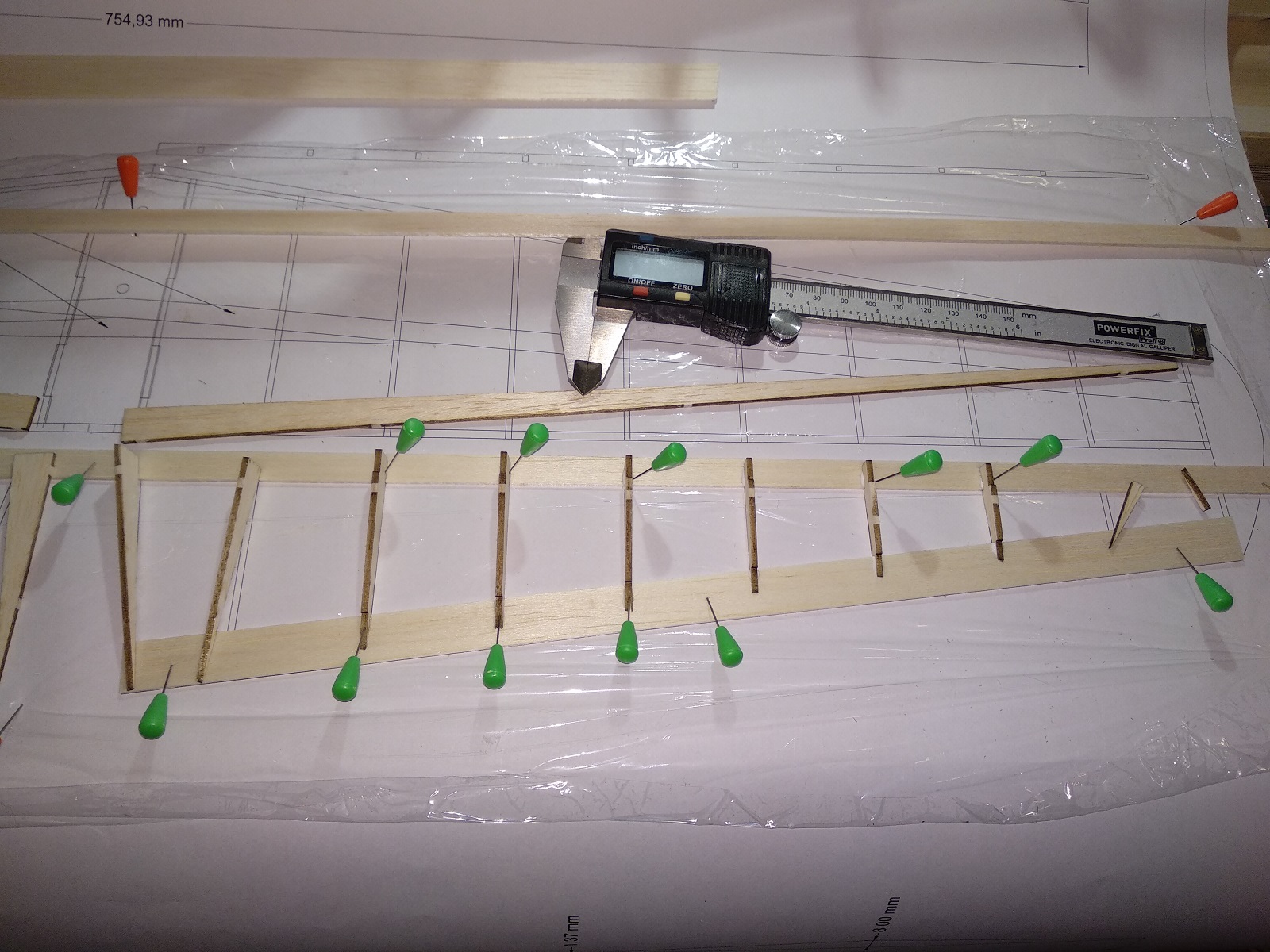

Wczorajsza przymiarka dostała klej.
Załącznik:
IMG_20191202_212135.jpg [ 440.53 KiB | Przeglądany 798 razy ]

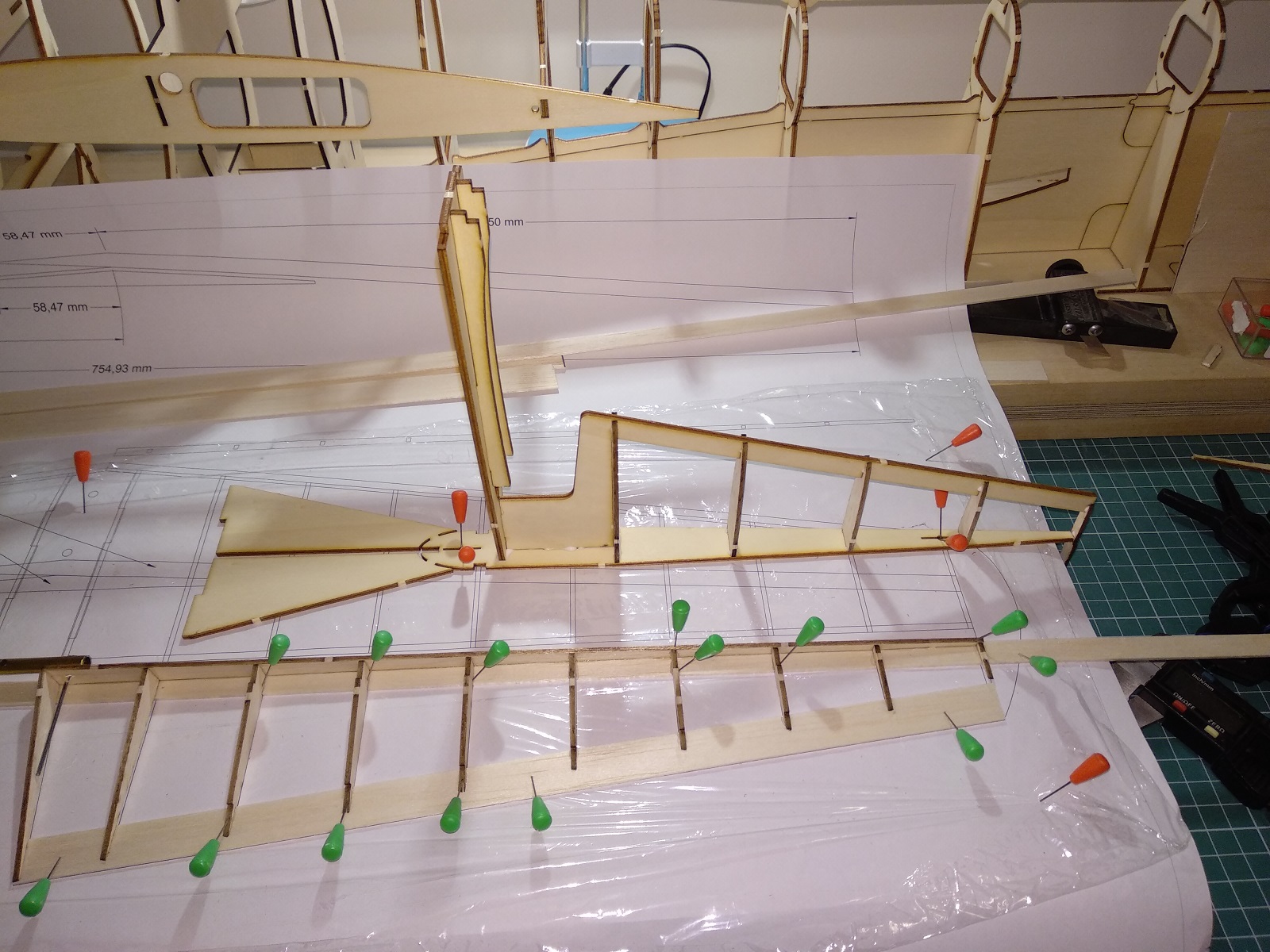

I zaraz potem rzutem na taśmę, dźwigar i natarcie.
Załącznik:
IMG_20191202_215918.jpg [ 505.31 KiB | Przeglądany 798 razy ]

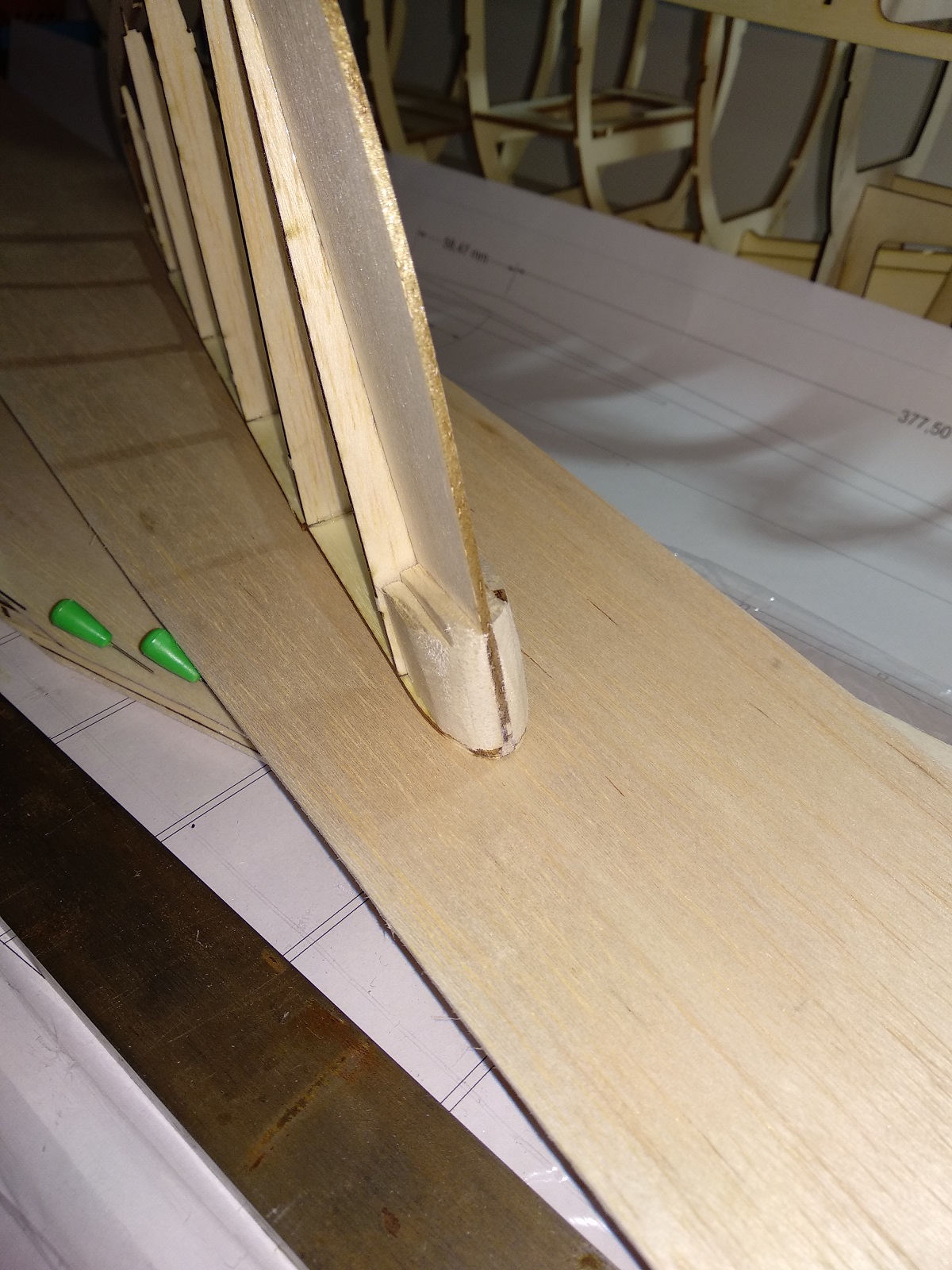

Dziś górne poszycie.
Załącznik:
IMG_20191203_201352.jpg [ 458.11 KiB | Przeglądany 798 razy ]

I dolny dźwigar.
Załącznik:
IMG_20191203_201359.jpg [ 483.17 KiB | Przeglądany 798 razy ]

W takim stanie poziomy waży 52 gramy (rozpiętość 800mm), odpadną jeszcze podstawki a przyjdzie poszycie i natarcie.

Jeden drobny błąd w SK - pasowanie na balsę 3mm zamiast 2mm.
Załącznik:
IMG_20191203_162802.jpg [ 427.56 KiB | Przeglądany 798 razy ]

W niczym to nie przeszkadza - można montować :)
Załącznik:
IMG_20191203_201344.jpg [ 446.49 KiB | Przeglądany 798 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 3 gru 2019, o 22:27
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 67
Lokalizacja: Wieś koło Żywca
mgr pisze:
- można montować :)


Coś mi sie zdaje, że oblot będzie jeszcze w tym roku :lol: :lol:

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 3 gru 2019, o 22:32
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3018
Lokalizacja: Elbląg
Dzisiaj wpadły mi w ręce formatki Pliszki, doczekałem się :lol: .
Po powrocie z Gdańska szybka rewizja, w moim przypadku żeberek skrzydła. Są wszystkie ;) , jest ok. No powiedzmy, że ok. Chodzi o wpusty na hamulec aerodynamiczny. Otwory są za głębokie :( . Otwieram cad, mierzę to co przywiozłem od Tomka. " Nie ma tego złego co by na dobre nie wyszło" :lol: . Stało się tak bo w pierwszej wersji wycięcia były pod hamulce do szybowca 5 m rozp, zwrócił na to uwagę Stefol, dzięki :oops: . Zakupiliśmy nowe, mniejsze, wszystkie wymiary poprawiłem po za głębokością wpustu. Ale tak jak napisałem wcześniej, w sumie wyszło na dobre. Różnica 5,4 mm zostanie wykorzystana na zrobienie podstawy pod serwo hamulców. Nie będę się rozpisywał dokładnie, ale aby zniwelować tą różnicę przygotuję element z balsosklejki 3 mm który po naklejeniu na balsę 2 mm załatwi sprawę. Dodatkowo na balsosklejce będzie podstawa pod serwo hamulców. To tyle. Proszę kolegów którzy mają już Pliszkę u siebie o adresy. Jak wytnę brakujący element to powysyłam. Swoją drogą, model dopiero się buduje, właściwie to embrion, a już pierwszy "Biuletyn" :lol:
Duży model, duże wyzwania. Podczas przygotowań do budowy modelu stwierdziliśmy, że nie mamy na czym go zbudować. Długa historia, ale znaleźliśmy Pana w internecie, który zrobił na zamówienie odpowiednią deskę /40x150 cm/ montażową z drzewa lipowego. Dzisiaj odebrałem :D , klasa, wielka klasa :D. Jest klejona z kilku deseczek, wystrugana, prawie idealna. Grubość 25 mm, droga, ale warta wydanych pieniędzy ;) . Planuję podkleić deskę sklejką 18 mm.


Załączniki:
DSCN5120.jpg [ 163.18 KiB | Przeglądany 791 razy ]

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 4 gru 2019, o 21:35
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
stefol pisze:
mgr pisze:
- można montować :)

Coś mi sie zdaje, że oblot będzie jeszcze w tym roku :lol: :lol:

Raczej nie ;) spokojnie :lol: Początki zawsze są 'szybkie' bo wszystko jest, potem jak przyjdzie szlifowanie temat zwolni ;)

SK dostał wypełnienie w miejscu orczyka a chwile później poszycie.
Waży 17 gram, dojdzie jeszcze balsowe natarcie szlifowane na półokrągło.
Załącznik:
IMG_20191203_221549.jpg [ 528.63 KiB | Przeglądany 754 razy ]

Załącznik:
IMG_20191204_202321.jpg [ 183.65 KiB | Przeglądany 754 razy ]


Statecznik poziomy gotowy, więc zabrałem się za SW.
Wyciąłem kawałki poszycia: Balsa 1.5mm, natarcie 10mm, spływ 15mm ustawione na planie i wkleiłem żeberka które są bez środkowego poszycia.
Załącznik:
IMG_20191204_175629.jpg [ 481.06 KiB | Przeglądany 754 razy ]

Potem, do nich listwę zamykającą ten mini keson, z balsy 2mm dostępnej na formatkach.
Na koniec resztę żeberek.
Załącznik:
IMG_20191204_182018.jpg [ 421.15 KiB | Przeglądany 754 razy ]

Można zobaczyć, że ostatnie żeberko, albo trójkątny kawałek sklejki wisi w powietrzu - można by od razu dać tam poszycie, będzie się wygodniej kleić.
Teraz mam plan dodać trochę balsy w miejscach zawiasów i zamknąć keson, w spływ pewnie wkleję rowing węglowy.

Powoli też schnie pionowy, zacząłem od sklejenia łoża poziomego, potem element natarcia pionowego, na koniec spływ pionu (ostatnia wręga) i żeberka.
Załącznik:
IMG_20191204_202059.jpg [ 491.29 KiB | Przeglądany 754 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 5 gru 2019, o 23:01
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3018
Lokalizacja: Elbląg
Dołączam do relacjonowania budowy modelu Pliszki :) . Plany wydrukowane, deska zrobiona, do roboty. Zaczynam od płatów. Złożyłem część skrzydła do lotki. Dźwigar z listwy sosnowej 10x3 mm, dźwigarek pomocniczy z sosny 8x2. Na razie żadnych niespodzianek :) , należy jedynie lekko powiększyć iglakiem otwory w żebrach na dźwigarek, żeby listwa z małym oporem wchodziła.

edit: Dżwigarek pomocniczy 8x2, przepraszam za pomyłkę :oops:


Załączniki:
DSCN5122.jpg [ 153.62 KiB | Przeglądany 722 razy ]
DSCN5123.jpg [ 151.21 KiB | Przeglądany 722 razy ]

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 6 gru 2019, o 22:58
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
U mnie kadłub powoli zaczyna być całością tj. sklejam już na gotowo :lol:
Załącznik:
IMG_20191205_221908.jpg [ 328.08 KiB | Przeglądany 679 razy ]

Załącznik:
IMG_20191206_215319.jpg [ 404.87 KiB | Przeglądany 679 razy ]


Zacząłem także skrzydło
Załącznik:
IMG_20191206_215309.jpg [ 151.29 KiB | Przeglądany 679 razy ]

Załącznik:
IMG_20191206_193120.jpg [ 466.93 KiB | Przeglądany 679 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 7 gru 2019, o 13:06
Offline
Modelarz
Awatar użytkownika

Rejestracja: 30 wrz 2016, o 11:56
Posty: 67
Lokalizacja: Wieś koło Żywca
mgr pisze:
U mnie kadłub powoli zaczyna być całością


A ja miałem wpierw Fokę skończyć i...słaby mam charakter :cry: :lol:
Załącznik:
img_20191207_115603~2.jpg [ 514.91 KiB | Przeglądany 653 razy ]


Tomek, super robota, wszystko idealnie pasuje, szacun! :D

_________________
Pozdrawiam, Stefan


Na górę
 Wyświetl profil

Post: 7 gru 2019, o 15:44
Offline
Modelarz
Awatar użytkownika

Rejestracja: 8 lis 2013, o 09:39
Posty: 195
Lokalizacja: Poznań
Kolega się nie martwi. Ja nawet nie zacząłem Kobuza a już kolejny model jest.

_________________
Pozdrawiam Krzysztof


Na górę
 Wyświetl profil

Post: 7 gru 2019, o 20:27
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3018
Lokalizacja: Elbląg
Wklejam przekładki między pasy dźwigara. Balsa 3 mm do momentu gdzie będzie serwo lotki, a właściwie gdzie jest klejony dźwigar. Dale jeszcze nie wiem, ale prawdopodobnie balsa 2 lub 1,5 mm. Przykleiłem też listwę spływu w części stałej płata, balsa 20x1,5 mm. Spływ lotki tylko przyłożony, nie klejony jeszcze.


Załączniki:
DSCN5124.jpg [ 157.83 KiB | Przeglądany 625 razy ]
DSCN5125.jpg [ 135.26 KiB | Przeglądany 625 razy ]

_________________
Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

Post: 8 gru 2019, o 09:23
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1122
Lokalizacja: Gdańsk
stefol pisze:
Tomek, super robota, wszystko idealnie pasuje, szacun! :D

Dzięki, starałem się :) :D

U mnie kadłub dostał podłużnice, oraz zabudowałem i zalałem żywicą z mikrobalonem centropłat.
Załącznik:
IMG_20191208_081606.jpg [ 540.68 KiB | Przeglądany 900 razy ]


Przygotowałem też SW, będę go łączył ze sterem wysokości by sprawdzić sterowanie po umocowaniu w kadłubie.
Załącznik:
IMG_20191208_081626.jpg [ 415.75 KiB | Przeglądany 900 razy ]


Zdjąłem też pierwsze skrzydło z deski, szkielet ze zdjęcia waży 140 gram.
Przekładki z balsy 3mm na całej długości.
Załącznik:
IMG_20191208_081533.jpg [ 403 KiB | Przeglądany 900 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek
