Podzieliłem wątki projektu i budowy, myślę, że tak będzie łatwiej za jakiś czas.
Tamten wątek będzie dotyczył projektu i jego poprawek, ten budowy mojej wersji Pliszki.


Czekając na zamówienie, trochę z nudów, rozwiązuję problemy których nie ma.

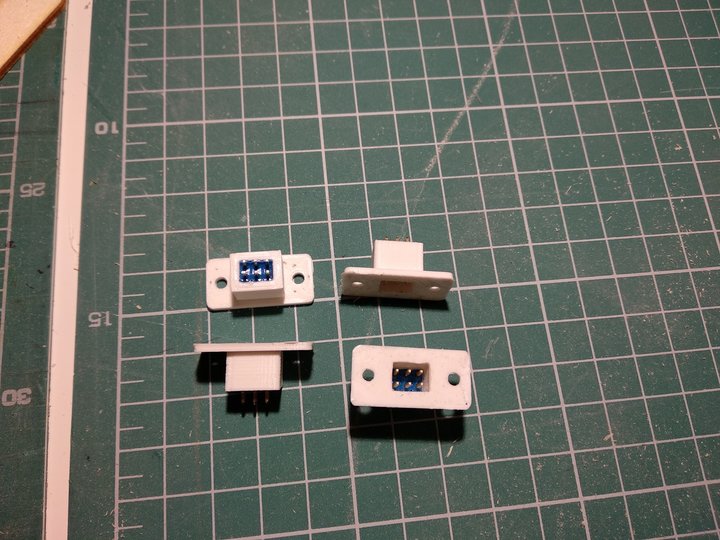

I w ten oto sposób zrobiłem sobie złącze do skrzydła, dwa kanały - lotki, hamulce.

Tu spakowany plik STL, do wydruku.
Ja drukowałem z PLA, 210 stopni stół 60.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Ja takie połączenia, dla uproszczenia i zmniejszenia masy robię prze 4 piny - dwa to zasilanie a dwa to sygnały z serw. W skrzydle w okolicach hamulca (klapy) zasilanie się rozgałęzia.
W kadłubie zasilanie idzie z jednego kanału odbiornika (lotka lub hamulec).

Też tak zrobiłem w Czajce.
Ale tu ze względu na to, że to duży model, długie odległości, zdecydowałem się pociągnąć zasilania oddzielnie.
Trochę się obawiam ewentualnych strat zasilaniu, co by nie było typowe przewody do serwa mają dość mały przekrój.

Na formatki jeszcze czekamy, więc szykuję co się da.

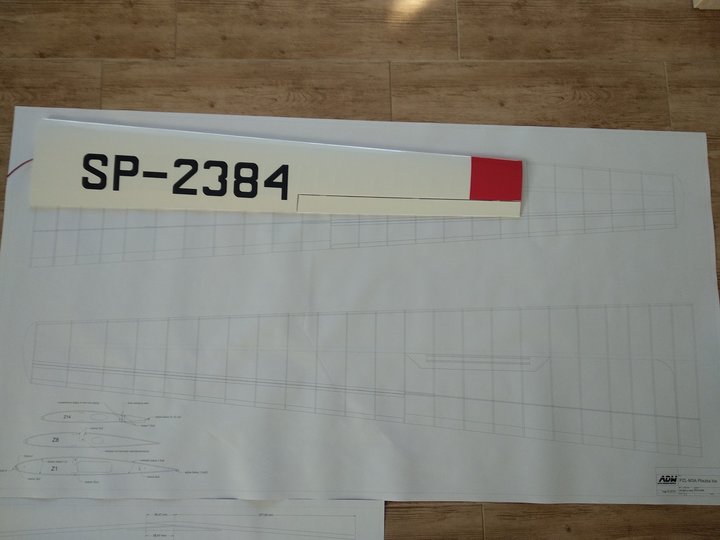

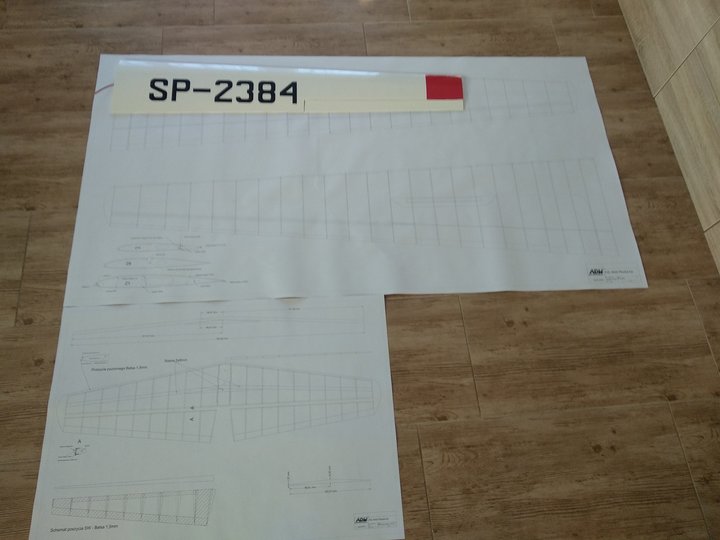

Plany gotowe, przymiarka do skrzydła Foki C, będzie kawał płata

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Co przewidujesz na pokrycie? "Koveral" plus akrylowy samochodowy lakier srebrny metalik? Czy srebrna folia? Jest taka jak wypolerowany chrom. Tylko trzeba wtedy latać w ciemnych okularach albo przy pochmurnej pogodzie.
https://sklep.modelarnia.pl/p7793,folia ... 1-090.html

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek

Temat jest bardzo szeroki i wiele rozwiązań branych pod uwagę. Cały czas pytam, szukam i analizuję, jak ten model pokryć/pomalować. Co do powierzchni kadłuba i innych pokrytych balsą/laminatem, to sprawa wydaje się być w miarę prosta. Otrzymałem od mojego speca od lakierów zapewnienie, że jest taki lakier akrylowy, nawet widziałem na żywo pomalowany element, który idealnie imituje fakturę aluminium. Jest to bardzo drobny pył Al, z bazą i dodatkiem utwardzacza. Po pomalowaniu przeciera się powierzchnię specjalną wełną, papierem.... No zobaczymy. Tutaj jestem teoretycznie przygotowany, praktycznie podobnie. Malowanie mam opanowane . Co do powierzchni pokrytych płótnem to jeszcze trwają analizy. Biorę pod uwagę koweral, folię oratex w kolorze Al ewentualnie białą i malowanie. Mam nadzieję wykonać próbę w trakcie budowy modelu.
Ogólnie cały ten etap ma spowodować aby powierzchnia modelu nie wyglądała jak "nówka, blaszka audiczka srebrny metalik" . Chodzi o to aby wyszło naturalnie.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

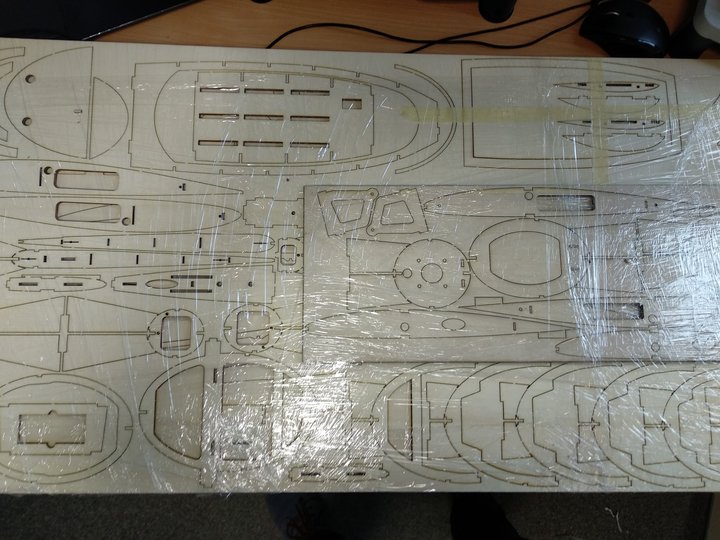

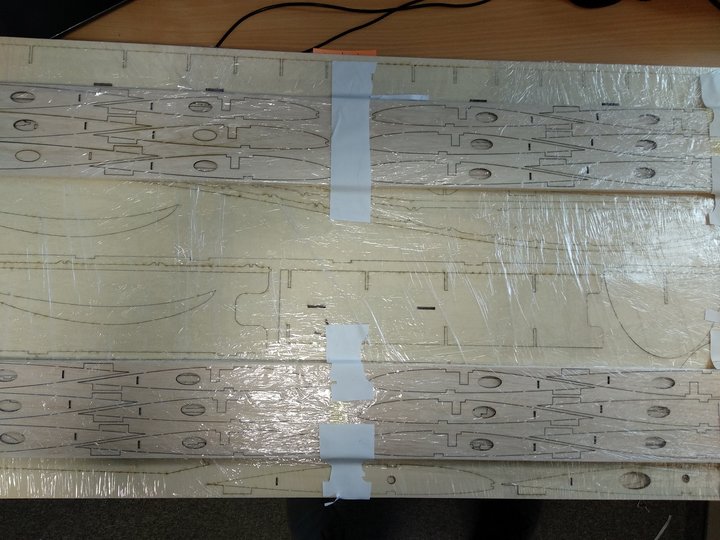

Formatki przyjechały, wstępnie wygląda to bardzo dobrze.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Trochę wazelinki :
Bo wiadomo jaka ekipa to projektowała

_________________
Pozdrawiam Krzysztof
Piłeś- nie pisz!

Dzięki za zaufanie ale coś tam się znajdzie, kilka drobnych już mam.

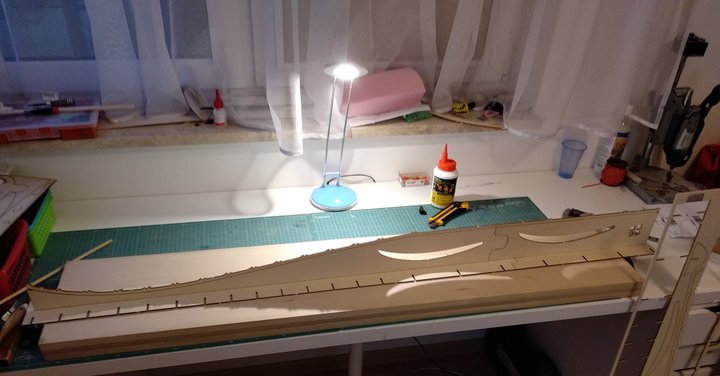

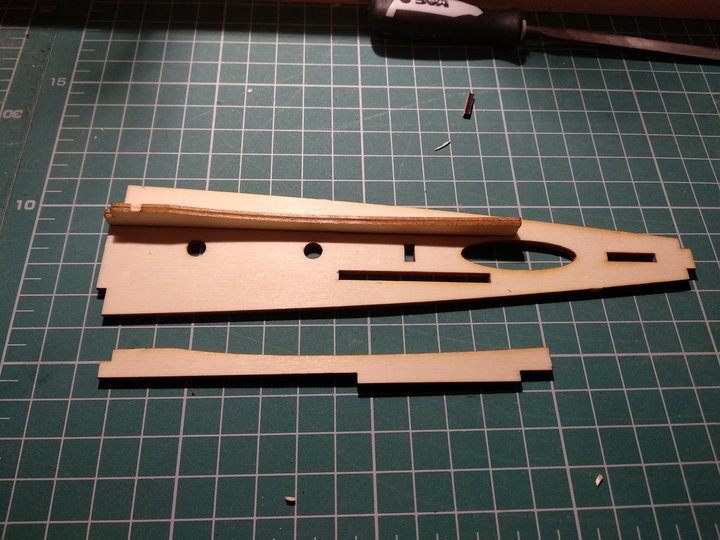

Ale do rzeczy, zacząłem od sklejenia podstawy i stępki.

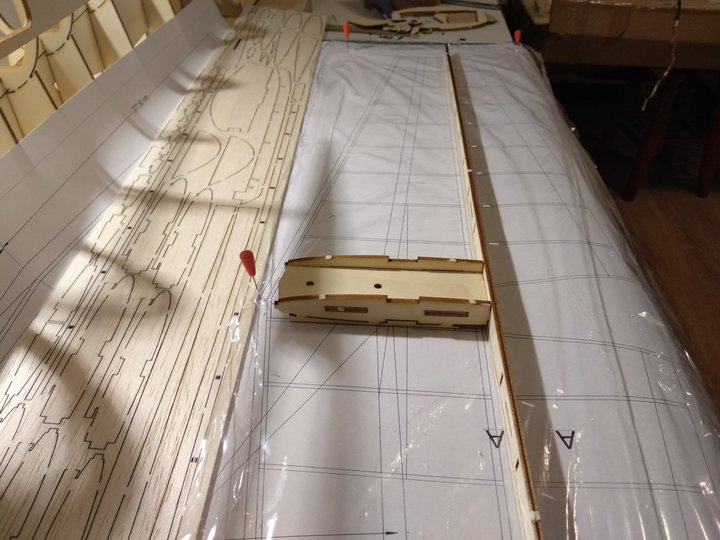

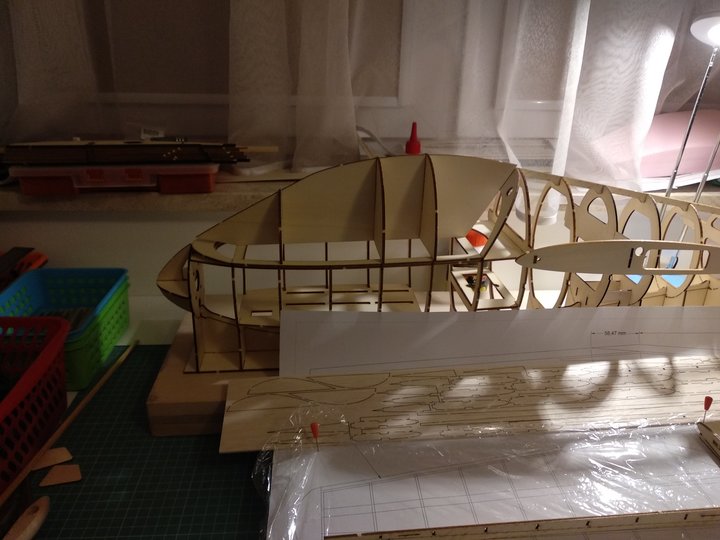

Potem zaczęło się składanie na sucho

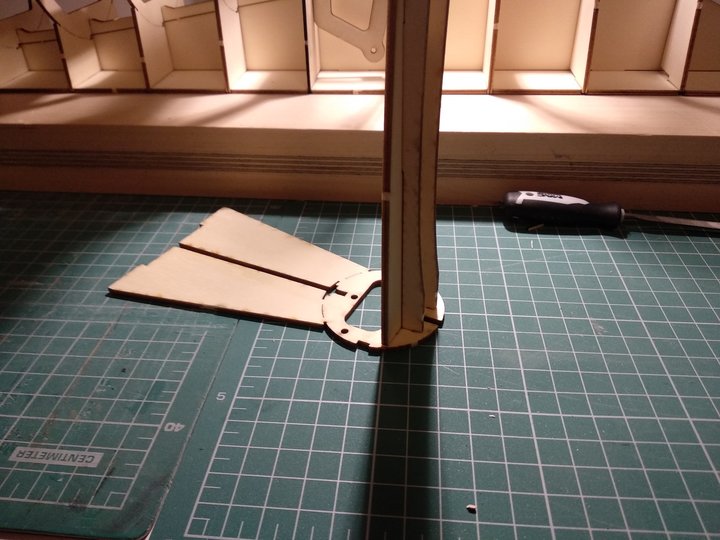

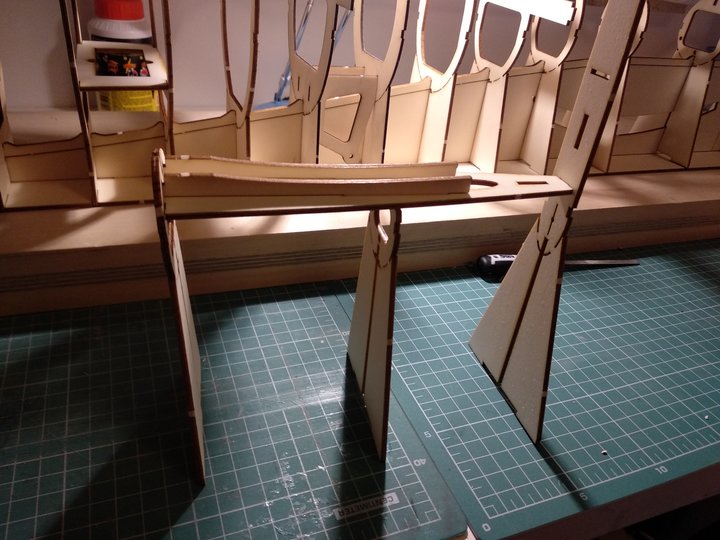

Zbliżenie na detal ogona - łoże poziomego

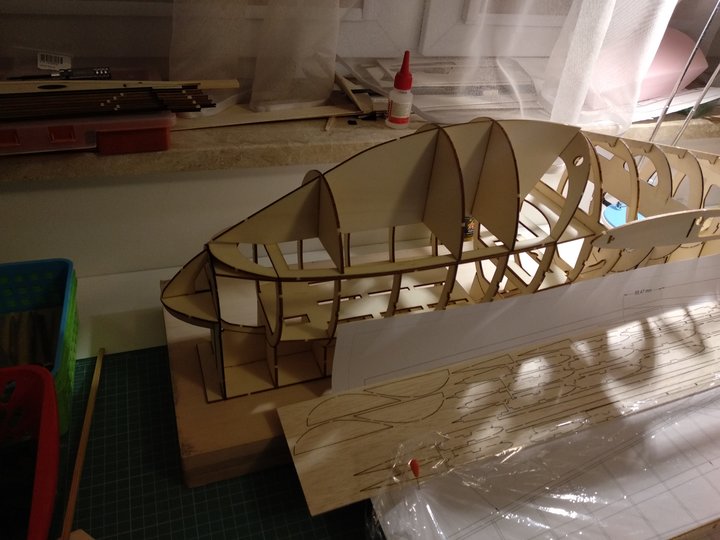

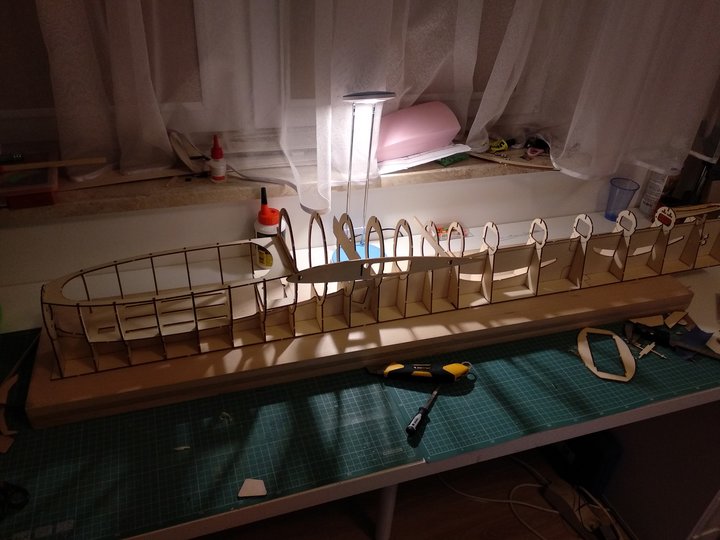

Ogólne zdjęcie kadłuba:

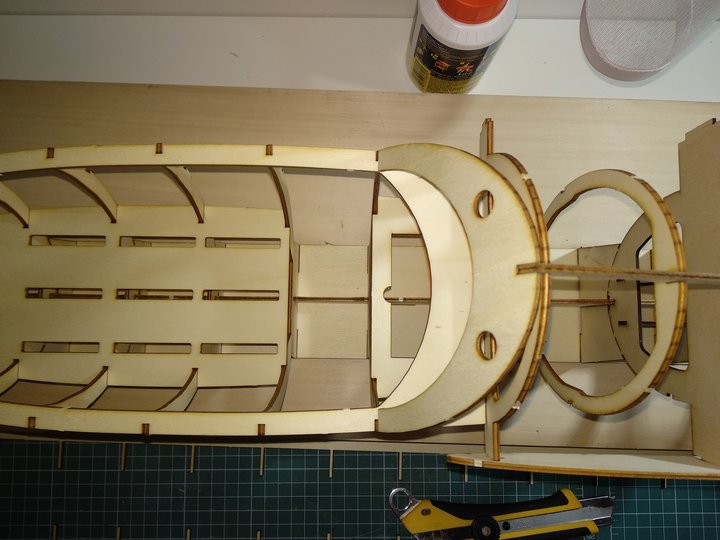

To pierwszy błąd, nie zauważyłem, że ramka przykrywa mi mocowanie serw.


Można przesunąć o jeden wcześniej, i dokleić listewki mocujące, ja zobaczę, jak już wzmocnię półkę i wytrasuję otwory na serwa, czy nie wystarczy zrobić otworu w półce na prowadzenie śrubokręta.

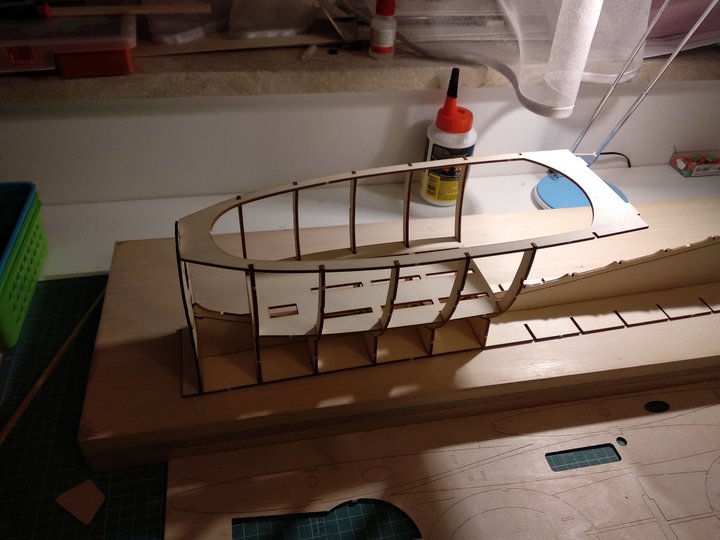

Widok, linii kabiny


Przymierzyłem też poziomy

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Żona zrobiła mi niespodziankę i dopiero teraz wręczyła paczkę. Czarownica jedna...
Paczka wygląda jak telewizor 65". W końcu to nie malusi model.

Schody? Jakie schody! Nawet nie mówiłbym o wpadkach. Budowałem niedawno na zlecenie makietę dla klienta. Zakupił ją z polecenia, ze znanego francuskiego forum. 50% elementów trzeba było poprawiać. A dał za to średnią krajową... Za short kit!

_________________
Pozdrawiam Krzysztof
Piłeś- nie pisz!

Myślałem, że powstanie jeden egzemplarz . Czy dobrze zrozumiałem, że może być ich więcej? W kabinie miejsca jest ho, ho. Można poszaleć z wyposażeniem
