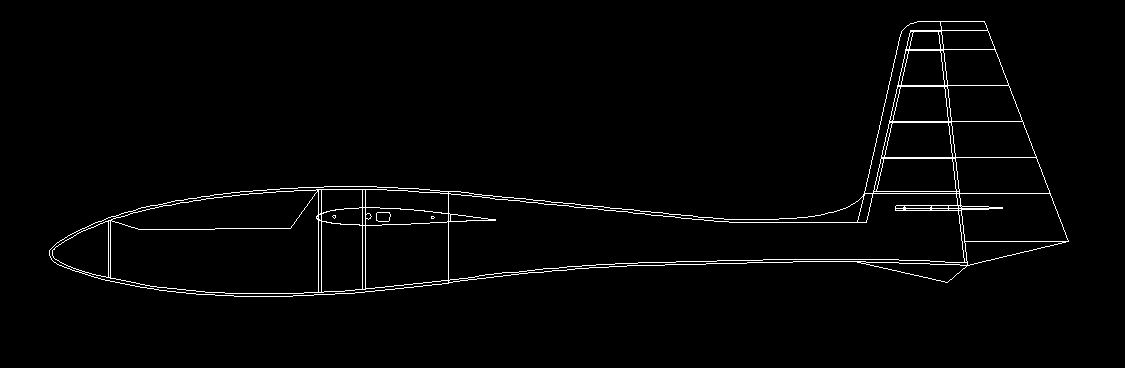

Wymyśliłem nowy model ....troszeczkę wzorowany na Qarku i Le Fish (?). Prezentuję dwa zrzuty z ekranu.
Jestem bliski zakończenia przenoszenia elementów modelu na formatki, myślę, że dwa, trzy dni oddam do cięcia.
Kilka szczegółów dotyczących modelu:
- rozpiętość 160 cm
- profil SB-96 v
Na fotkach wersja podstawowa. Planuję zrobić jeszcze wersję moto i szkolną na innym profilu. Zasadniczo do jednego kadłuba mają pasować obie pary płatów.
Szybowiec jest prosty, większość części będzie na formatkach, konstrukcja tradycyjna. Ma być szybki w budowie. Traktuję ten projekt jako wprawkę przed poważniejszymi projektami

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Ładnie się prezentuje, szczególnie kadłub mi się podoba, smukły i ma dobre proporcje.
Natomiast płat jakby trochę ciężkawy wizualnie, myślę, że gdybyś zrobił wydłużenia model zyskał by na wyglądzie.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Taki jest zamiar, plan. Specjalnie zastosowałem płat o małym wydłużeniu /8/ i prostokątny obrys. Model ma być do tzw. "plecaka", szybki szybowiec na zbocze albo na loty w trudnych warunkach pogodowych - wiatr - i do fikania . Zobaczę jak będzie latał....wtedy na pewno pobawię się z większymi wydłużeniami.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

A mnie się taki kształt podoba. Przy cięciu żeberek laserem wcale nie ma więcej roboty.

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

Hmm...Mirek, już pozamiatane, formatki zrobione , ale na pewno będą kolejne wersje, oczywiście po udanym oblocie.....

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Kolejny ambitny projekt. Bardziej mi "leży" projekt skrzydła Mirka, ale prostokąt prostszy do wykonania. Obrys kadłuba OK.

_________________
...Kto nie ma wyczucia prędkości i wydoskonalonej precyzji ruchów niewiele zwojuje....

Pozdrawiam: Tadeusz

Trochę przyhamowało mnie mocowanie poziomego. To co było na zdjęciach wcześniej, nie pasowało mi zbyt pracochłonne i "skomplikowane". Parę wieczorów gapienia się w ogon Kumaka i wymyśliłem coś takiego. Poziomy wklejany na stałe na podstawę pionowego. Musiałem zmienić narysowane już formatki kadłuba i poziomego. Wydaje mi się, że teraz będzie dobrze ....impas i kryzys w realizacji projektu pokonany Jadę z szybowcem dalej

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Gratuluję Ci przejścia na projektowanie w CAD.
Nie wiem czy ja kiedyś się tego nauczę.
Napisz, proszę, jak przeszedłeś etap z rysowania "na kartce" do takiego projektowania i co to Ci daje.

_________________
Pozdrawiam.
Stefan.

Też nie wierzyłem No cóż....korzystam z Autocada 2011 PL wersja studencka. Na początku kilka lekcji u córci, wiesz, jak narysować prostokąt, okrąg i takie tam...później niezastąpieni koledzy z forum .... godziny, dziesiątki godzin samokształcenia, a jak czegoś nie wiedziałem to znów pytania na forum. Co mi to daje? Płat jestem w stanie w kilka godzin zaprojektować i rozłożyć na formatkach.....tutaj oszczędzam czas. Usterzenie podobnie, większą trudnością jest kadłub, dlatego taki projekt jak Kumak - chcę nabrać doświadczenia w takim projektowaniu. Zasadniczo mało wiem jeszcze. To ma być mój pierwszy model zaprojektowany całkowicie na komputerze Zobaczymy co z tego wyjdzie .
A na kartkach rysuję dalej

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Mam nieukrywaną awersję do tych wszystkich programów ...
Starczy mi innych w pracy .
Kiedyś porównywałem próbę wykreślenia kilku elementów i wykonania ich klasycznie z planów rysowanych na papierze ..
wynik był taki że wykonałem 2 komplety skrzydeł w czasie gdy nie nakreśliłem nawet jednego płata!
Dup@ jestem i podziwiam Wasze umiejętności i zacięcie
