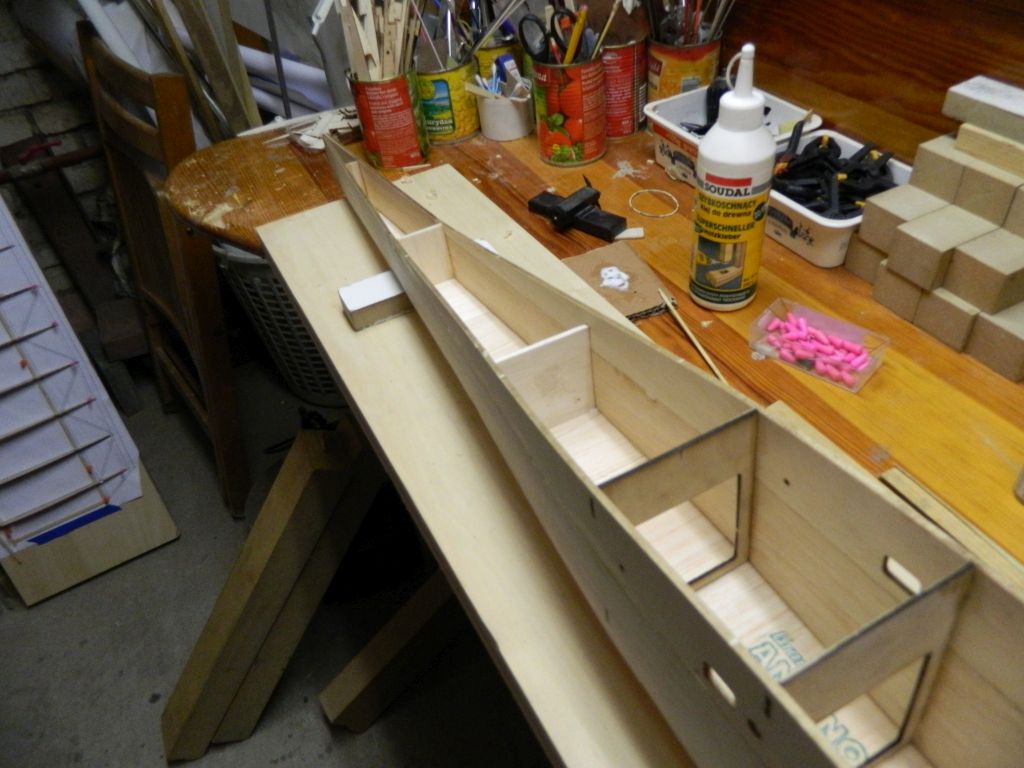

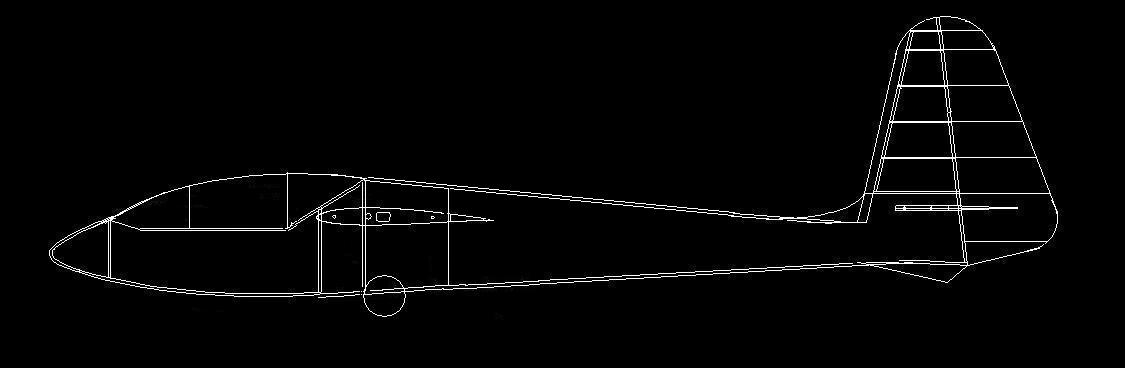

Na zdjęciach sposób w jaki nadałem obrys kadłuba z widoku z góry, część ogonowa.....przednia część, kształt wynikający z wygięcia balsy. W tylnej części kadłuba wstawiłem trzy wręgi z balsy 3 mm, tak na "oko" , żeby ustabilizować obrys. Spód oklejony kawałkami balsy 3 mm i wstępnie oszlifowany.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

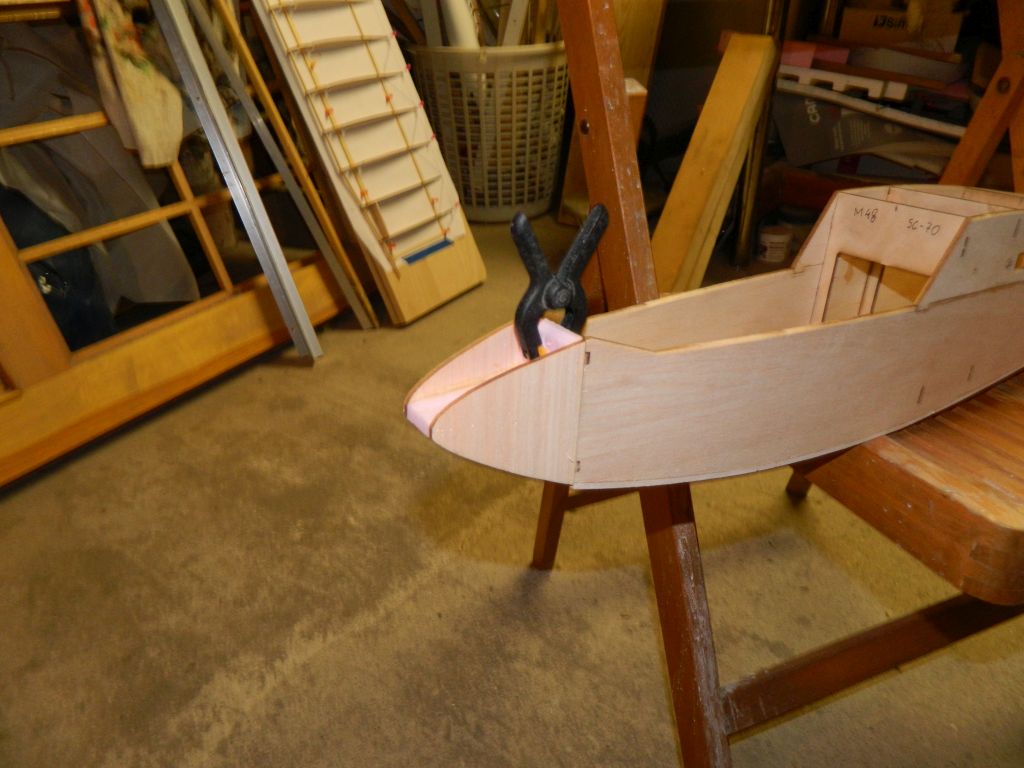

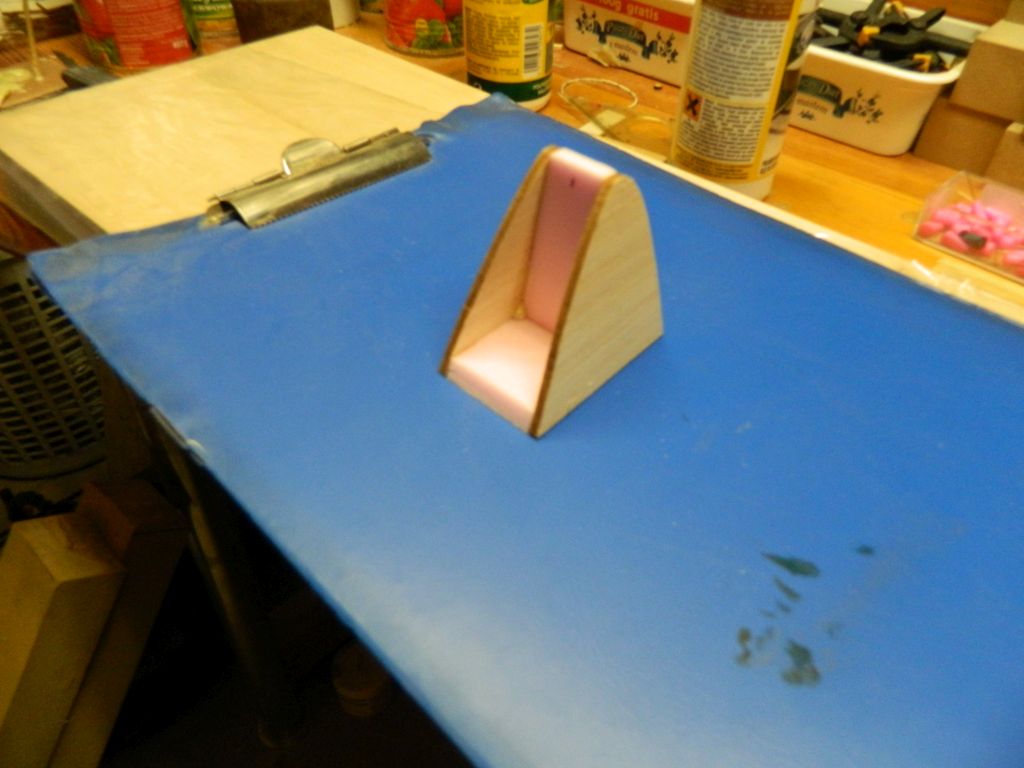

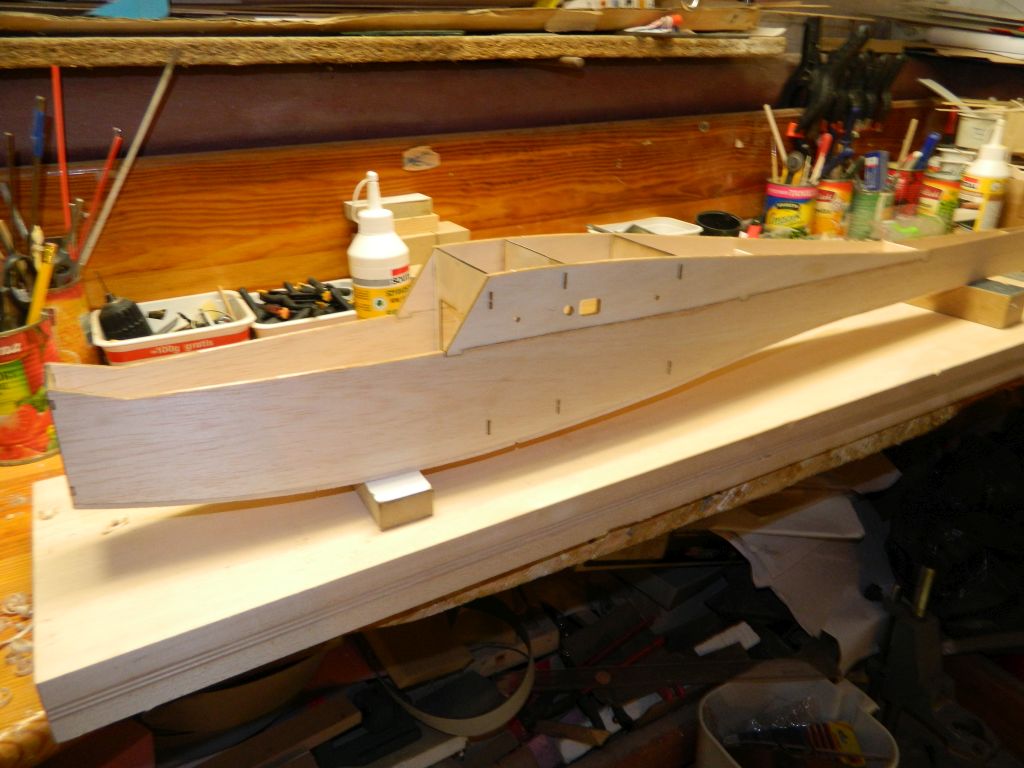

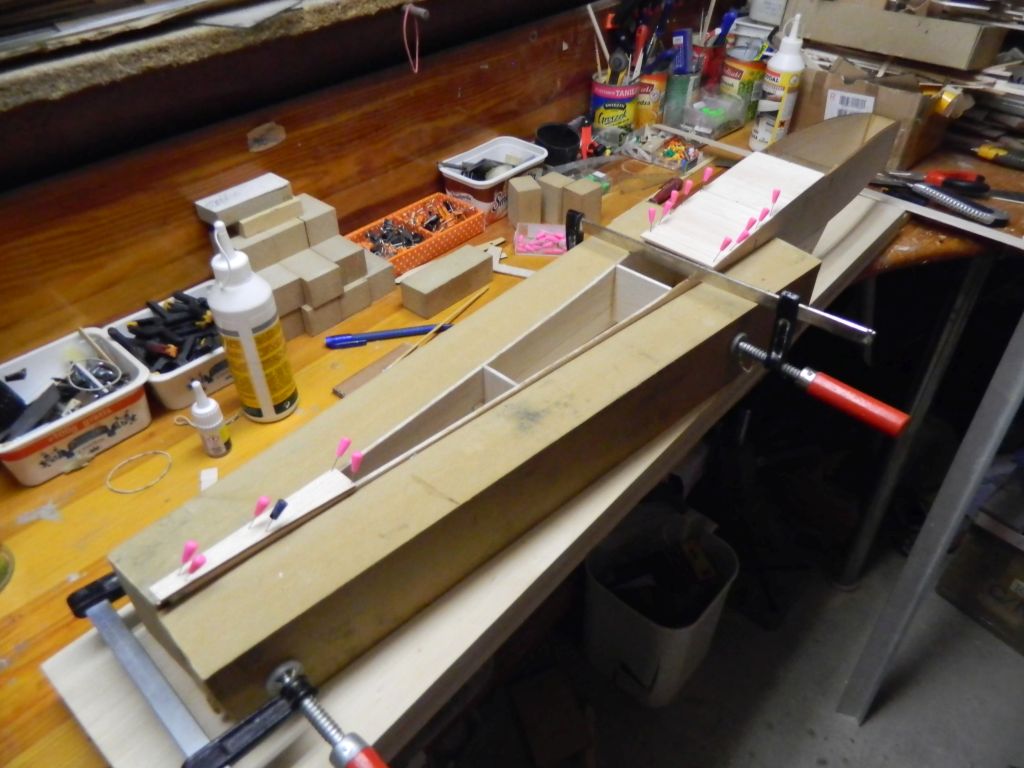

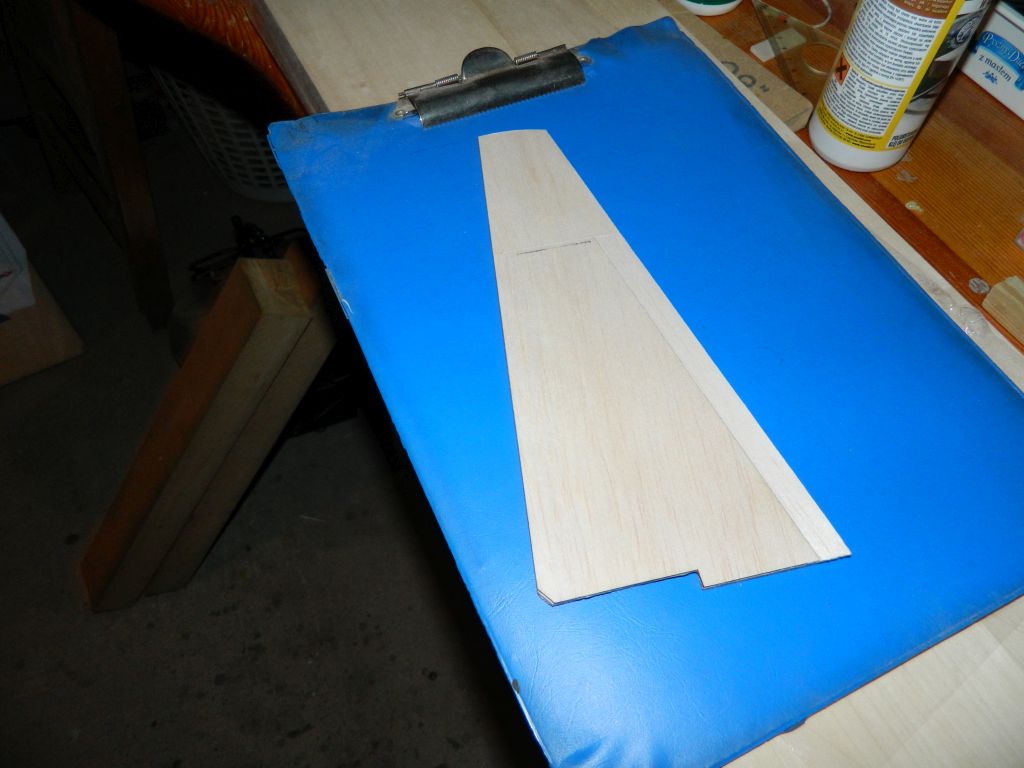

Kadłub sobie leżakuje....zabrałem się za pion. Skopałem go w czasie projektowania, umknęło to mojej uwadze, postanowiłem jednak wykorzystać gotowe elementy, dlatego taka mozaika balsy na pokryciu. Pokombinowałem również z dziobem szybowca.....właściwie to nie wiem dlaczego nie pozostawiłem go razem z resztą kadłuba, ale trudno. Na prowizorycznym stelażu ze styroduru, ustawiłem oba boczki względem siebie. Po oklejeniu góry i dołu balsą 3 mm, styro zostanie usunięte, to będzie komora balastowa.

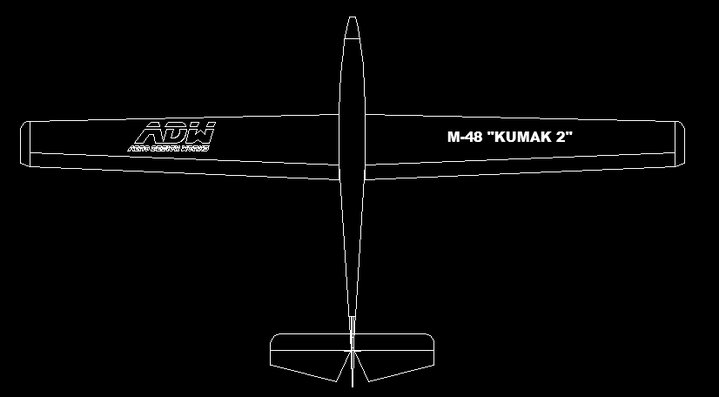

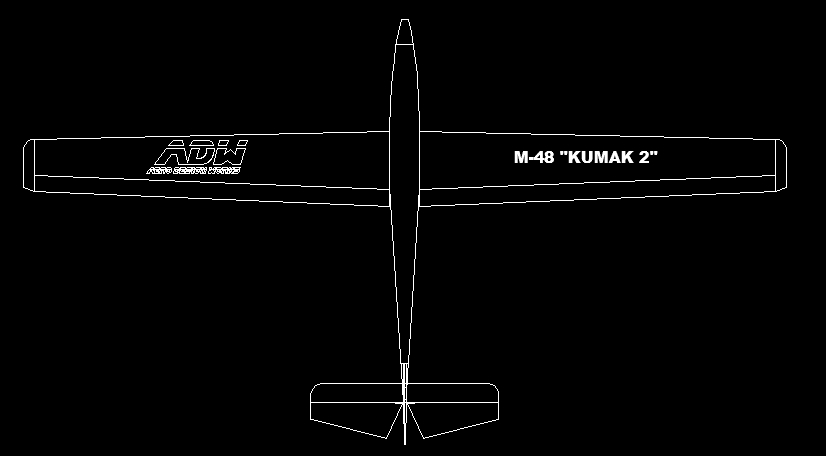

Tak z nudów i w chwilach wolnego czasu - w pracy - rysuję "Kumaka 2".... inny kształt płata, większa rozpiętość, inny profil /SD7037/ i wznios 1 st. Reszta zostaje. Dodam tylko, że płat, ten drugi będzie pasował do budowanego kadłuba

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Na Kumaka 2 to się piszę. Czekam z niecierpliwością na formatki. Wybacz, ale Kumak 1 nie bardzo mi przypadł mi do gustu. W Kumaku 2 trochę zmieniłbym kadłub z usterzeniem pionowym ala Mucha. Tak, aby zalatywał lekko myszką. Trochę trąciłbym to makietowo. Mam po prostu bzika na upodobnianiu do oryginałów.

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

Cieszę się Mirku, że "2-ka" przypadła Ci do gustu Zmian raczej nie przewiduję, oczywiście po za płatami. Jedno co bym zmienił teraz to szerokość kadłuba....teraz jest 80 mm i chyba zmienię na 70 mm. Zresztą jak poszukasz w internecie to taki kształt pionu kiedyś był dość popularny. No zobaczymy po pierwszych lotach, wtedy może coś zmienię.....najważniejsze są własności lotne, sterowność, stateczność.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Potraktuj to jako moją luźną ,plastyczną wizję Kumaka 2 . Absolutnie nie chcę ingerować w Twój projekt ale moje upodobania co do kształtów są inne. Nie lubię współczesnych kijankowych kadłubów i wygiętych w banan cienkich skrzydeł współczesnych szybowców . Wiem,że aerodynamika wzięła tutaj górę i lepiej już się nie da. Jednak sentyment do staroci pozostał .

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

Z pionowym i sterem kierunku to spoko, nie będzie problemu, można odpowiednio zeszlifować, materiału jest nadmiar ....Kadłub to już większy problem
A może po prostu narysować taki sylwetkowy, prostokątny w przekroju i podobny technologicznie do "Kumaka" szybowiec na wzór Muchy 100, Ter, Std, Jaskółki, Foki....no nie wiem. Skrzydełek mam parę zrobionych, czytaj narysowanych, zawsze coś można dopasować, może ktoś pomoże, taki prościutki modelik, szybki w budowie i dobrze latający .

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

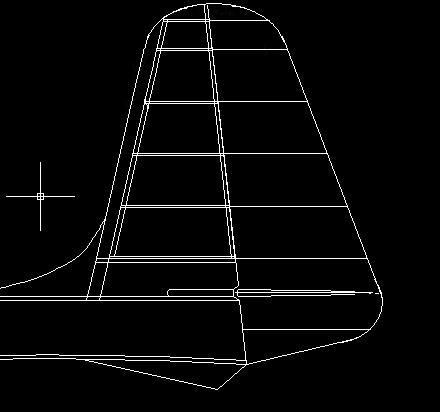

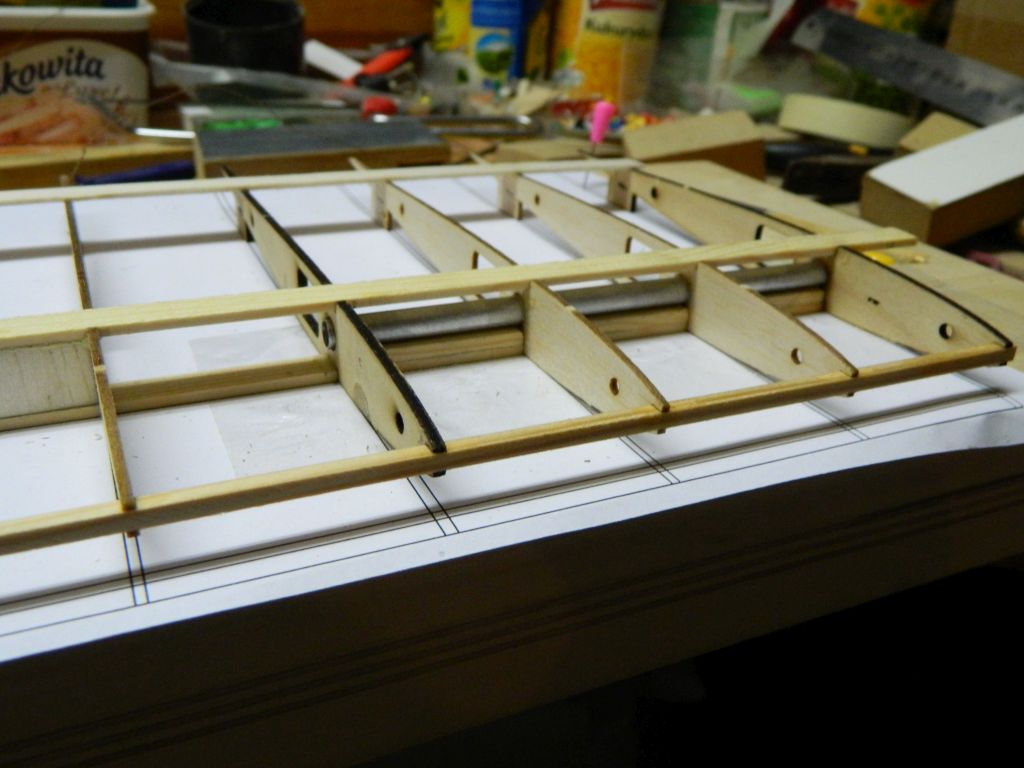

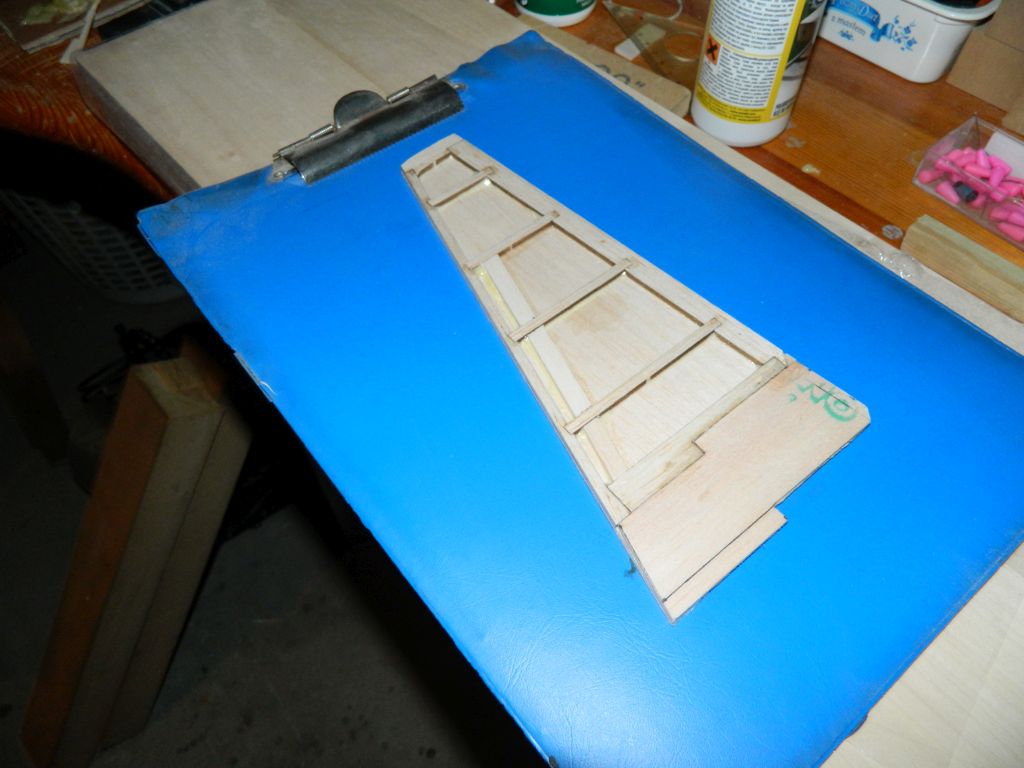

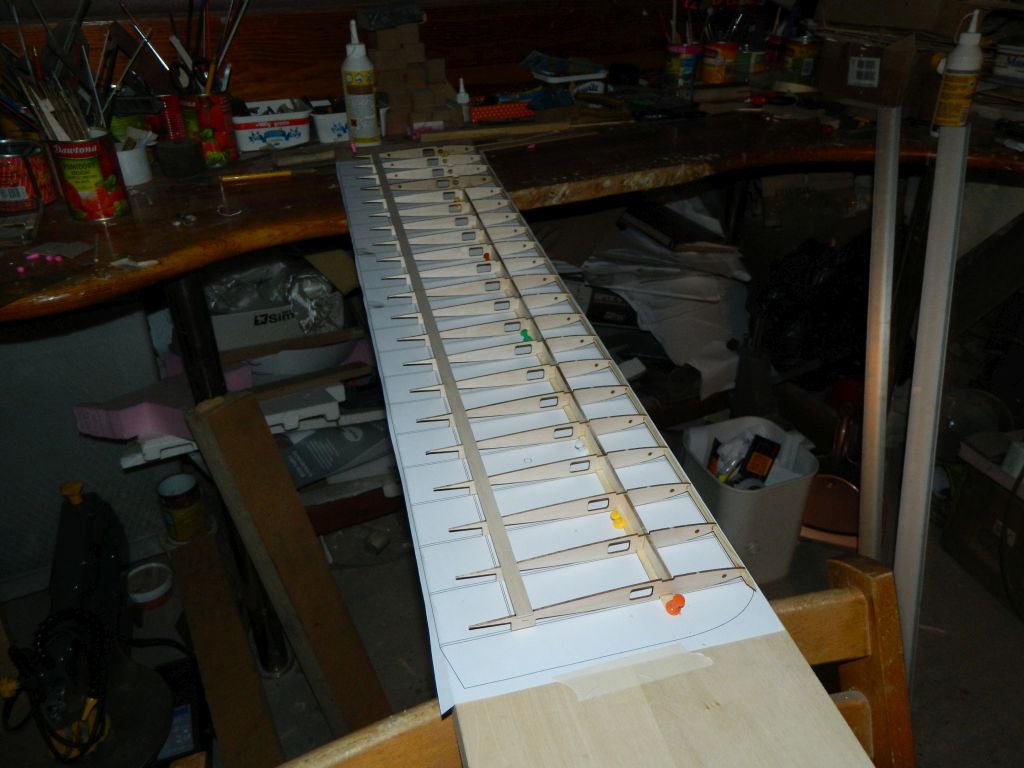

Wydrukowałem rysunki warsztatowe płatów i usterzeń, ruszam dalej, na razie kadłub na bok. Złożyłem jeden płat, oczywiście nie nie obyło się bez kiszki......przekładki międzydźwigarowe za szerokie o 1,5 mm, grubość żebra .... Muszę poprawić na formatkach.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Widzę milo że spasował Ci CAD , do dobrego szybko się można przyzwyczaić
Czytałem na pfmrc dyskusję w Twoim temacie. Dobrze że tu nie ma takich spinek.

No tak u mnie liczy się czas, mogę szybko przejść z fazy projektu do fazy budowy....mało jeszcze wiem, ale staram się


Wiesz z jednej strony to jest śmieszne, a z drugiej bardzo interesujące nie przykładam do tego wagi....ot takie forumowe bicie piany

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Wkleiłem pochewkę na łącznik, między rurką a dźwigarem idealnie mieści się listwa sosnowa 8x3. Przykleiłem również drugi pas dźwigara.
