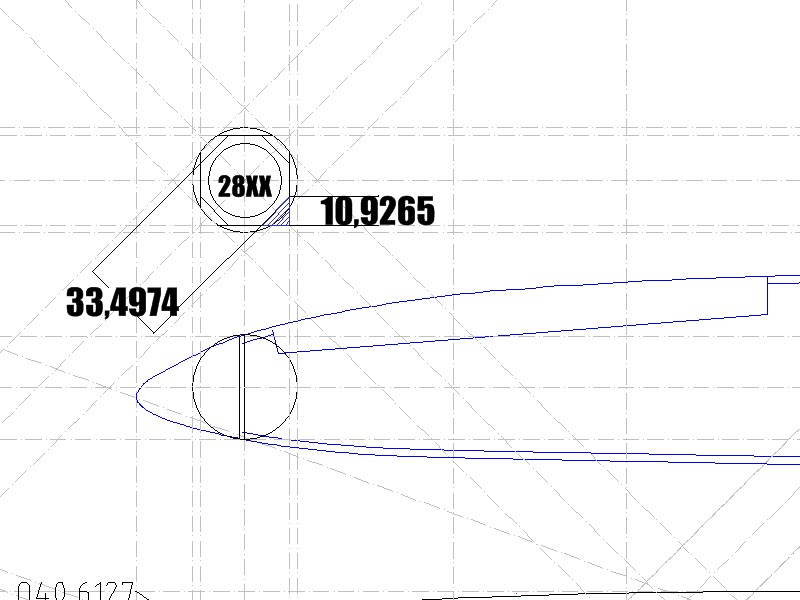

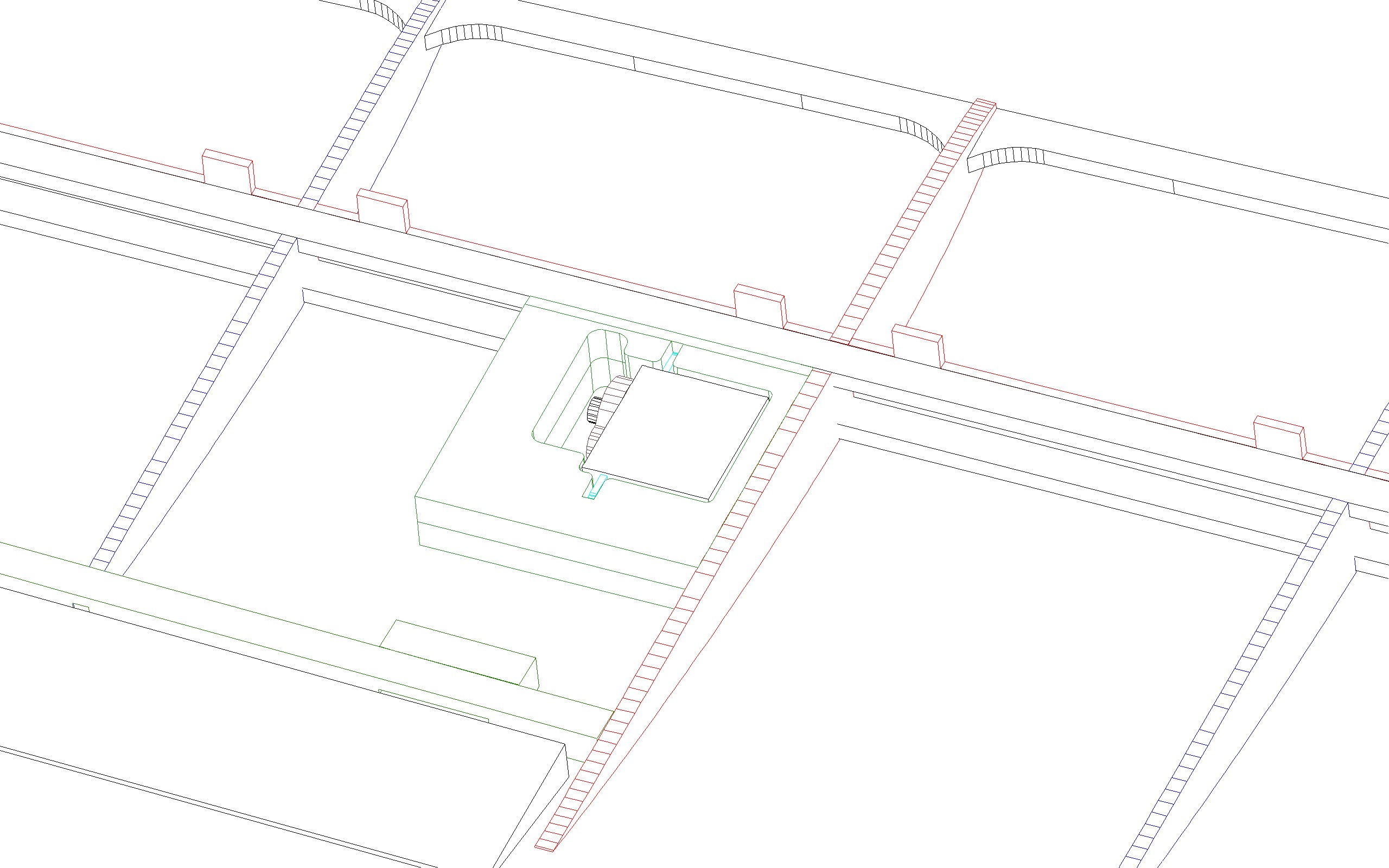

Tanie serwa spokojnie zmieszczą się do gniazda serwa.

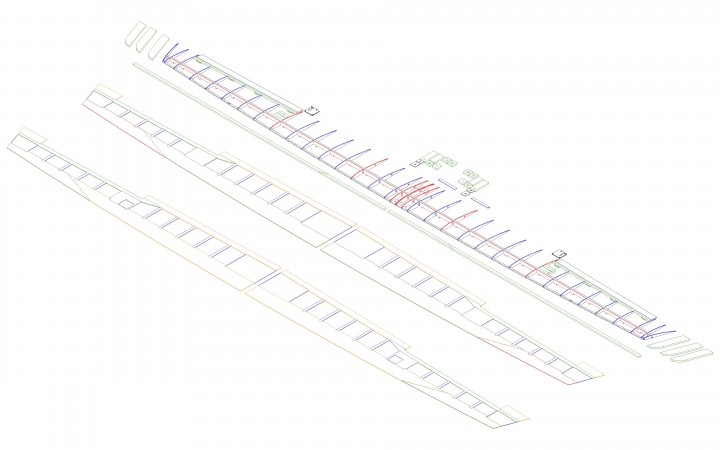

W zasadzie skrzydło rozrysowane, zostały jakieś pierdoły typu stopki i otwory na śruby.

Ostatnio to nawet zapominam jak sie nazywam, nie mam czasu na nic, ale jak by byla jakas kolejka na wycinanke Slawka to ja tez sie do niej zapisuje. JAK W DYM

_________________
Pozdrawiam

Grzegorz

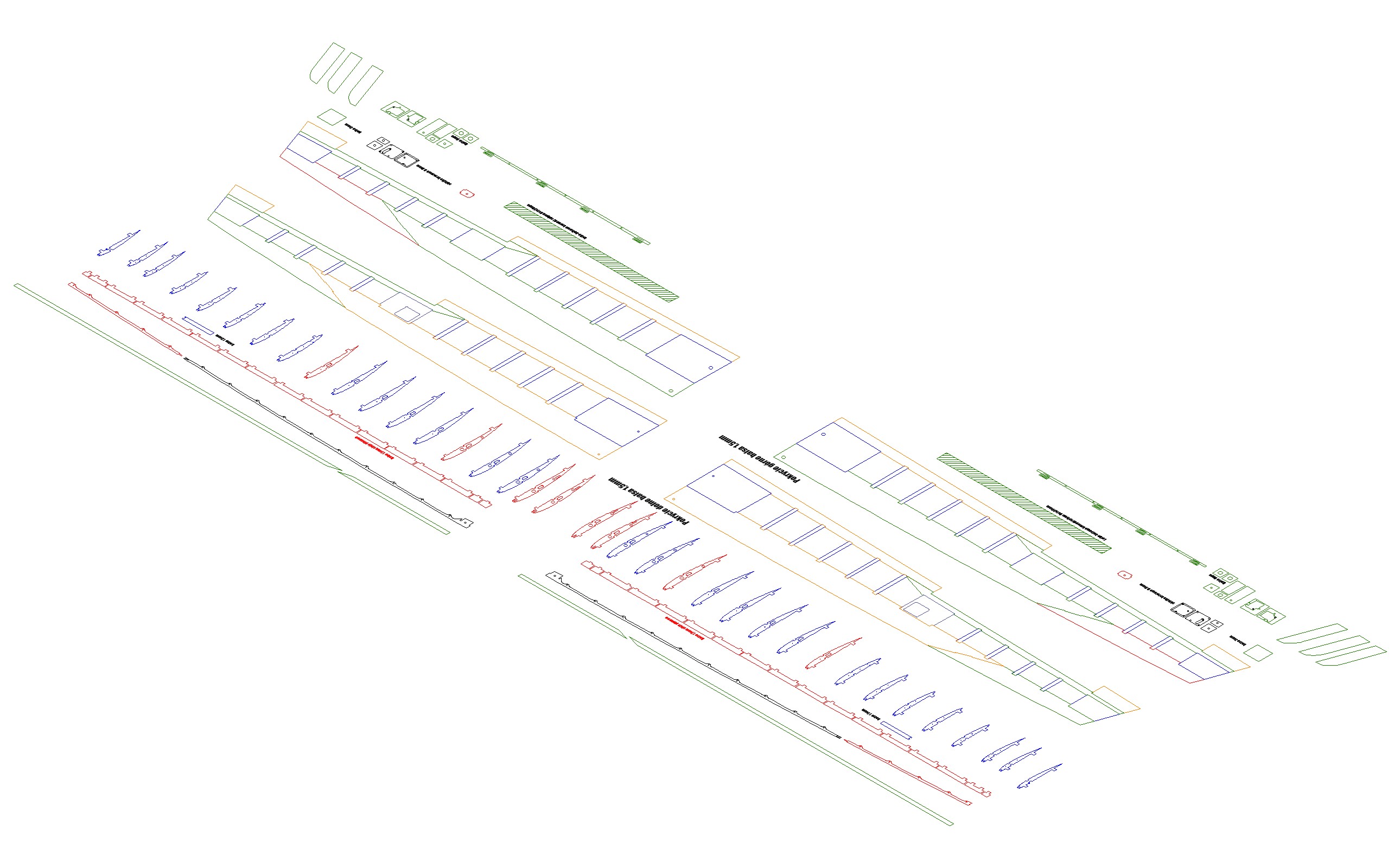

Jesteś już trzecią osobą w kolejce . Dokończyłem właśnie pokrycia skrzydeł, zmieniłem niektóre elementy w pokryciu dolnym po to żeby nie pomyliły się z górnym (ma to znaczenie)

Wygląda dobrze!

Jeśli będzie taka możliwość to i ja bym chętnie przytulił taki zestawik. Modeli piankowych mam już delikatnie mówiąc dość. Mają swoje zalety, ale widzę coraz więcej wad. A tu będzie dobra szkoła żeby podpatrzeć rozwiązania konstrukcyjne i zbudować coś samemu.

_________________
Szymon

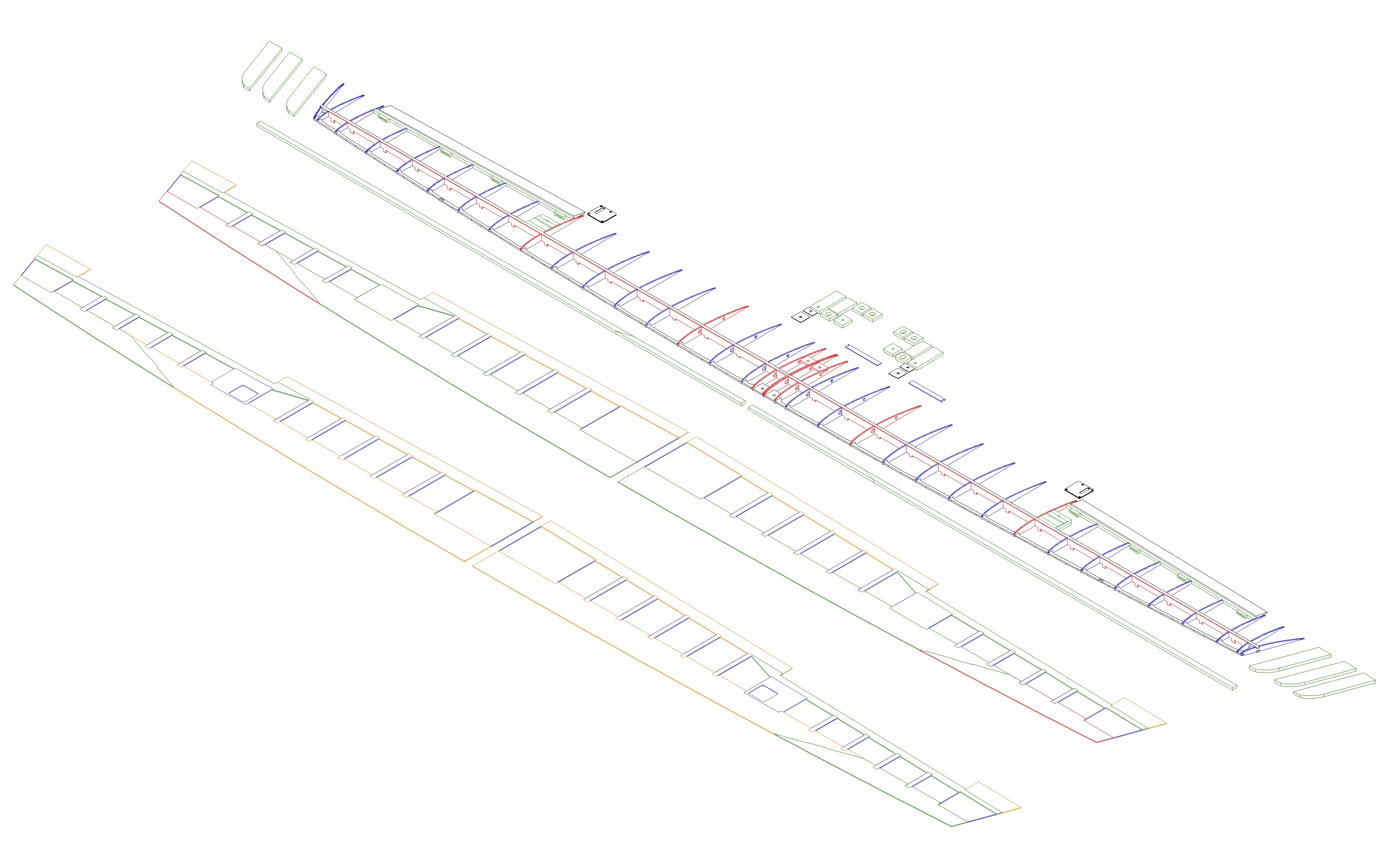

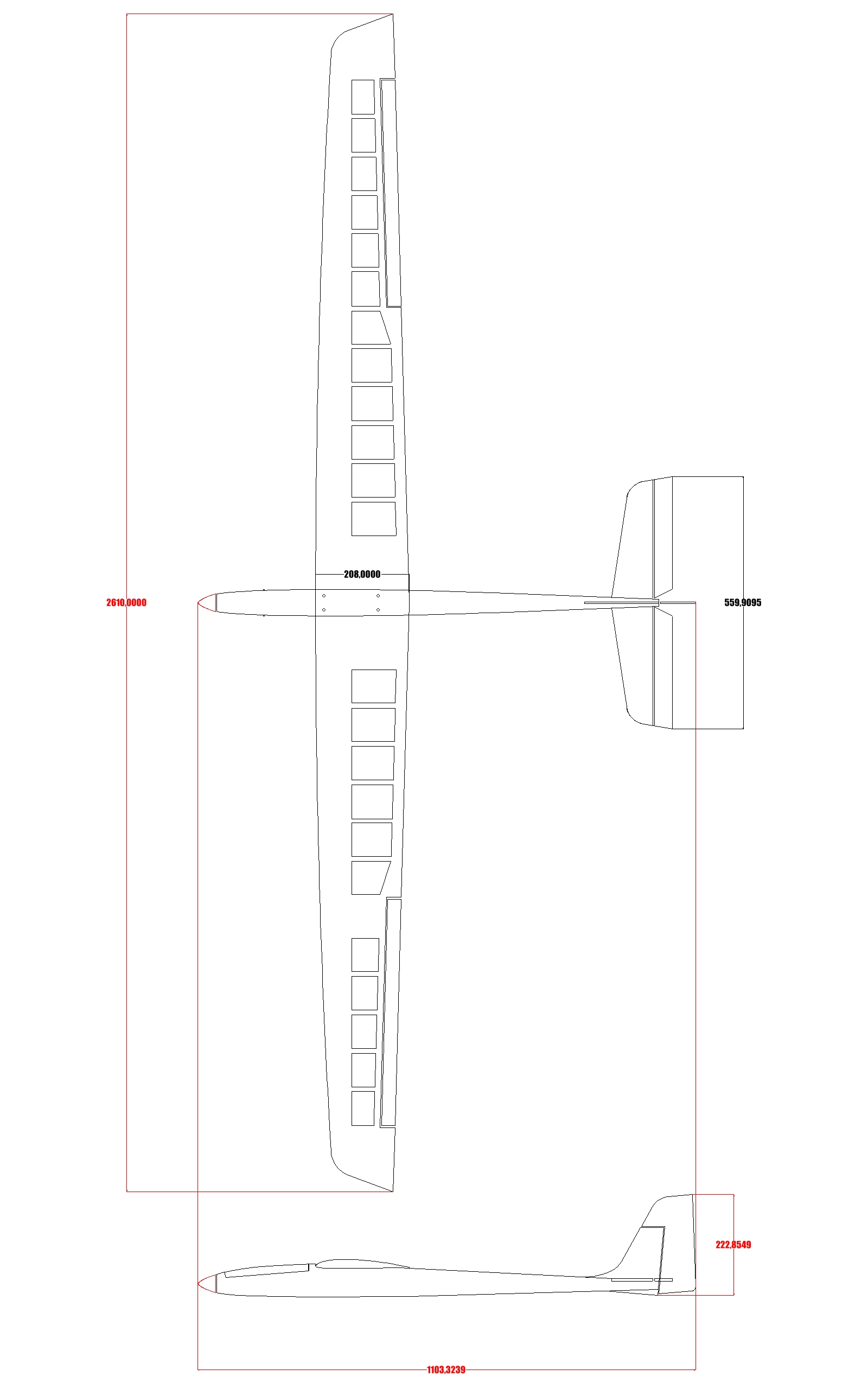

Zobaczy się co, jak, kiedy i jakie koszty. Praktycznie rzecz biorąc zakończyłem rysowanie skrzydeł.

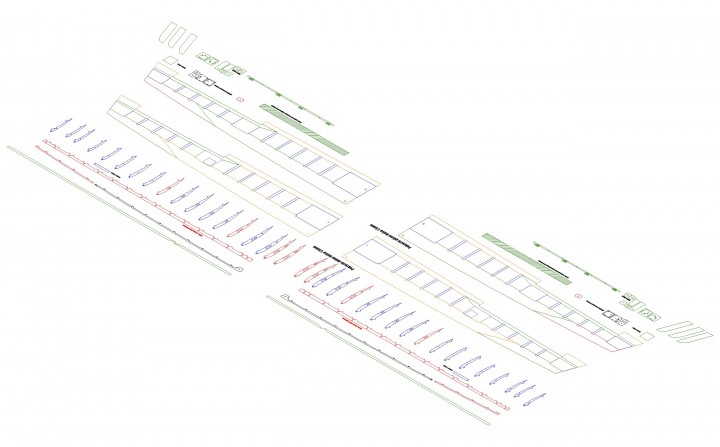

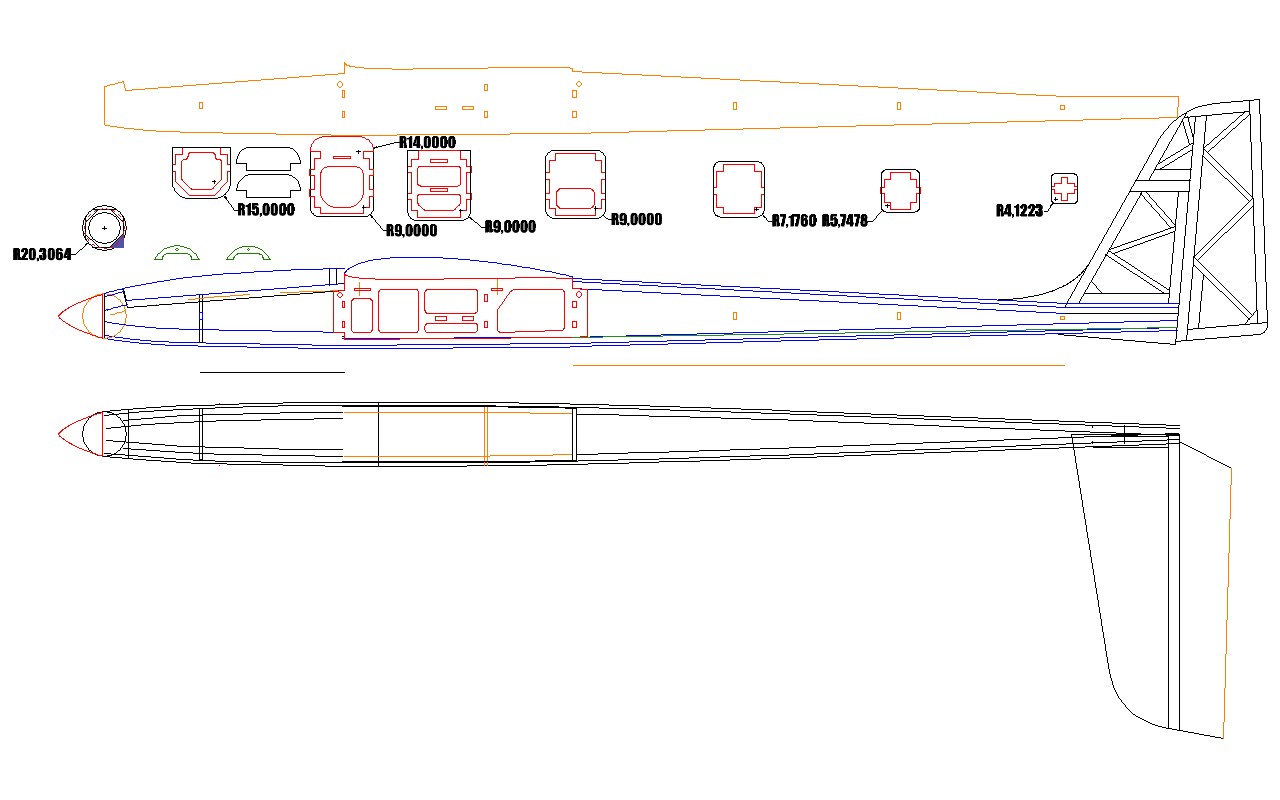

Elementy skrzydła narysowane , zabrałem się za kadłub. Zastosowałem kołpak o średnicy 40mm, mniejszy nie wchodzi w grę bo nie zmieściłby się silnik w kadłubie ( należy pamiętać że kadłub jest konstrukcyjny) . Silnik docelowy to 28XX ale zmieści się inny o średnicy do 32mm. Symulacja wykazała że nie będzie problemu z przejściem z krzywizny narożnika kadłuba o promieniu 9mm na promień kołpaka 20mm, Zastosuję listwę narożną trójkątną o przekroju 12x12mm która spełni jednocześnie rolę podłużnicy.

Silnik większy niż 28XX typu outrunner raczej będzie Ci trudno zmieścić ze względu na wyprowadzenie przewodów .
Jaki duży planujesz wznios płata ( z rysunków wnioskuję że pojedynczy i dość mały ) , nie doczytałem się nigdzie .

_________________
Nie ma takiego modelu który wyszedł by cało z każdej kraksy , ale są takie kraksy z których cało nie wyjdzie żaden model ....

Pozdrawiam Tomek

Silnik raczej większy nie będzie potrzebny, wzniosu nie przewiduję, przynajmniej dla siebie. Żaden problem zrobić 1-2st.

Zrobię jednak wznios- 1,5st.

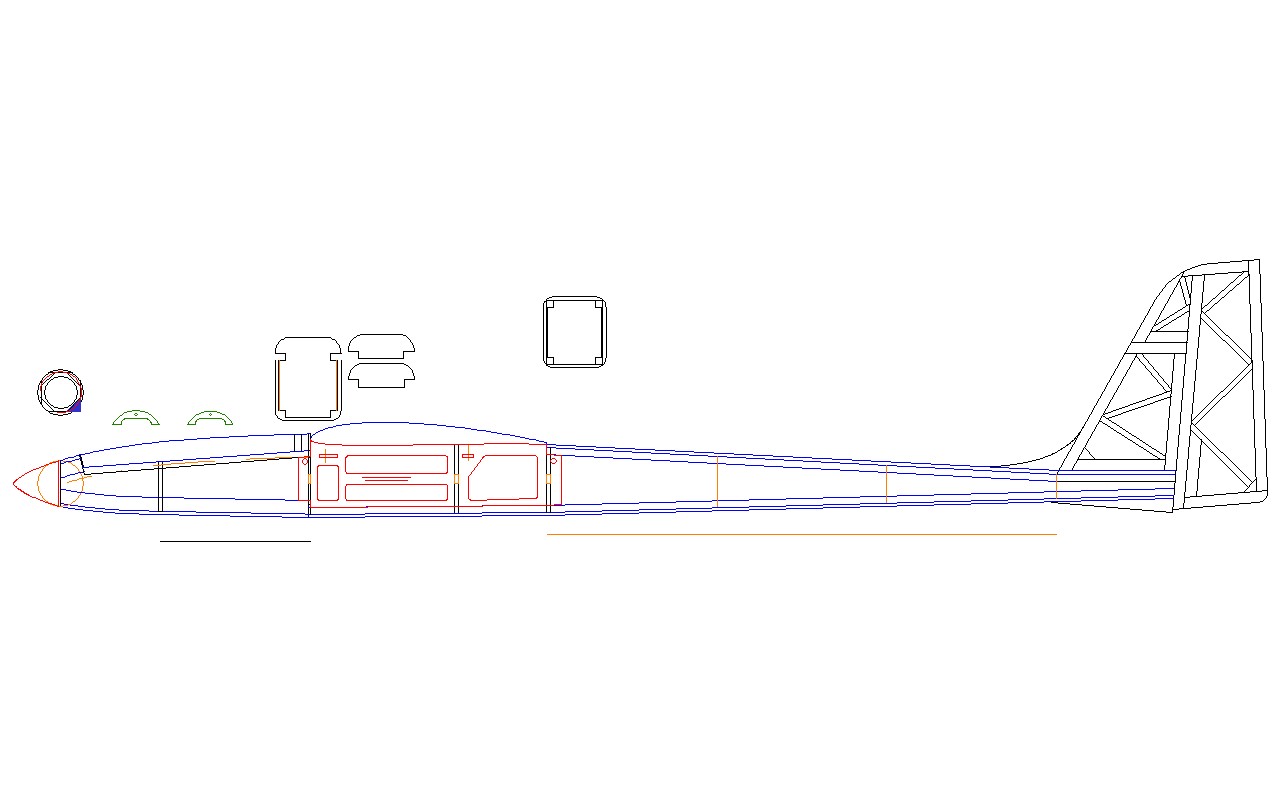

Zabrałem się za kadłub.

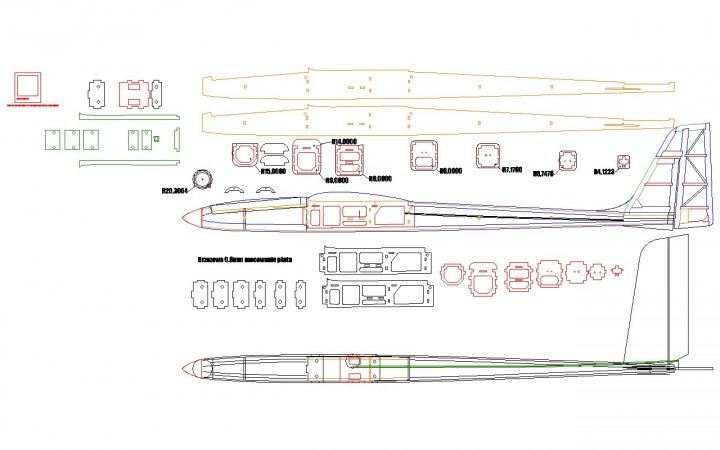

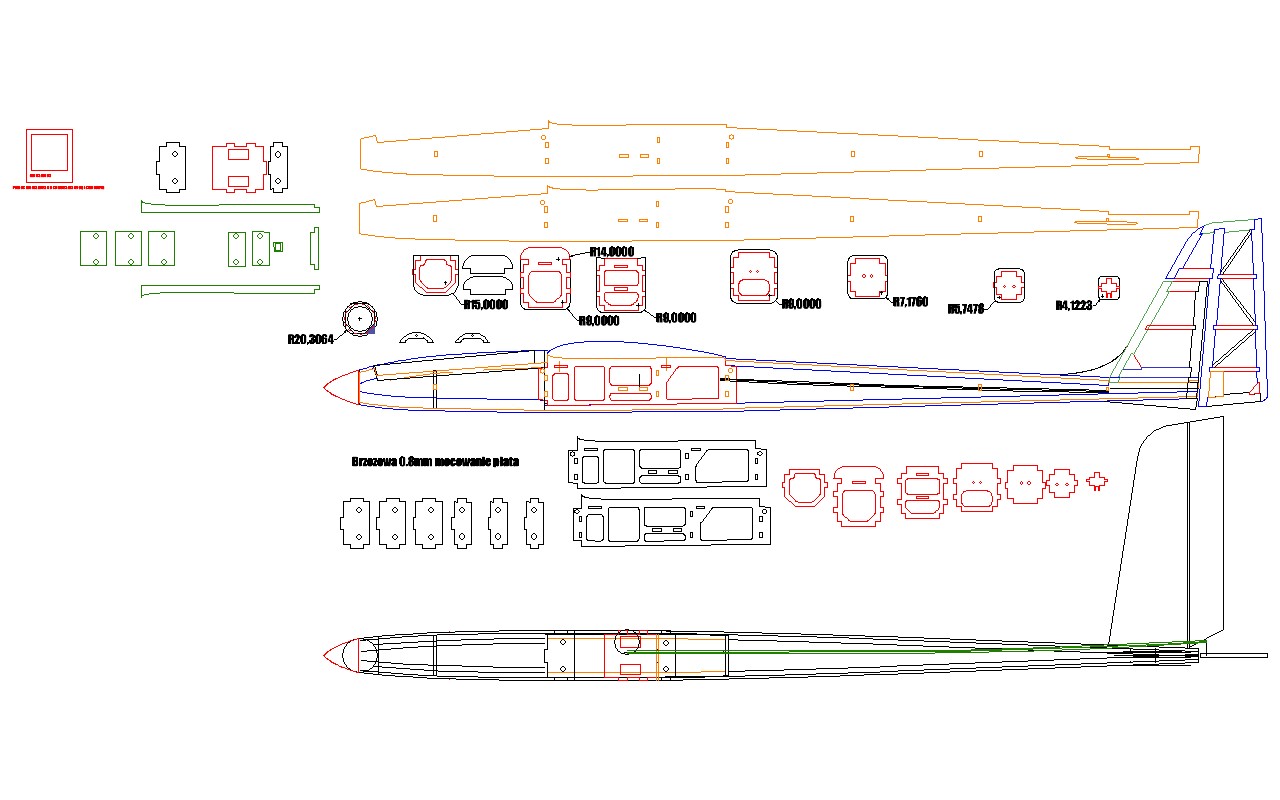

Kadłub i pionowy prawie gotowy.

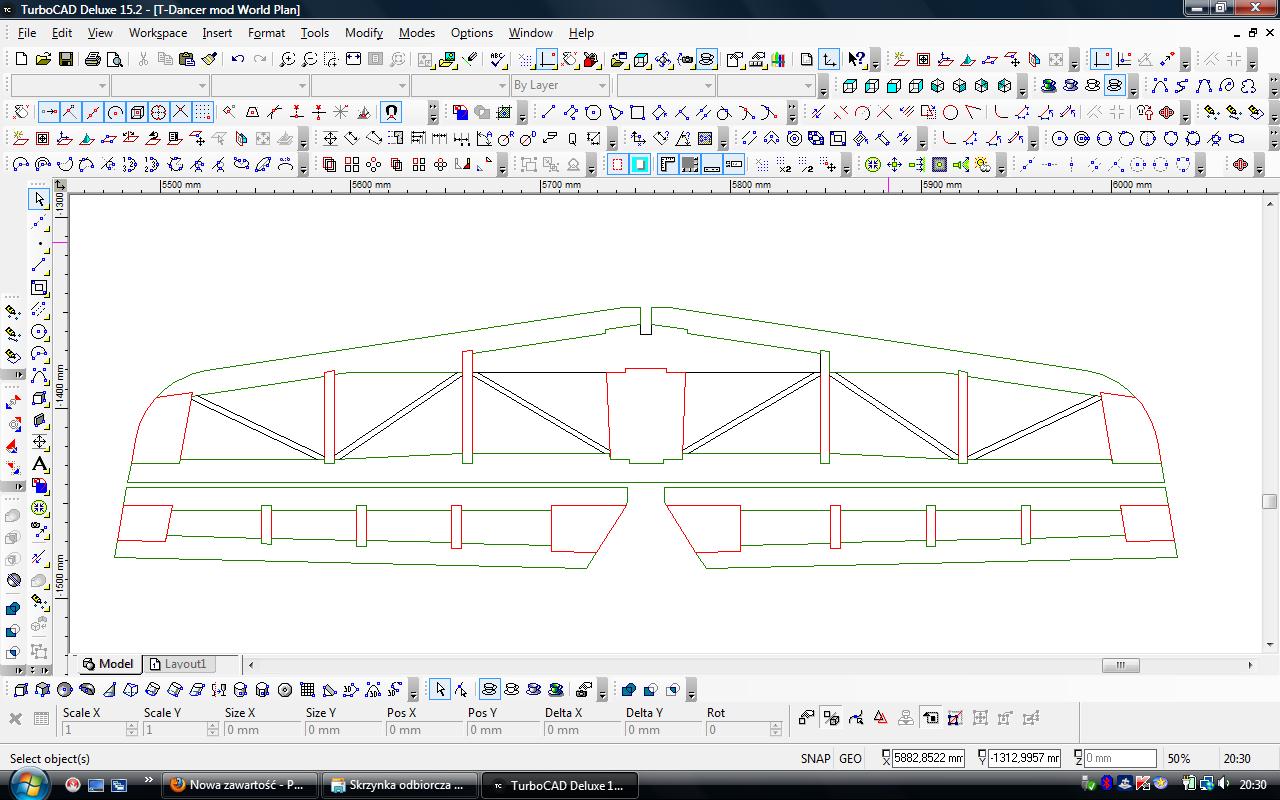

Statecznik poziomy.
