No jakiś wstęp już jest.

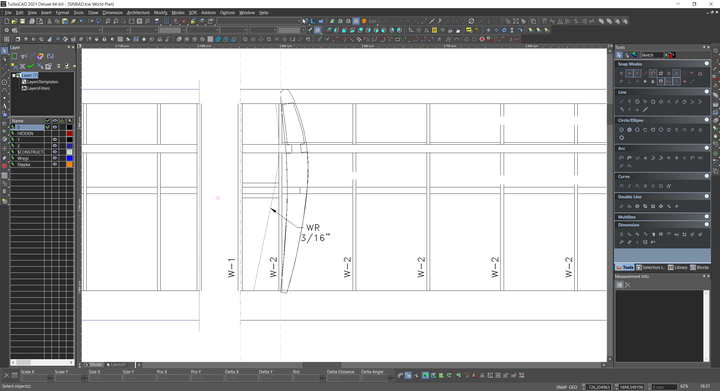

Przygotowałem sobie bazę, można myśleć o zmianach.
Nie wszystko raczej da się zrobić z tego co pisałeś, spływu raczej nie ruszę.
Oni w tym 3 metrowym zmienili profil. Więc mieli cały to mogli sobie go ciąć.

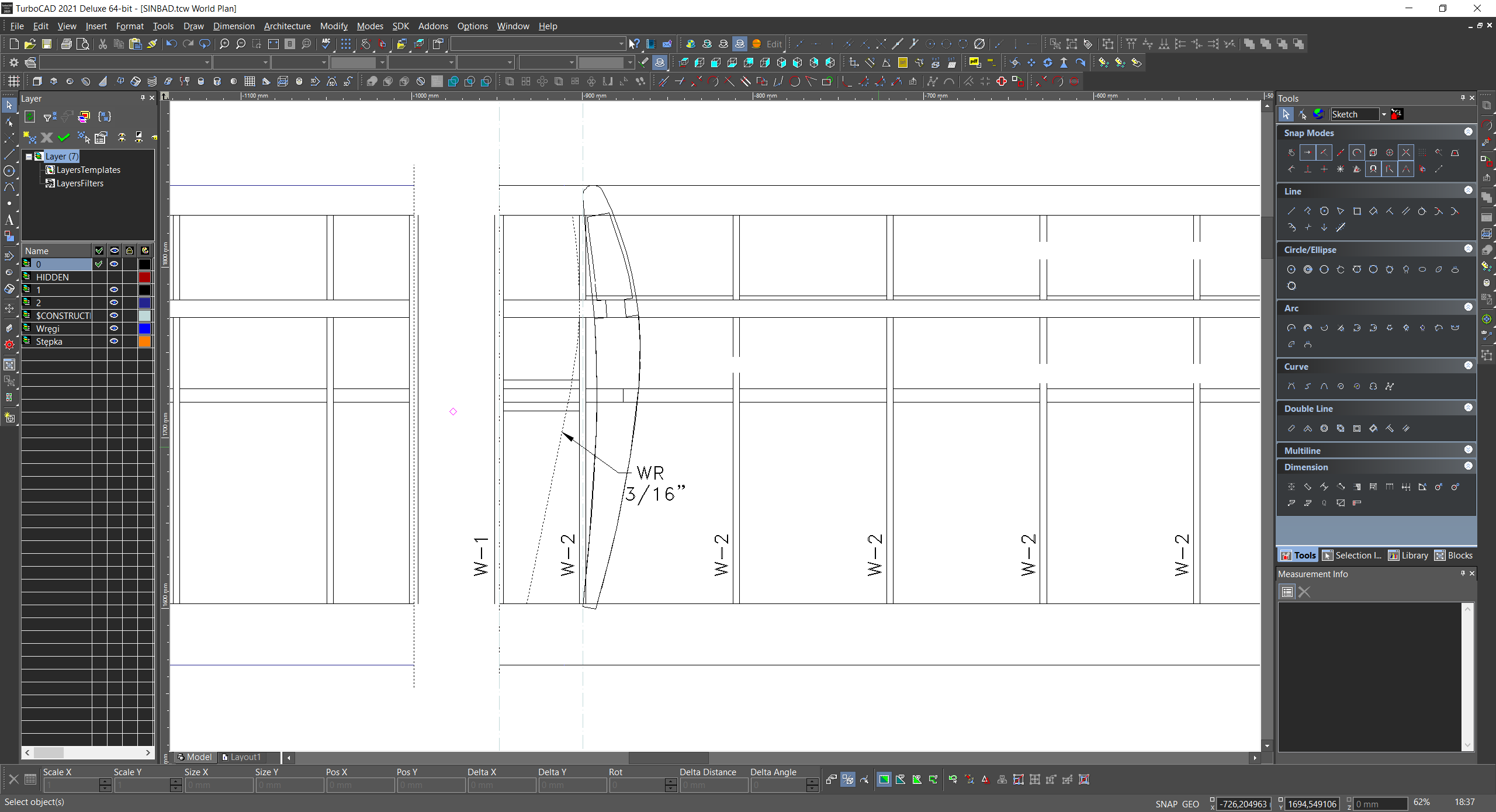

Tutaj, co ja mam wymyśleć?

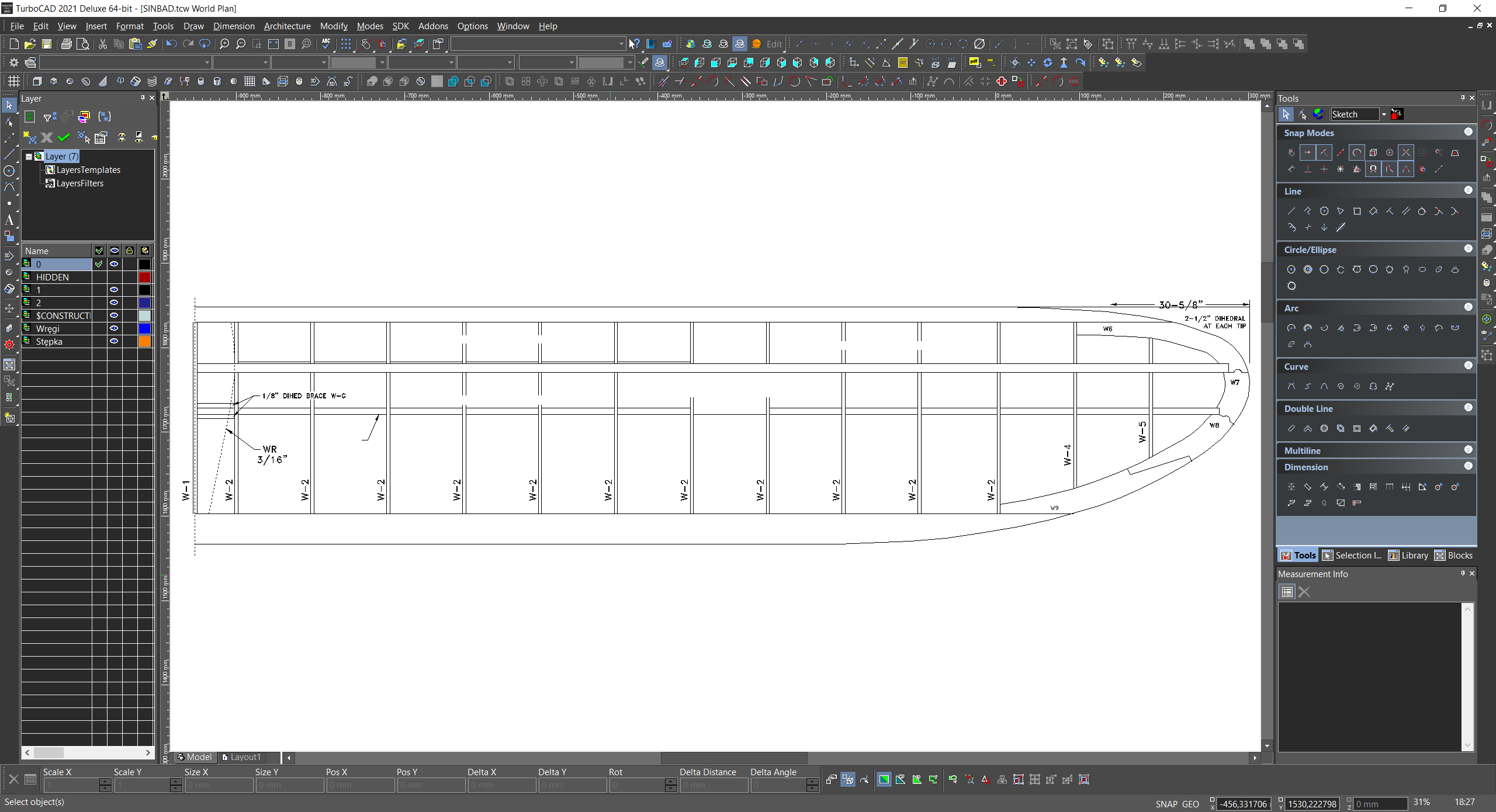

Już szybciej wpasuję listwę spływu 8x35 - są takie w modelemax i sosnowe i balsowe.
Lotki to bym powiedział już, że każdy sam przy budowie
Ale jest z tym jedno ale, oryginalnie wznios to ok 9 stopni, dla sterowania SW/SK spoko - dla lotek trochę dużo, co nie?

Dobra, aby jakoś to usystematyzować, zaczynamy od kadłuba.
Rama - na planie balsa nie całe 5mm - zostawiamy na balsie 5x5 czy zmiana?
Jak zmiana to na co?
Od tego będą zależały wręgi ...
Listwa na dole - stępka, proponuję balsosklejka 3mm.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Tomasz myślę że powinno się zostawić oryginalny profil skrzydła jeśli model ma latać jak na tych filmach:



Wiem że trudno będzie odwzorować go ale moim zdaniem cały urok tego modelu właśnie w jego właściwościach lotnych.
To konstrukcja z 1943 roku i podejrzewam że profile zostały stworzone podobnie do profili naszego "Wicherka".
Nie jestem fanem modeli szybowców ale taki model chętnie bym zbudował - za rok jak zostanę emerytem

Co do wzniosu i lotek. Wszystko zależy gdzie będzie ten model prezentował swoje wdzięki. Jeśli na zboczu to wznios jest OK. Jeśli na równinie to trzeba by było pomyśleć o powiedzmy dodaniu elementu części środkowej płata która zmieniała by wznios
lotek dla skrzydła. To nie ma chyba znaczenia bo po prostu dłuższy kabelek serwa by był. I tak powstałaby konstrukcja uniwersalna
Pozostaje rozwiązanie łączenia skrzydeł takiej konstrukcji ale myślę, że coś się wymyśli.

_________________
Pozdrawiam - Krzysztof

Jesteś niesamowity

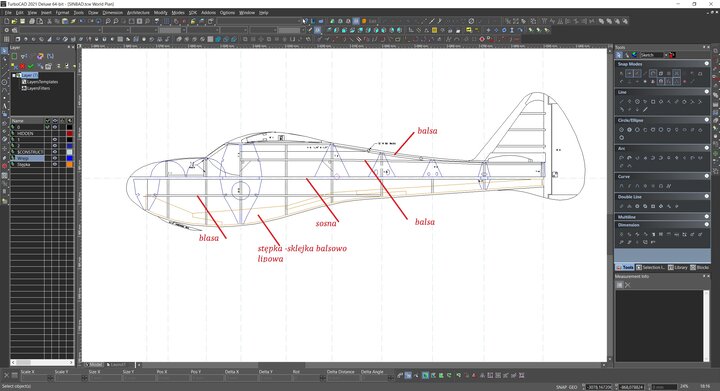

Kadłub - stępka i wręgi balso sklejka.
Podłużnice myślę że tak jak piszesz balsa 5x5.
Ze wzniosem myślę że to najmniejszy problem przy dzielonym płacie.
Kto będzie chciał lotki zrobi mniejszy a kto nie da większy.
Jeśli nie robimy kesonu to dodaj pół żebra pomiędzy całymi usztywni to skrzydło.
Co do spływu tak jak piszesz zostawiamy taki jaki musi być przy tym profilu.
Dźwigary główne sosna a ten tylny balsowy?
Krzysiek myślę że ten profil to taki troszkę CRD

EDIT:
Jeszcze odnośnie komory bagnetowej.
Z tego co widzę na planie (ale może się mylę) ona jest przy tym tylnym dźwigarze?
Wydaje mi się że lepsze usytuowanie by było pomiędzy głównymi dźwigarami i z tyłu kołek ustalający.

EDIT:
Ten profil mi trochę przypomina profil ze starej czeskiej wolnolotki favorit co miała plastikowe żeberka hehehe
Jeszcze odnośnie bagnetu - najprościej by było zrobić z pręta stalowego hartowanego a komora bagnetowa rurka z tkaniny zalaminowana i wklejona pomiędzy dźwigary i z boku pozamykana sklejką 1mm lub 1,5.
Można zrobić płaski bagnet np. wyciąć z blachy duralowej i również komora pomiędzy głównymi dźwigarami.
Znalazłem jeszcze taki plan może się przyda:

OK, czyli profil zostaje, wznios lepiej też.

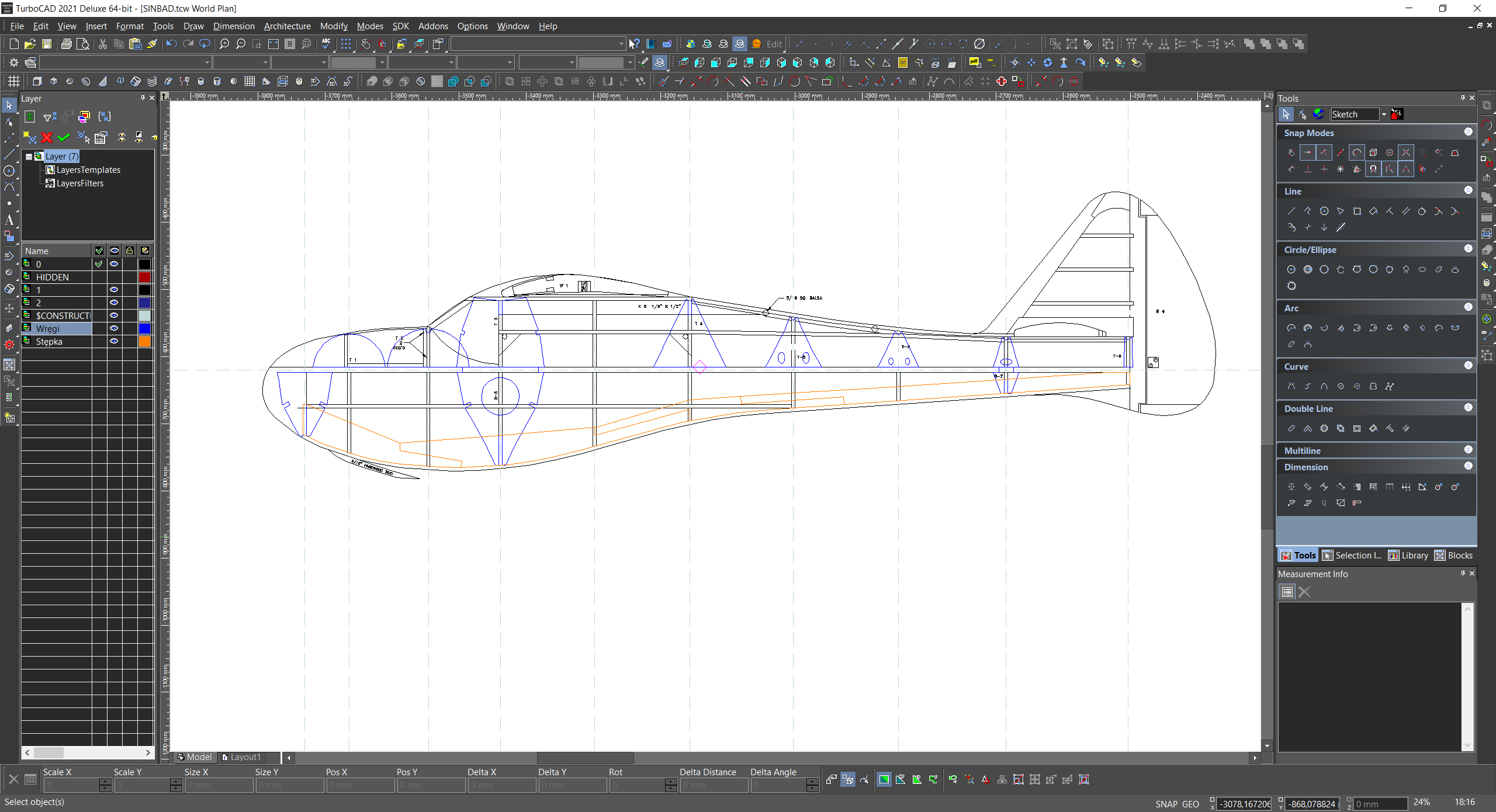

Ta rama... możemy jeszcze zrobić - i to chyba będzie mocniejsze sosnę 5x4.
Zrobić te boki lamelę dwie listewki 2x5 powinny się bez problemu wygiąć w ten łuk.
W środku sosna 3x5 - zgrywała by się z wręgami z balsosklejki 3mm

To w końcu w sumie 2,5m model, kadłub będzie miał 1200mm bez steru kierunku.

Mogę też w zasadzie całą tą ramę zrobić z balsosklejki wpusty na wręgi itd...
Choć jest tu ryzyko, że tak długi odcinek nie będzie prosty.

No nie wiem, czekam na opinie

Osobiście skłaniał bym się ku lameli z listewek sosnowych 2x5 i poprzeczek z 3x5.

p.s.
Ten ostatni plan, to lekko podobny tylko do tego Sinbada -

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Hmm troszkę się boję tej sosny na podłużnicach, z wolnolotek mi pozostało że walczę o każdy gram ale to jest model zboczowy więc może faktycznie nie ma co się szczypać i dać sosnę. Z drugiej strony model ma krótki dziób i trzeba walczyć by ogon wyszedł w miarę lekko.
Przynajmniej ta środkowa boczna podłużnica to na pewno sosna.

Hmm, która środkowa boczna?
Mówisz o tym: https://static.rcgroups.net/forums/atta ... 114259.jpg
Jak jak to mówimy o tym samym - ja na razie odnoszę się tylko do tej 'ramy' (może to nie właściwe określenie wybacz) co na zdjęciu powyżej.
Jak oglądałem różne relacje to jest baza - na to przychodzą pół wręgi dolne i górne, w dolnych tam gdzie nie ma wręg są poprostu listwy tak w trójkąt.
Tu to widać: https://static.rcgroups.net/forums/atta ... 131529.jpg

A później jest tak śmiesznie, bo przednie wręgi mają wpusty na podłużnice a tylnie nie i idzie to jak tutaj:
https://static.rcgroups.net/forums/atta ... 183635.jpg

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Myślę że mówimy o tym samym
tu jest relacja z budowy Sinbada bardzo podobnego do naszego
https://www.rcgroups.com/forums/showthr ... -Sinbad-93


Widać na zdjęciach poniżej że budujący z rcgroups podłużnice zastosował balsowe

No i spoko jesteśmy w tym samym miejscu

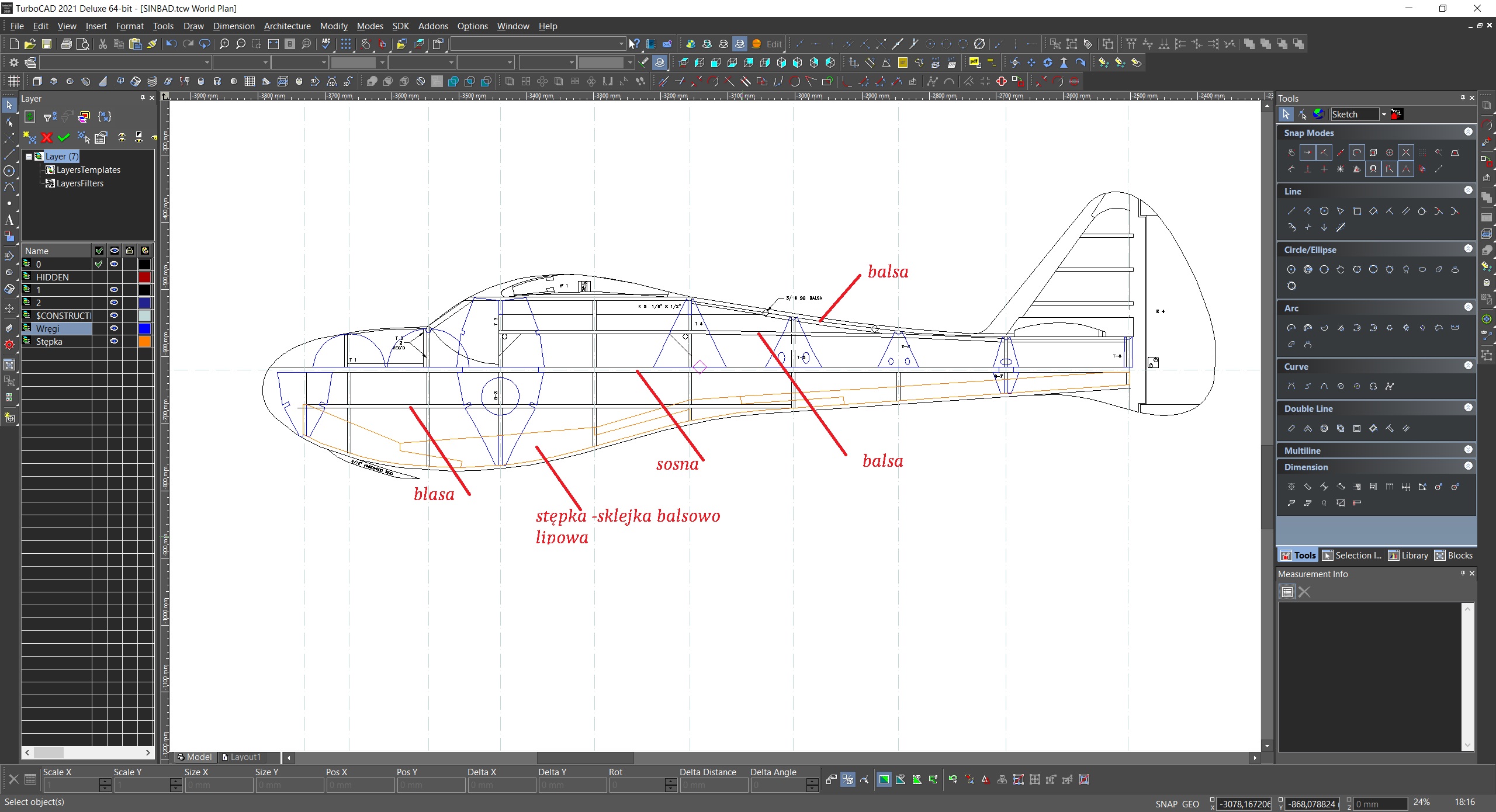

Dokładnie tak samo myślałem jak opisałeś na moim screenshot-cie z kadłubem.

Poprzestawiam dziś te wpusty na środku na wymiar 5x5, zobaczę co wychodzi na innych podłużnicach i dam znać.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

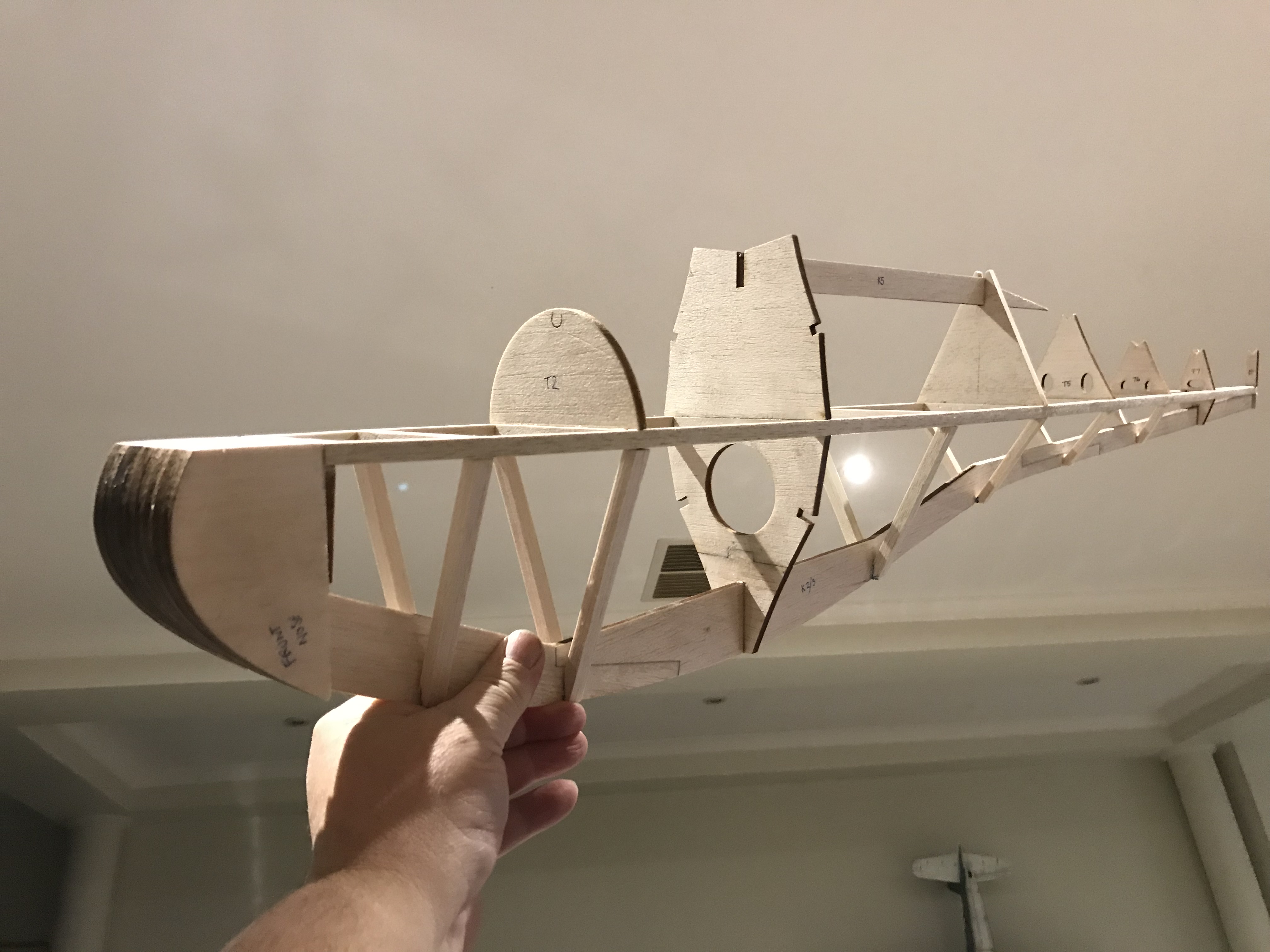

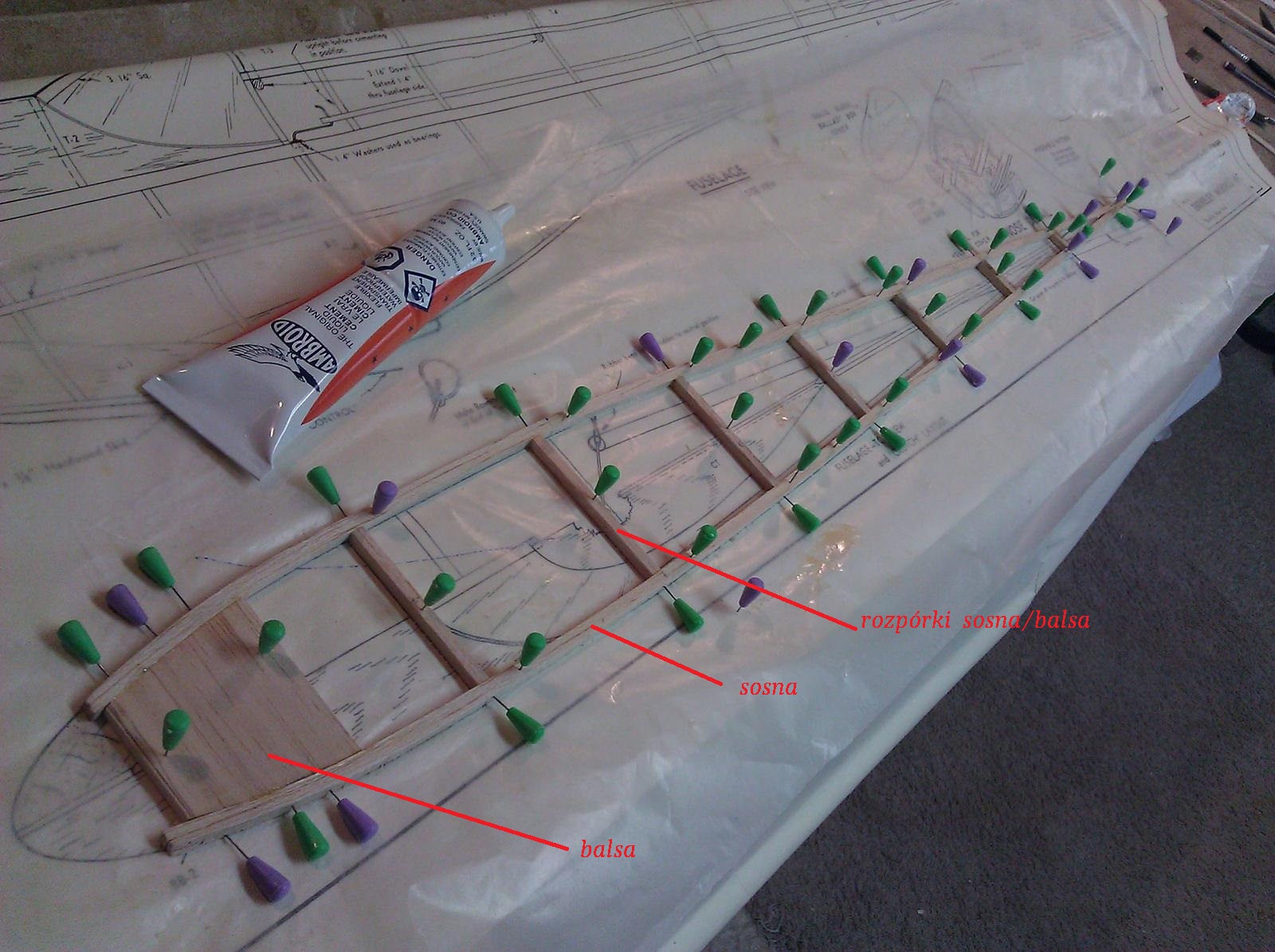

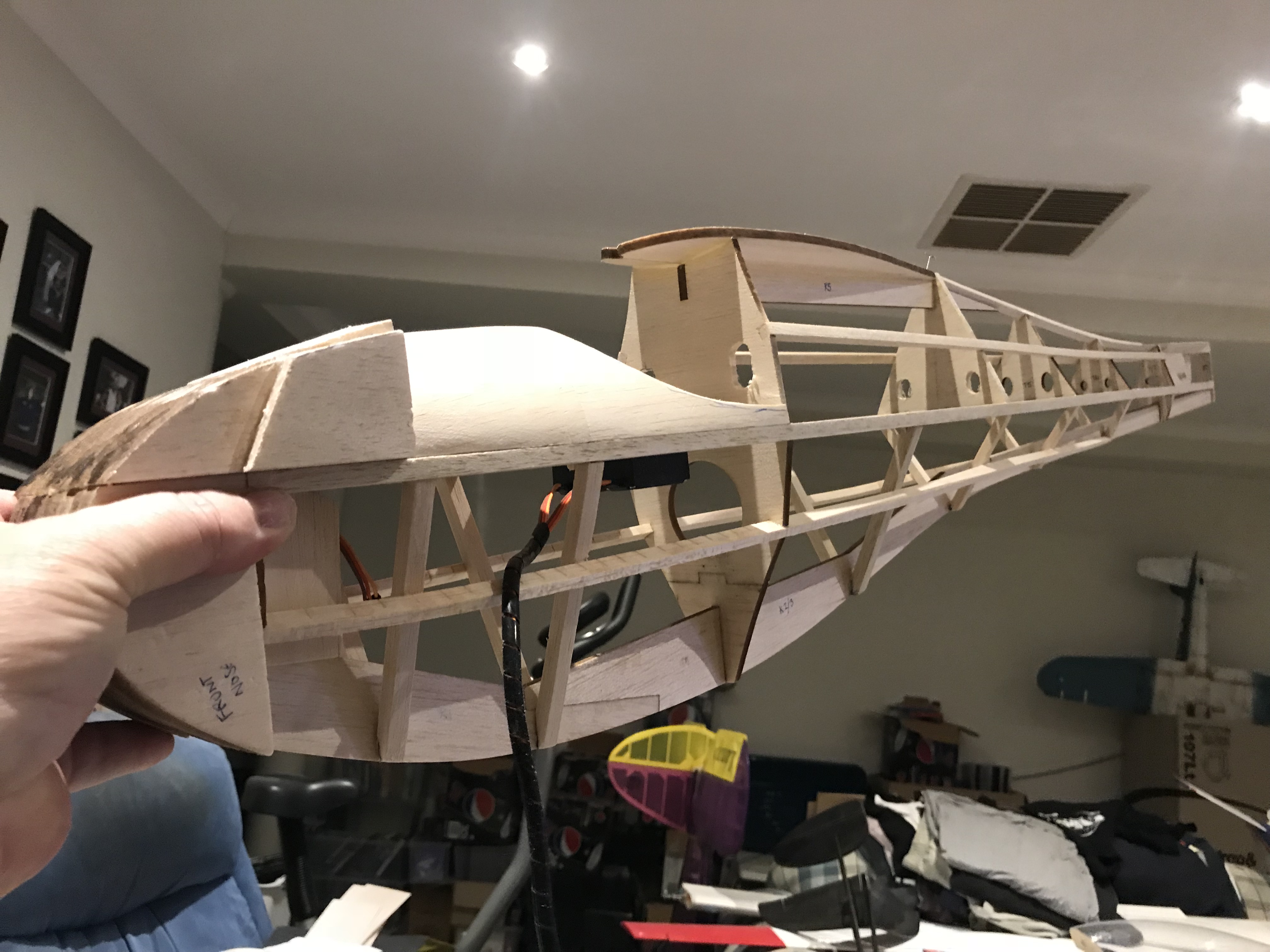

Jeszcze zdjęcie samej ramy.
I teraz na zdjęciu widać że cała rama jest balsowa tzn i podłużnice i rozpórki.
My to chcemy troszkę zmienić i podłużnice dać sosnowe a rozpórki w przedniej części kadłuba dałbym sosnowe a za mocowaniem skrzydła już balsowe z racji na wagę tylnej części kadłuba.
Zresztą to już każdy może indywidualnie sobie ustalić. Co myślisz o tym ????
Może trochę przesadzamy ze wzmocnieniem tego kadłuba patrząc jak oni wersje 250cm robią praktycznie z balsy.


EDIT:
Szkoda że mieszkasz na drugim końcu Polski
Ale wiesz u nas fajne zbocza są może pomyśl o przeprowadzce hehehehe

Możliwe, dlatego po prostu założę tam ten wymiar 5x5.
Jak ktoś chce balsę to sobie wsadzi, jak sosnę to zrobi lamelę 2x5 + 3x5 czy co kto woli.

Hehe, może na emeryturę... na razie ze względu na pracę pewnie nie
No chyba, że taka praca zdalna się utrzyma na lata
