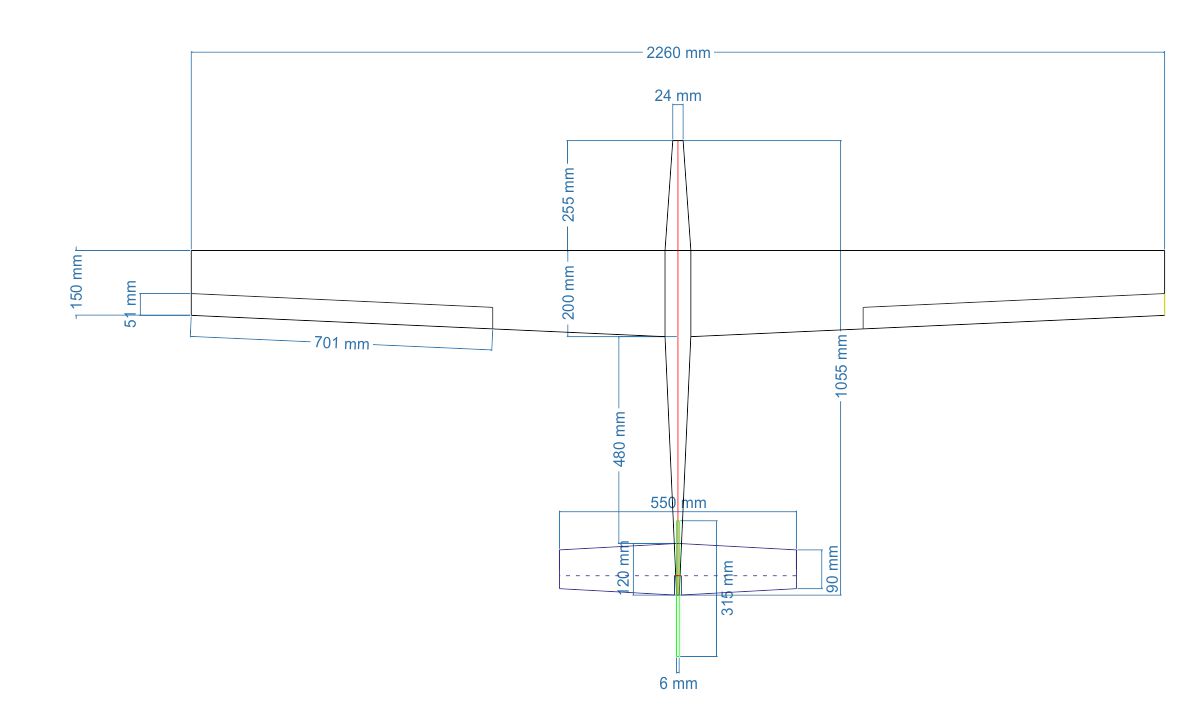

Załączam plik z poprawionymi wymiarami.

_________________
Pozdrawiam,
Daniel

Moim zdaniem jest spoko Zmniejszyłbym tylko cięciwę lotki na końcu, z 50 mm na 40 mm i długość lotki / 600 mm/, ale to drobiazgi .

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Czyli lotka od strony kadłuba 50 a na krańcu skrzydła 40? I zmniejszyć długość lotki do 600 ? Cieszę się, że w końcu jest OK wymiarowo, wprowadzę później poprawki i dorysuję rzut z boku.
Możesz mi podpowiedzieć w kwestii kształtu kadłuba? Czy taki kanciasty zostawić, w ogóle chodził mi po głowie kadłub a la EDGE czyli na bazie trójkąta czyli wąsko z tyłu i rozszerzający się ku dziobowi do miejsca gdzie zaczyna się krawędź natarcia ale w szybowcu to chyba "pomylony" pomysł. Jaką dać wysokość kadłuba w części "sprzętowej" - zakładam jakieś 60mm + ew. wysokość skrzydła, kolejna rzecz nad którą się zastanawiam (a jest ich wiele) to kwestia montażu skrzydła. Myślałem dla wygody nad montażem na bagnetach węglowych tak żeby można było model rozebrać. Chciałbym też zrobić jakoś demontowany statecznik poziomy (czy to w ogóle możliwe w tym układzie?). Chodziło mi o to żeby można było model do walizeczki spakować i łatwo przewozić.

_________________
Pozdrawiam,
Daniel

Wrzuć rysunki kadłuba i wtedy będziemy dalej rozmawiać. Co do kształtu kadłuba to nigdy nie rysuję, wychodzi samo. Przyjmuję tylko szerokość w najszerszym miejscu, z przodu - silnik, komora balastowa - i na końcu. W moich wątkach o budowie szybowców/moto/ pokazuję to dokładnie.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

No to dałeś mi zadanie Przekopuję forum w poszukiwaniu Twoich tematów o budowie szybowców i motoszybowców

_________________
Pozdrawiam,
Daniel

Bo trzeba być czujnym i pw czytać
ADW-1 "mAkro"
"39"
ADW-1 m
tutaj szukaj

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

To fakt.
Tak niepotrzebnie duża rozpiętość lotki zmniejsza sztywność skrzydła na zginanie i skręcanie.

_________________
Pozdrawiam.
Stefan.

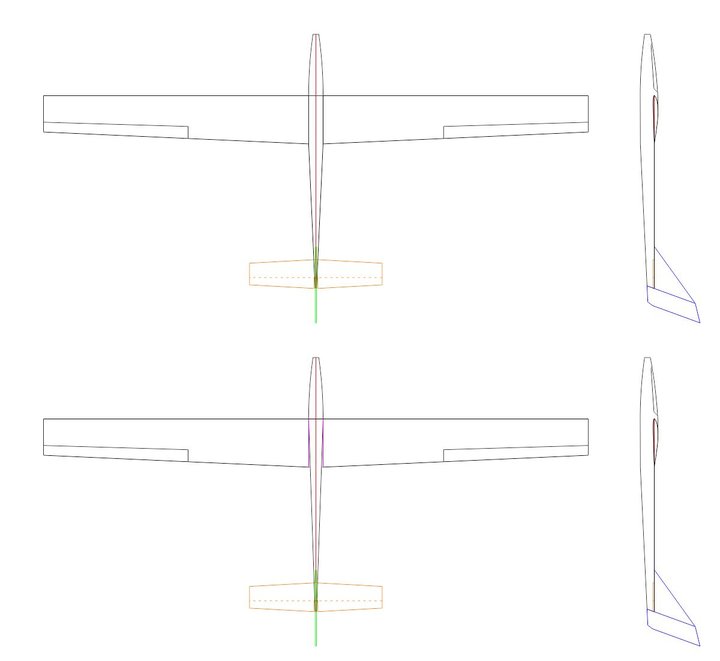

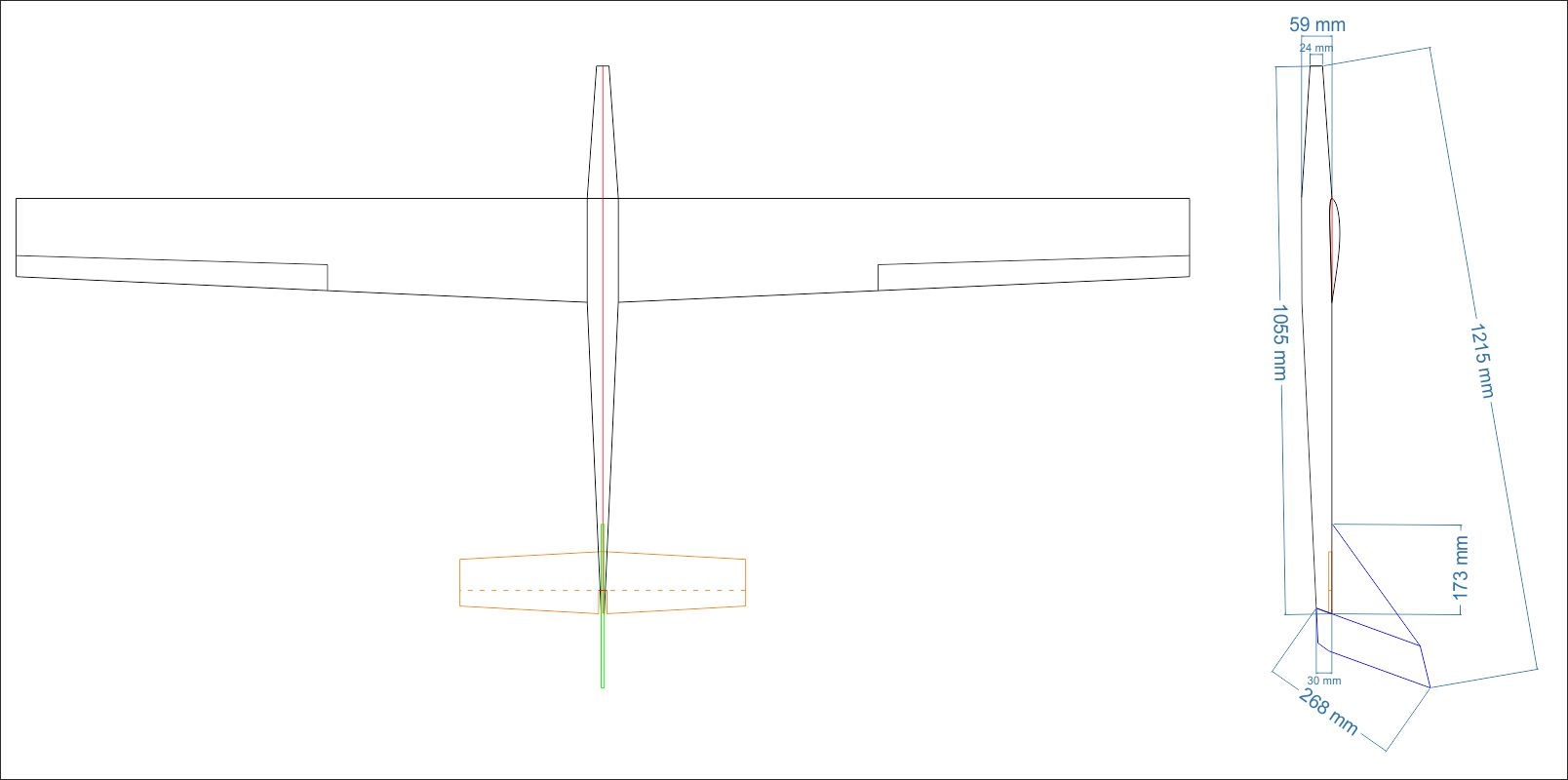

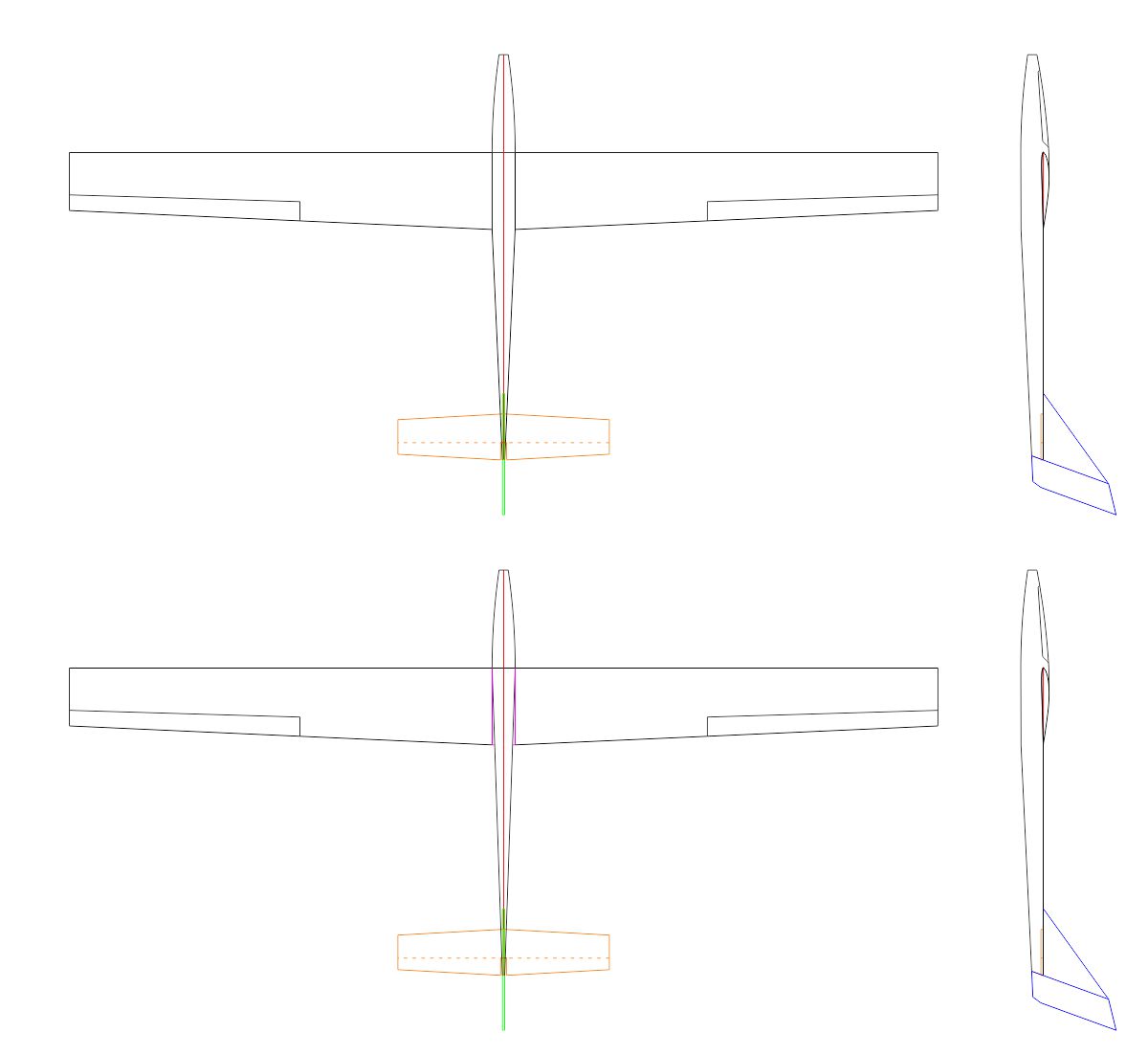

Poniżej kolejne szkice:

_________________
Pozdrawiam,
Daniel

Uważnie przyglądam się temu projektowi. W planach mam budowę modelu tej wielkości. Widok z góry to malina.Oczy cieszy. Ale z boku..... Wybacz. Dla mnie to kij hokejowy. Zaakcentował byś chociaż bardziej kabinkę. Niech to przypomina szybowiec.

_________________
Cudowne widoki
...piękna kobieta w tańcu, koń pełnej krwi w galopie , fregata pod pełnymi żaglami i... szybowiec na niebie pod cumulusami.

Pozdrawiam Mirek

Widok z boku - no chyba, że to tymczasowy kształt - bardzo....ascetyczny, troszeczkę finezji, fantazji . Ale ok, to Twój model i budujesz dla siebie, nie dla innych. Jak chcesz rozwiązać mocowanie statecznika poziomego w takim układzie. Pisałeś, że ma być demontowalny.
