Rejestracja: 16 wrz 2015, o 21:55 Posty: 106 Lokalizacja: Józefów

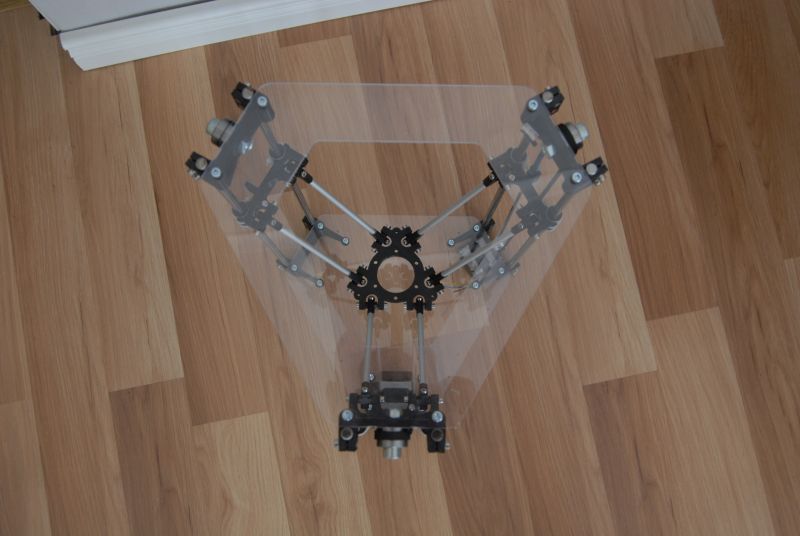

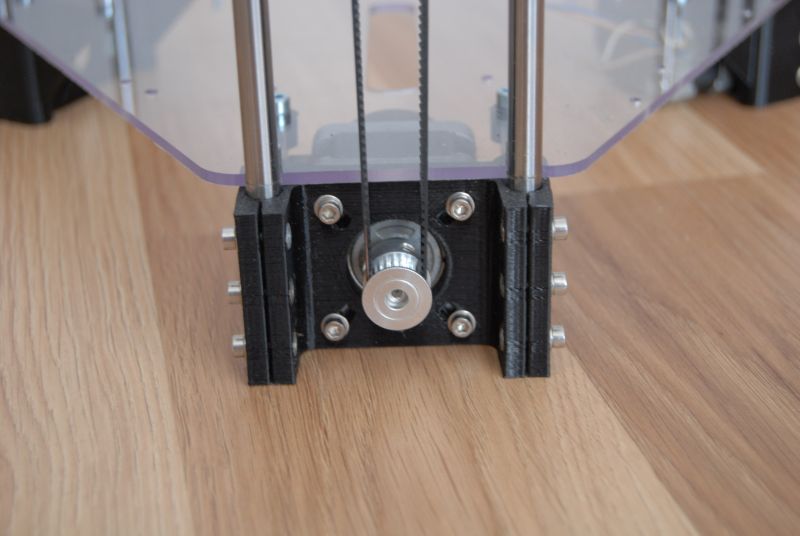

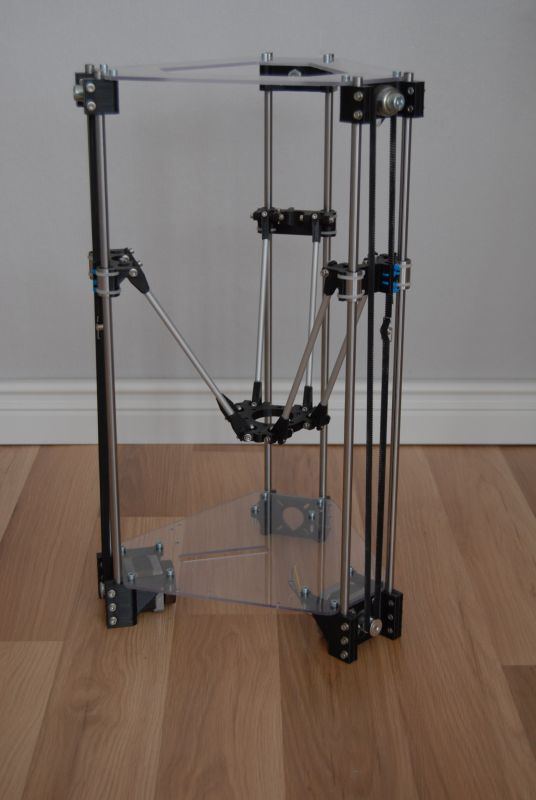

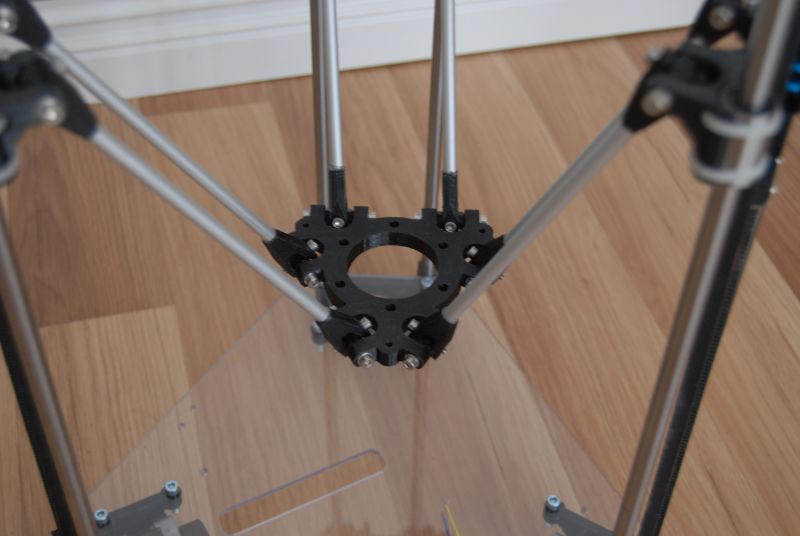

Zbudowałem drukarkę 3D typu delta. jest to projekt o nazwie Rostock Mini o polu roboczym 150x150x130mm, pobrany ze strony http://www.thingiverse.com/thing:32850/#comments Na tej samej stronie można znaleźć wiele innych użytecznych rzeczy Drukarkę zbudowałem o część elementów wydrukowanych na drukarce 3D, prowadnice liniowe 8mm oraz łożyska LM8 UU. Silniki krokowe typu NEMA17 pozyskane z demontażu. Sterowanie odbywa się za pomocą RAMPS 1.4 które jest ogółnie dostępne czy to na aukcjach internetowych czy za granicą (bangood) u .... innych dostawców. Tak wyglądała wersja pierwotna i zgodna z projektem
Załącznik:
DSC_0145.JPG [ 101.28 KiB | Przeglądany 170 razy ]
Załącznik:
DSC_0148.JPG [ 107.35 KiB | Przeglądany 170 razy ]
Załącznik:
DSC_0146.JPG [ 103.94 KiB | Przeglądany 170 razy ]
Załącznik:
DSC_0147.JPG [ 106.9 KiB | Przeglądany 170 razy ]
Niestety sztywność pozostawiała wiele do życzenia i postanowiłem odrzucić poliwęglanowe pokłady na rzecz pospolitej sklejki 12mm i to jest to o co mi chodziło.
Załącznik:
DSC_0301.JPG [ 191.86 KiB | Przeglądany 170 razy ]

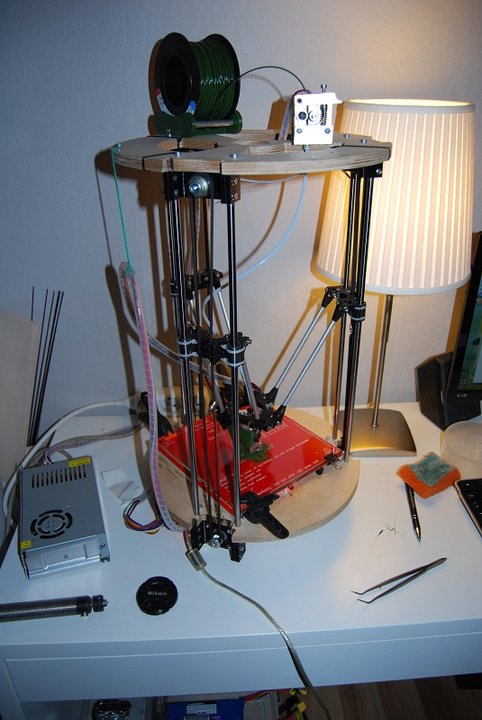

Teraz wygląda ona tak

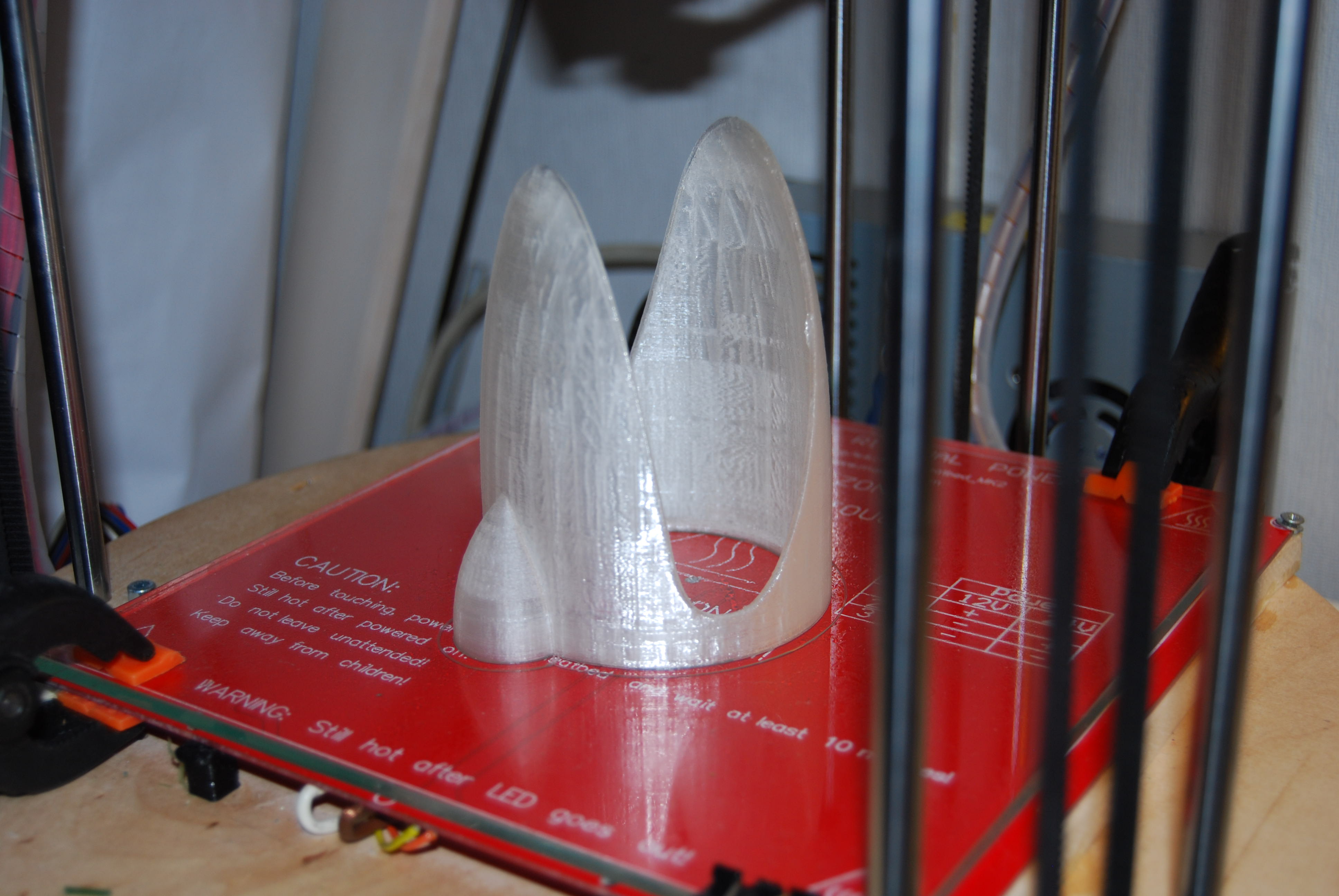

I ma już kilka wydruków na koncie ot choćby osłonkę silnika...
Załącznik:
DSC_0304(2).JPG [ 732.21 KiB | Przeglądany 170 razy ]
Rejestracja: 16 wrz 2015, o 21:55 Posty: 106 Lokalizacja: Józefów

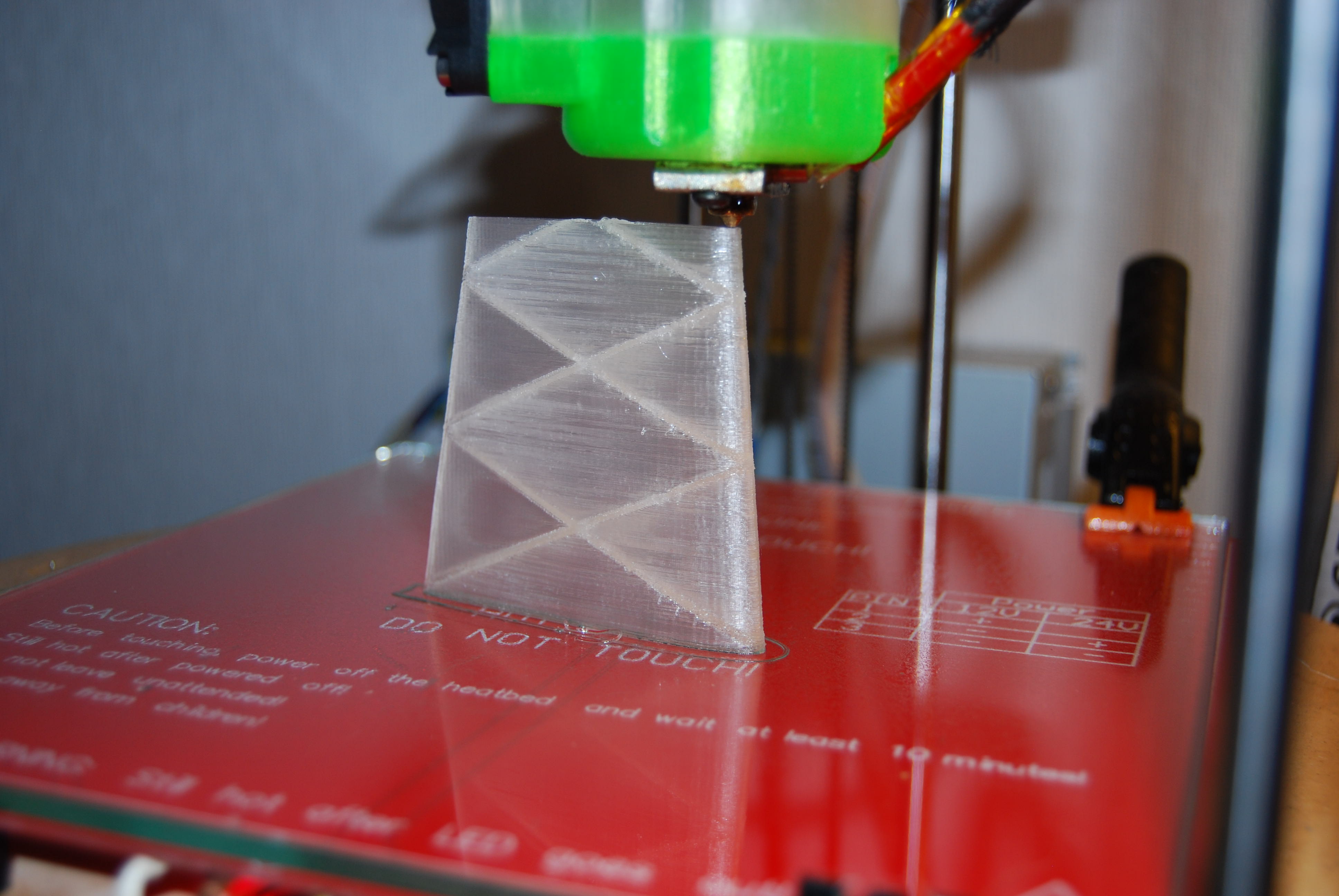

Zaczynam zabawę w projektowanie elementów 3D dla własnych potrzeb. Po zdrukowaniu kilkudziesięciu metrów PLA na pierdoły i głupoty pora zabrać się za to po co robiłem to urządzenie. Test wydruku skrzydła jeszcze w wielkości 0.6 do zakładanej
Załącznik:
DSC_0348.JPG [ 674.9 KiB | Przeglądany 138 razy ]

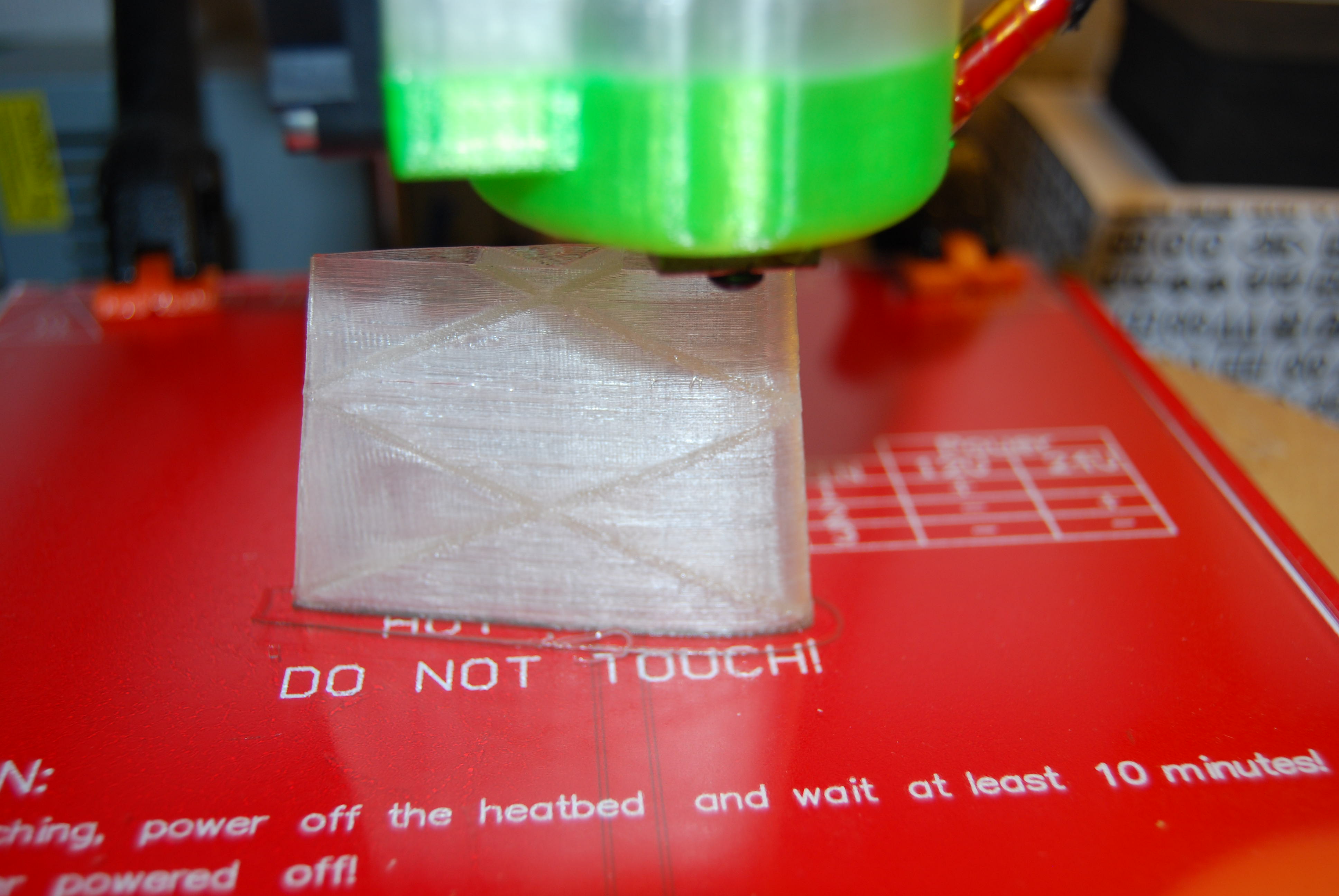

i kilkanaście minut później
Załącznik:
DSC_0349.JPG [ 683.09 KiB | Przeglądany 138 razy ]

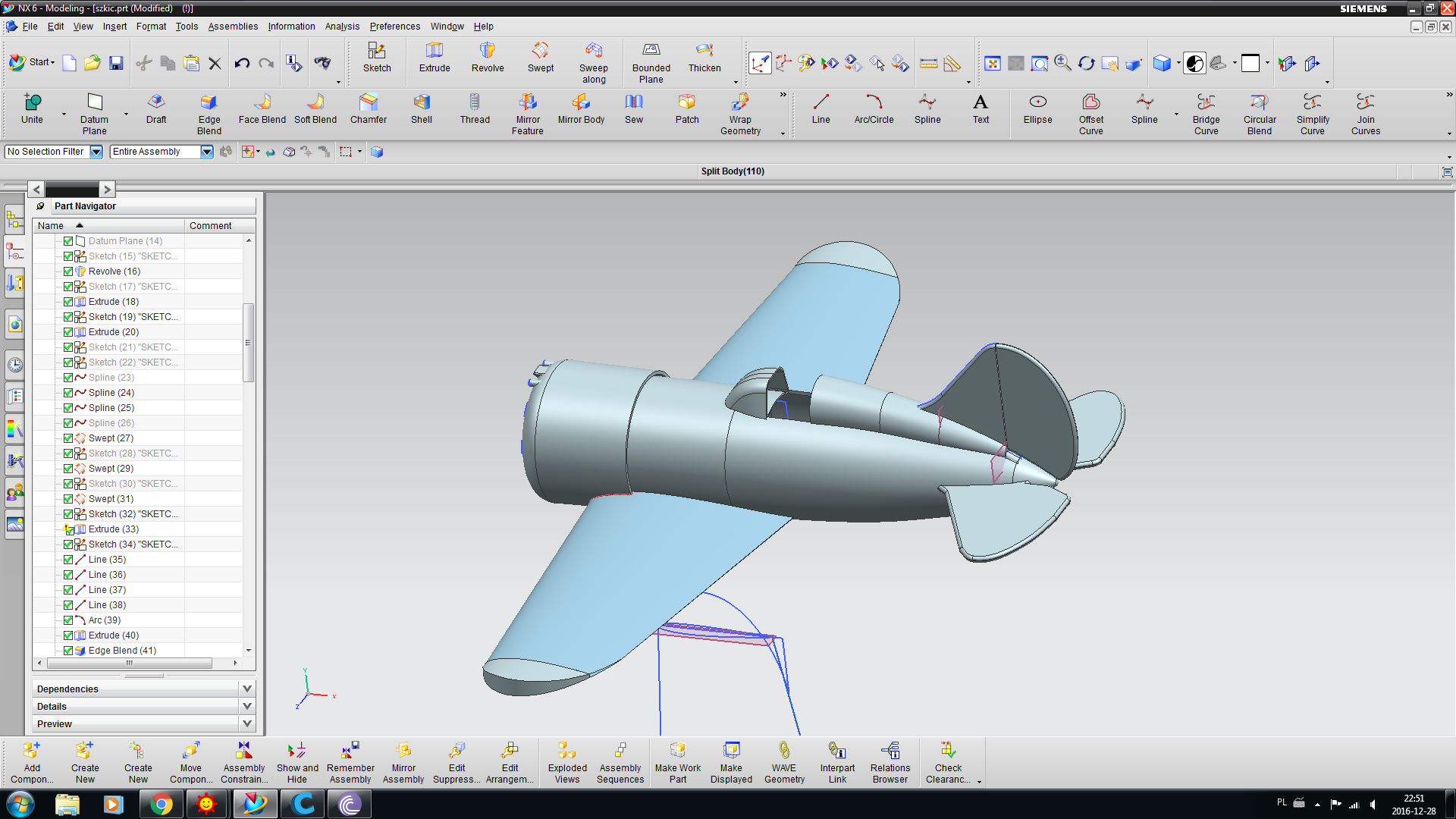

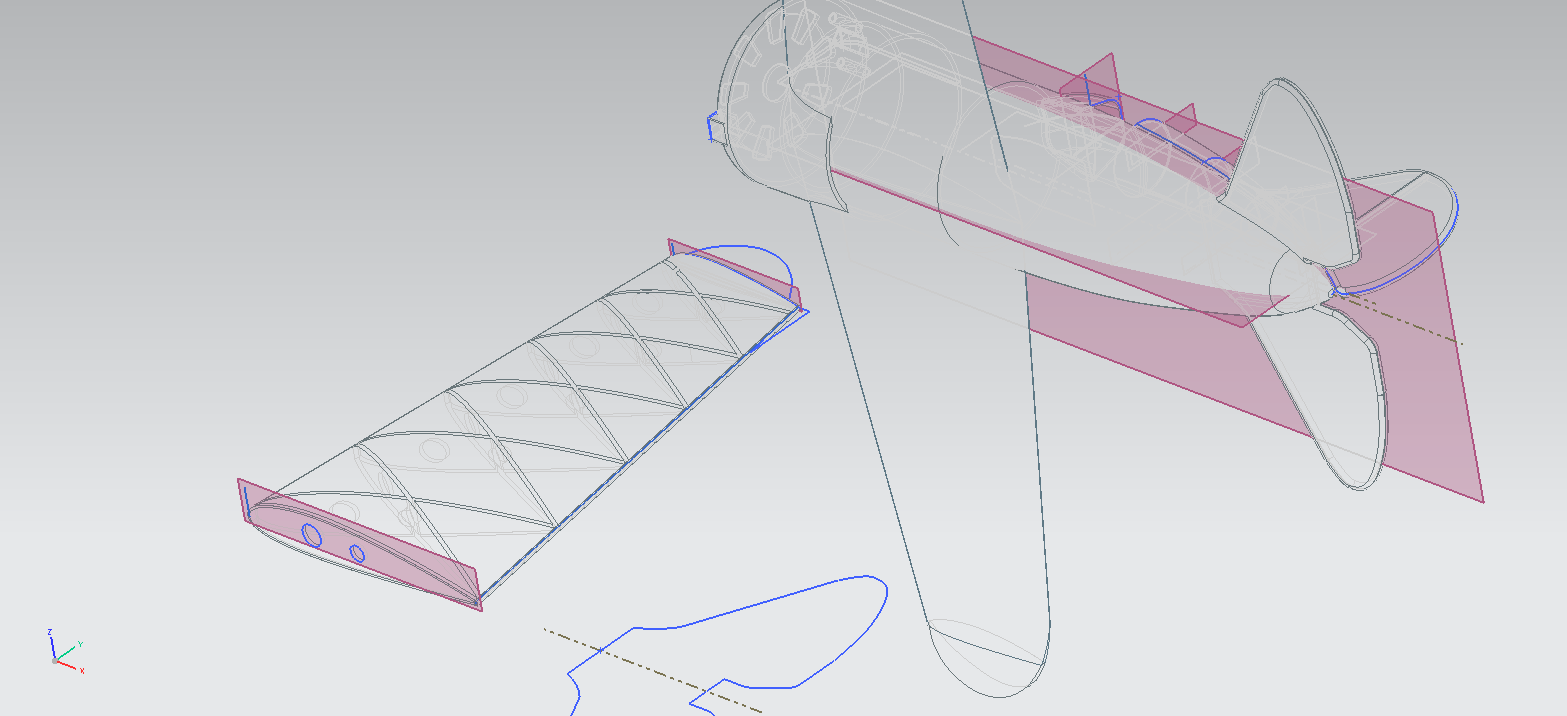

Do końca jeszcze sporo. Ma to wyglądać mniej więcej tak:
